Еще одна плата из новой линейки компании «Apogee». С комплектацией и функциональностью этой серии вы уже могли познакомиться в нашем описании Chaintech 7VJL, нынешняя же модель вызовет аналогичный интерес у приверженцев Socket 478.
Комплект поставки включает:
- Упаковку: коробка стильного дизайна с ручкой для переноски;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все они заправлены в зеленый кембрик для улучшения вентиляции в корпусе;
- Панель CBOX с 4 разъемами USB 2.0/1.1 и Audio-In/Out;

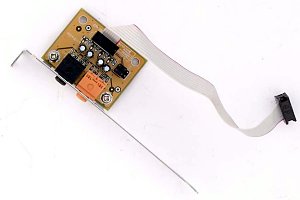

- Планку на заднюю панель компьютера с разъемами Rear и Bass/Center;
- Наушники Body Theater с эмуляцией аудиосистемы 4.1 (уши от них, надо сказать, здорово болят после длительного использования — впрочем, через неделю, вероятно, образуются мозоли :));
- Пакетик с термопастой;
- 4 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы;
- Realtek CPUBoost (для управления частотой FSB из Windows);
- Norton Internet Security 2002;
- Norton Antivirus 2002;
- Adobe ActiveShare;
- Adobe Acrobat Reader;
- Adobe eBook Reader;
- ImageMore;
- ThizLinux 6.0 (Asian & European version).

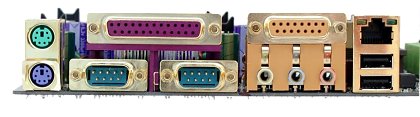

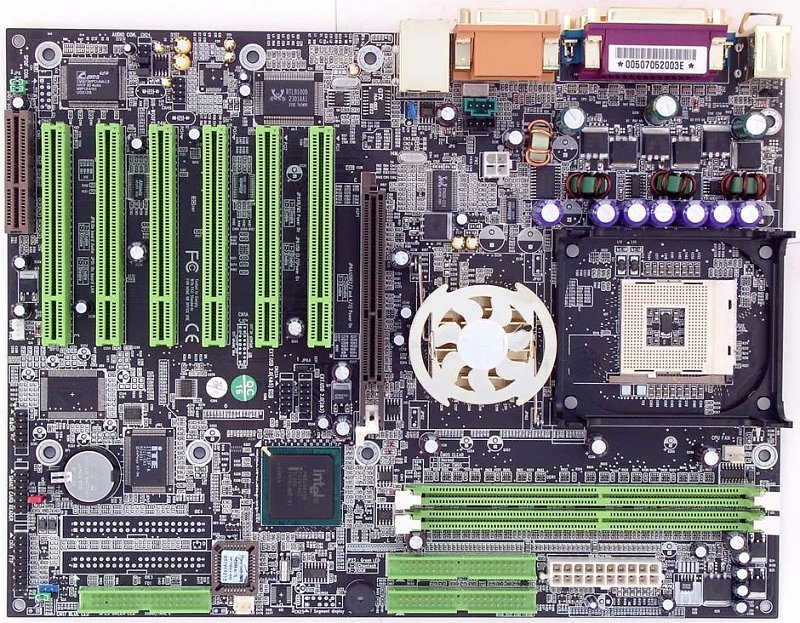

По разводке плата очень похожа на свою младшую сестричку 9EJL0: разъемы аудиовходов находятся там же, перед слотами PCI и AGP, FDD позади них, а в остальном все достаточно удобно. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с разъемом для подключения фронтальных аудиовходов/выходов, возможностью подключения аудиосистем 5.1 и разъемом SPDIF;
- сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10Base-T/100Base-TX.
Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.
Не распаяны, но разведены на плате: разъем AUX Power, микросхема AC'97-кодека и контроллер IDE RAID с разъемами.
На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:
- напряжения процессора, +1,5, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов.
Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска системы с клавиатуры или мыши PS/2 | |||
| Набор перемычек для включения возможности запуска системы с клавиатуры или мыши USB | |||
| Перемычка для включения/выключения аудиоконтроллера | |||
| Перемычка для включения/выключения сетевого контроллера | |||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP = Synch., 66, 75 и 88 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100 — 255 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8 — x50 | |
| Изменение напряжения ядра процессора | + | 1,1 — 2,0 В с шагом 0,025 В до 1,85 В, далее — по 0,05 В | |
| Изменение напряжения памяти | + | Default, 2,65, 2,8, 2,95 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Default, 1,65, 1,8, 1,95 В | |
Использовалась версия BIOS от 07/05/2002, как последняя из доступных на время проведения тестирования.
Богатейшая комплектация и большие возможности по настройке системы в сочетании с высокой скоростью работы даже при параметрах по умолчанию — вот чем привлечет эта плата (впрочем, как и вся серия «Apogee») пользователя-энтузиаста.
Результаты тестов:
