Плата довольно похожа по разводке на свою старшую сестру — 9EJL1, но куда более скромные комплектация и цена сразу показывают нам позиционирование этой модели по версии Chaintech: в группу недорогих рабочих лошадок.
Комплект поставки включает:
- Упаковку: стандартная коробка;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя в формате PDF;
- Adobe Acrobat Reader;
- Adobe Active Share;
- Norton Antivirus 2002;
- Appio;
- AutoSave;
- EWalla;
- ImageMore;
- Xstop.

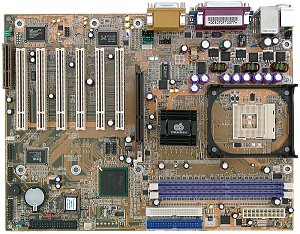

Разводка платы довольно удобна, хотя и не лишена традиционных недостатков с расположением аудиоразъемов перед слотами PCI и AGP, а FDD — позади них. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 2200 мкФ и 3 по 1200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch-LX, с разъемом для подключения фронтальных аудиовходов/выходов, возможностью подключения аудиосистем 5.1 и разъемом SPDIF;
- сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10Base-T/100Base-TX.
Благодаря использованию I/O-контроллера ITE IT8712F-A на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.
Не распаяны, но разведены на плате: разъем AUX Power и микросхема AC'97-кодека.
На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:
- напряжения процессора, +1,5, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
- частота вращения 2 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов.

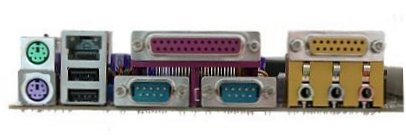

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для включения возможности запуска системы с клавиатуры PS/2 | |||
| Набор перемычек для включения возможности запуска системы с клавиатуры USB | |||
| Перемычка для включения/выключения аудиоконтроллера | |||
| Перемычка для включения/выключения сетевого контроллера | |||
| Из BIOS, основанного на версии 6.00PG от Phoenix-Award | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | Auto, 66 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100 — 255 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8 — x50 | |
| Изменение напряжения ядра процессора | - | ||
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS от 29/04/2002, как последняя из доступных на время проведения тестирования.
Скорость платы выдающейся никак не назовешь, функциональность, настройки и комплектация тоже на весьма среднем уровне, так что наш прогноз оправдывается: обычная рабочая модель за довольно привлекательную цену.
Результаты тестов:
