Обзор развлекательного LCD-проектора Cactus CS-PRM.04WT.WUXGA-A

Паспортные характеристики, комплект поставки и цена

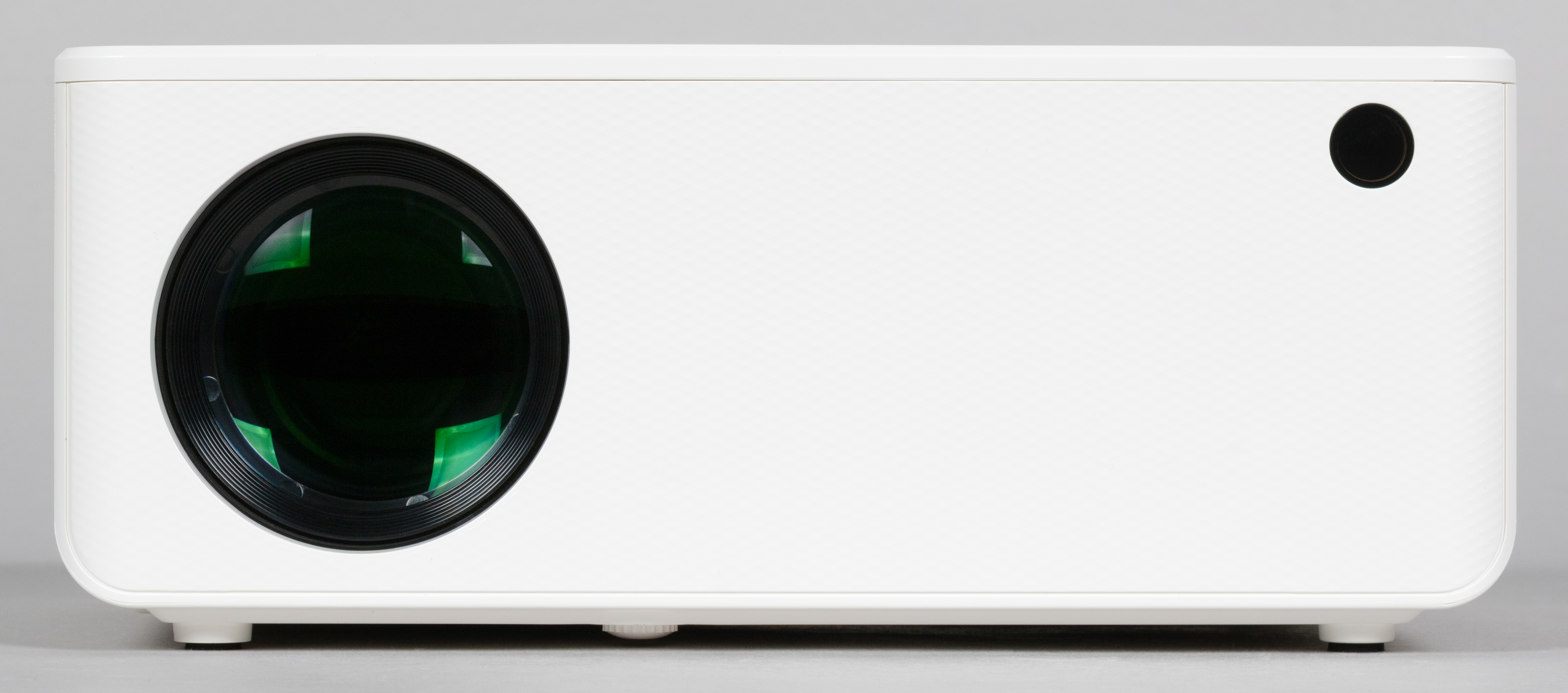

Внешний вид

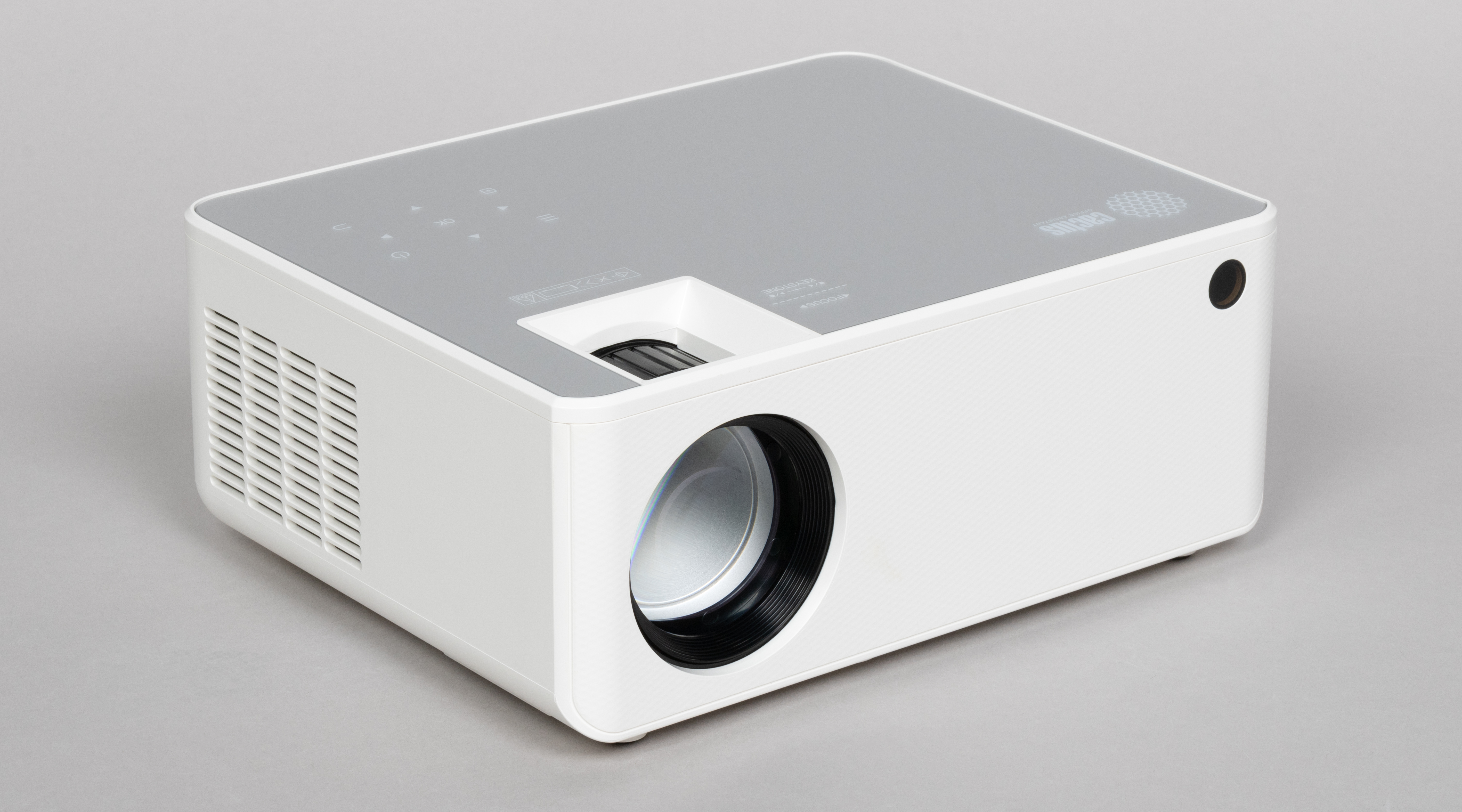

Корпус проектора изготовлен в основном из пластика с молочно-белой матовой поверхностью. Верхняя панель прикрыта пластиной из прозрачного пластика с серебристой подложкой.

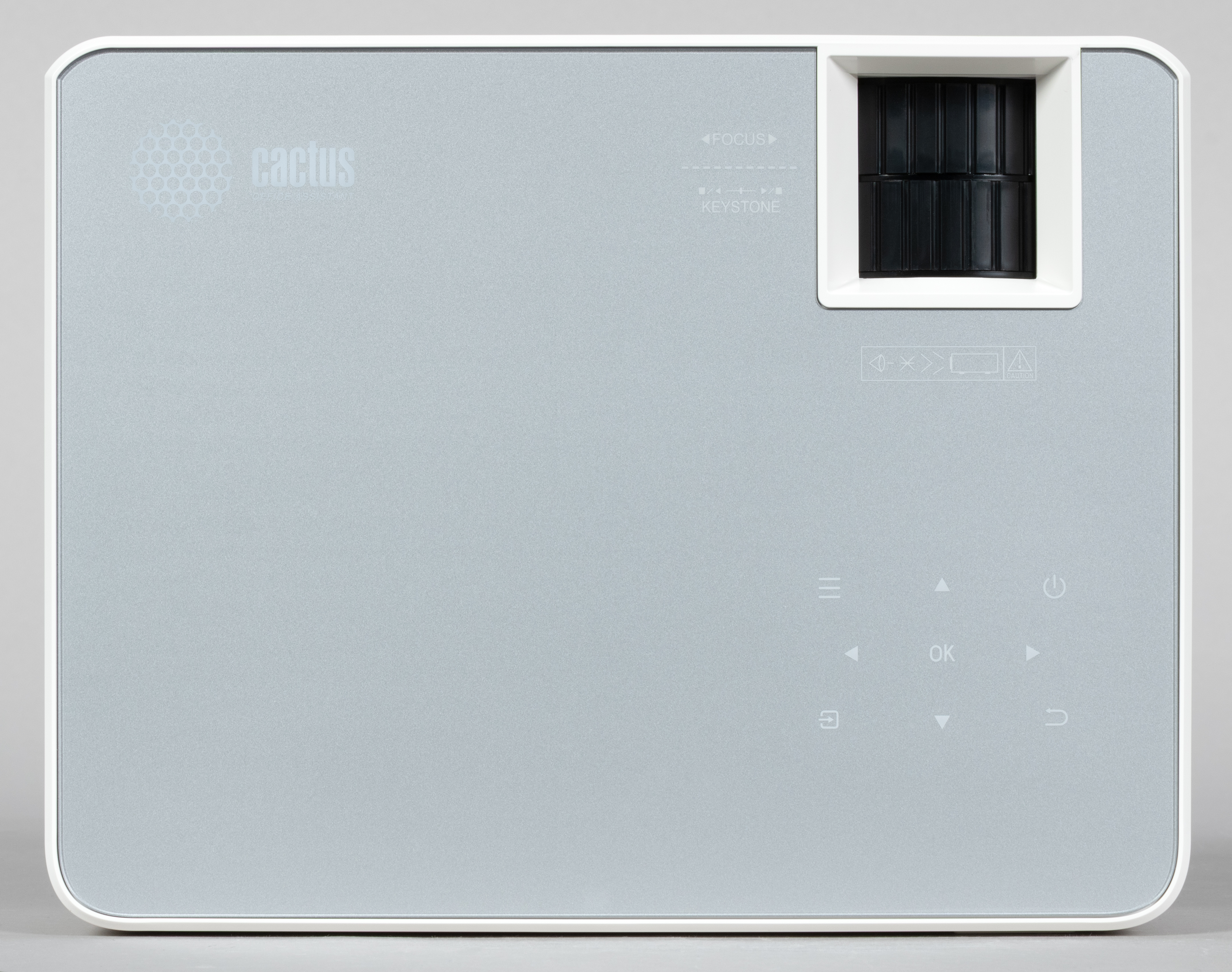

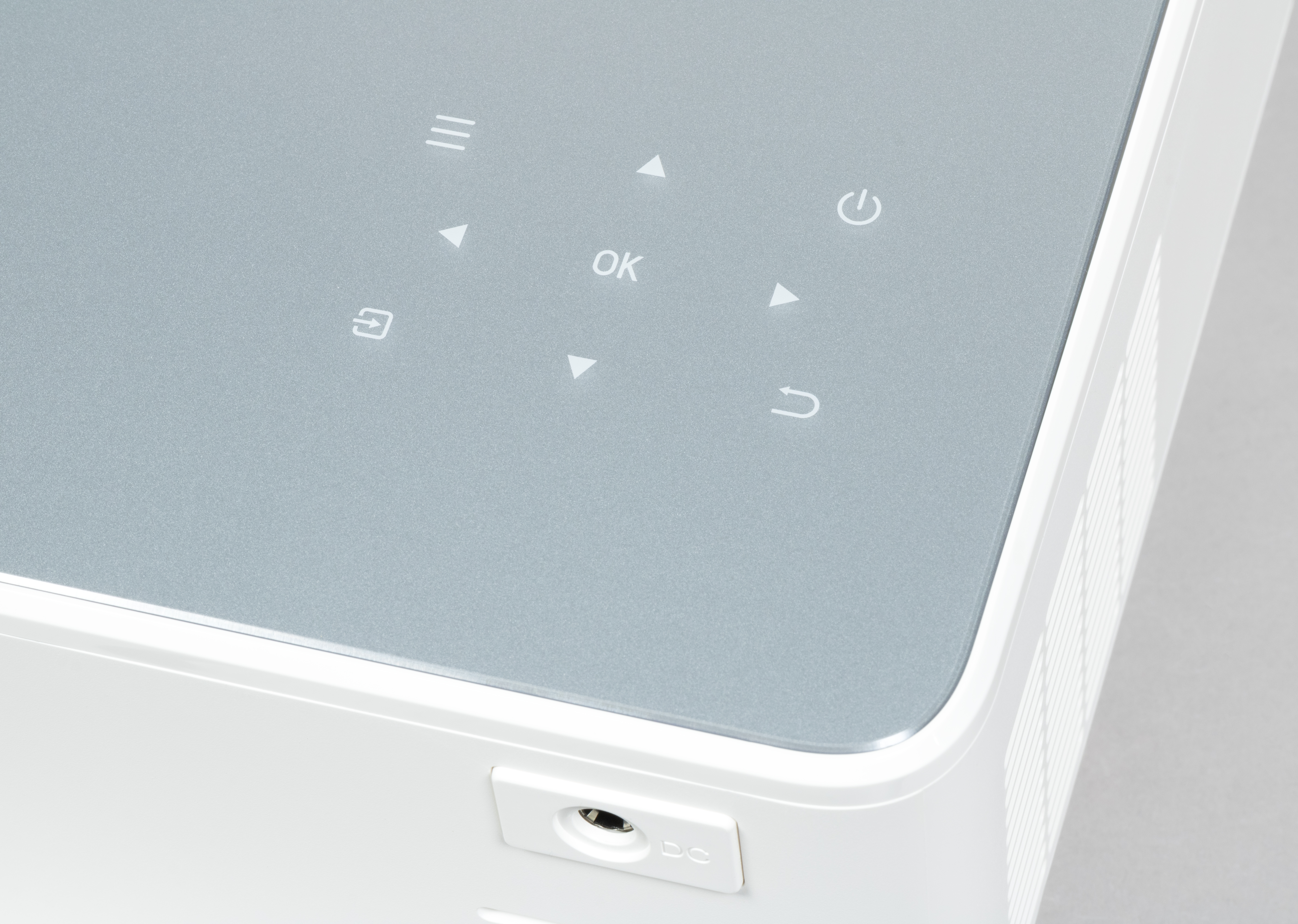

Сверху находятся логотип бренда, подписи к кольцам объектива, предупреждающие значки и сенсорные кнопки с белой подсветкой, которая включается при касании кнопок и выключается через 3 секунды после последнего касания.

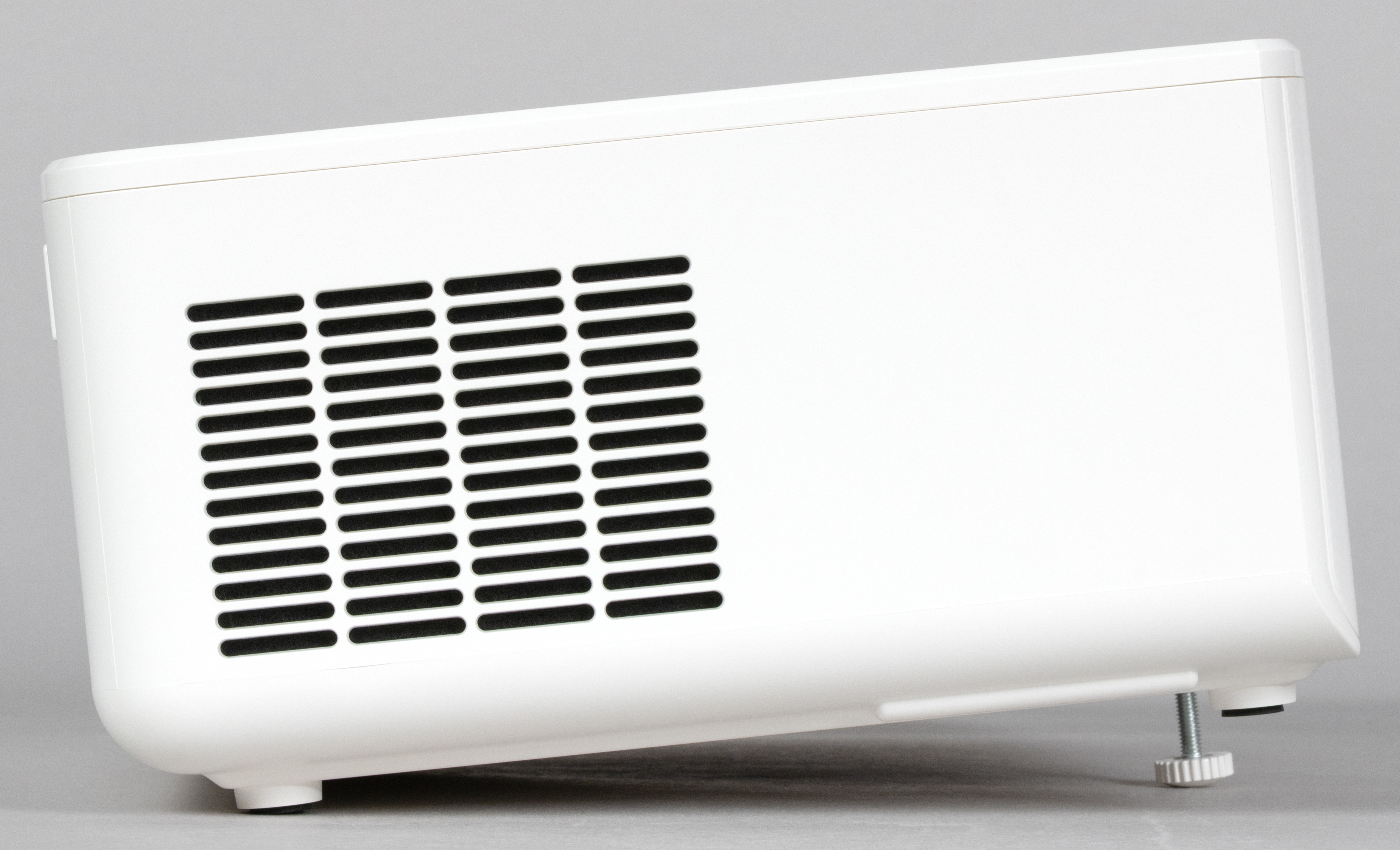

Вентиляционные решетки находятся справа, слева и сзади. Через решетку слева выдувается нагретый воздух, через остальные решетки воздух забирается.

За решетками сзади расположены относительно большие громкоговорители с круглыми диффузорами.

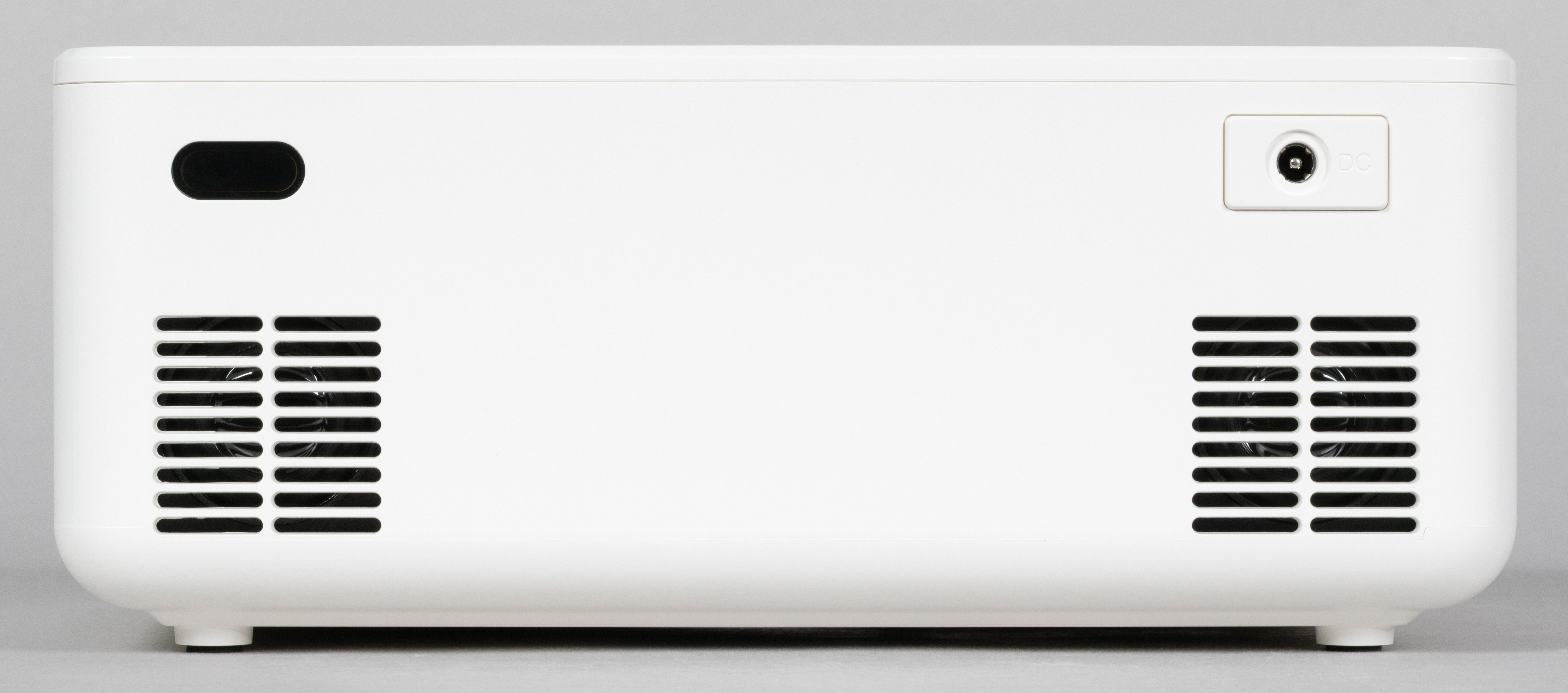

На задней панели расположены ИК-приемник и разъем питания. Интерфейсные разъемы находятся на левом боку в верхней части. Второй ИК-приемник можно обнаружить на передней панели.

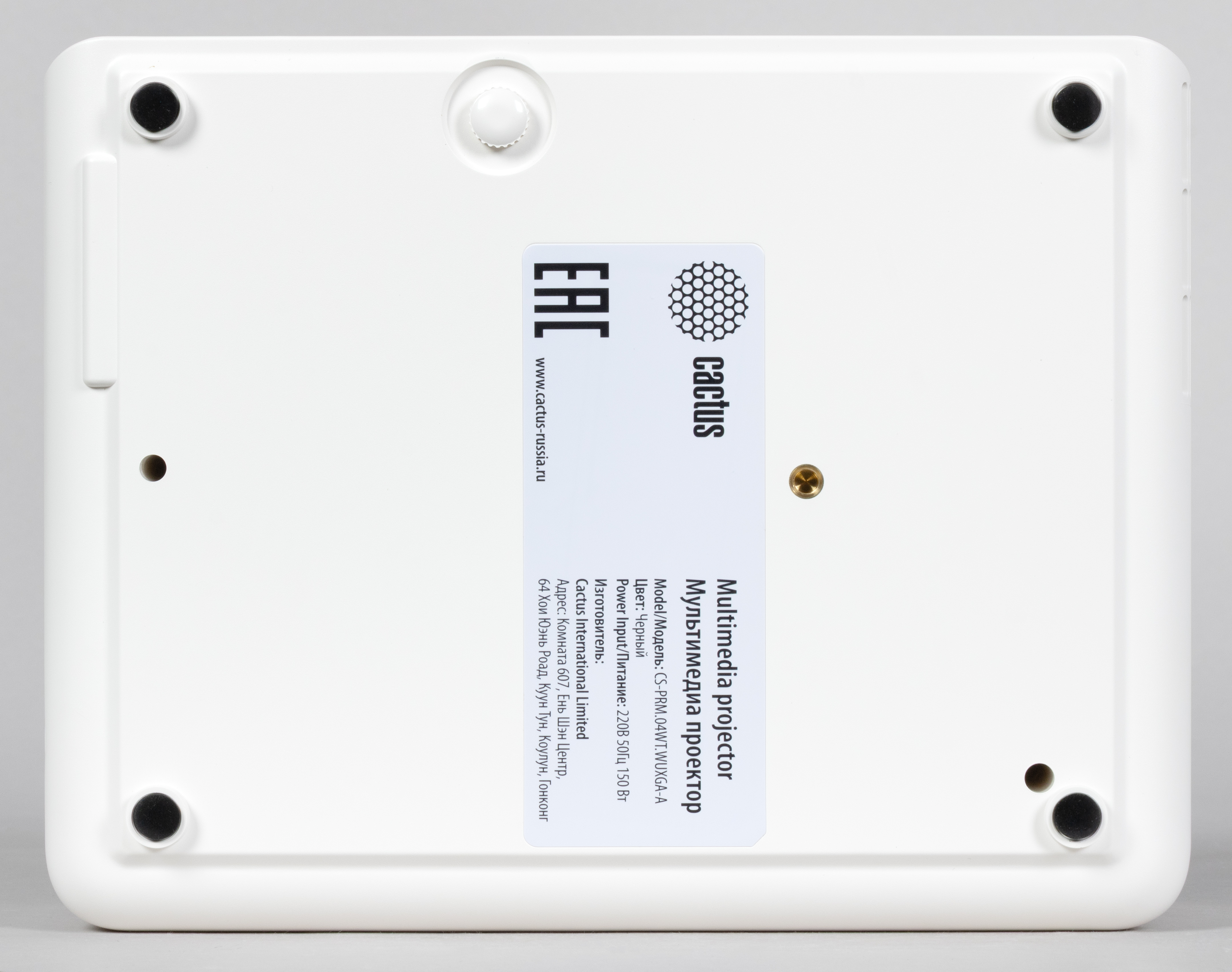

На днище находятся четыре резиновые ножки и резьбовое гнездо М6, позволяющее закрепить проектор на потолочном кронштейне.

Также на днище есть вывинчивающаяся ножка, с помощью которой можно приподнять переднюю часть проектора на небольшую высоту.

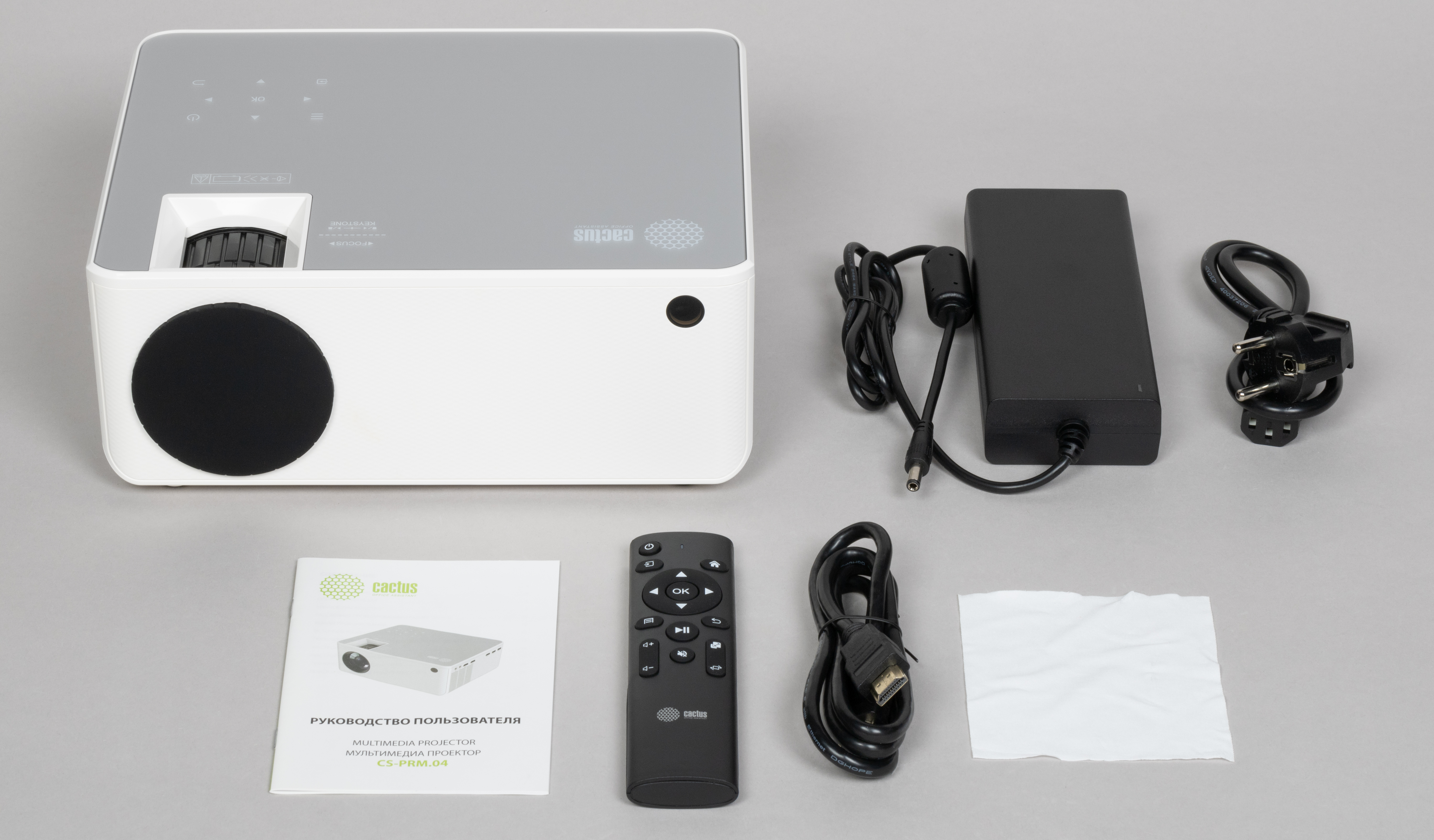

В комплект поставки входят руководство пользователя на русском языке, кабель HDMI, сетевой кабель питания, блок питания, небольшой пульт ДУ, салфетка и крышка на объектив.

В простое защитить объектив от пыли можно комплектной крышкой из упругого пластика, но закрепить ее на отверстии в передней панели можно только после перевода объектива на максимальное фокусное расстояние.

Упакован проектор в небольшую коробку с красочным оформлением и с хорошей защитой проектора и аксессуаров.

Согласно нашим измерениям, габариты проектора — 255×105×198 мм (Ш×В×Г, с ножками), а масса — 1788 г. Блок питания с кабелем питания вместе весят 630 г.

Коммутация

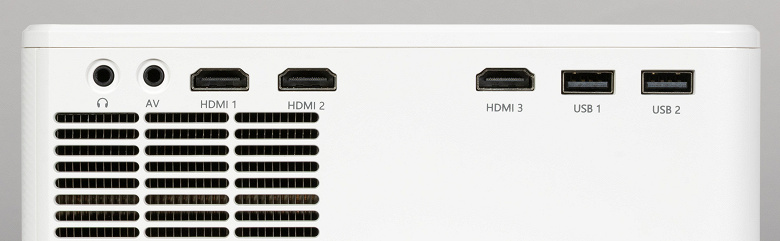

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях проектора. Разъемы размещены достаточно свободно. Есть поддержка управления по HDMI — функция HDMI CEC. Звук на внешнее устройство можно передавать по Bluetooth. Сам проектор наоборот можно использовать как внешнюю аудиосистему, подключаемую по Bluetooth, например, к смартфону или планшету, при этом на проекторе можно выключить источник света, чтобы зря не расходовать его ресурс.

Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологиям Miracast и Airplay (последнее не проверялось). В принципе, в случае достаточно производительного устройства можно получить удовлетворительный по качеству вывод видео. Например, при подключении к планшету Xiaomi Mi Pad 4 удалось получить вывод 30 кадр/с для файла в разрешении Full HD.

Пульт и другие способы управления

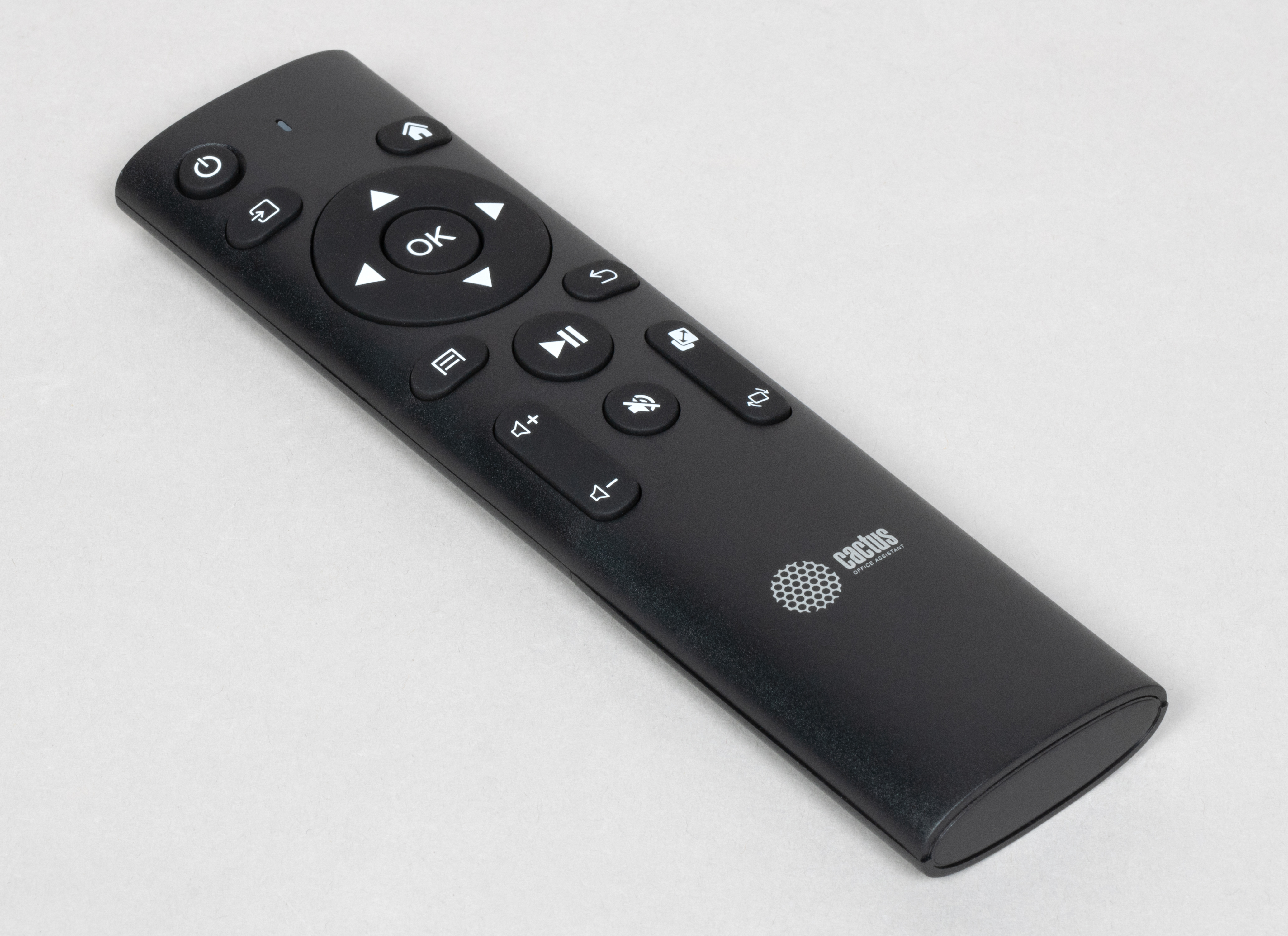

Пульт небольшой и легкий (согласно нашим измерениям 150×40×15 мм и 62 г с элементами питания). Корпус пульта изготовлен из черного пластика с матовой поверхностью. В переднем торце есть вставка из тонированного пластика.

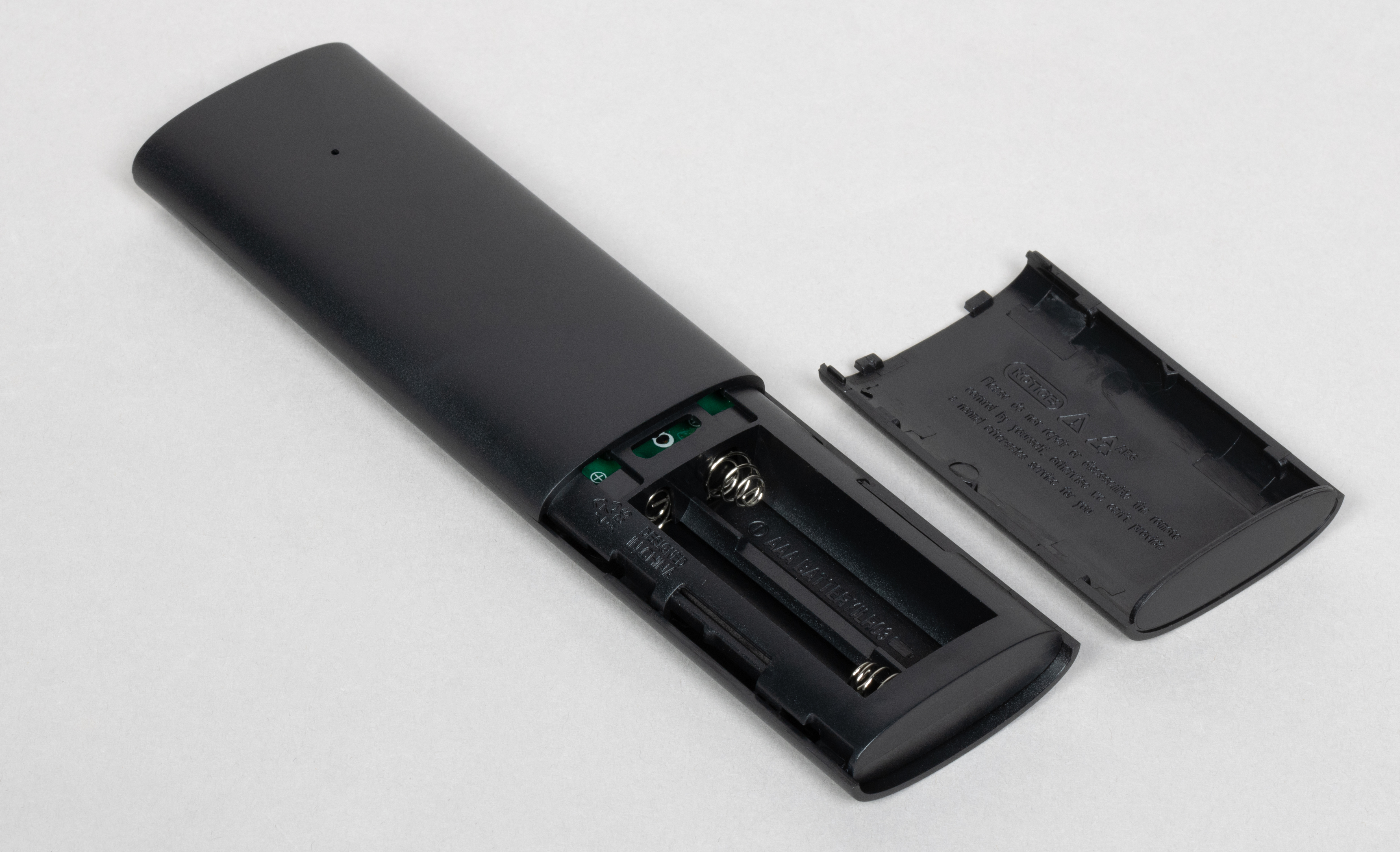

Источниками питания служат два элемента типа ААА.

Обозначения кнопок достаточно контрастные и крупные. Пульт гибридный, он может работать как по ИК, так и по Bluetooth. По ИК пульт работает до сопряжения с проектором или тогда, когда проектор находится в режиме ожидания. Во всех остальных случаях ИК-передатчик не работает, и команды передаются по Bluetooth. В передней части пульта есть индикатор (мигает красным при передаче команд). Также никто не мешает подключить к проектору настоящие клавиатуру и мышь (по USB или по Bluetooth). Поддерживается прокрутка колесиком. Нажатие на правую кнопку мыши соответствует отмене действия или возврату назад. Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только курсорных кнопок комплектного пульта ДУ.

Система и интерфейс

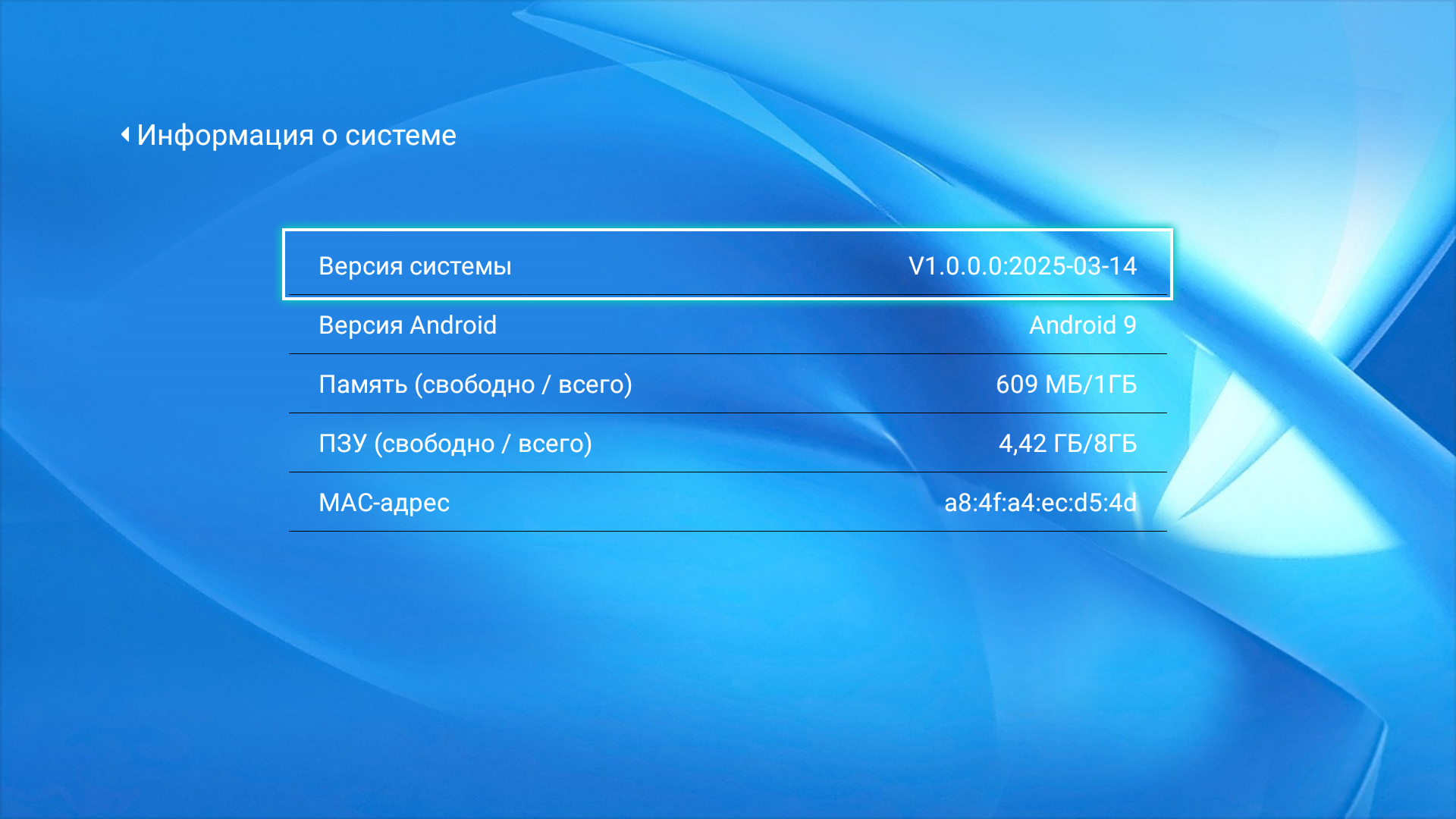

Программной платформой для этого проектора служит операционная система, основанная на Android версии 9.0.

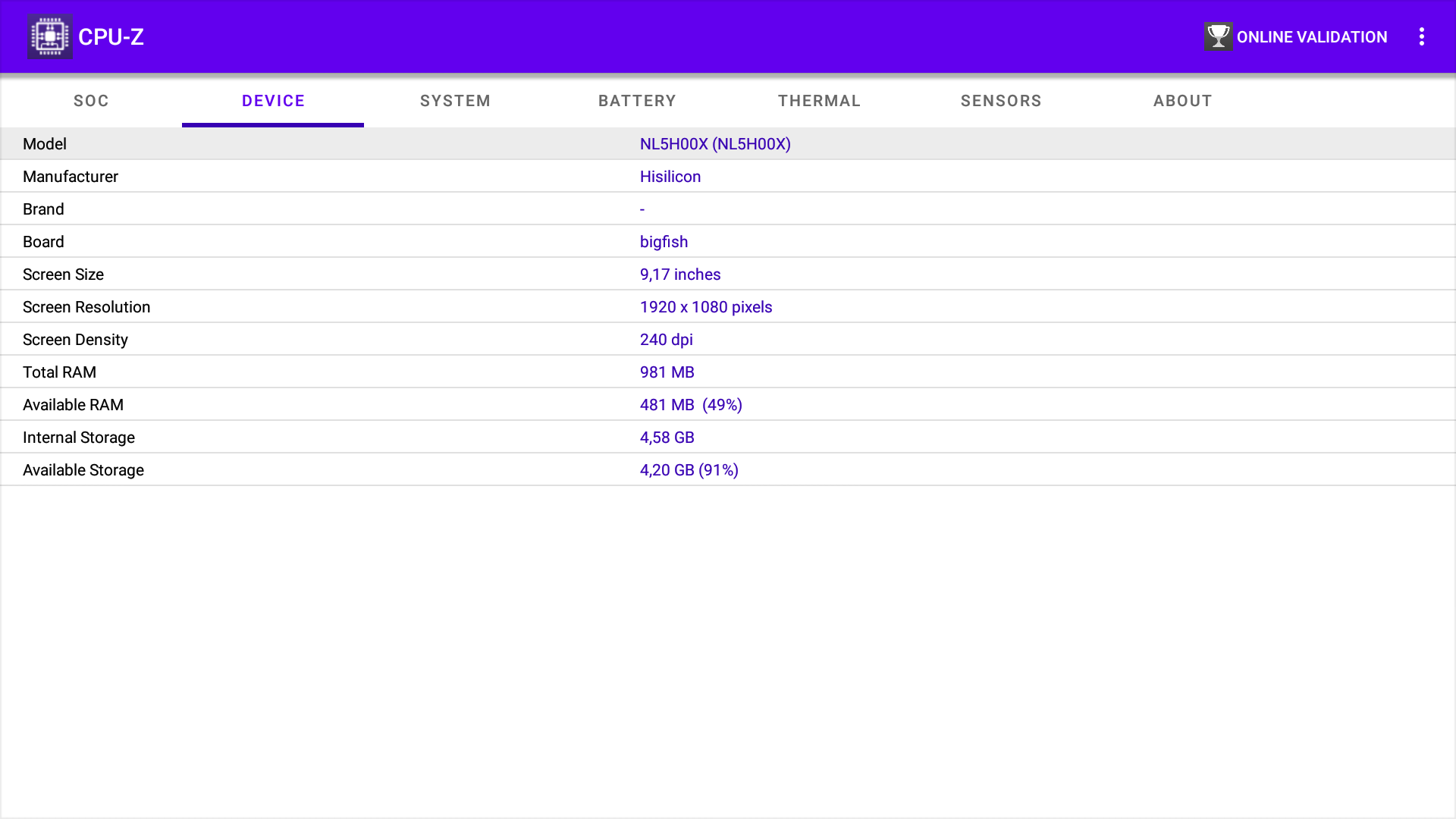

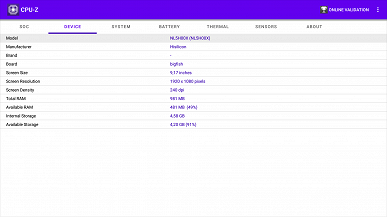

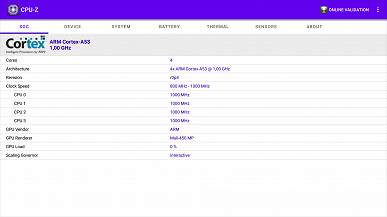

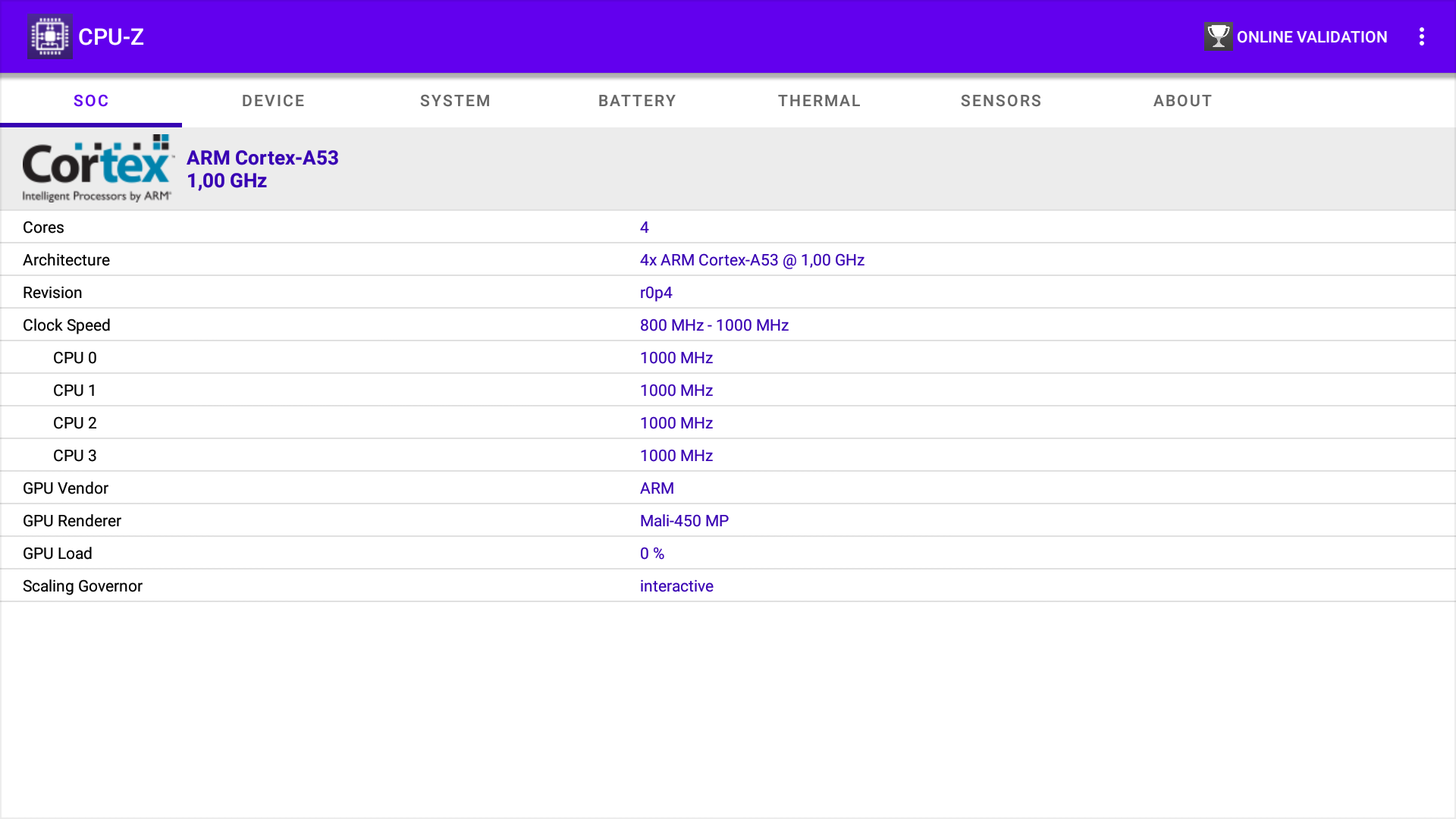

Конфигурацию аппаратной части поясняют данные программы CPU-Z:

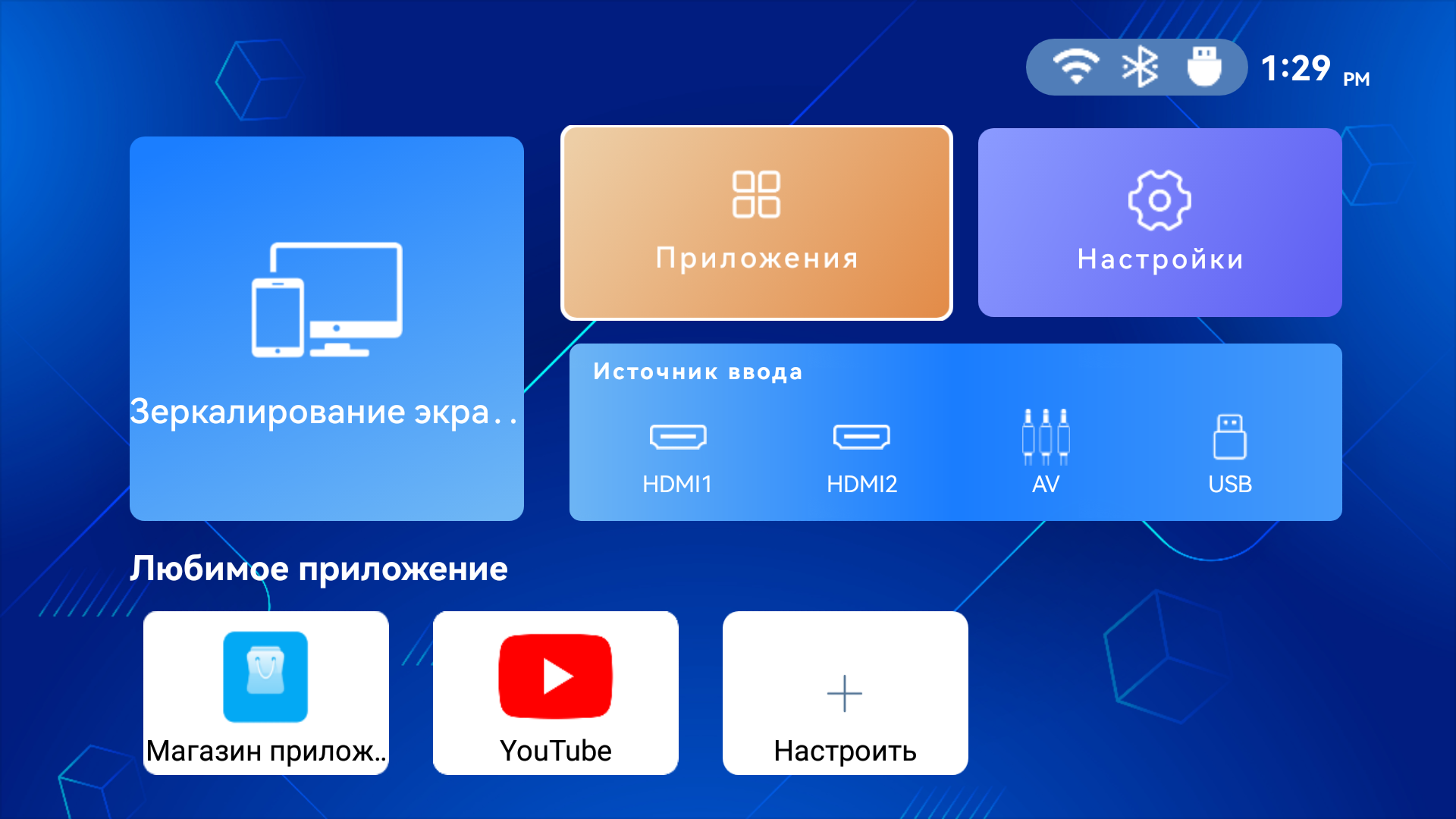

Интерфейс переведен на русский язык, качество перевода хорошее. Отметим, что в целом ни к стабильности работы, ни к отзывчивости оболочки у нас особых претензий не возникло. Домашняя страница очень лаконичная, что, конечно, радует.

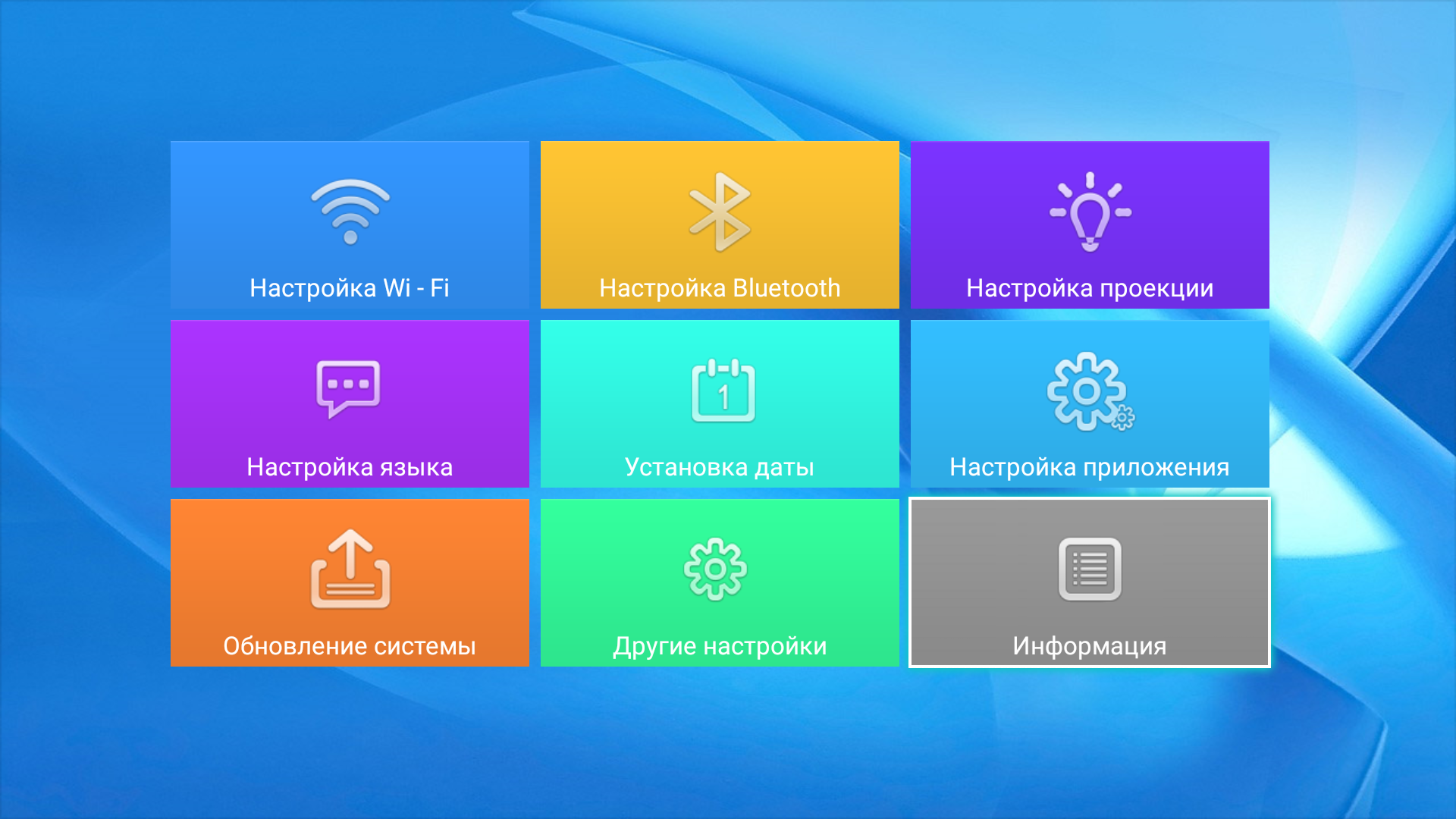

Меню с настройками проектора можно вызвать с домашней страницы. Настроек совсем немного.

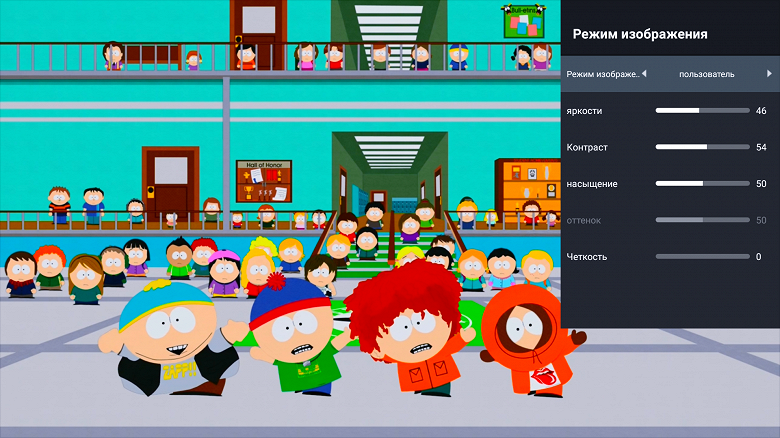

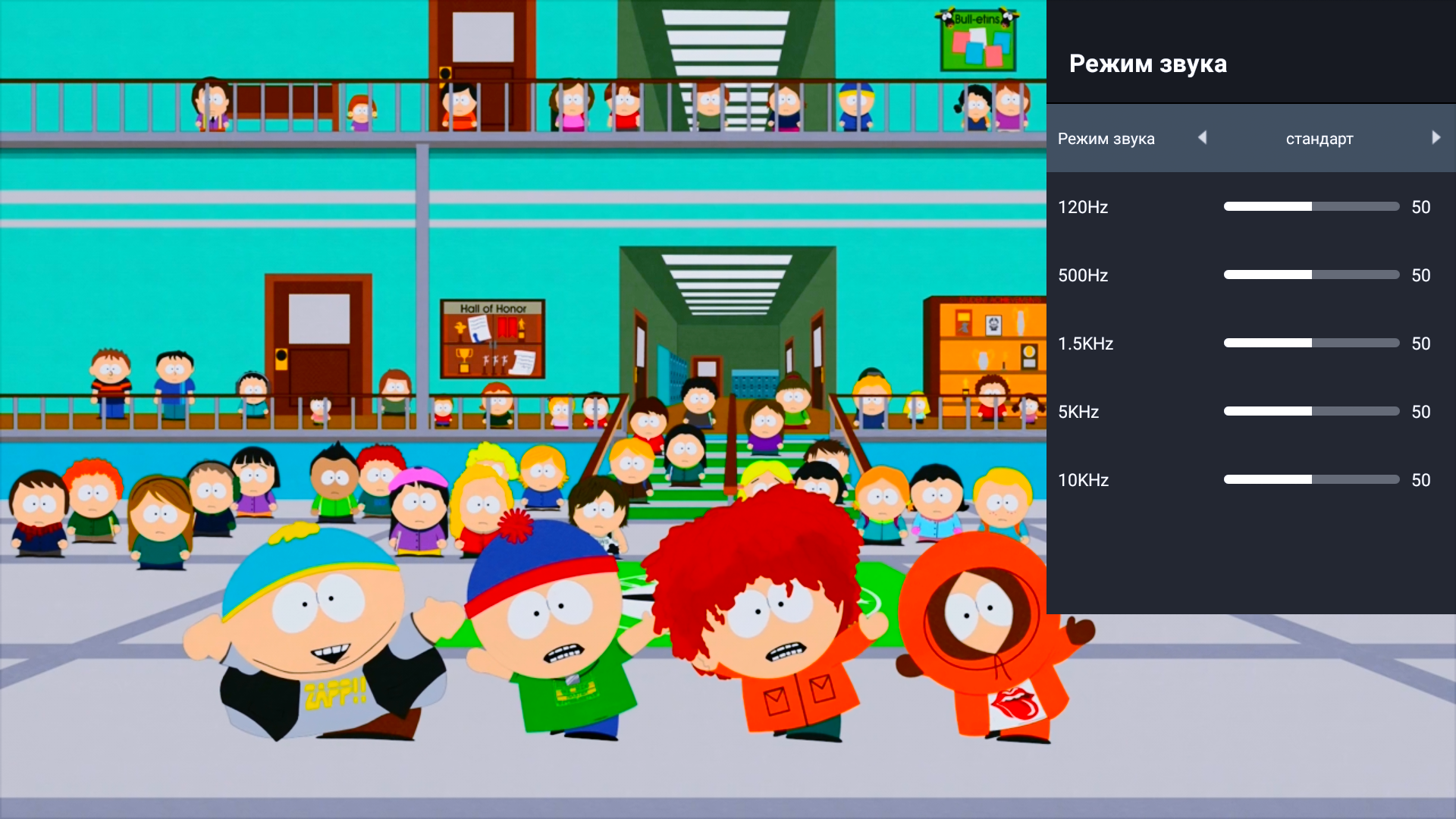

Только при использовании штатного плеера и при подключении к внешним источникам видеосигнала доступны немногочисленные настройки изображения и звука (раздельно для источников и программ).

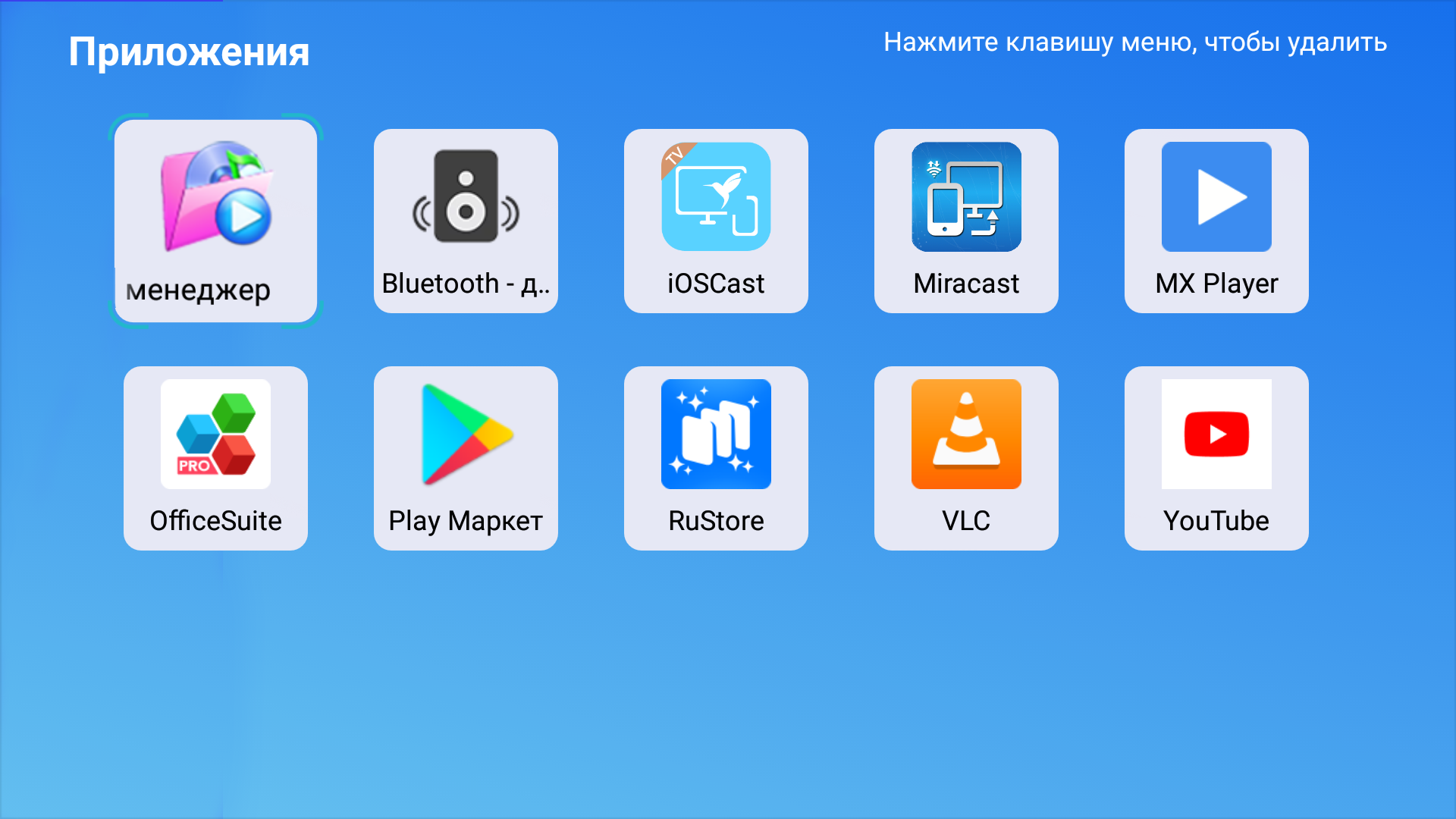

Предустановленных приложений всего десять.

Есть собственный магазин приложений и два сторонних — Play Маркет и RuStore. Также никто не мешает установить и пользоваться другим магазином или просто устанавливать программы из файлов APK.

Управление проекцией

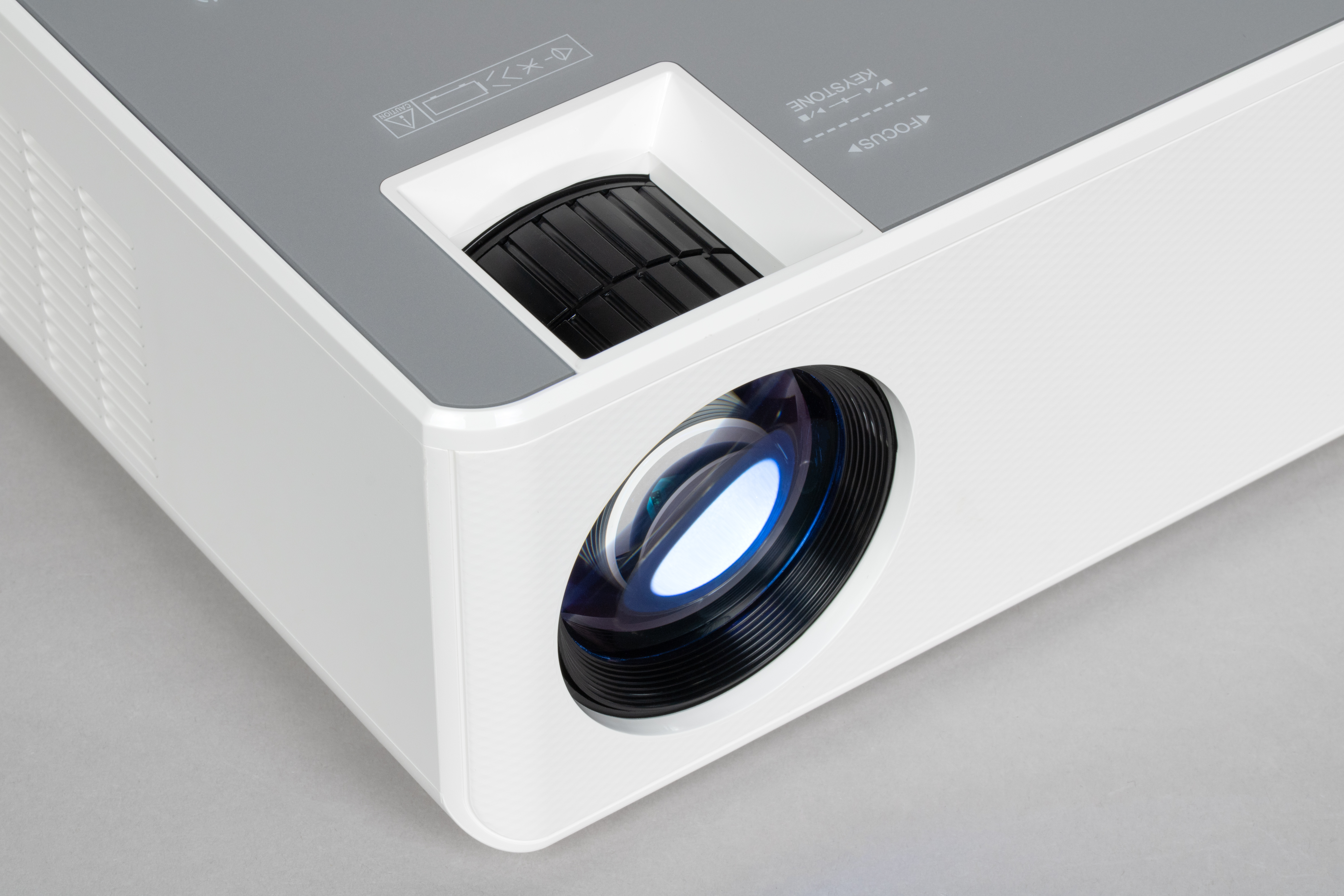

Фокусное расстояние фиксированное и не меняется. При крайней необходимости уменьшения области проекции можно воспользоваться функцией цифрового уменьшения изображения. Объектив оснащен двумя кольцами. Одним осуществляется фокусировка изображения, а вторым выполняется оптическая коррекция вертикальных трапецеидальных искажений. Правда такая коррекция может быть выполнена в очень небольших пределах.

Также есть функция цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений. Первая коррекция может выполняться автоматически и вручную, а вторая только вручную.

Проекция направлена точно по центру — центр изображения находится на оси объектива. С практической точки зрения это неудобно, так как без использования цифровой коррекции и для обеспечения максимальной четкости проектор придется устанавливать выше нижней границы экрана. В числах: при проекции с расстояния 210 см (от переднего края проектора до плоскости экрана) размеры области отображения примерно 134 см на 75,5 см.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или перед ней.

Встроенный мультимедийный плеер

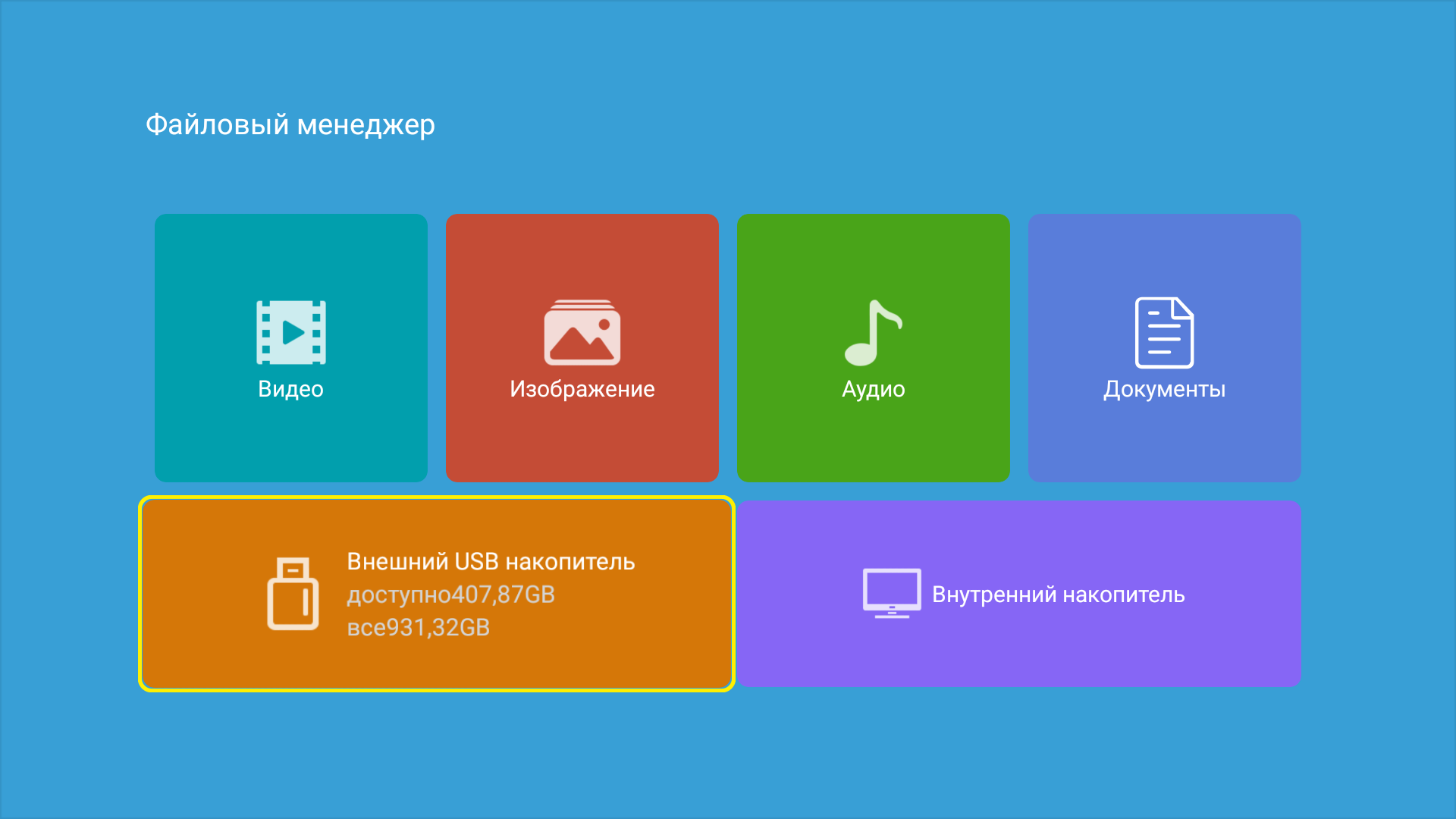

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента, например, при использовании программы VLC for Android, также могут быть серверы UPnP (DLNA) и SMB. Были опробованы жесткие диски 2,5″, внешние SSD и обычные флешки. Оба протестированных жестких диска без проблем работали непосредственно от любого из двух USB-портов типа A на проекторе. Отметим, что проектор поддерживает USB-накопители с файловыми системами FAT32, NTFS и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем.

Нет особого смысла тестировать воспроизведение графических и аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. Поэтому мы ограничились только проверкой поддержки аппаратного декодирования аудио- и видеопотоков.

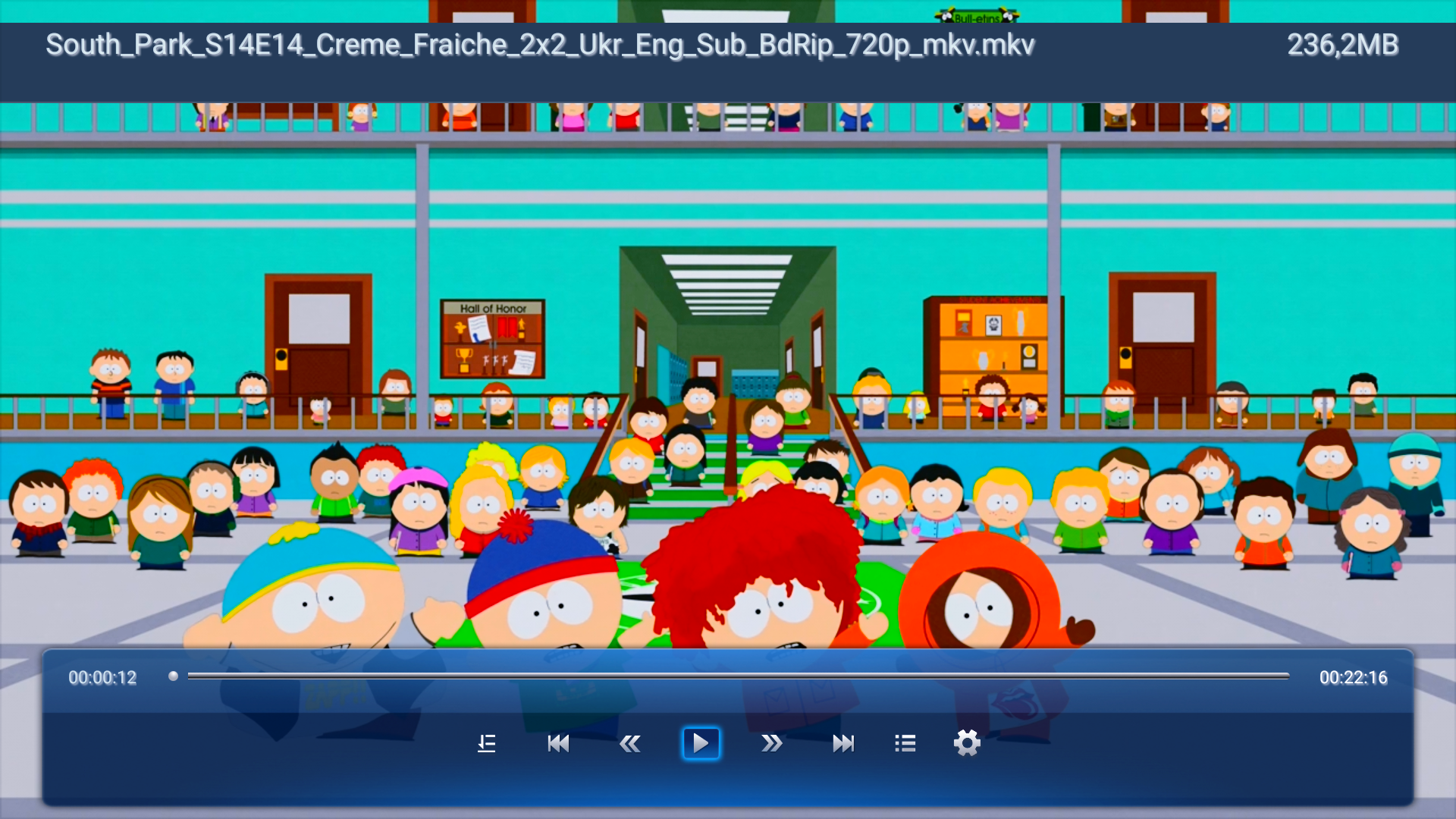

Тестирование воспроизведения видеофайлов проводилось в основном с помощью плеера MX Player, впрочем, видеофайлы с разрешением 4К и/или с очень высоким битрейтом штатный плеер воспроизводит лучше.

Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах (и их разновидностях) AAC, AC3, DTS, MP2, MP3, OGG, PCM и WMA. Большинство из опробованных современных файлов высокого разрешения без проблем воспроизводились в режиме аппаратного декодирования (в некоторых случаях в режиме HW+), вплоть до вариантов H.265 с разрешением Full HD при 60 кадр/с и 4К при 30 кадр/с и 10 бит на цвет. Редко, но попадались видеофайлы, с которыми у проектора были проблемы. Например, файлы VCD MPEG1, DivX 3 в контейнере AVI и все файлы WMV не воспроизводились в режиме аппаратного декодирования, но их получилось воспроизвести в режиме программного декодирования. Также файлы VCD MPEG1, MPEG2 SVCD / KVCD не увеличивались до ближайших границ экрана, но MPEG2 MP@HL с разрешением 720p/1080p воспроизводятся нормально. Напомним, что благодаря плееру MX Player ряд видеофайлов можно воспроизвести если не в режиме HW, то в режиме HW+, встроенный плеер такие файлы может не воспроизводить.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов не подстраивает частоту обновления экрана (она всегда 60 Гц) под частоту кадров в видеофайле, поэтому файлы с 24, 25 и 50 кадр/с воспроизводятся с чередованием длительности кадров.

По умолчанию в стандартном для видео диапазоне (16—235) в тенях отображается пара оттенков чернее черного (то есть уровень черного приподнят), а в светах — пара оттенков белее белого, но это можно исправить настройками Яркость и Контраст, вызвав их из штатного плеера, и добившись отображения всех градаций оттенков в правильном диапазоне.

Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей (с помощью штатного плеера) составил как минимум 250 Мбит/с (H.264, Full HD, http://jell.yfish.us/), а по Wi-Fi (с помощью VLC for Android) — 100 Мбит/с.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к плееру Ultra HD Blu-ray Sony UBP-X700. Использовалось HDMI-подключение. В случае данного источника поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 50/60 Гц, а также 1080p при 24 Гц (о поддерживаемых режимах при подключении к ПК рассказано ниже). Цвета правильные, с учетом типа видеосигнала яркостная и цветовая четкость высокая. В стандартном для видео диапазоне (16—235) после коррекции настроек Яркость и Контрастность отображаются все градации оттенков. Подстройки частоты обновления нет, поэтому, например, в случае 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3.

Проектор с переменным успехом справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцы на диагоналях выражены несильно. Неотключаемая функция подавления видеошумов работает хорошо и практически не приводит к артефактам в случае динамического изображения.

Белое поле к вертикальным границам заметно темнеет. Выраженных цветных разводов нет. Равномерность черного поля невысокая — местами есть видимые засветы, но выраженных цветных разводов и бликов на нем нет. На черном поле от ярких объектов (например, от курсора мыши) можно заметить светлый неяркий след, направленный от центра, и чем дальше от центра, тем этот след длиннее. Микроконтраст в вертикальном направлении отличный — нет снижения как яркостной, так и цветовой четкости, цветные и черно-белые линии через пиксель хорошо различаются. В горизонтальном направлении существенного снижения микроконтраста черно-белых линий нет, но на нечетных пикселях немного снижена цветовая четкость. Геометрия очень хорошая. Равномерность фокусировки на большей площади проекции хорошая, но в левой части она всегда хуже. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, пренебрежимо мала. Обрезки краев нет. Увеличение контурной четкости можно отключить в настройках.

При подключении к ПК на вход поддерживается видеосигнал вплоть до разрешения 1920×1080 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 12 бит на цвет.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

В режиме ожидания потребление электроэнергии составило примерно 0,5 Вт.

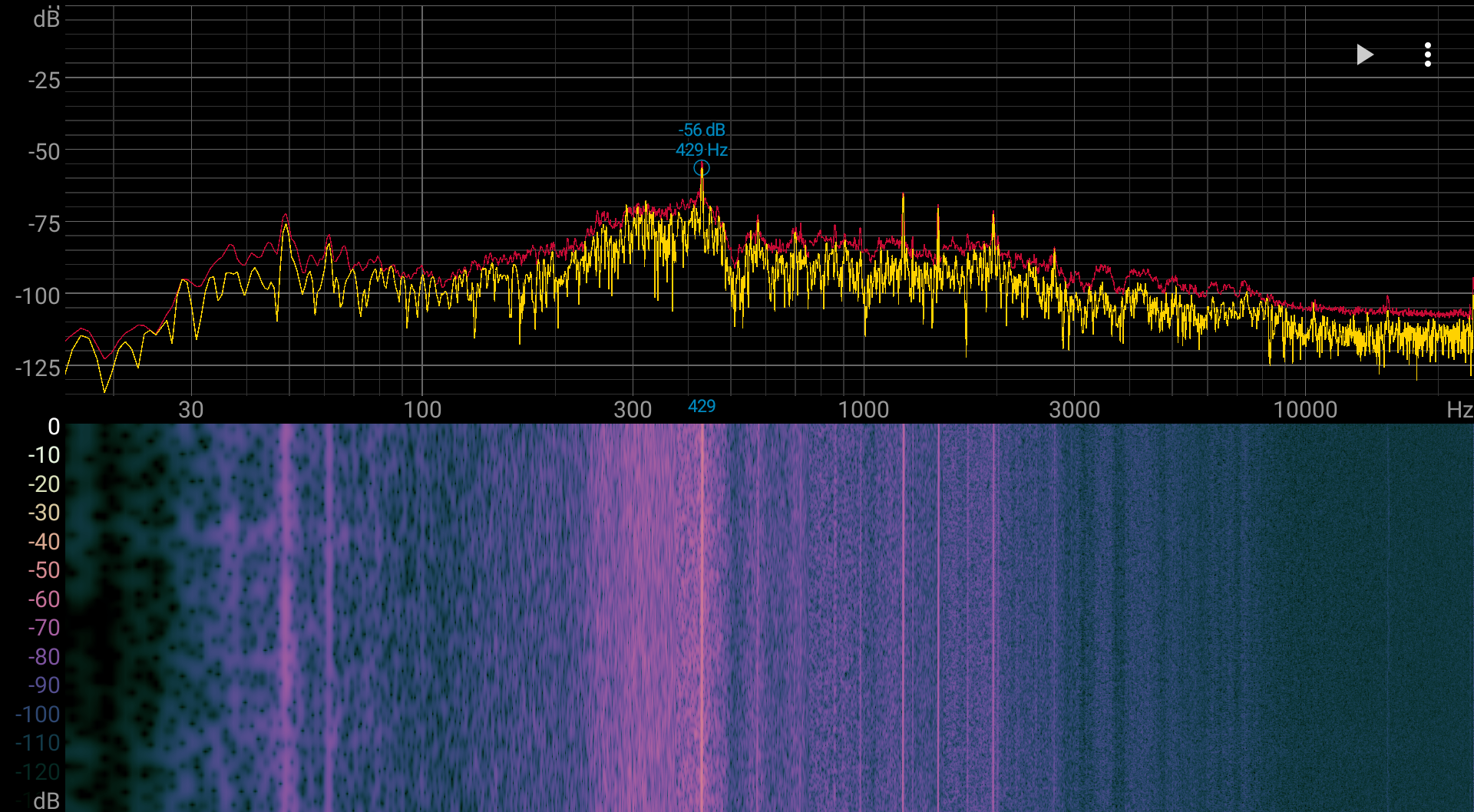

Шум от системы охлаждения высокий, находится рядом с проектором неприятно. Характер звука особого дискомфорта не доставляет, но стрекотание прослушивается. Спектрограмма шума от системы охлаждения демонстрирует ряд пиков с относительно высокой интенсивностью, ответственных за призвук.

Встроенные громкоговорители для устройства такого размера громкие, но на максимальной громкости появляются признаки перегрузки звукового тракта. Качество звука невысокое — есть выраженные паразитные резонансы, низких частот практически нет, звук не очень приятный, но стереофонический эффект выражен отчетливо.

При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ огромный, шума в паузах нет, низких частот явно не хватает, звук резковат, общее качество звука среднее.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 14 мс (7 мс вкл. + 7 мс выкл.). Переходы между полутонами происходят в среднем за 20 мс в сумме. Матрица довольно быстрая

Значимая модуляция яркости отсутствует, поэтому нет и никакого мерцания экрана. Для тех, кто привык распознавать знакомое сокращение, уточним: ШИМ отсутствует.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода для сигнала 1080p при 60 Гц кадровой частоты равна 134 мс. Это очень большая задержка, даже просто работать за ПК с такой задержкой неприятно, в динамичные игры играть невозможно.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Максимальный световой поток выше заявленных 400 лм. Такой яркости, согласно данным компании Texas Instruments, производящей чипы DLP, даже не в полной темноте достаточно для проекции на экран с диагональю где-то до 100 дюймов, а в полной темноте на таком экране будет даже запас по яркости, которого, впрочем, много не бывает:

Равномерность освещенности белого поля для проектора невысокая. Контрастность по ANSI хорошая. Также мы измерили контрастность, последовательно измеряя освещенность в центре экрана для белого и черного поля во весь экран, т. н. контрастность full on/full off. Она составила порядка 1450:1. Это приемлемое значение.

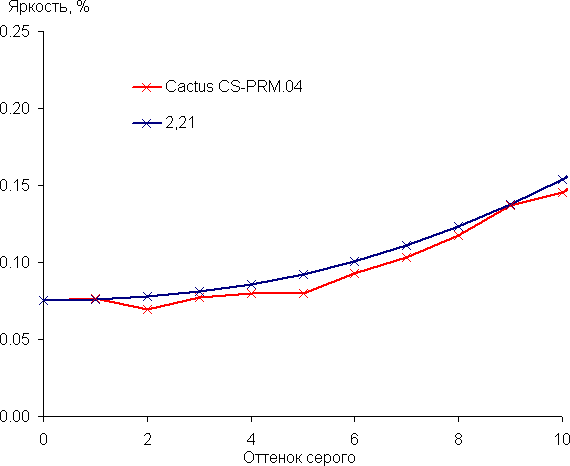

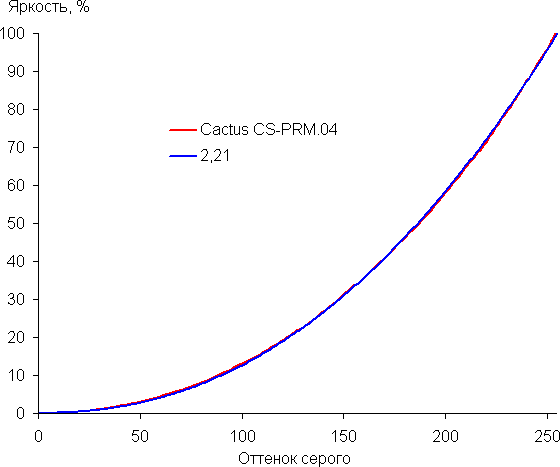

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при подключении к ПК в режиме RGB с полным диапазоном яркости (настройки: Яркость = 50, Контраст = 48). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Из графика следует, что рост прироста яркости на большей части шкалы серого более-менее равномерный, и в большинстве случаев следующий оттенок значимо ярче предыдущего. Однако в светах самый яркий оттенок серого по яркости не отличим от белого, а в самой темной области один оттенок немного темнее черного:

В целом, несмотря на описанные артефакты, с качеством отображения градаций оттенков все более-менее хорошо.

Аппроксимация полученной гамма-кривой дала значение показателя 2,21, что очень близко к стандартному значению 2,2, поэтому картинка имеет естественную светлоту. Реальная гамма-кривая почти не отклоняется от аппроксимирующей функции:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

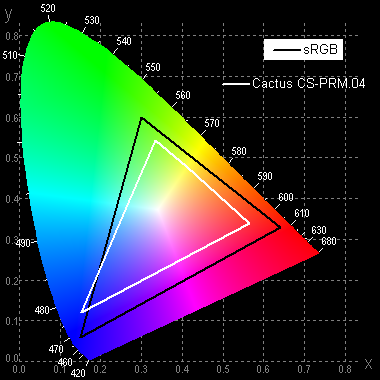

Исходный цветовой охват у́же цветового пространства sRGB:

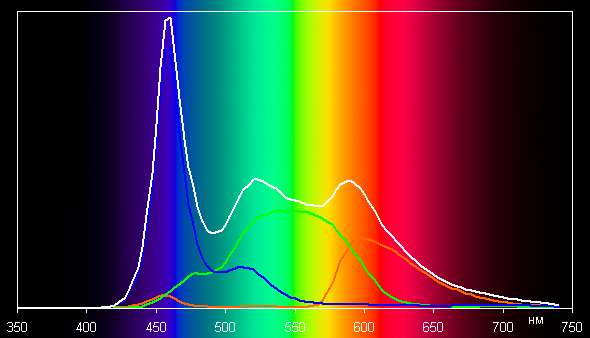

Поэтому цвета выглядят бледноватыми. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что цвета разделены плохо, есть существенное перекрестное подмешивание цветов.

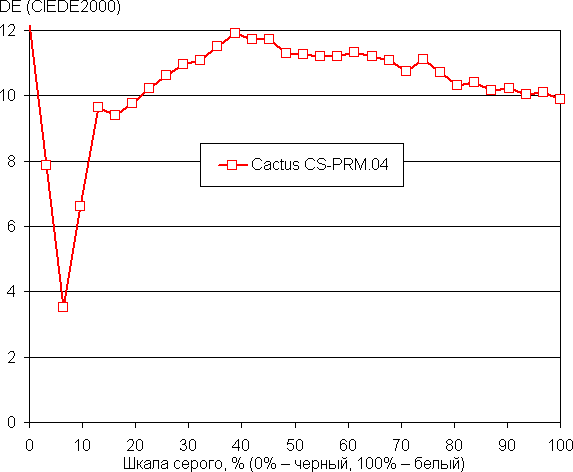

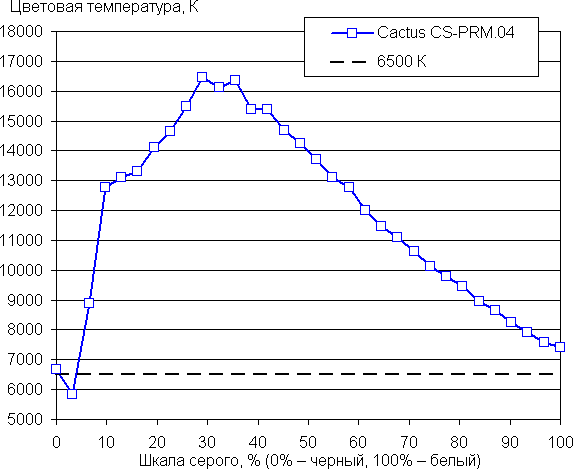

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовой баланс средний, так как цветовая температура значительно выше стандартных 6500 К и ΔE выше 10 единиц на большей части шкалы серого, при этом цветовая температура существенно изменяется от оттенка к оттенку на значимой части шкалы серого, что отрицательно сказывается на визуальной оценке цветового баланса.

Выводы

Cactus CS-PRM.04 — это устройство всё-в-одном, сочетающее в себе проектор, мультимедийный плеер и акустическую систему. С его помощью на большом экране (до 100 дюймов даже не в полной темноте) можно демонстрировать видео и фотографии, при этом источниками контента могут быть USB-накопители, мобильные устройства с возможностью беспроводной передачи видео и сетевые сервисы. Также к проектору можно подключать по HDMI внешние источники изображения и звука. Поддерживается и работа проектора в качестве Bluetooth-колонки. Для игр проектор непригоден из-за слишком большой задержки вывода. За счет использования ОС Android функциональность устройства может быть расширена путем установки тех приложений, которые больше устроят пользователя по набору функций и оформлению.

Достоинства:

• Аккуратный дизайн
• «Вечный» светодиодный источник света
• Громкая встроенная акустика

Недостатки:

• Высокий уровень шума от системы охлаждения
• Центральная проекция
• Вариация длительности кадров в случае сигнала или файлов с 24 кадр/с

В заключение предлагаем посмотреть наш видеообзор проектора Cactus CS-PRM.04WT.WUXGA-A:
