Тайваньская компания FSP Group хорошо известна читателям сайта по компьютерным блокам питания, корпусам и компонентам для систем охлаждения. Встречались нам и ИБП бюджетного уровня, выпускаемые под принадлежащей компании торговой маркой Qdion, а также адаптеры для мобильных устройств — правда, предыдущее знакомство с подобной продукцией состоялось семь лет назад.
Поэтому посмотрим, что сегодня предлагается потребителям, желающим приобрести источник питания для своего ноутбука или иного мобильного устройства. А такая необходимость может возникать по самым разным причинам — сломался или потерялся «родной», не хочется постоянно носить с собой адаптер из дома на работу (или на дачу) и потому нужен второй.
Но у ноутбуков бывают самые разные разъемы питания — и Type-C, для которого нужен БП с поддержкой Power Delivery, и цилиндрические с разной геометрией, и даже прямоугольные. Хорошо еще, что напряжение сегодня более-менее стандартное (19-20 вольт), но потребляемая мощность разная: большинству ноутбуков офисного класса достаточно 65 Вт, более продвинутым требуется 90-100 Вт, а особо производительным игровым бывает нужно 250-300 и даже 400 ватт.
Крайности брать в расчет не будем и познакомимся с двумя вариантами адаптеров FSP — один из них имеет набор переходников под самые разные гнезда, а второй поддерживает технологию PD и оснащен коннектором Type-C. Оба варианта можно приобрести с разной мощностью, тестировать будем модели помощнее.
Адаптеры FSP NB Pro 90 и 65 Вт
Описание
Это универсальные «ноутбучные» адаптеры с набором из девяти переходников под разные варианты входных гнезд.

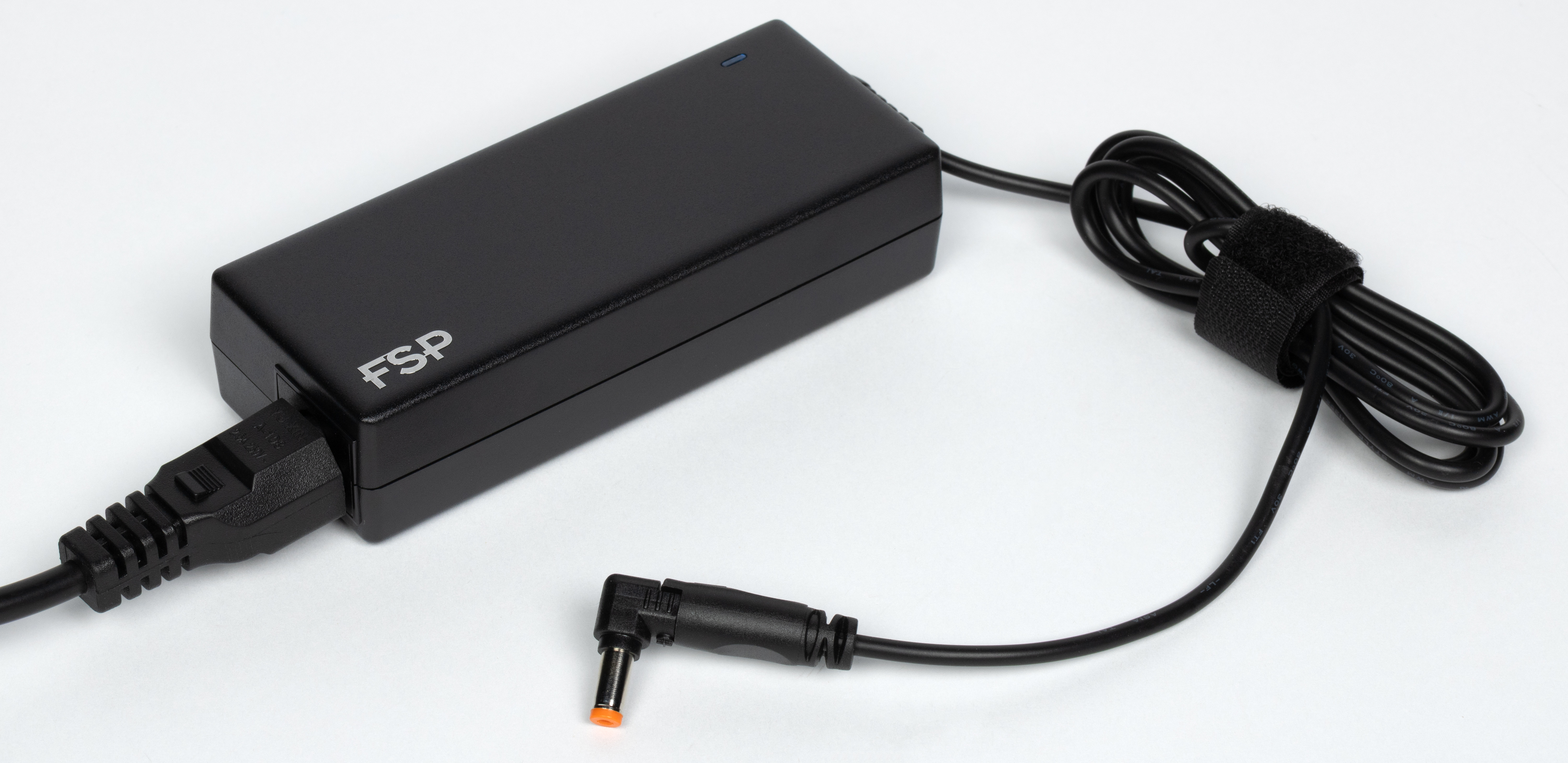

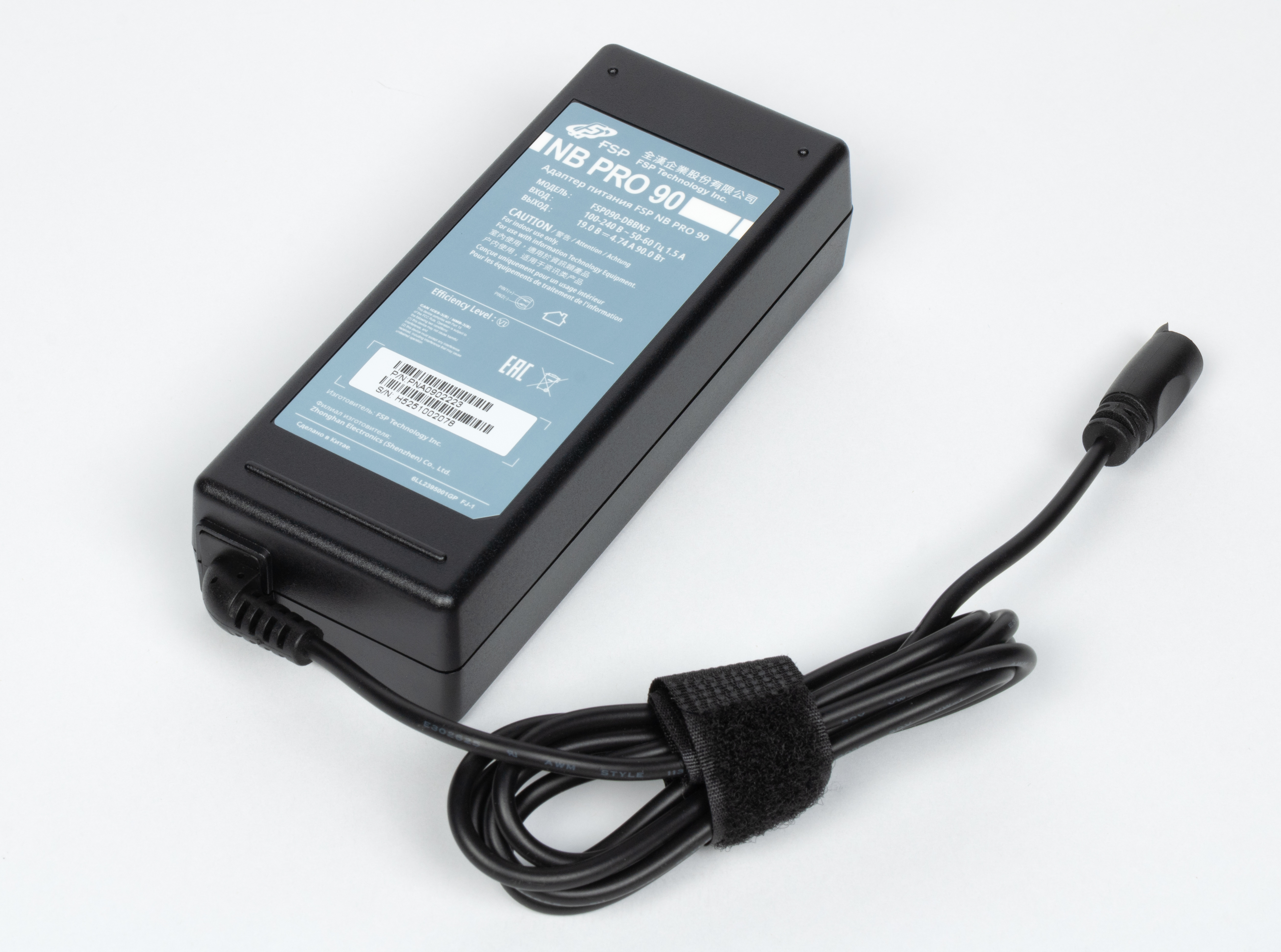

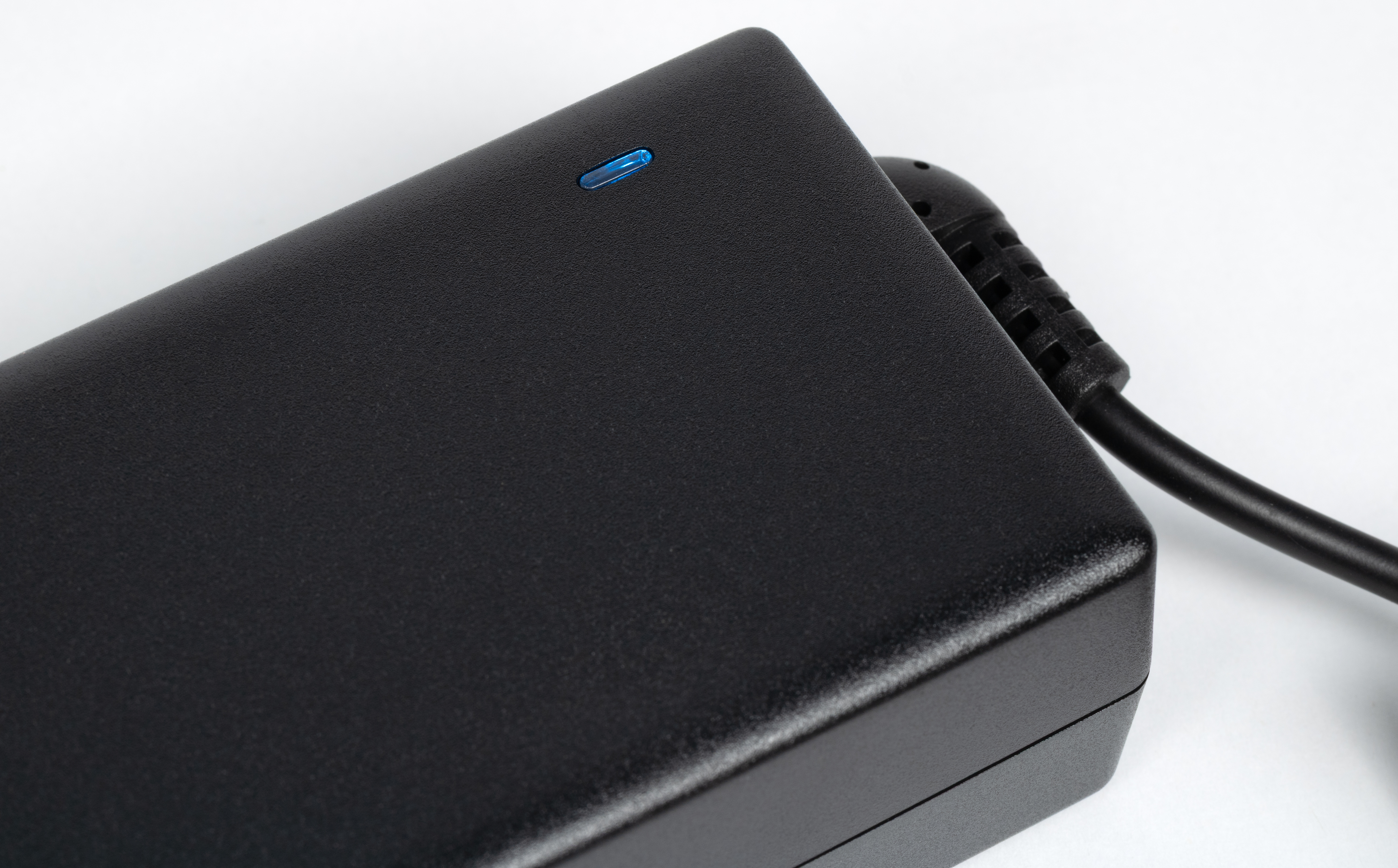

Цвет корпуса черный матовый, на верхней плоскости у NB Pro 90 имеется индикатор включения — синий светодиод, у 65-ваттной модели такого нет.
На одном из коротких торцов расположено гнездо IEC C6 для подключения к внешней сети переменного тока с помощью кабеля из комплекта.

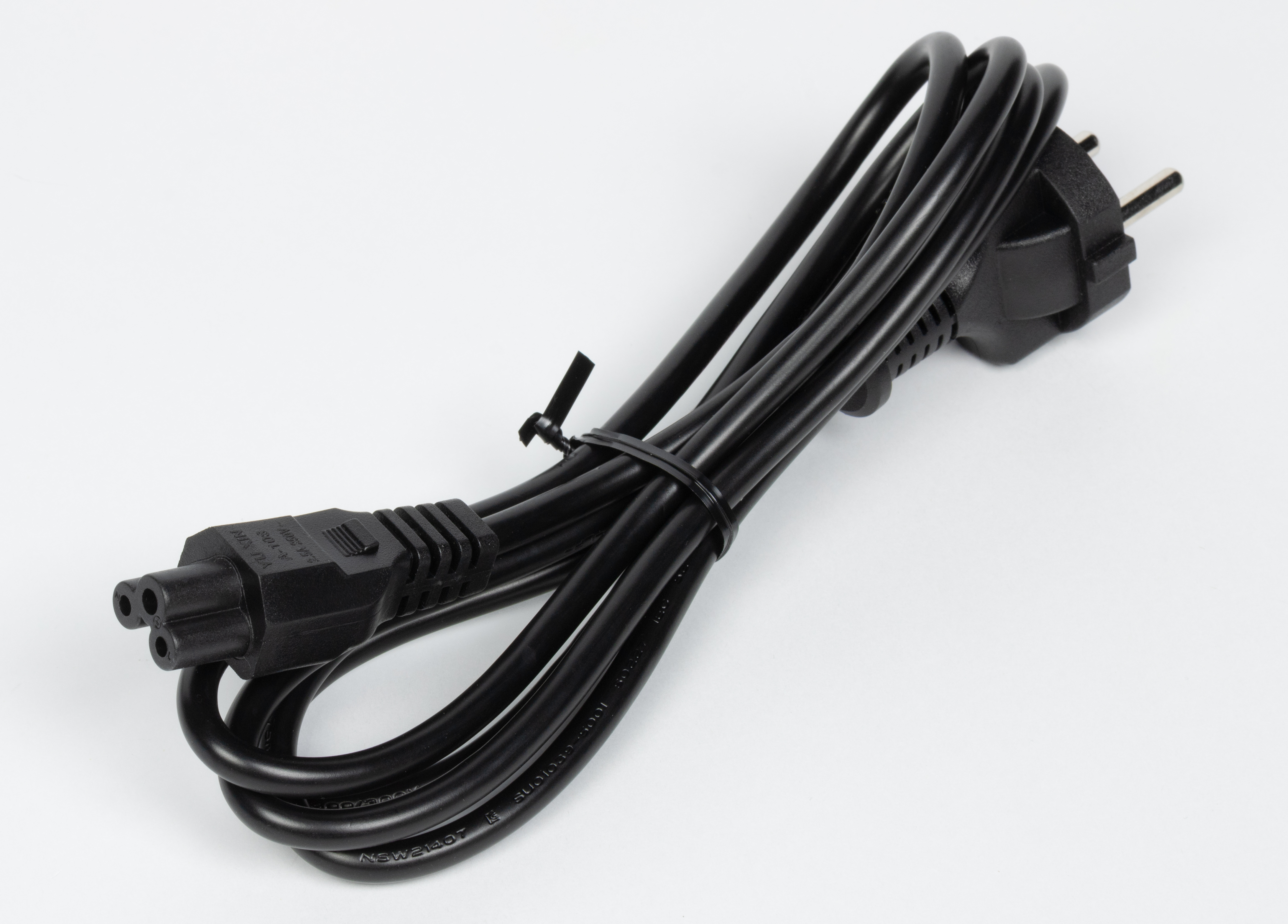

Не очень понятна необходимость трехпроводного соединения: кабель с разъемом IEC C5 и вилкой Schuko (CEE 7/4) достаточно громоздкий и тяжелый, а рассуждения о более высокой безопасности подключения с защитным заземлением не очень убедительны: не факт, что в конкретном помещении оно вообще имеется, к тому же протестированные нами ранее адаптеры FSP для ноутбуков подключались к сети переменного тока двухпроводными кабелями с вилкой Europlug (CEE 7/16) и разъемами IEC C7/C8 — такие и легче, и места занимают меньше, а предельно допустимый для них ток в 2,5 ампера с запасом соответствует предельным входным токам всех рассматриваемых моделей.
Из другого торца корпуса выходит кабель длиной 1,2 м (сечение 18AWG или 0,8 мм²; у 90-ваттного — с Г-образным изгибом у самого корпуса, у 65-ваттного — прямой).

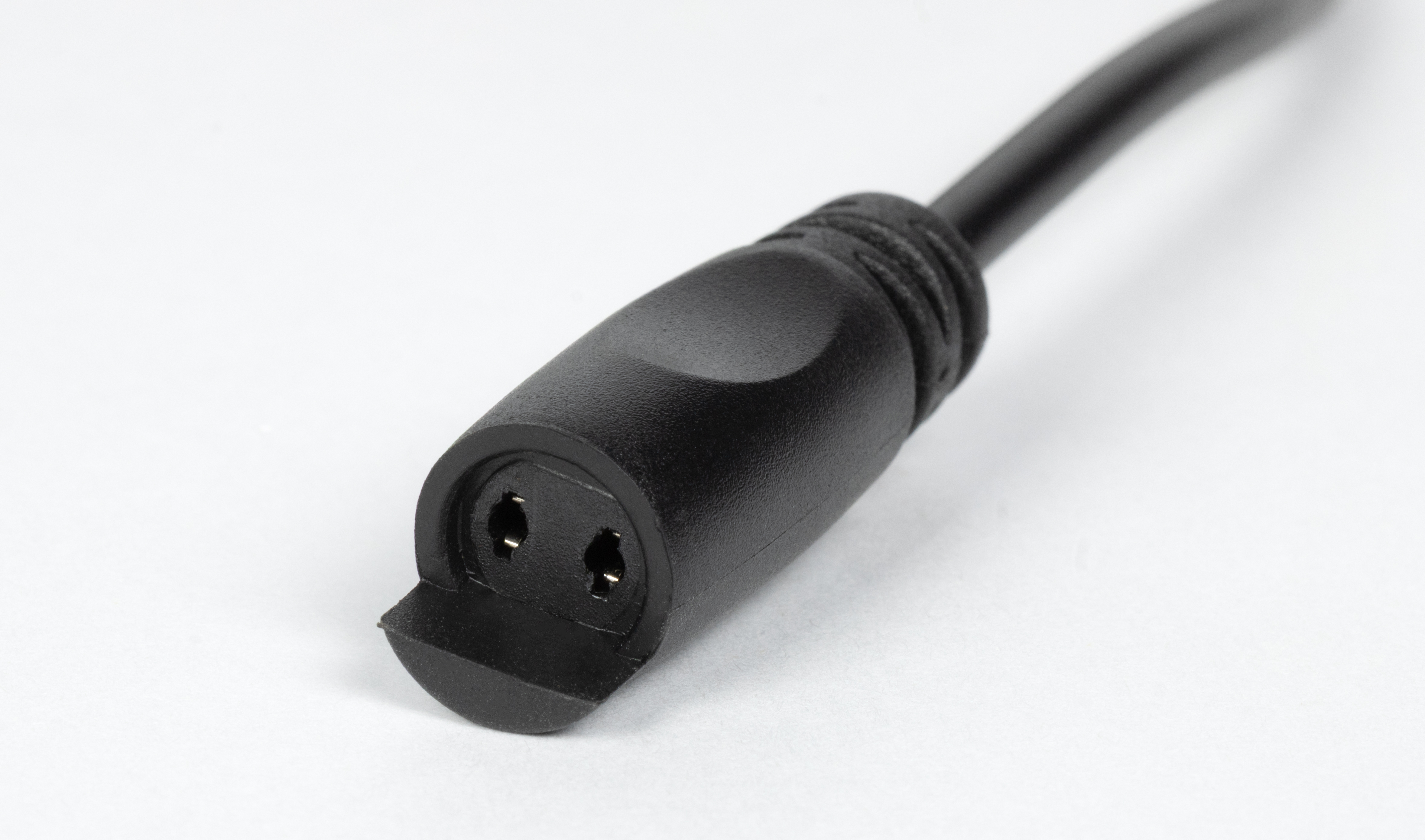

На его свободном конце двухконтактная колодка для подключения переходников с выступом-«ключом», не позволяющим перепутать полярность. Конечно, лишнее разъемное соединение снижает надежность, но скорее теоретически — переходники фиксируются прочно (но не чрезмерно: для их смены титанических усилий прикладывать не приходится).
У 65-ваттного адаптера на выходном кабеле имеется ферритовый фильтр в пластиковой оболочке, способствующий снижению помех, у 90-ваттного такой фильтр почему-то отсутствует, зато есть стяжка-липучка.

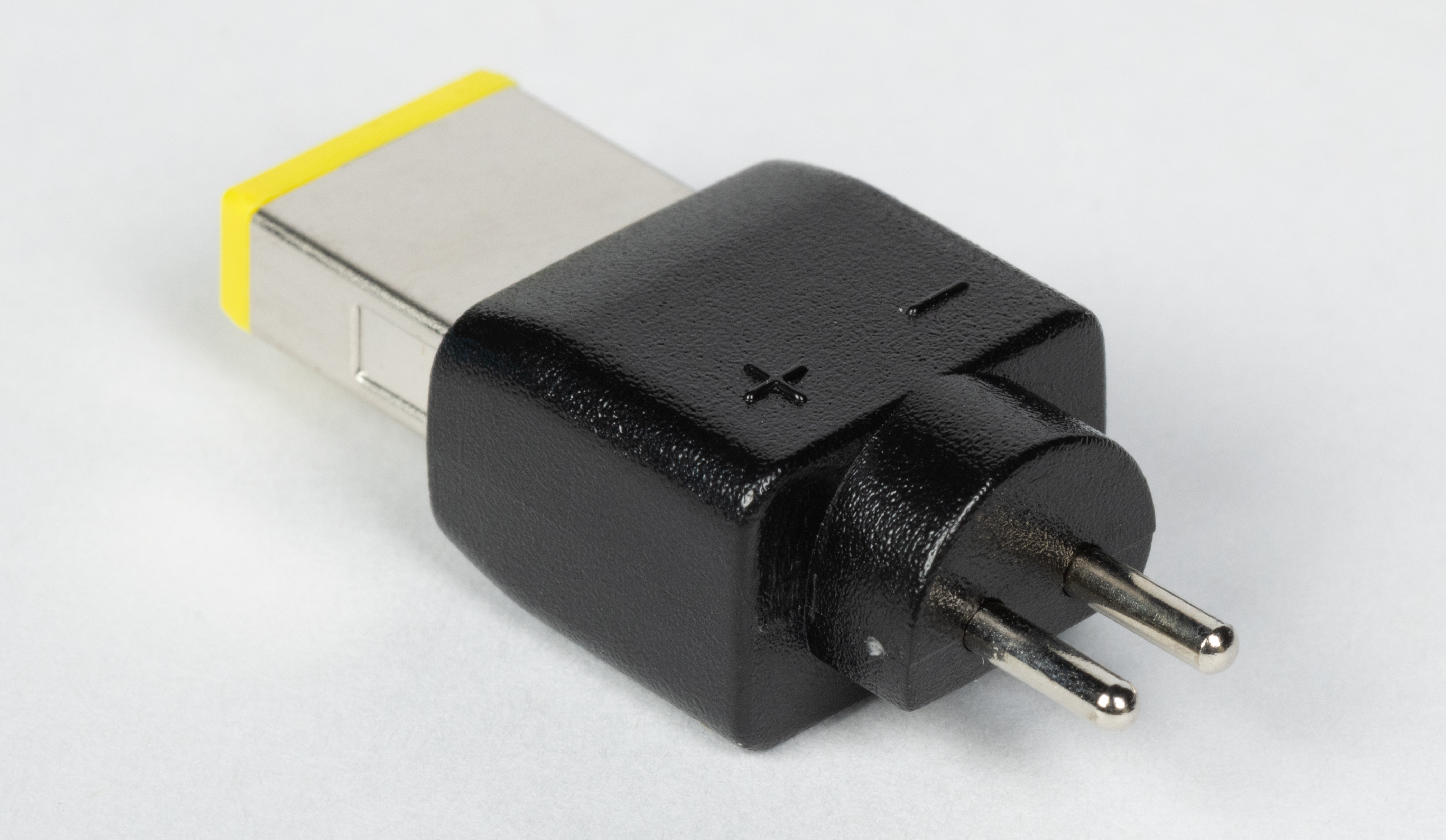

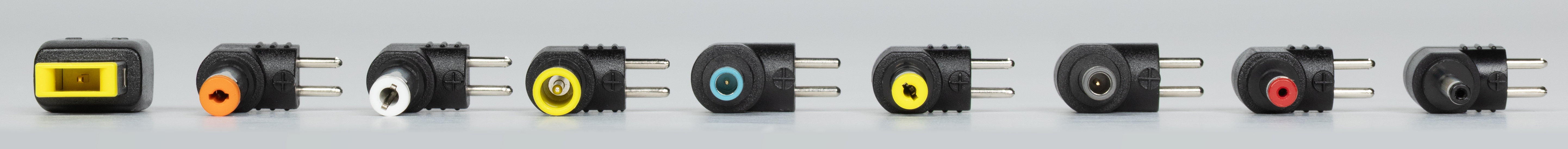

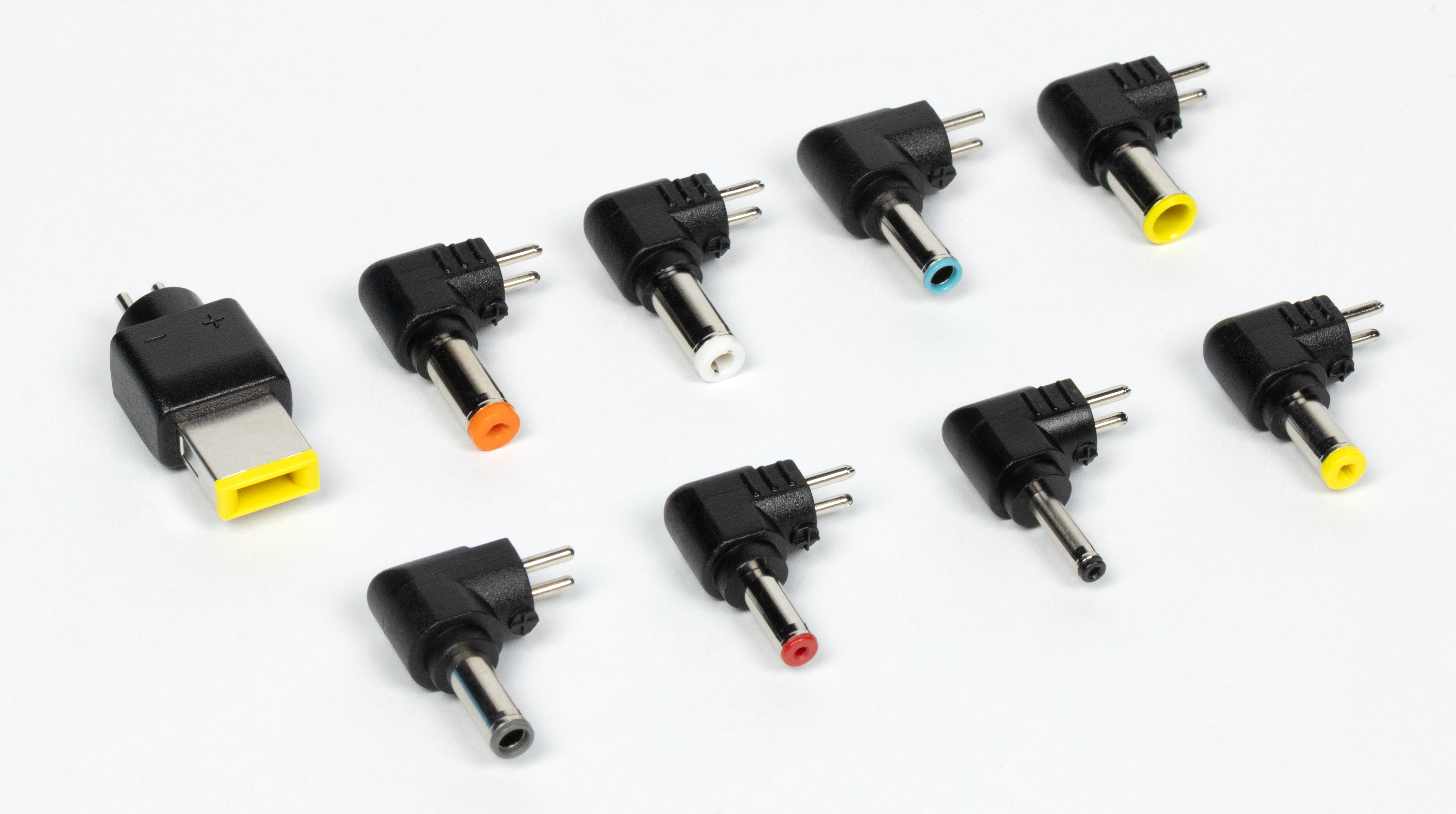

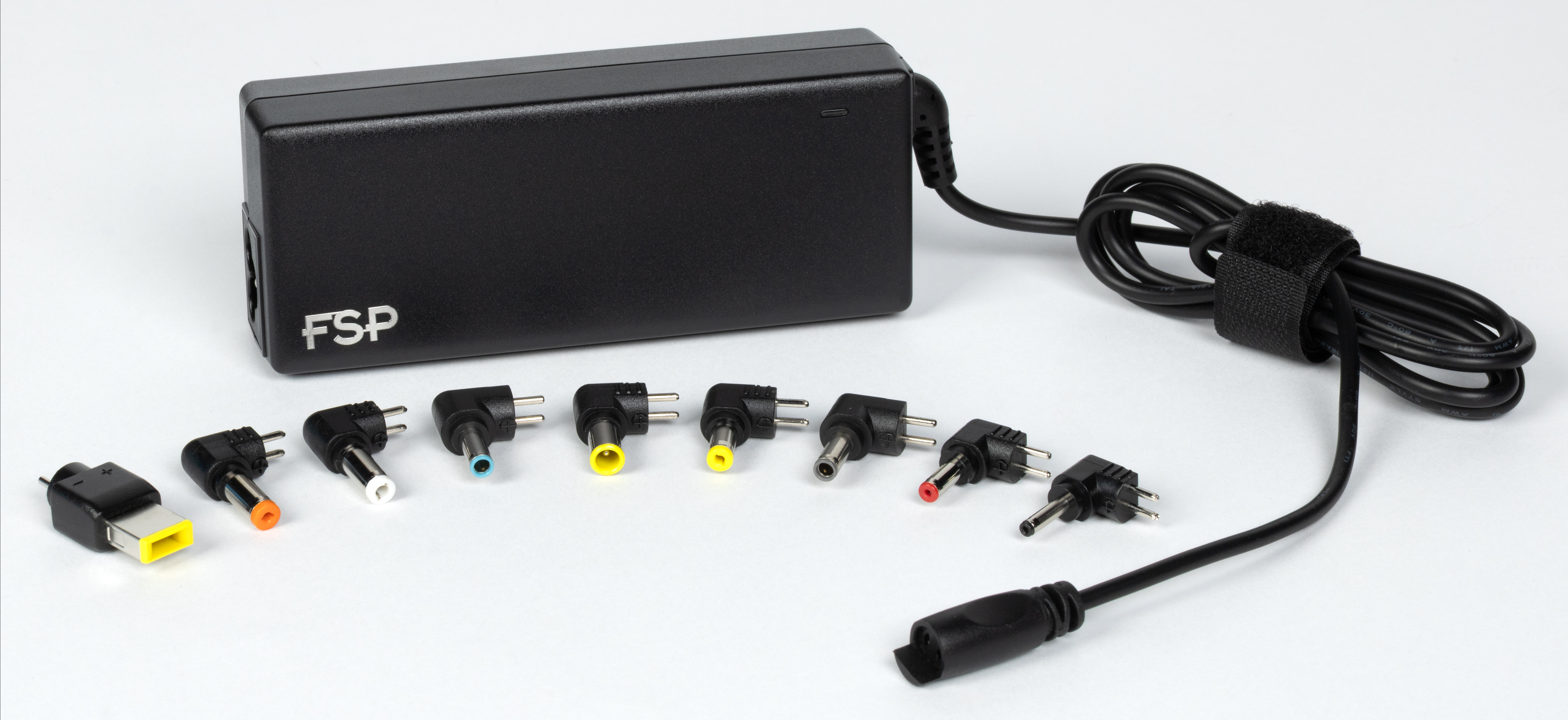

В комплекте 8 цилиндрических переходников (все Г-образные) и один прямоугольный (прямой):
| Диаметр, мм | Цвет | Совместимость | |
|---|---|---|---|
| Внешний | Внутренний | ||
| 4,75 | 1,7 | желтый | HP |
| 5,5 | 2,5 | белый | Toshiba, Lenovo |
| 6,5 | 1,4 (игла) | желтый | Sony |
| 5,5 | 1,7 | оранжевый | Acer, Asus |
| 4,0 | 1,1 | красный | Asus |
| 3,0 | 1,1 | черный | Acer, Asus, Samsung |
| 4,6 | 0,6 (игла) | серый | Dell, HP, Asus |
| 4,5 | 0,6 (игла) | синий | HP |

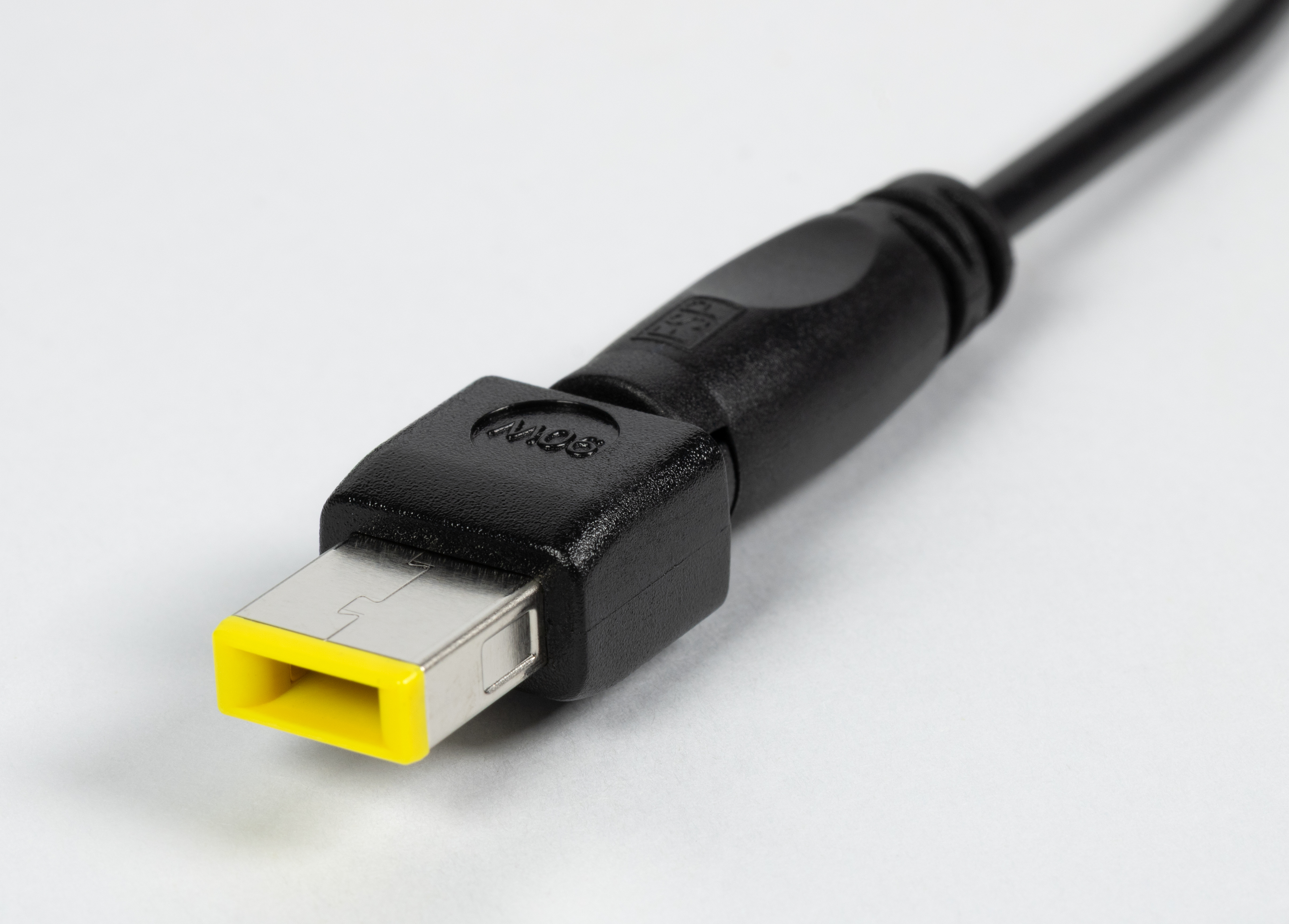

| Прямоугольный 11×4,65 мм (MN-310) | желтый | Lenovo | |
Как положено, «плюс» — на центральном (внутреннем) контакте, «минус» — на наружном.
К сожалению, набор не исчерпывающий: например, нет переходников с цилиндрическими коннекторами 5,5×2,1 и 4,0×1,7 мм, такие тоже встречаются в ноутбуках; в ряде случаев вместо первого может подойти 5,5×2,5 мм, но для гарантированно хорошего электрического контакта лучше бы иметь точно совпадающие размеры. При этом зачем-то положили два предельно близких типоразмера 4,6×0,6 и 4,5×0,6 мм с внутренней иглой — вряд ли десятая доля миллиметра разницы во внешних диаметрах играет существенную роль, к тому же владелец ноутбука без помощи штангенциркуля не сможет понять, какой из двух ему нужен, а «цветовая дифференциация штанов» (серый/синий) у штатного БП ноутбука может быть иной.
Интересно, что в инструкции упоминаются 15 разновидностей переходников, включая только что упомянутые 5,5×2,1 и 4,0×1,7 мм.
Список совместимости достаточно условный, но именно такие сведения приведены на сайте производителя.

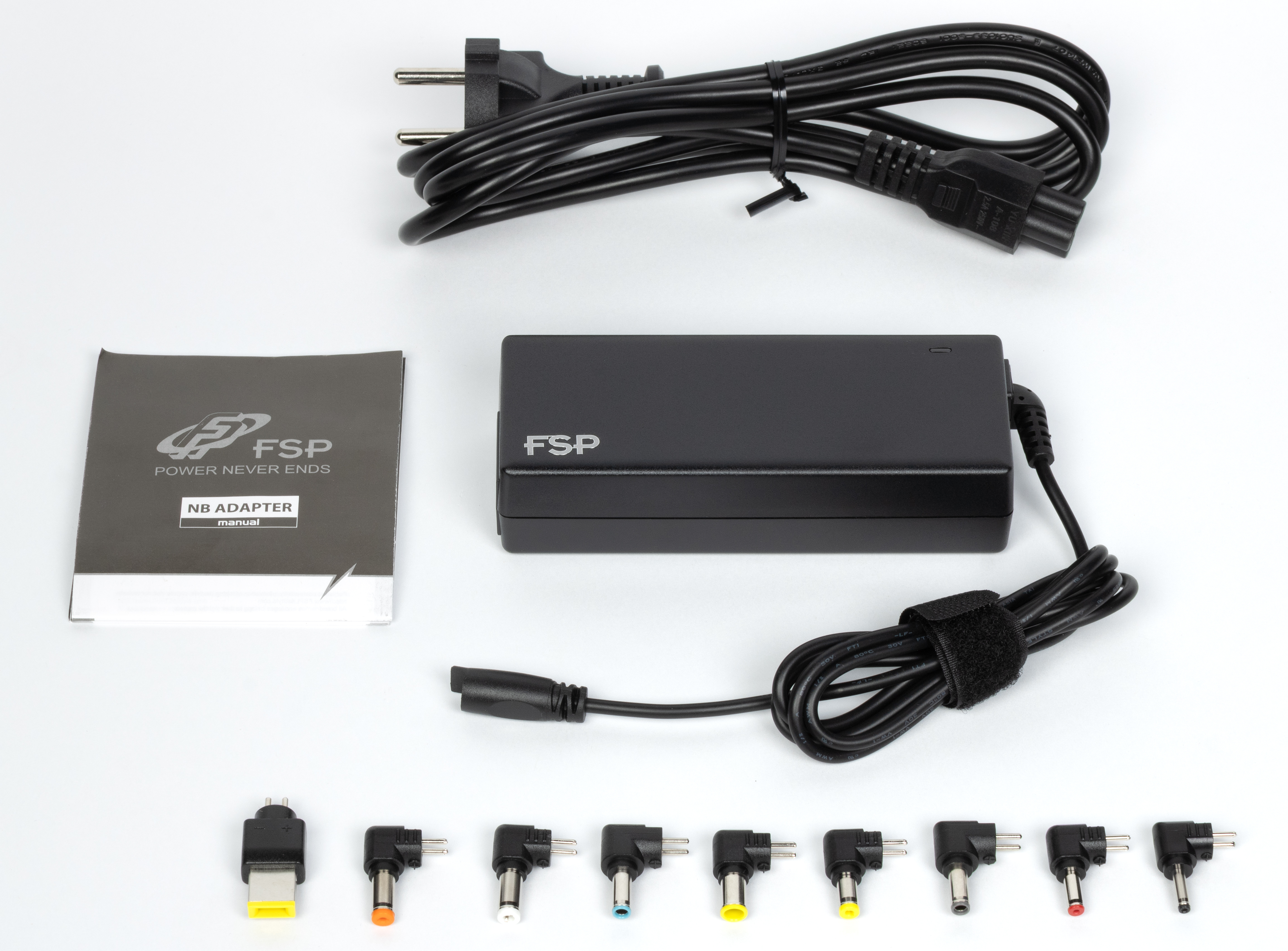

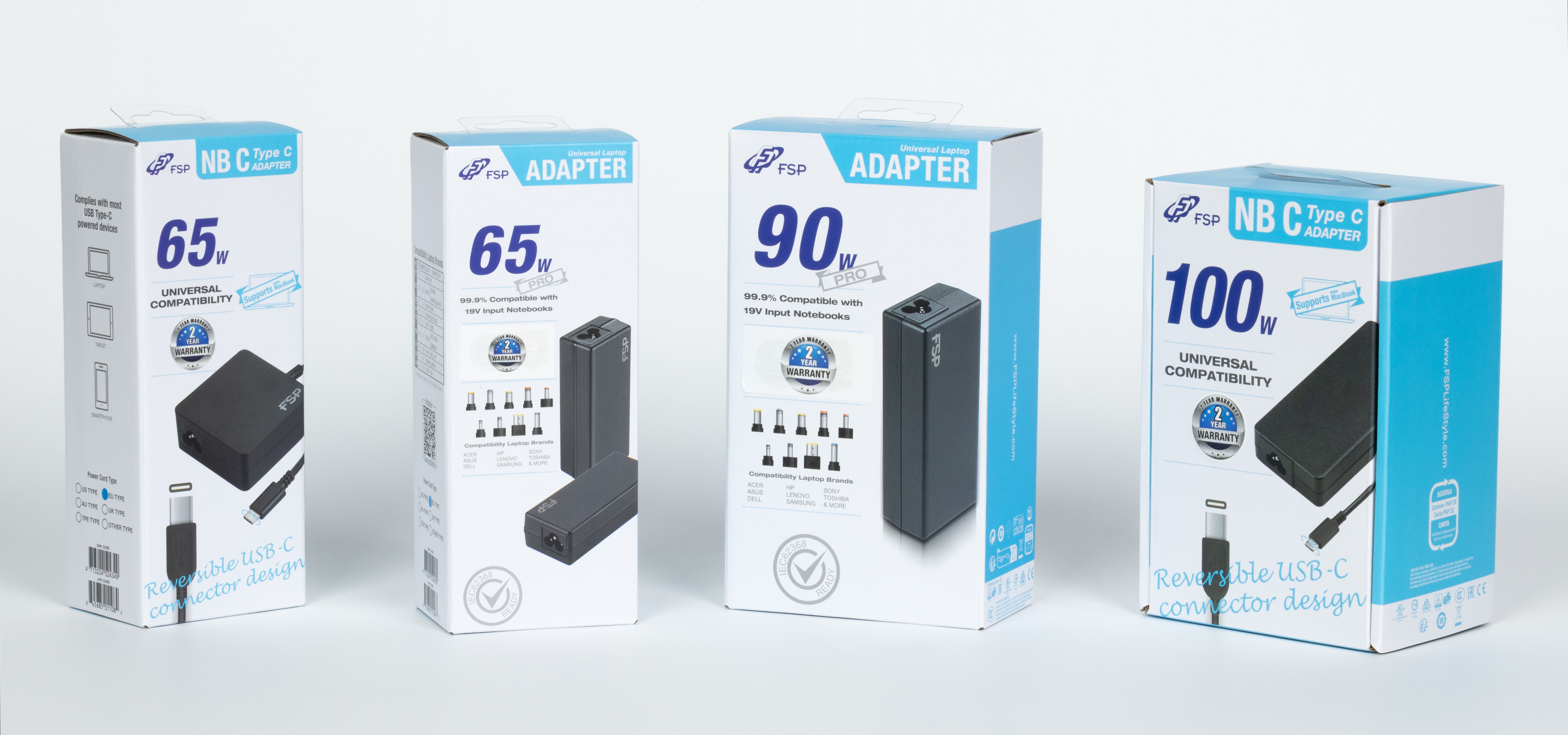

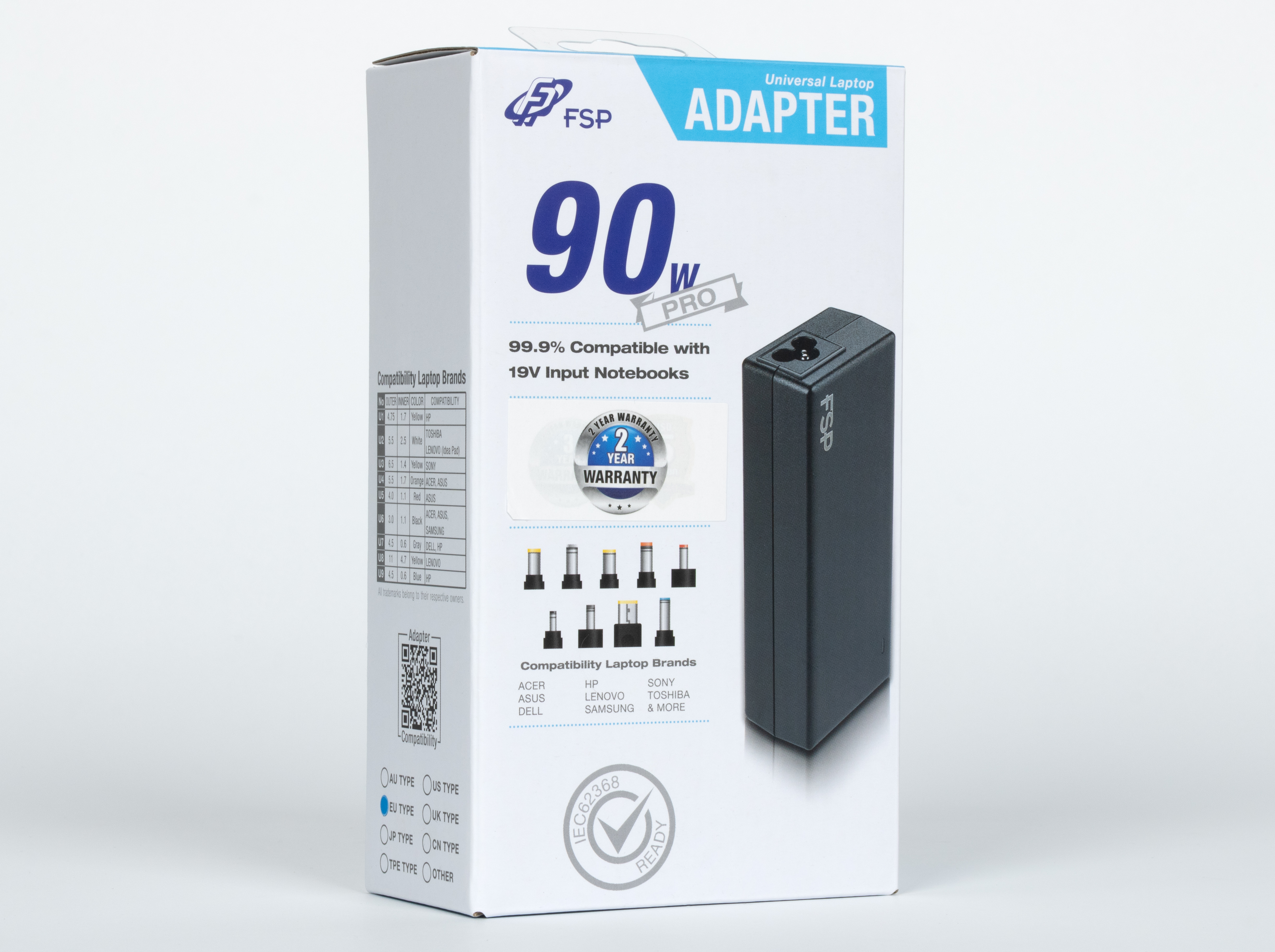

Устройства поставляются в хорошо оформленных коробках с европодвесом. В комплекте, кроме перечисленного выше, имеется инструкция на разных языках, включая русский.
Характеристики
Вот список заявленных параметров:
| Адаптер | FSP NB Pro 90 | FSP NB Pro 65 |
|---|---|---|
| Артикул | FSP090-DBBN3 | FSP065-RBBN3 |
| Входные параметры | 100—240 В 1,5 А 50/60 Гц |
|
| Выходная мощность | 90 Вт | 65 Вт |
| Выходное напряжение | 19 В | |
| Выходной ток | до 4,74 А | до 3,42 А |
| Эффективность (КПД) | ≥88% | |
| Защита | от перегрузки, перегрева, короткого замыкания, импульсных перенапряжений | |
| Размеры (измерено нами, без выходного кабеля) | 128×52×31 мм | 108×47×30 мм |
| Вес нетто / брутто (измерено нами) | 280 г (+ кабель 160 г) / 530 г | 200 г (+ кабель 160 г) / 450 г |
| Описание на официальном сайте | fsplifestyle.com | fsplifestyle.com |
| Ориентировочная цена в России | от 3200 рублей | от 2100 рублей |
Обозначенное напряжение в 19 вольт не должно смущать владельцев ноутбуков с 20-вольтовым питанием: адаптеры годятся для устройств, которым требуется 18-20 В (причем не обязательно ноутбуков, а любых — лишь бы гнездо питания соответствовало одному из имеющихся переходников, а потребление было не больше заявленного для данного БП).
На официальном сайте упоминается и более мощная модель FSP NB Slim Pro для нагрузок до 120 Вт (19 В / 6,32 А), у нее более широкий корпус с меньшей толщиной (26 мм, такой удобнее носить в сумке с ноутбуком) и десять переходников.
Тестирование
Тестировать будем модель на 90 ватт, подключая лабораторную нагрузку через переходник 5,5×2,5 мм.
Результаты в таблице:
| Нагрузка, Вт | 0 | 30 | 50 | 65 | 90 | 100 |
|---|---|---|---|---|---|---|
| Ток, А | 0 | 1,85 | 2,7 | 3,5 | 4,9 | 5,4 |
| Выходное напряжение, В | 18,9 | 18,8 | 18,7 | 18,6 | 18,4 | 18,4 |
| Уровень пульсаций (макс.), мВ | 75 | 160 | 190 | 200 | 225 | 235 |
| Потребление от сети 220 В, Вт | <1 | 32,0 | 54,3 | 70,7 | 98,2 | 109,6 |
| КПД | — | 94% | 92% | 92% | 92% | 91% |
| Потребление от сети 220 В, В·А | <1 | 59,2 | 59,4 | 75,4 | 104,7 | 115,2 |
| Значение PF | — | 0,54 | 0,92 | 0,92 | 0,92 | 0,91 |
За 30 минут работы с нагрузкой 90 Вт, которая заявлена как максимальная рабочая, корпус нагрелся заметно, но не критически: в самом горячем месте (нижняя плоскость, ближе к выходу) на 32-33 °C выше температуры в помещении.
Если подключить к адаптеру тестовую нагрузку мощностью 100 Вт, то сразу сработает защита, напряжение на выходе восстановится автоматически после снятия перегрузки. При подключении нагрузки 95 Вт защита не срабатывает, и если быстро, но плавно поднять с 95 до 100 ватт (у реальных устройств моментальных скачков и не бывает), адаптер будет работать длительно — не менее 30 минут, дольше попросту не ждали. За это время максимальный нагрев был на 38-39 градусов.
То есть перегрузочная способность очень неплохая, не менее 10-11%, причем работать с такой перегрузкой адаптер может длительно, а не несколько минут.
При дальнейшем плавном нарастании нагрузки работоспособность сохраняется: даже при 115 Вт (18,3 В / 6,3 А) работает минимум 10 минут, а защита от перегрузки срабатывает лишь при 125-126 Вт.
КПД при сколь-нибудь значимых токах соответствует заявленным «≥88%» и даже выше, а коэффициент мощности при существенных нагрузках близок к единице, но при малых заметно снижается.
Кроме того, выявлена неплохая стабильность выходного напряжения во всем диапазоне токов.
Адаптеры FSP NB C 100 Вт и 65 Вт
Описание

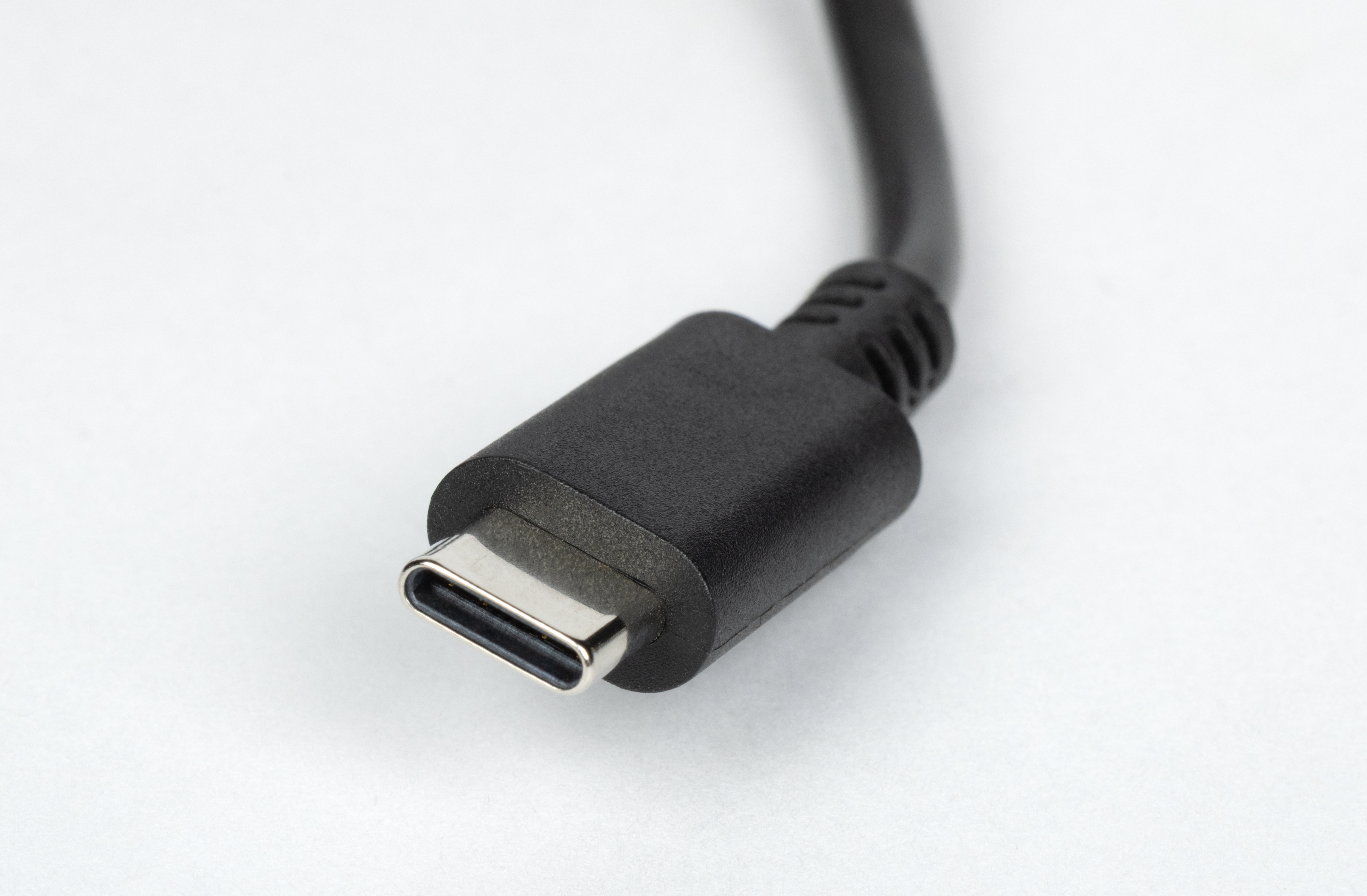

Эти адаптеры предназначены для работы с любыми устройствами, поддерживающими технологию Power Delivery, и подключаются разъемом Type-C.

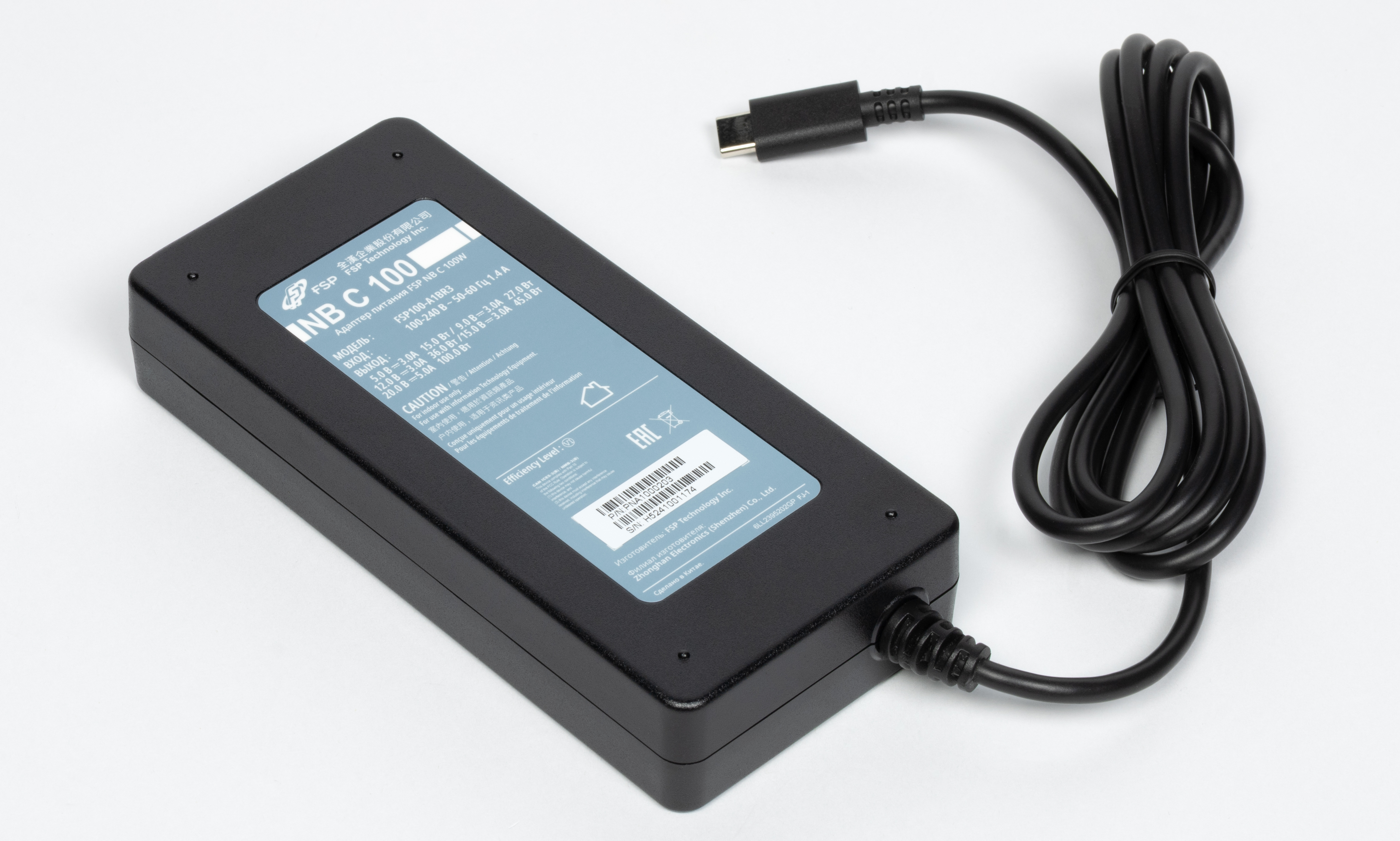

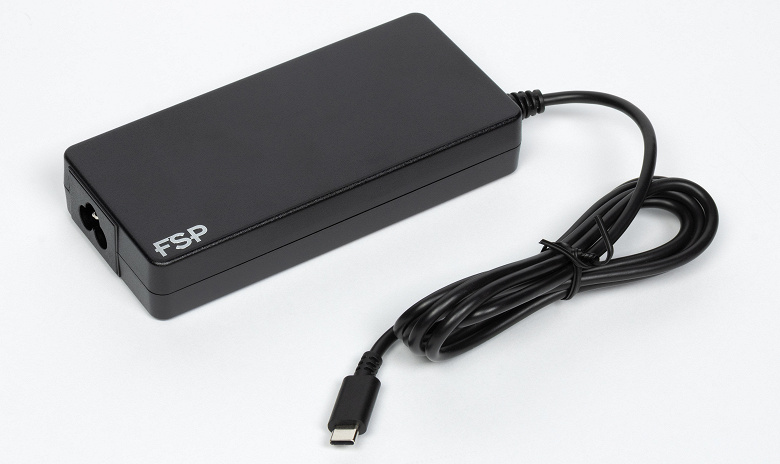

Цвет корпуса черный матовый, индикатора включения нет. У 100-ваттного адаптера корпус в виде вытянутого бруска, 65-ваттный в продольном сечении квадратный и гораздо компактнее, хотя и немного толще.
На одном из коротких торцов расположено гнездо IEC C6 для подключения к внешней сети переменного тока с помощью кабеля из комплекта (такого же, как и у ранее рассмотренной пары устройств), из другого под прямым углом выходит кабель для нагрузки (у 100-ваттного длиной 1,45 м, у 65-ваттного — 0,95 м, сечение не обозначено), на его свободном конце коннектор Type-C (тоже без изгиба). Стяжки-липучки нет.

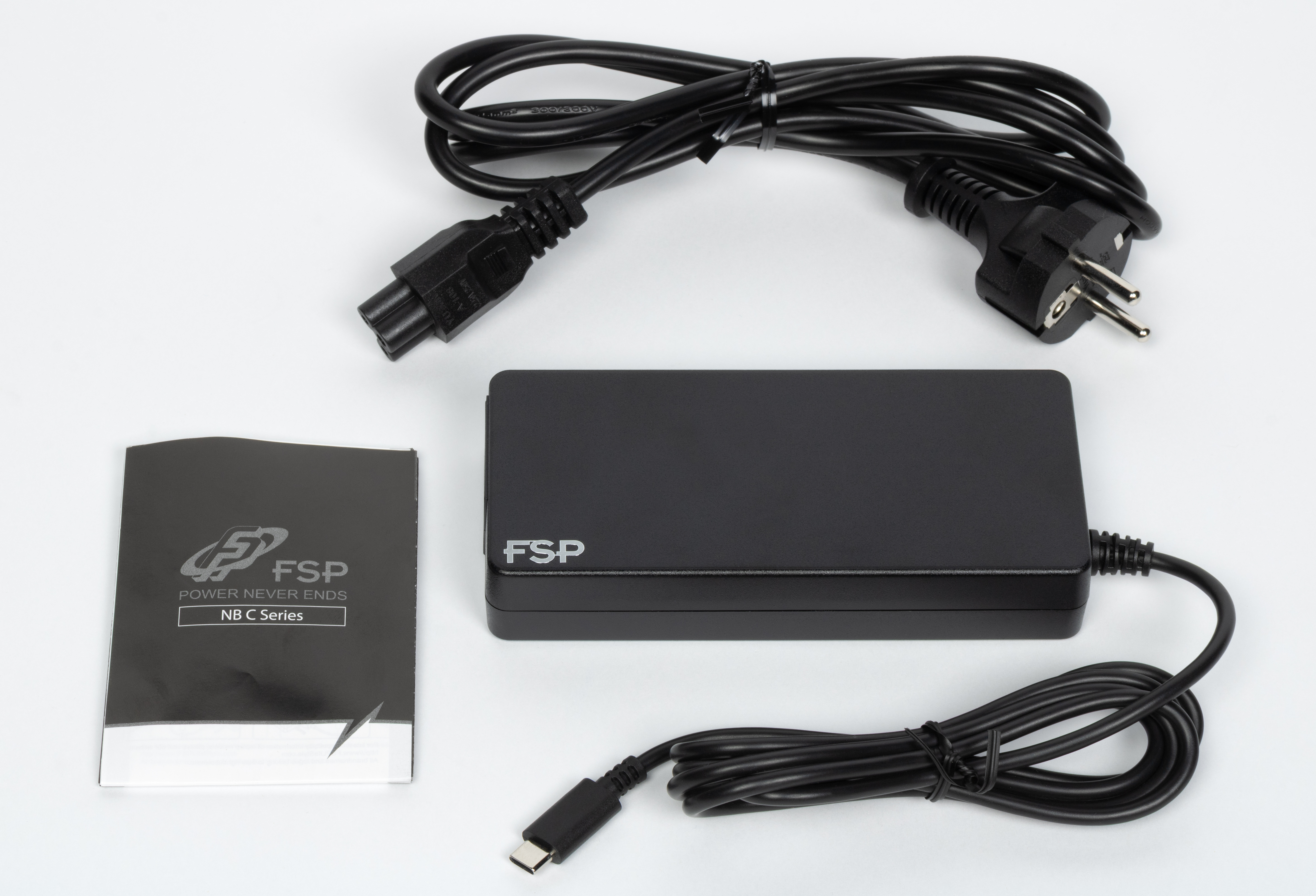

Устройства поставляются в хорошо оформленных коробках с европодвесом.
В комплекте, кроме перечисленного выше, имеется инструкция на разных языках, включая русский.
Характеристики
Вот список заявленных параметров:
| Адаптер | FSP NB C 100 | FSP NB C 65 |
|---|---|---|
| Артикул | FSP100-A1BR3 | FSP065-A1BR3 |
| Входные параметры | 100—240 В 1,4 А 50/60 Гц |
100—240 В 1,7 А 50/60 Гц |
| Выходная мощность | 100 Вт | 65 Вт |
| Режимы Power Delivery | 5V@3A, 9V@3A, 12V@3A, 15V@3A, 20V@5A | 5V@3A, 9V@3A, 12V@3A, 15V@3A, 20V@3.25A |
| Эффективность (КПД) | ≥88% (в 20-вольтовом режиме) | |
| Защита | от перегрузки, перегрева, короткого замыкания, импульсных перенапряжений | |
| Размеры (измерено нами, без выходного кабеля) | 140×65×25 мм | 66×66×29 мм |
| Вес нетто / брутто (измерено нами) | 330 г (+ кабель 160 г) / 635 г | 165 г (+ кабель 160 г) / 380 г |
| Описание на официальном сайте | fsplifestyle.com | fsplifestyle.com |
| Ориентировочная цена в России | от 3300 рублей | от 2200 рублей |
Тестирование
Тестировать будем модель на 100 ватт, подключая лабораторную нагрузку и задавая режимы PD внешним триггером.
Начинаем с проверки поддерживаемых режимов: тестер подтвердил все пять заявленных от 5V@3A до 20V@5A.
Теперь немного о лимитах мощности, обозначенных в спецификации.
Сто ватт на выходе USB-C — это и многие современные флагманские смартфоны со сверхбыстрой зарядкой, и практически все ноутбуки с интегрированным видеоадаптером (не только офисного класса, таким обычно достаточно адаптера на 65 Вт, но и более продвинутые, имеющие максимальное потребление до 100 Вт), и даже некоторые игровые ноутбуки с дискретной видеокартой, но при непременном условии: не запускать «тяжелые» приложения, включая современные игры. В отдельных особо мощных игровых моделях можно будет заряжать батарею при выключенном ноутбуке — такое мы видели в одном из флагманских ноутбуков Acer, штатный БП которого имеет мощность 400 Вт и подключается коннектором, допускающим токи до 20 А.

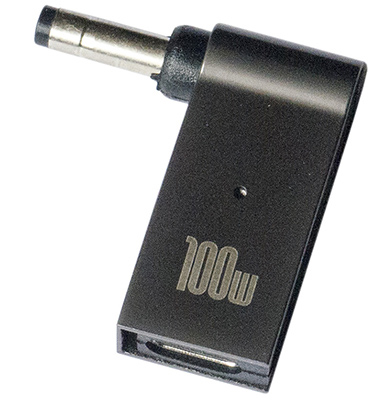

Если у вашего ноутбука нет порта USB-C с поддержкой Power Delivery, а для питания используется цилиндрический разъем того или иного типа, напомним о существовании переходников-адаптеров, имеющих вход Type-C, а на выходе может быть любой из разъемов, имеющихся в ноутбуках.
Внутри такого адаптера имеется чип, устанавливающий на выходе подключенного PD-источника режим 20V@3.25A (65 Вт) или 20V@5A (100 Вт); они вполне доступны и по ассортименту, и по цене, надо только не экономить и не покупать самый дешевый.
Переходим к проверке с тестовой нагрузкой; напряжения измерялись на разъеме Type-C — иное попросту невозможно: выходной кабель нельзя менять. Нагрев (относительно температуры в помещении) обозначен максимальный из зафиксированных в разных местах корпуса.
Как и с предыдущим образцом, нагрузка устанавливалась на уровне 95% от максимума и плавно повышалась до указанных в таблице величин (их выбирали с небольшим превышением заявленного), а если сразу подключить предельную мощность, может сработать защита.
| Режим PD | Uxx | Мощность нагрузки | Напряжение на выходе | Уровень пульсаций (макс.) | Ток нагрузки | Нагрев за 30 минут |
|---|---|---|---|---|---|---|
| 5 В | 5,0 В | при плавном повышении до 19-20 Вт срабатывает защита | ||||
| 18 Вт | 5,0 В | 90 мВ | 3,61 А | на 11-12 °C | ||
| 9 В | 9,0 В | при плавном повышении до 35-36 Вт срабатывает защита | ||||
| 33 Вт | 9,0 В | 130 мВ | 3,67 А | на 15-16 °C | ||
| 12 В | 12,0В | при плавном повышении до 47-48 Вт срабатывает защита | ||||
| 40 Вт | 11,9 В | 170 мВ | 3,36 А | на 16-17 °C | ||
| 15 В | 15,0 В | при плавном повышении до 59-60 Вт срабатывает защита | ||||
| 48 Вт | 14,9 В | 200 мВ | 3,22 А | на 19-20 °C | ||
| 20 В | 20,0 В | при плавном повышении до 111-112 Вт срабатывает защита | ||||
| 100 Вт | 19,9 В | 230 мВ | 5,03 А | на 27-28 °C | ||
| 110 Вт | 19,9 В | 245 мВ | 5,54 А | на 34-35 °C | ||
При срабатывании защиты достаточно снять нагрузку.
Долговременная перегрузочная способность существенная: не меньше 10%, при малых выходных напряжениях даже 20%, а кратковременное превышение над заявленным максимумом во всех режимах, кроме 20V@5A, может быть и заметно больше.
Напряжение на выходе в диапазоне нагрузок стабильное.
Для оценки КПД и параметров потребления таблица отдельная:
| Режим | 5V@3A | 9V@3A | 12V@3A | 15V@3A | 20V@5A | 20V@5A |
|---|---|---|---|---|---|---|
| Мощность нагрузки, Вт | 18 | 33 | 40 | 48 | 100 | 110 |
| Потребление от сети переменного тока, Вт | 21,5 | 37,4 | 44,2 | 52,9 | 109,8 | 121,3 |
| КПД | 84% | 88% | 90% | 91% | 91% | 91% |
| Потребление от сети переменного тока, В·А | 43,8 | 74,4 | 84,0 | 59,5 | 116,7 | 128,4 |
| Значение PF | 0,49 | 0,50 | 0,52 | 0,88 | 0,94 | 0,94 |
В отсутствие нагрузки в любом режиме потребление менее 1 Вт (В·А).
Заявлен КПД не менее 88%, но с пометкой «at 20V output», и действительно: в 20-вольтовом режиме КПД выше 90%, то же самое в 15-вольтовом режиме. При понижении напряжения КПД снижается, при пяти вольтах достигая 84%.
То же происходит и с коэффициентом мощности: в 20-вольтовом режиме он близок к единице, а если напряжение меньше, то PF снижается, причем существенно.
Итог
Исследованные адаптеры FSP для питания ноутбуков соответствуют заявленным параметрам и нормально работают даже при значительных перегрузках, показывая хорошую стабильность напряжения на выходе.
Г-образная форма переходников у моделей FSP NB Pro 65/90 Вт во многих случаях удобнее прямой — по крайней мере, коннектор не будет торчать из ноутбука на несколько сантиметров. Но порой это может быть и минусом: так, колодка на выходном кабеле адаптера, к которой подключаются переходники, имеет довольно большой диаметр (около 11 мм) и может помешать плотной фиксации в случаях, когда гнездо питания ноутбука находится в углублении. К тому же имеющийся в комплекте набор не охватывает многие варианты — в описании упомянуты пятнадцать разновидностей переходников, а поставляется только девять.
Поэтому гарантировать возможность работы с конкретным ноутбуком может только проверка с подключением его через такой адаптер к сети переменного тока, именно это мы рекомендуем делать при покупке.
Модели FSP NB С 65/100 Вт, поддерживающие технологию Power Delivery и оснащенные разъемом Type-C, более универсальные: они могут использоваться для питания самых разных мобильных устройств с PD и напряжением питания от 5 до 20 вольт. А если купить упоминавшийся в обзоре переходник-адаптер с цилиндрическим коннектором, соответствующим имеющемуся в вашем ноутбуке, то сфера применения этих адаптеров существенно расширится.
Наличие моделей с разной выходной мощностью позволит подобрать подходящий для конкретного ноутбука, не переплачивая при этом.
