Мы продолжаем изучать, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю. Особо хочу отметить, что исследование процессоров — в своем разделе.
Таблица основных отличий чипсетов AM5 двухлетней давности и последнего поколения.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Напоминаю, что B850 физически это тот же чип Promontory 21, то есть AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).
А теперь переходим к объекту сегодняшнего исследования: материнская плата Maxsun eSport B850M WiFi Ice. Эта матплата принадлежит среднебюджетной серии eSport, тем не менее, такую плату сейчас можно купить за 11 – 12 тысяч рублей, что говорит о том, что реально продукт – малобюджетный.

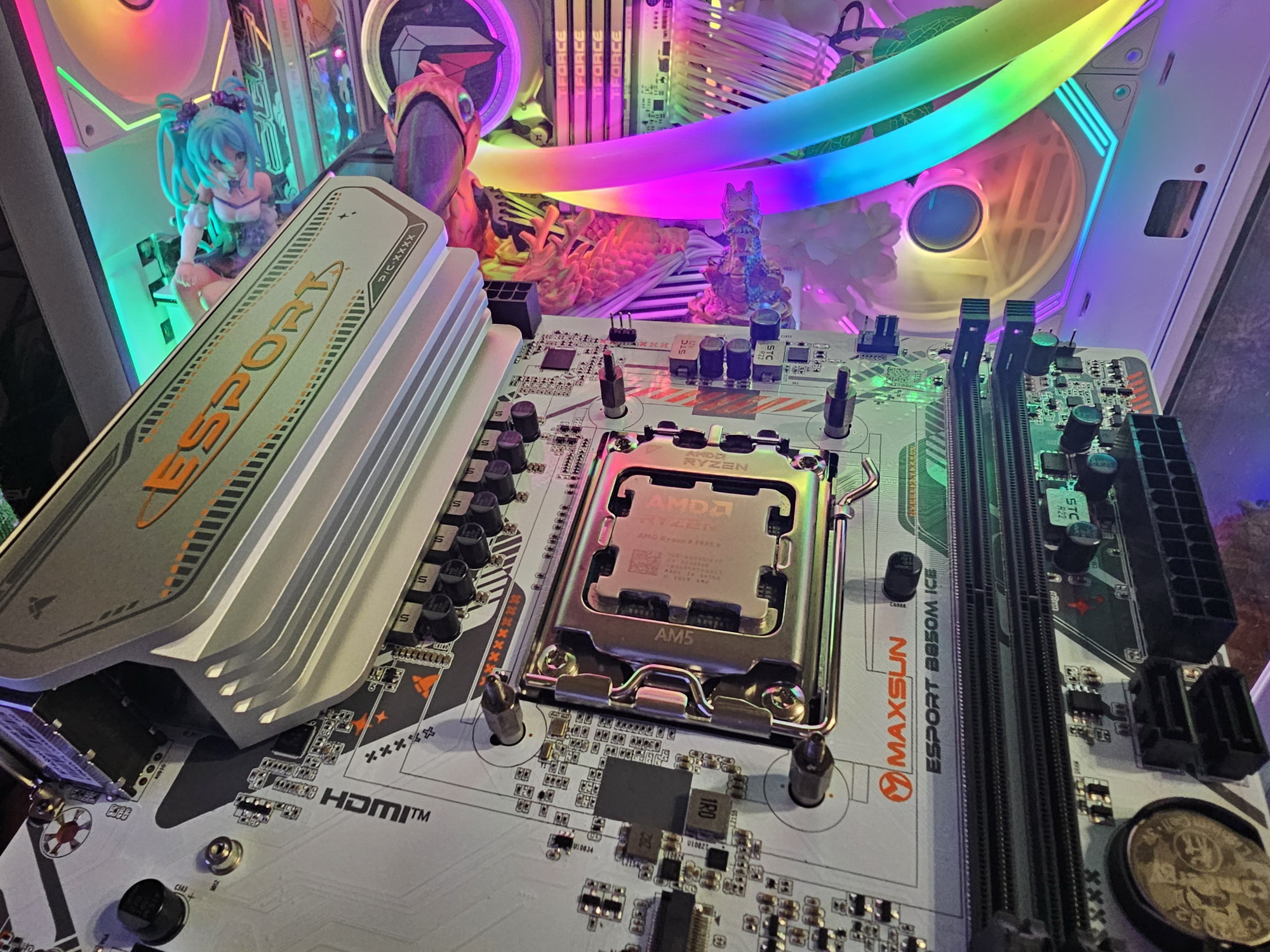

Maxsun eSport B850M WiFi Ice поставляется в коробке красивого дизайна серии eSport. Комплект размещен под платой в отдельном отсеке.

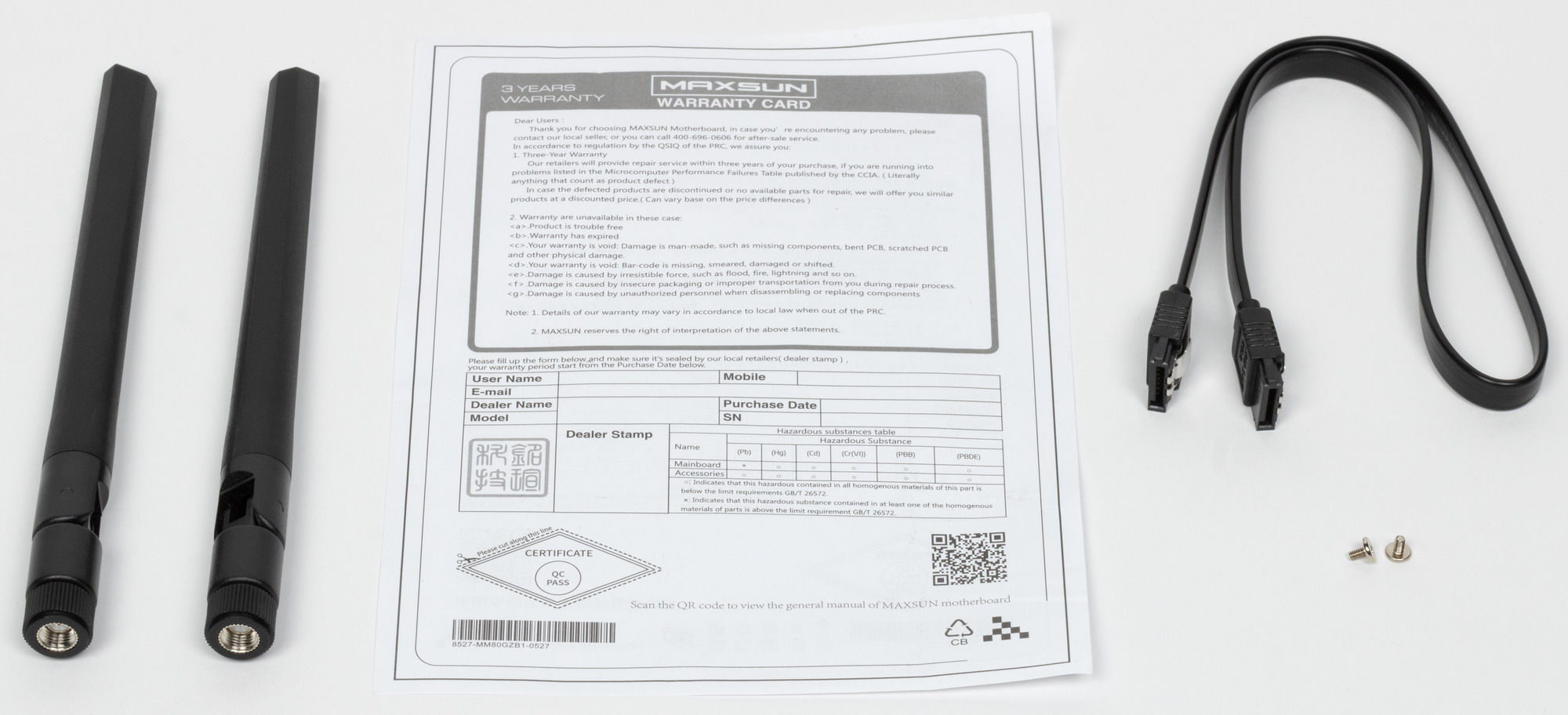

В комплект поставки входят: краткое руководство пользователя (детальное можно скачать с сайта производителя), один кабель SATA, запасные стойки для слотов M.2 и антенны встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

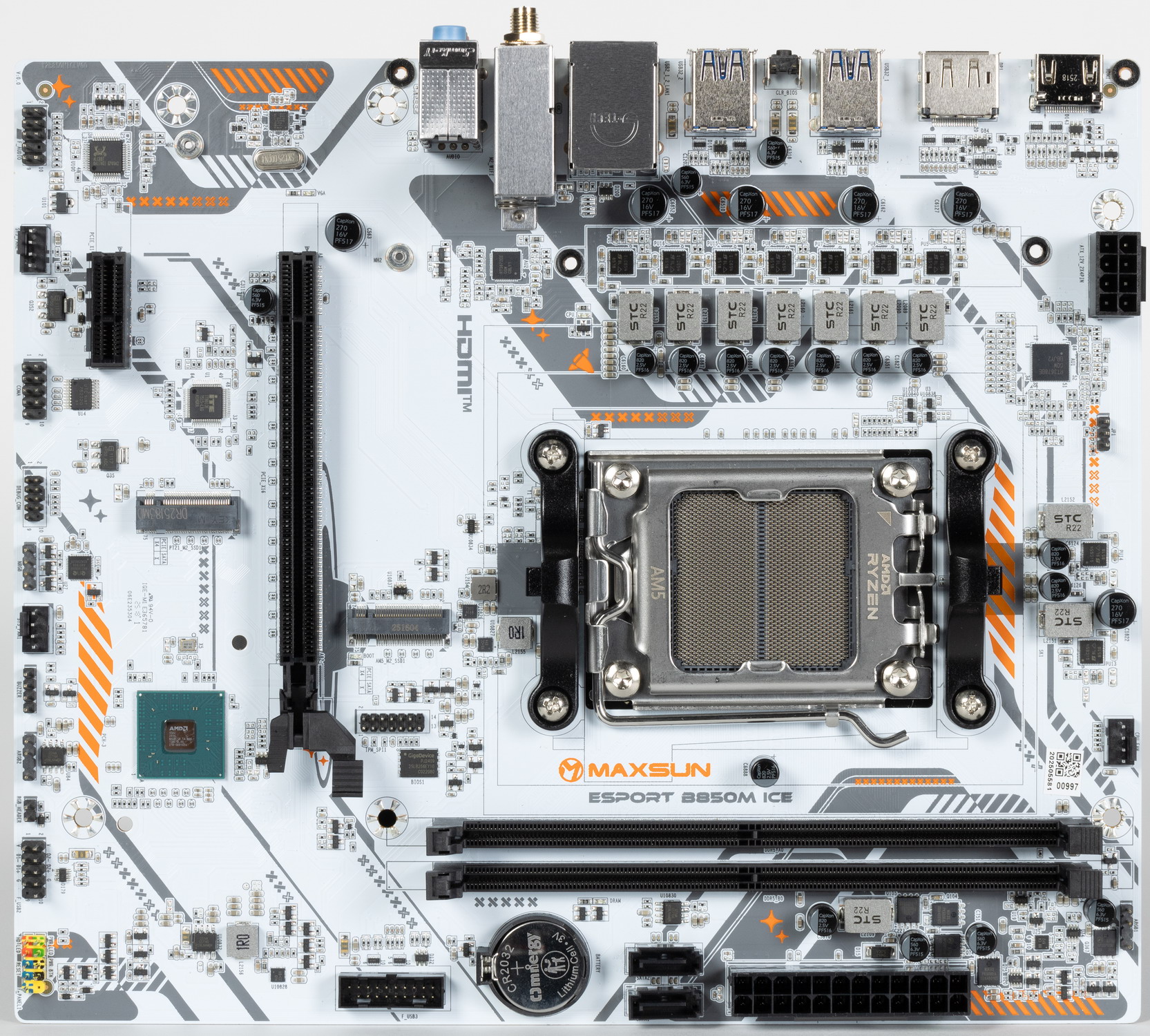

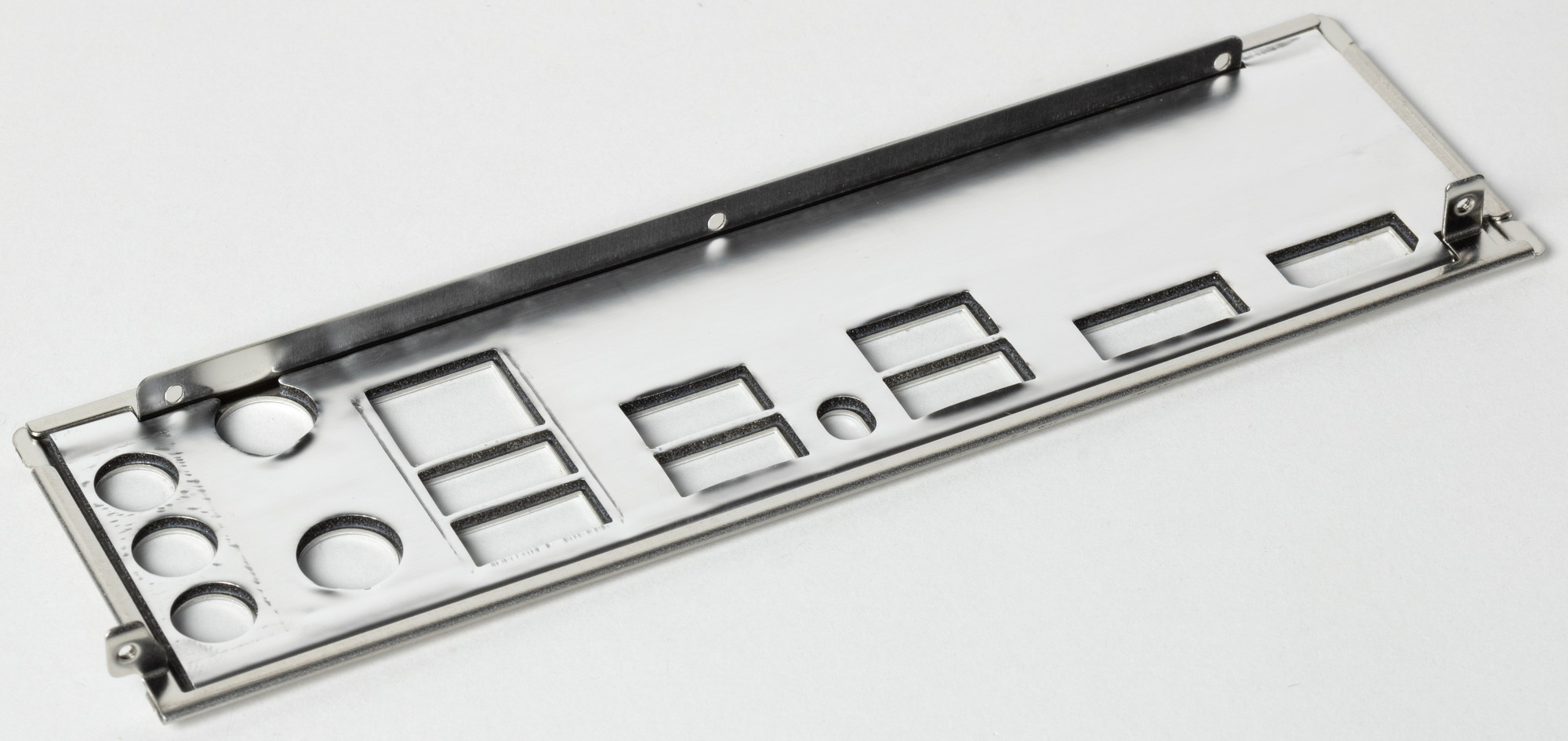

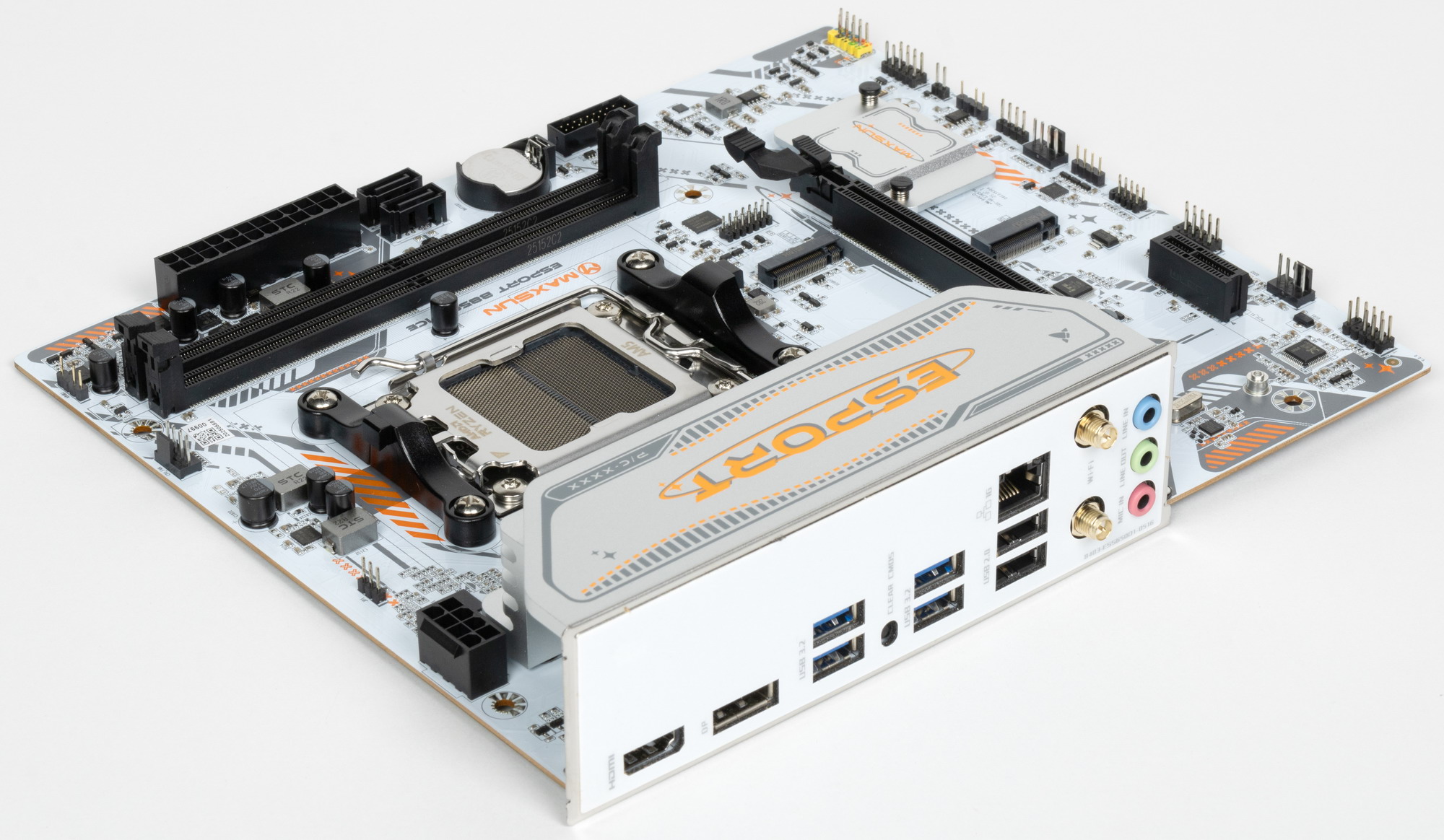

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

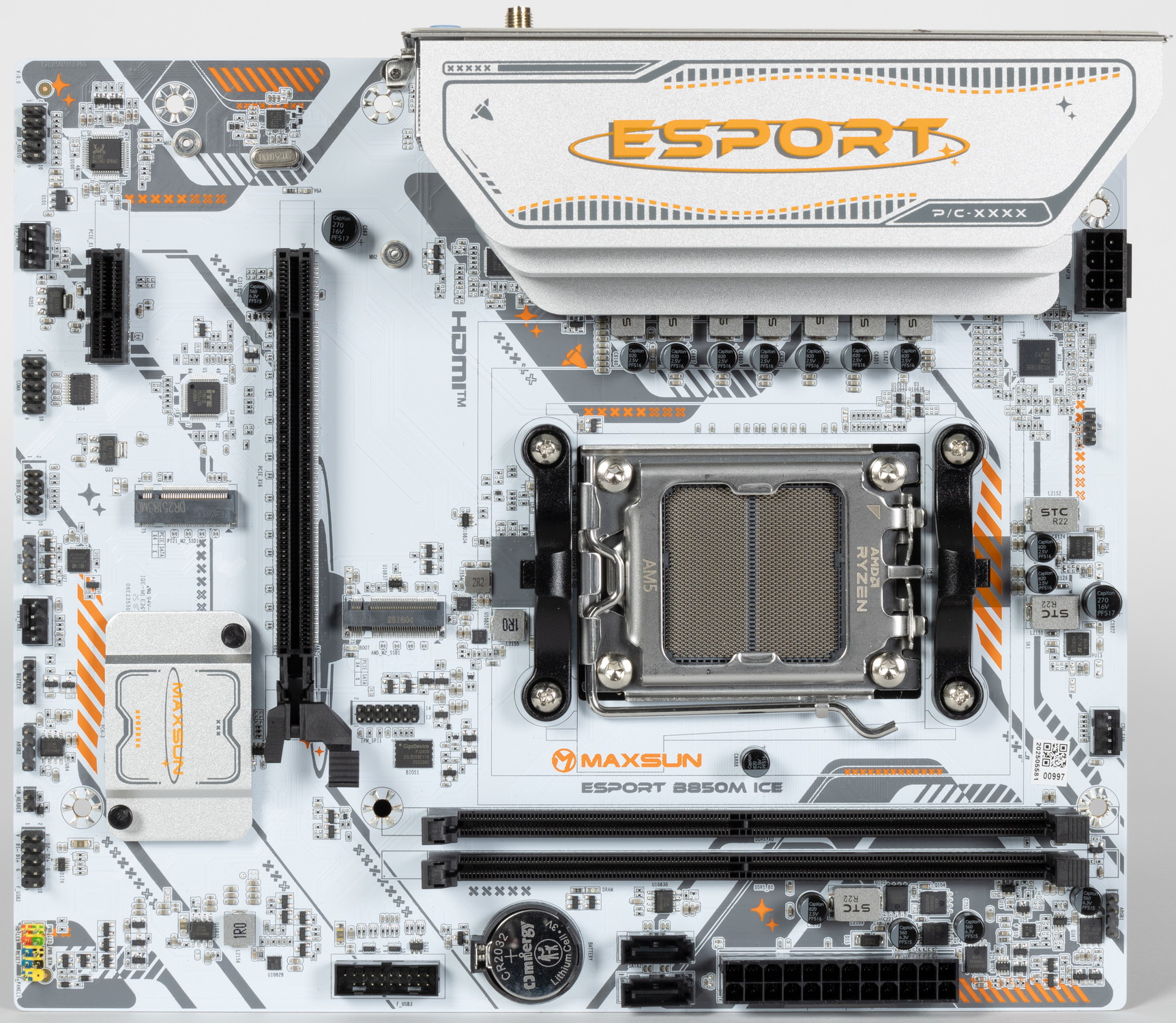

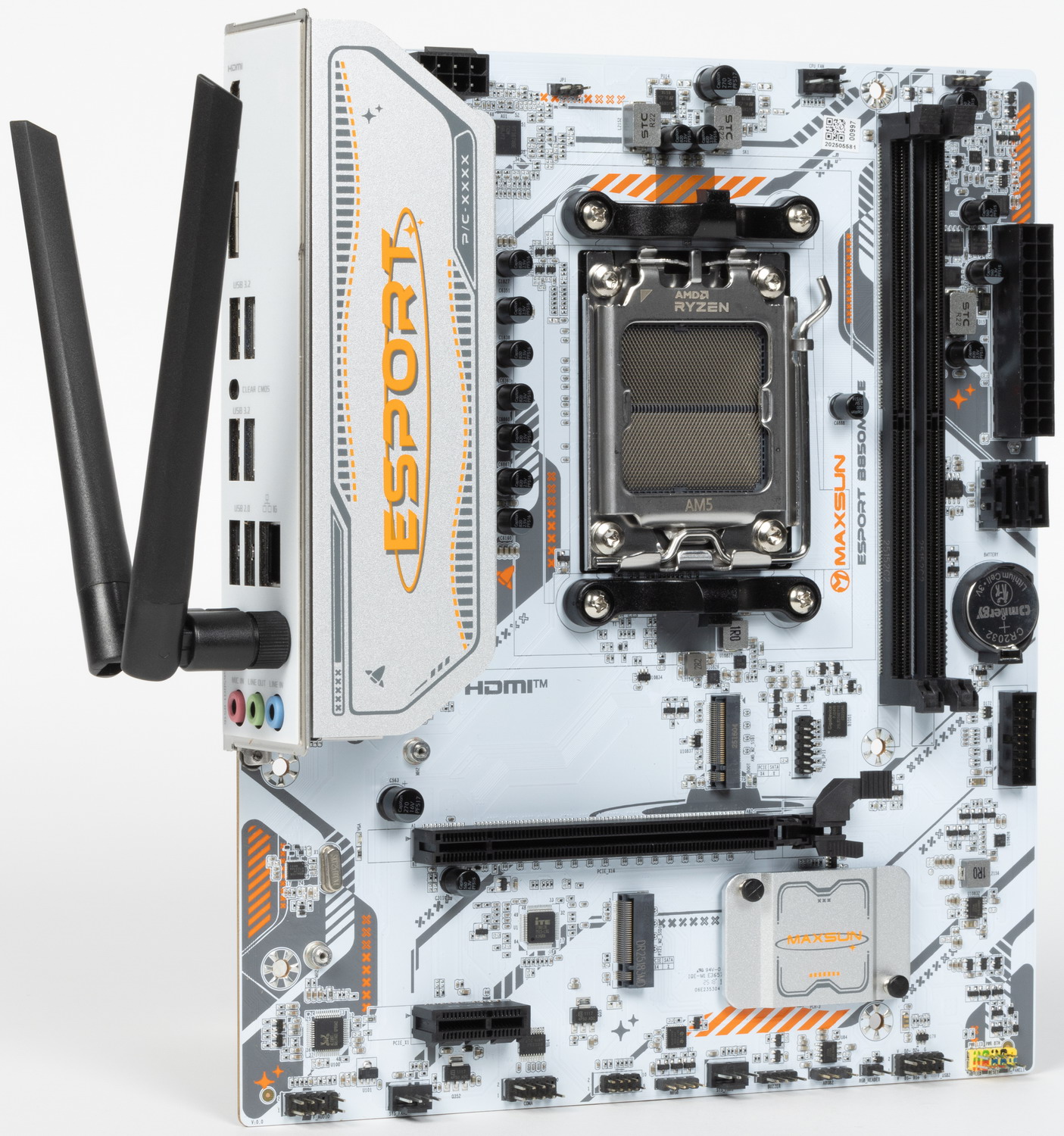

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170×170 мм, microATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun выполнена в форм-факторе microATX, имеет размеры 244×210 мм, и на ней имеются 6 монтажных отверстий для установки в корпус с.

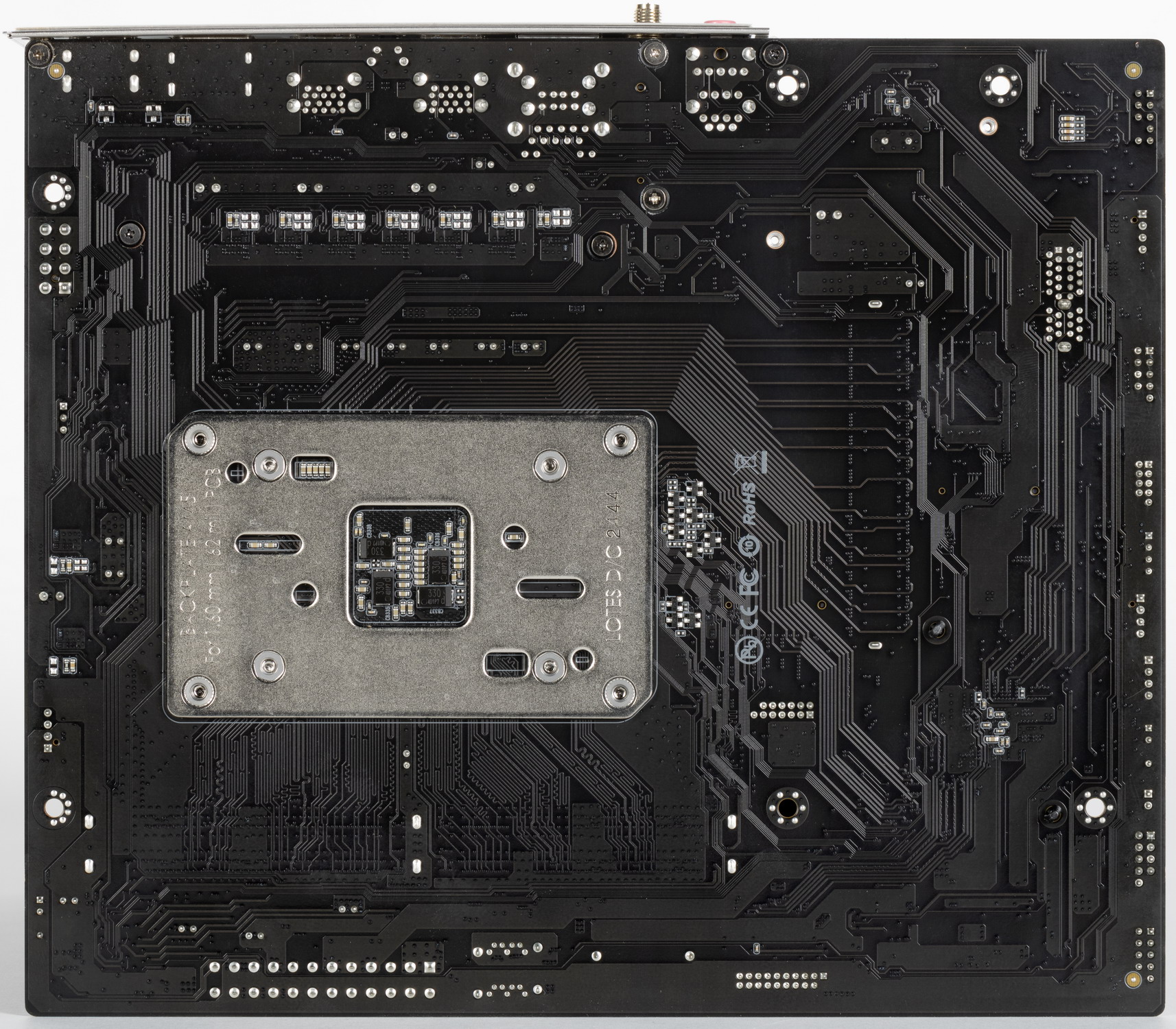

На оборотной стороне расположены некоторые электронные логические элементы. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы (в отличие от иных производителей, где дизайнеры тратят напрасные усилия над окраской и дизайном оборотной стороны, в данном случае производитель поступил разумно: оставив простой черный цвет текстолита без изысков).
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B850 |
| Память | 2 × DDR5, до 8000 МТ/с (XMP), до 96 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (5.1) |

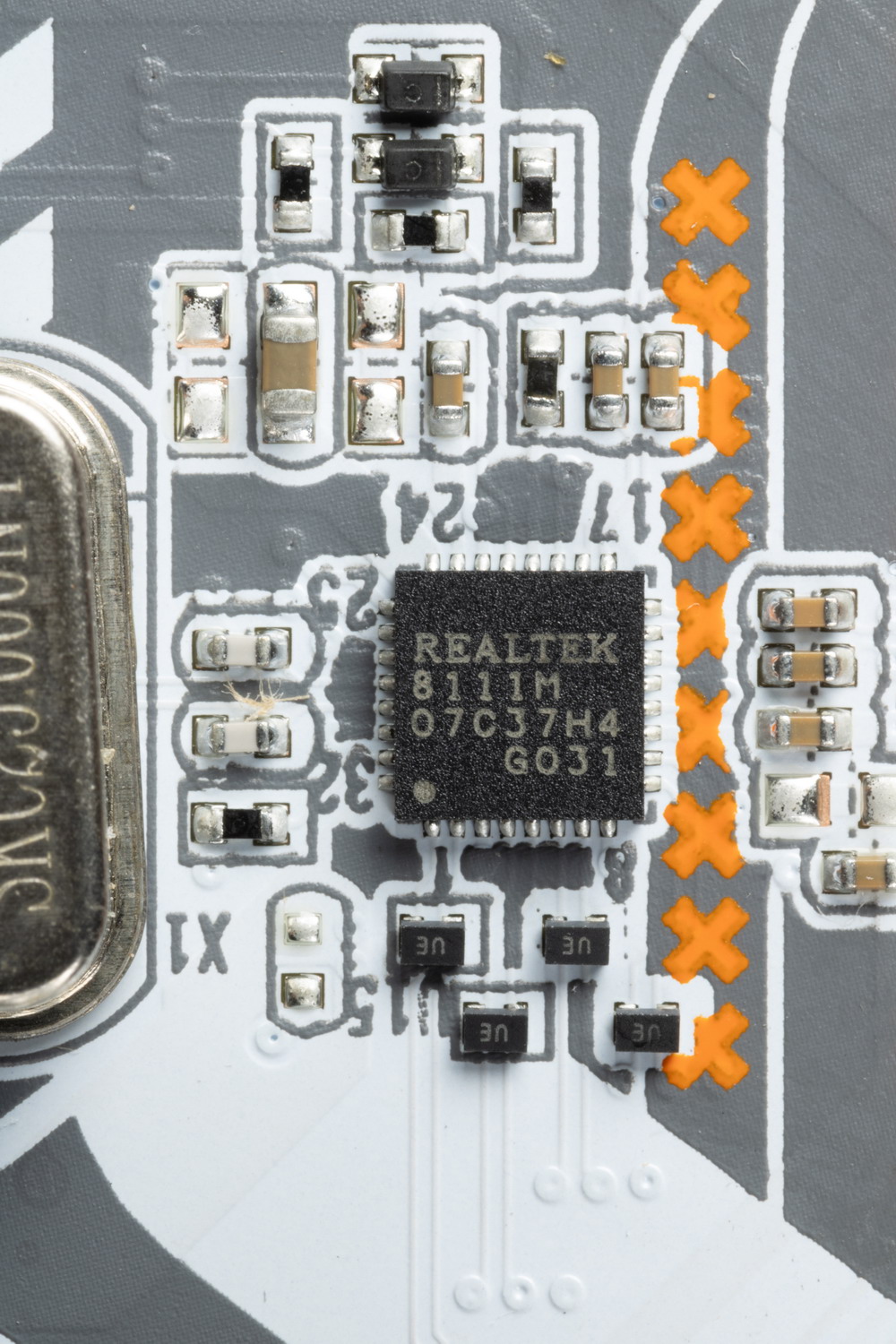

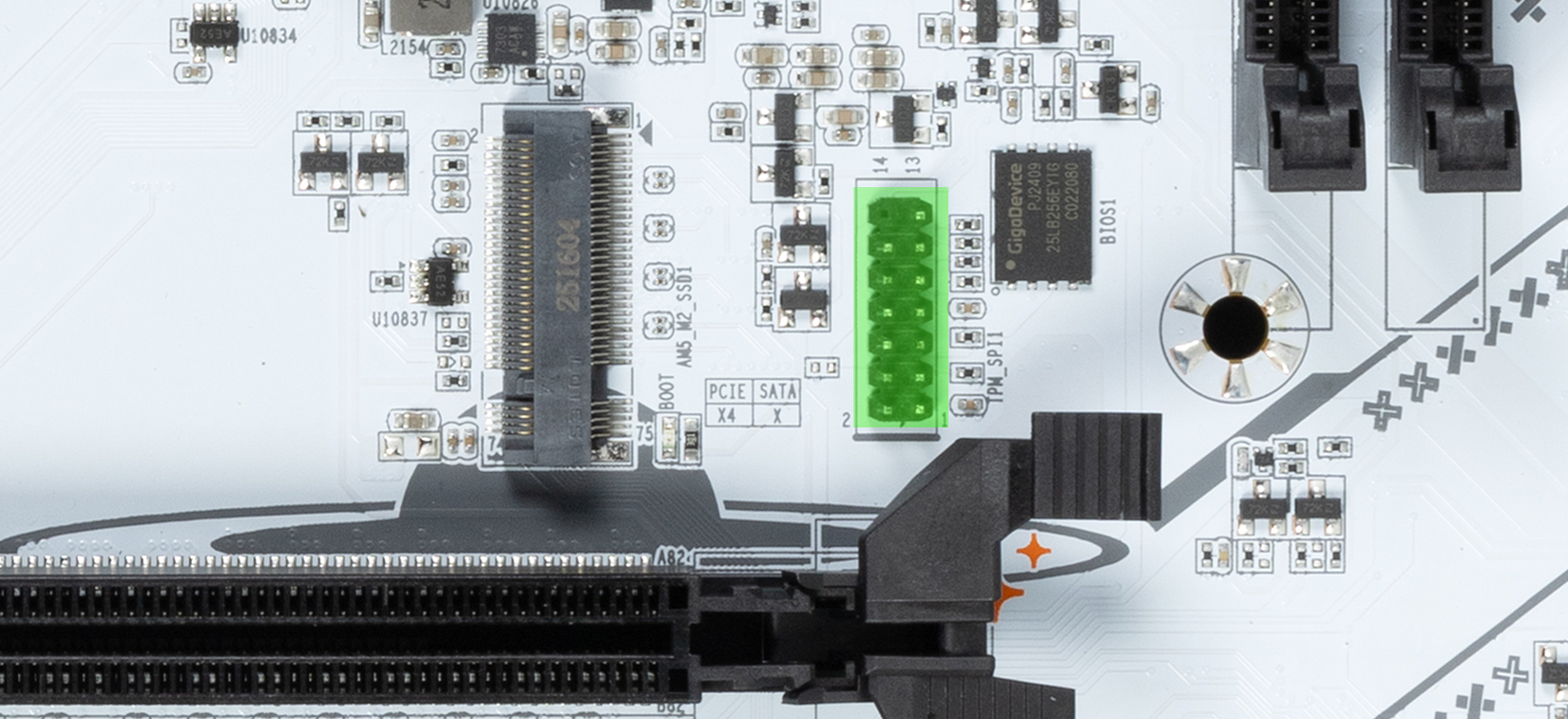

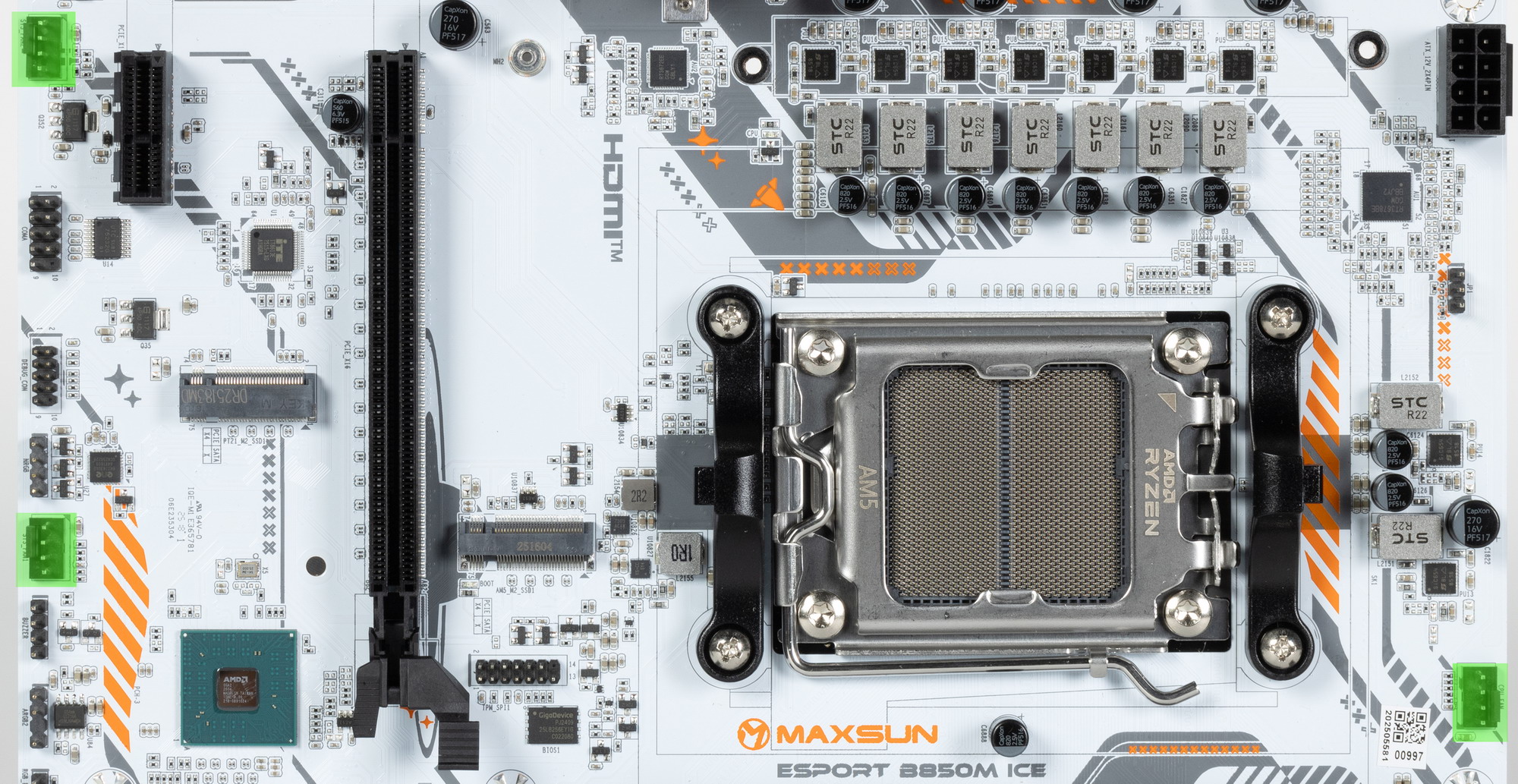

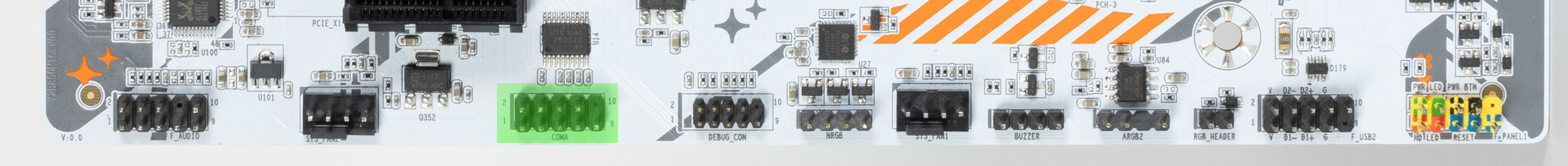

| Сетевые контроллеры | 1 × Realtek RTL8111 Ethernet 1 Гбит/с 1 × Realtek Dual Band Wireless RTL8852 (Wi-Fi6E 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16, режим x16/X8+X8/X4+X4+X4+X4) 1 × PCIe 3.0 x1 (PCIe x1, режим x1) |
| Разъемы для накопителей | 2 × SATA 6 Гбит/с (B850) 1 × M.2 (M.2_A, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_B, B850, PCIe 4.0 x4 для устройств формата 2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B850) 2 × USB 2.0: 2 порта Type-A (черные) (B850) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B850) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (B850) |
| Разъемы на задней панели | 2 × USB 2.0 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DP (выход) 1 × HDMI (выход) 1 кнопка сброса CMOS 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем COM-порт 1 разъем для подключение систем безопасности TPM 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | microATX (244×210 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

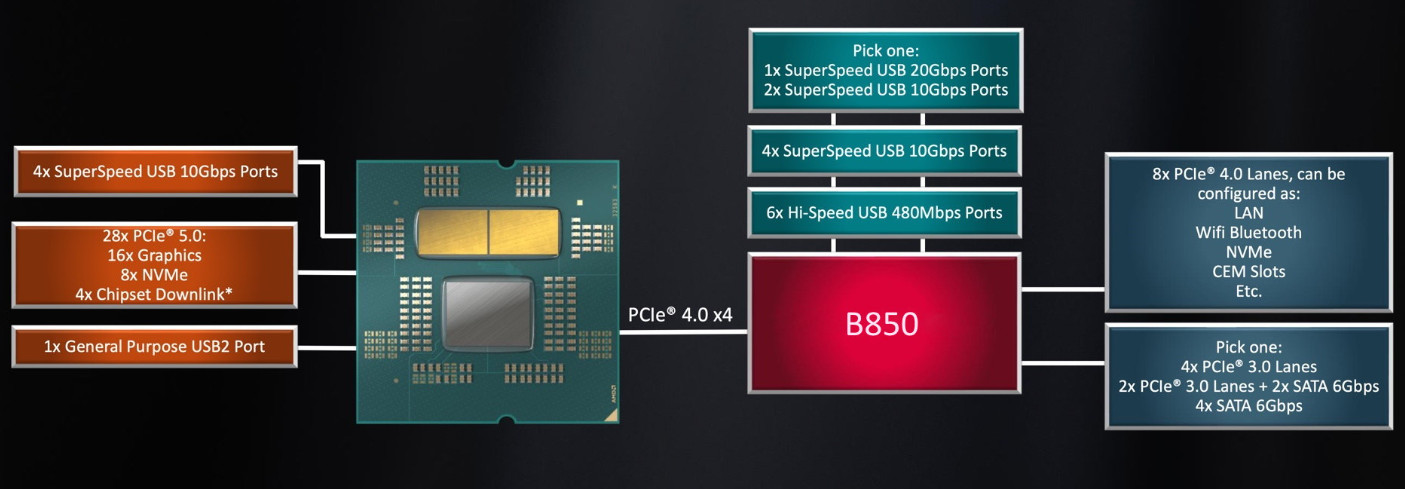

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8.
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.
Плата Maxsun поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

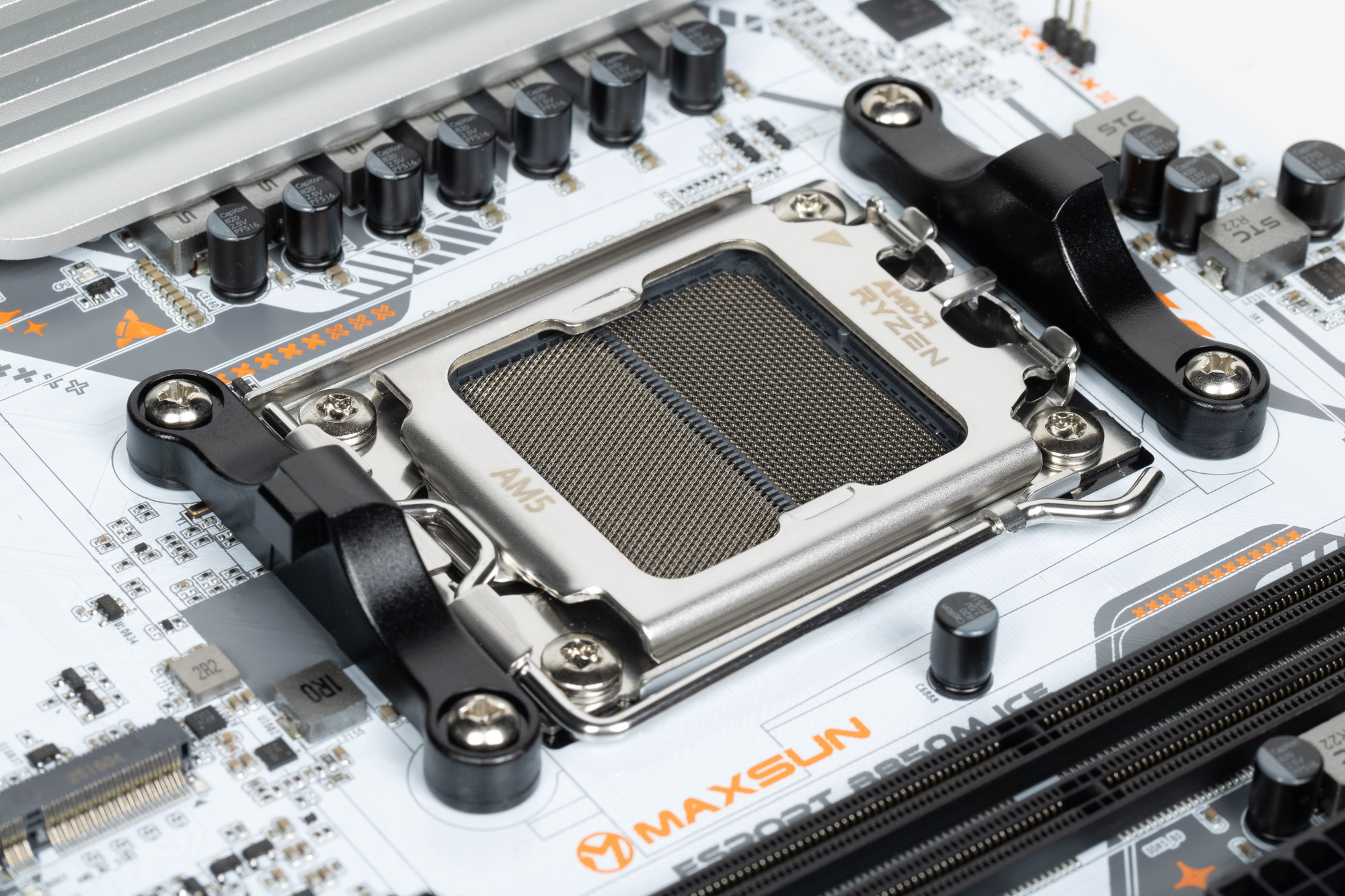

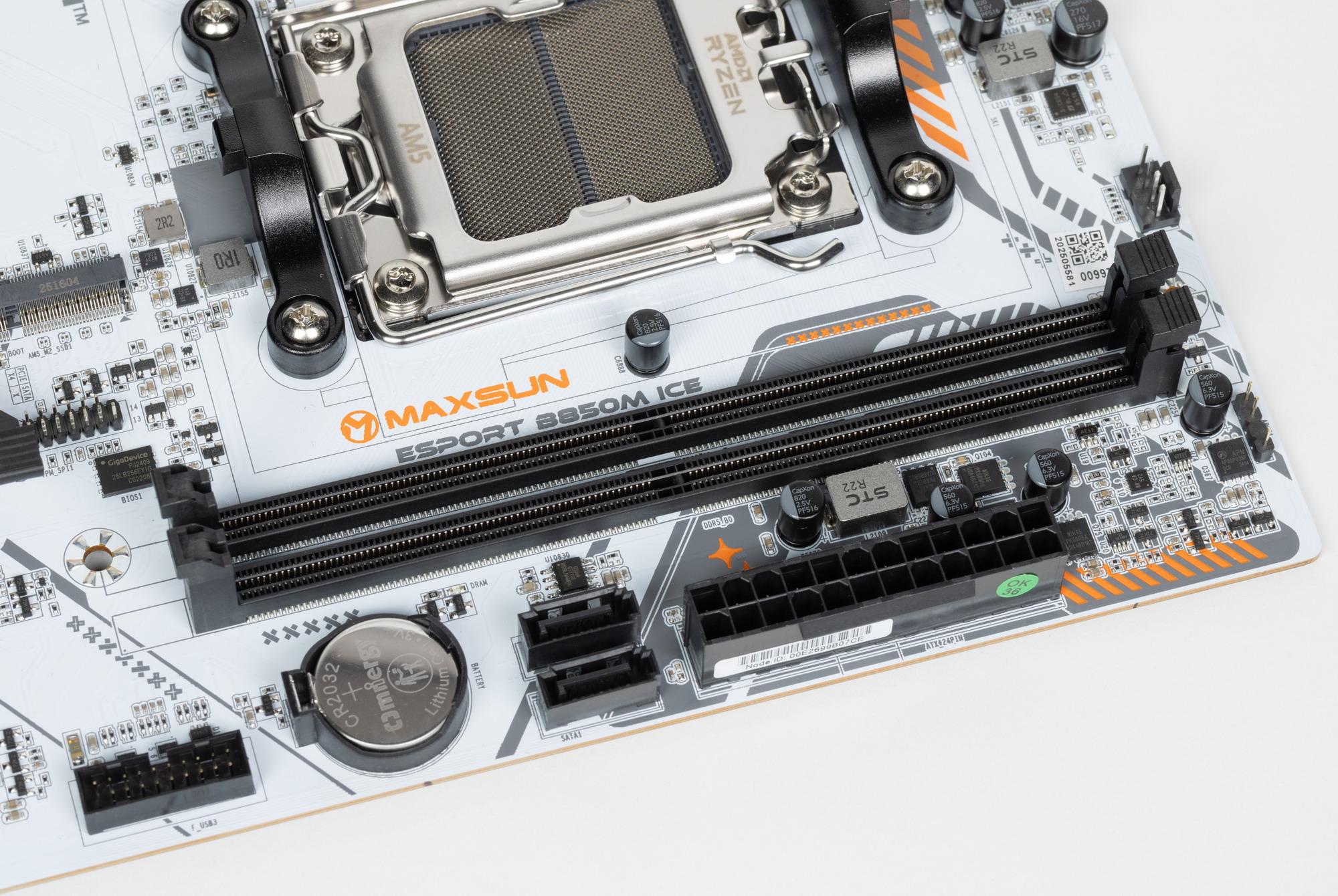

Для установки модулей памяти на плате имеется два DIMM-слота.
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 96 ГБ. Поддерживаются профили XMP и Expo.

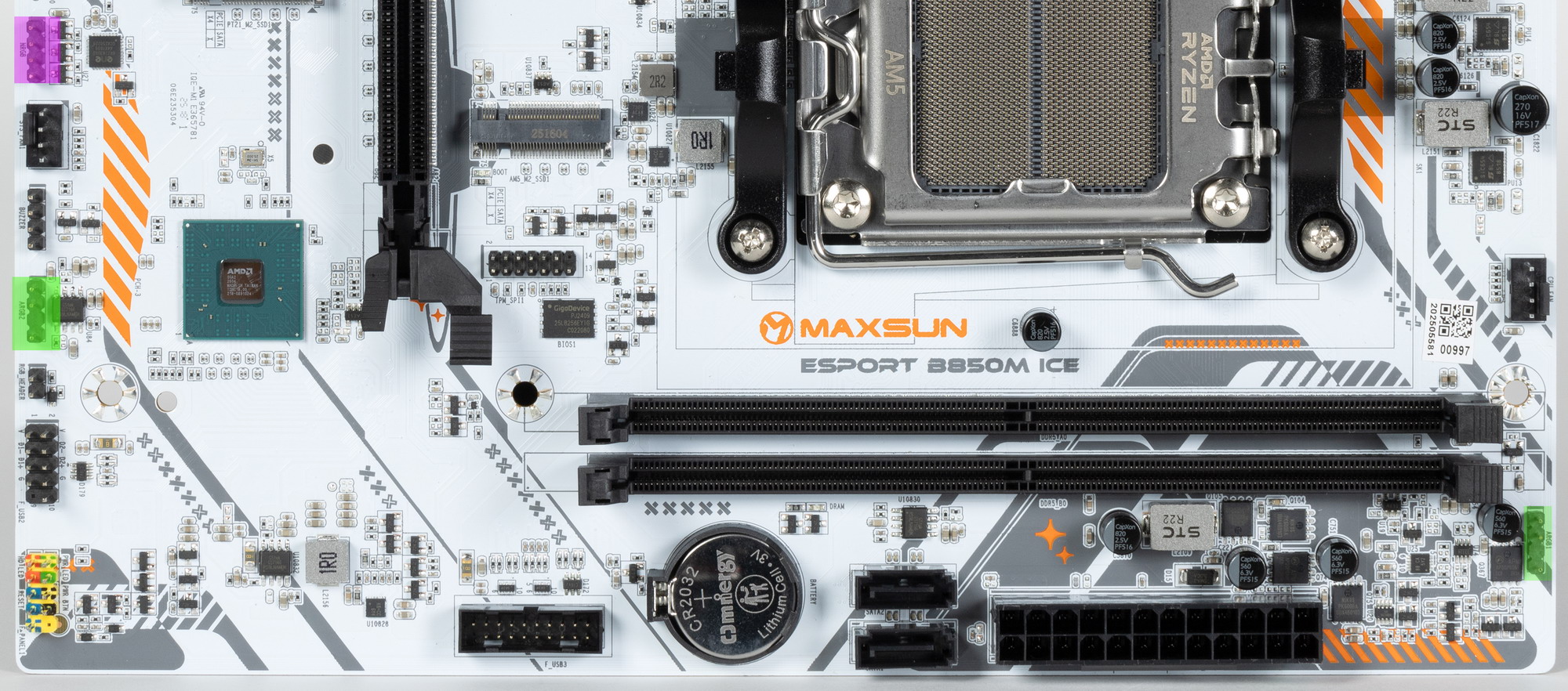

Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

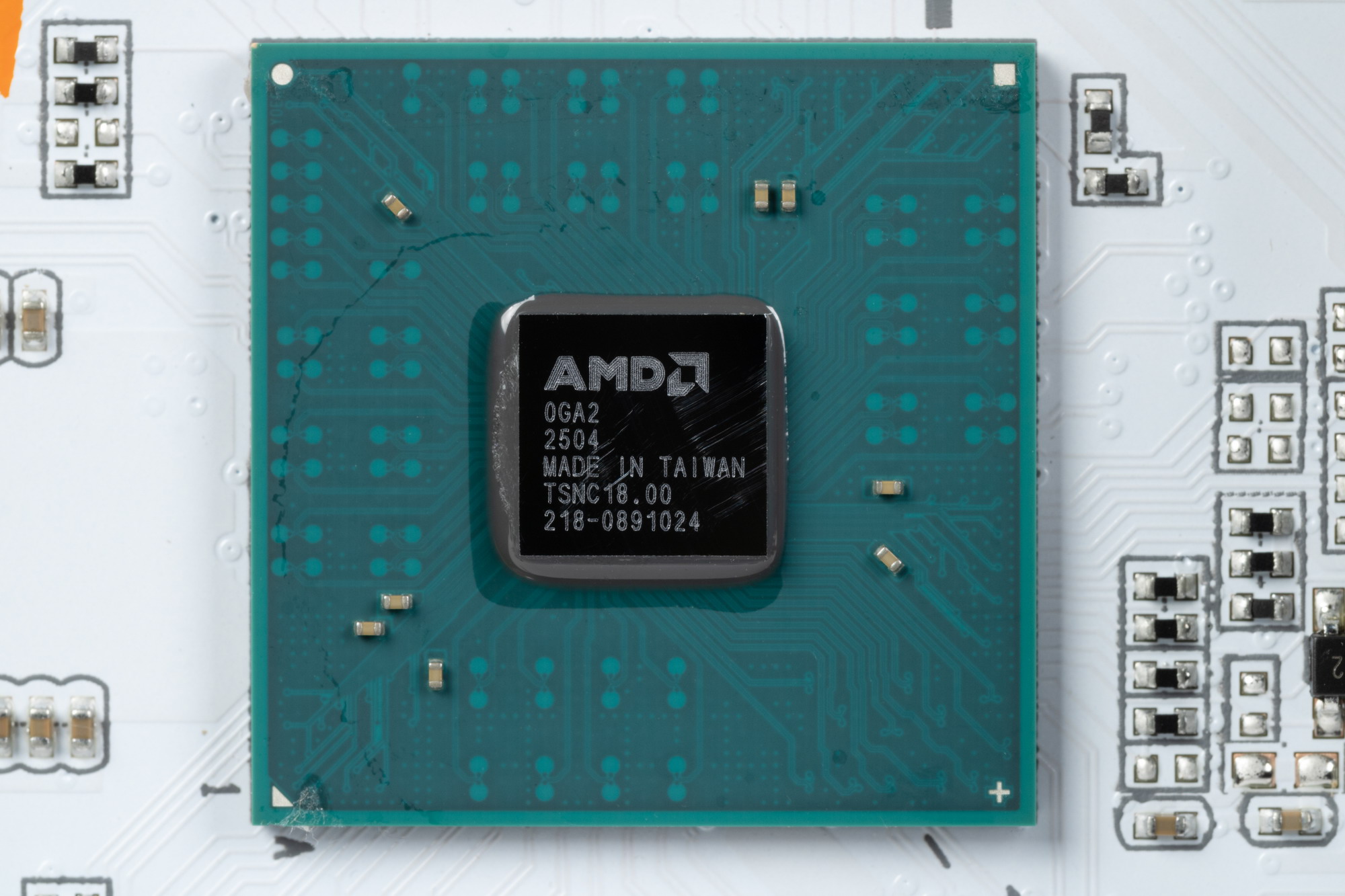

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B850 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x1 (1 линия PCIe 3.0);
- Слот M.2_B (4 линии PCIe 4.0);
- Realtek RTL8111 (Ethernet 1Gb/s) (1 линия PCIe 3.0);
- Realtek RTL8852 WIFI6E/BT (Wireless) (1 линия PCIe 4.0);
- SATA 1/2 (2 линии PCIe 3.0);
9 линий PCIe (5 PCIe 4.0 + 4 PCIe 3.0) оказались занятыми. 1 линия USB 2.0 расходуется на на поддержку BT, контроллер подсветки также потребляет линию USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_A) (4 линии PCIe 4.0);
- Слот PCIe x16 (16 линий PCIe 5.0);
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае теперь), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.
Теперь в целом про слоты PCIe и M.2.

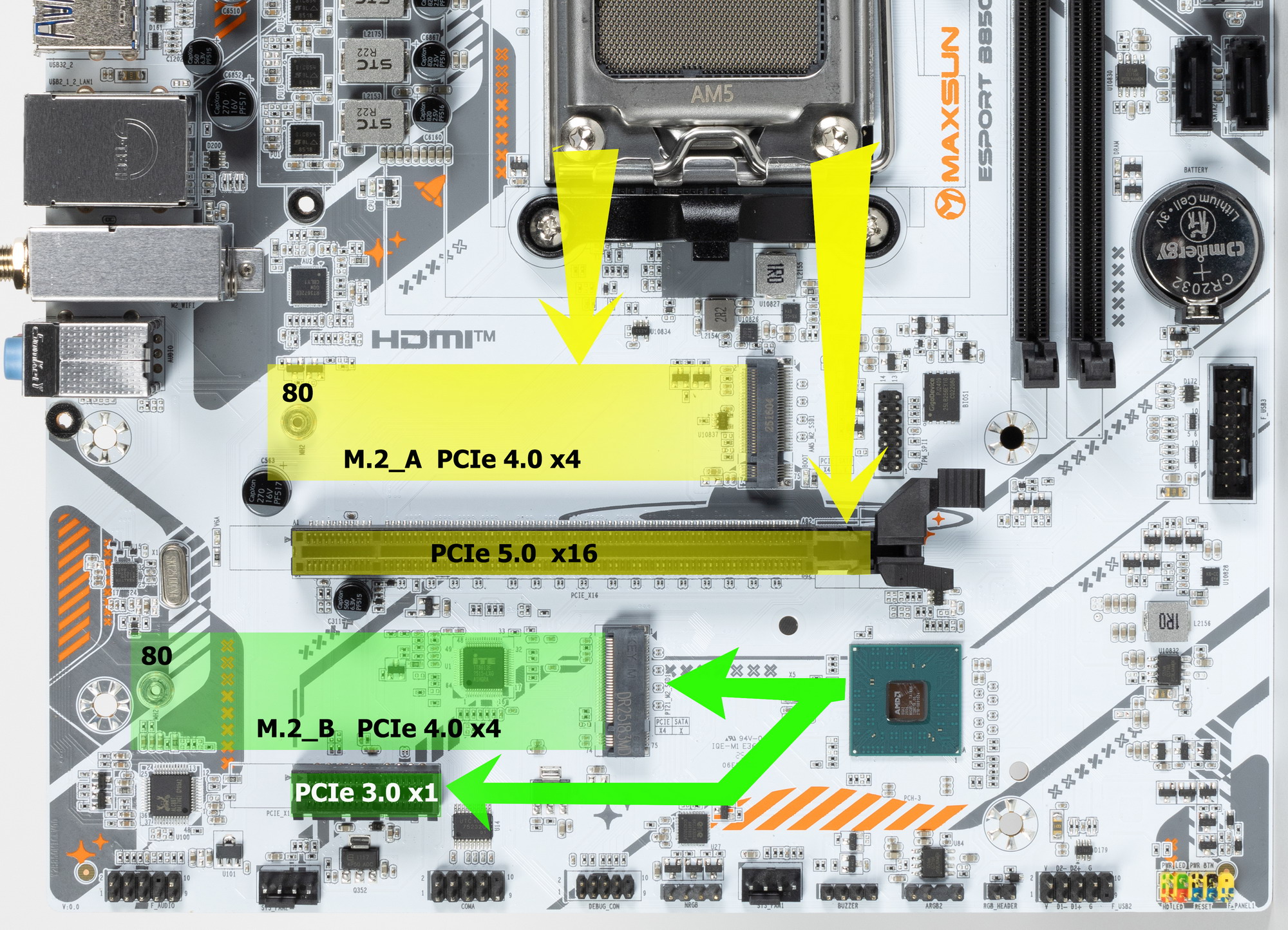

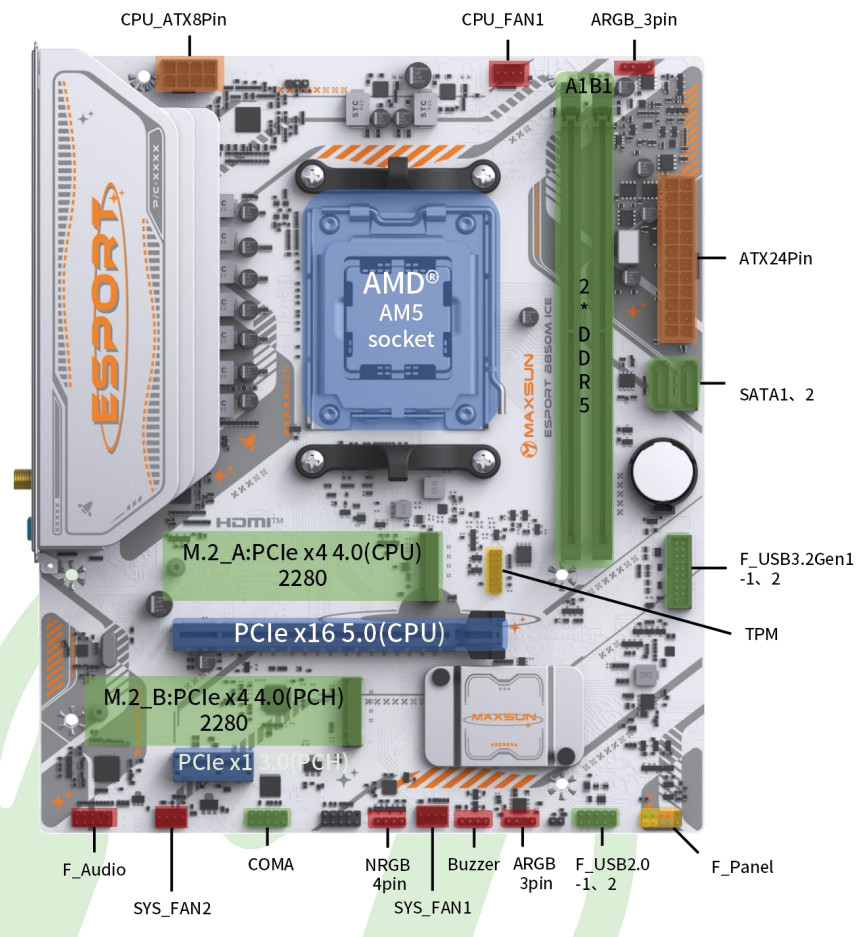

Всего на плате есть 2 слота: слот PCIe x16 (для видеокарт или других устройств) и слот PCIe x1 (имеющий 1 линию PCIe 3.0).

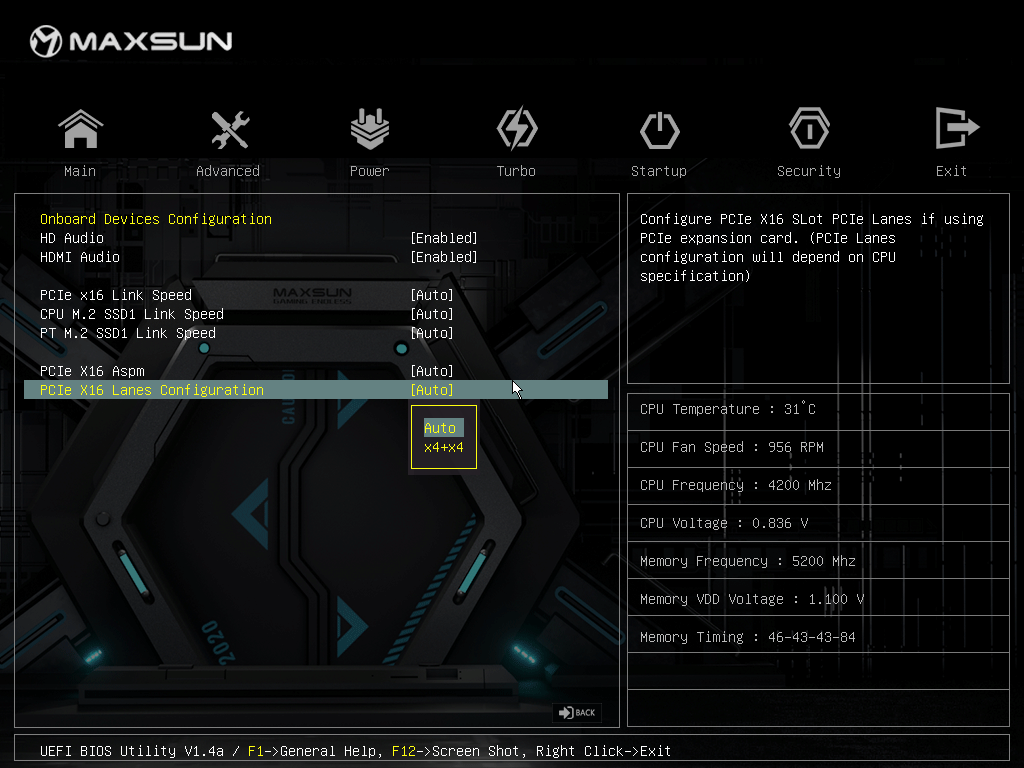

Как видим, перераспределений линий PCIe на этой материнке нет, поэтому и мультиплексоров нет.

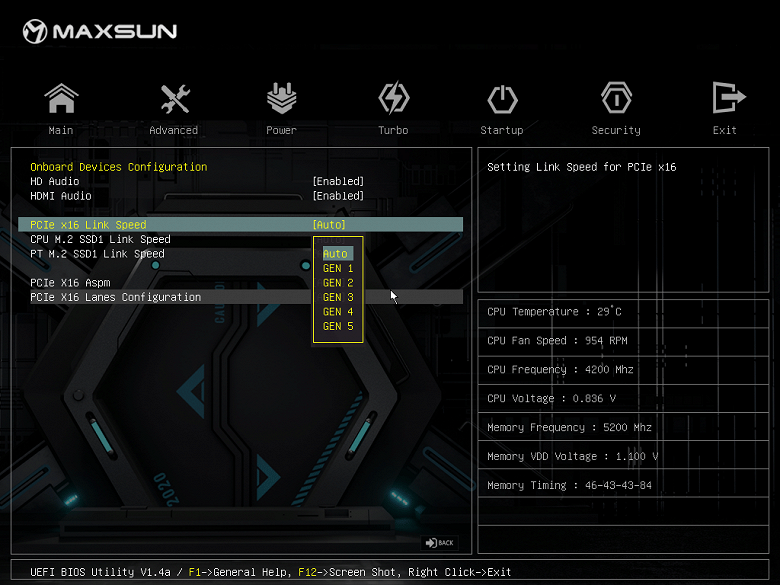

Первый слот PCIe x16 не имеет металлического армирования. Матплата позволяет смонтировать СО любого размера. Усилителей (ре-драйверов) шин нет.
На очереди — накопители.
Всего у платы 2 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

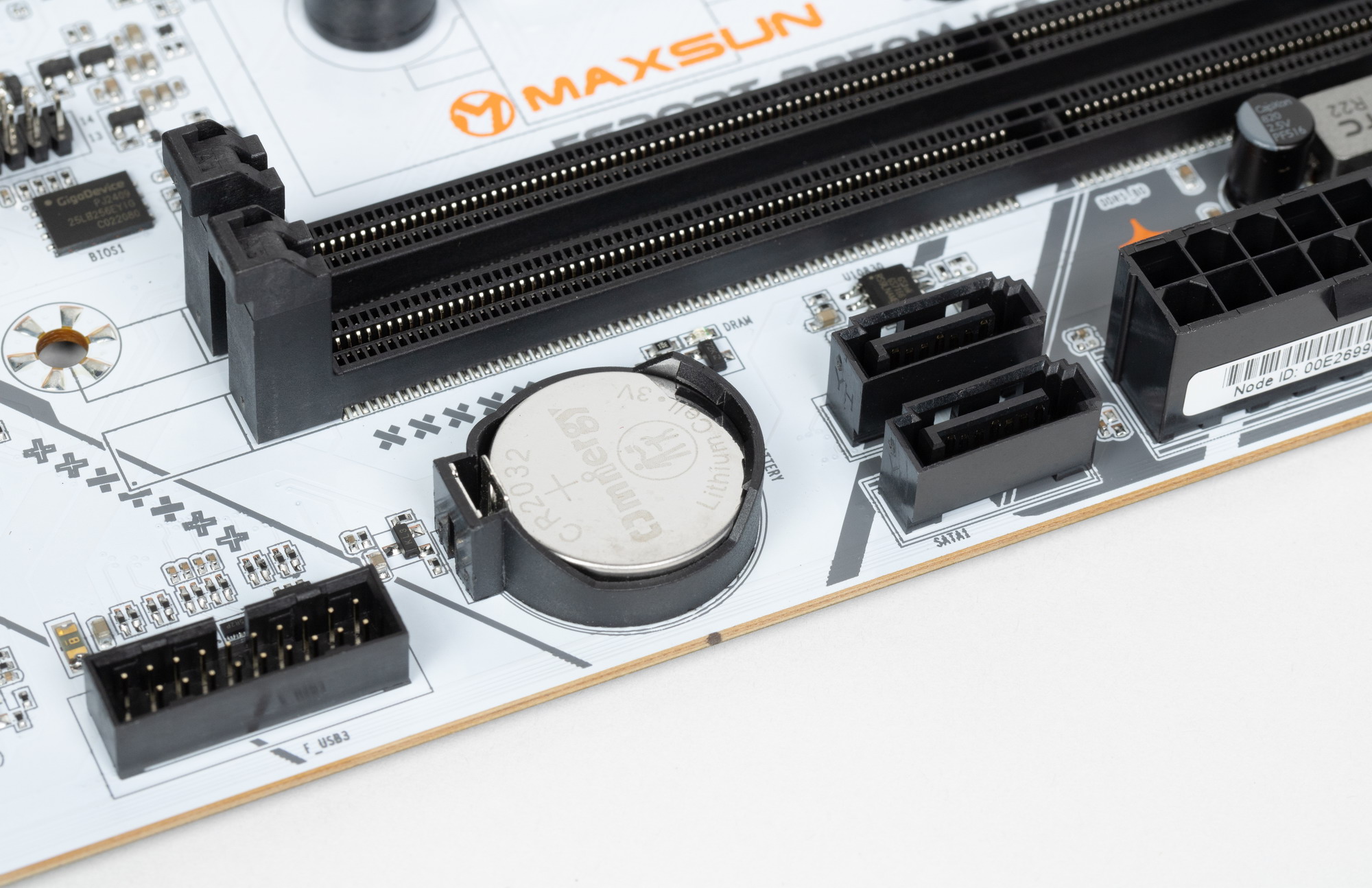

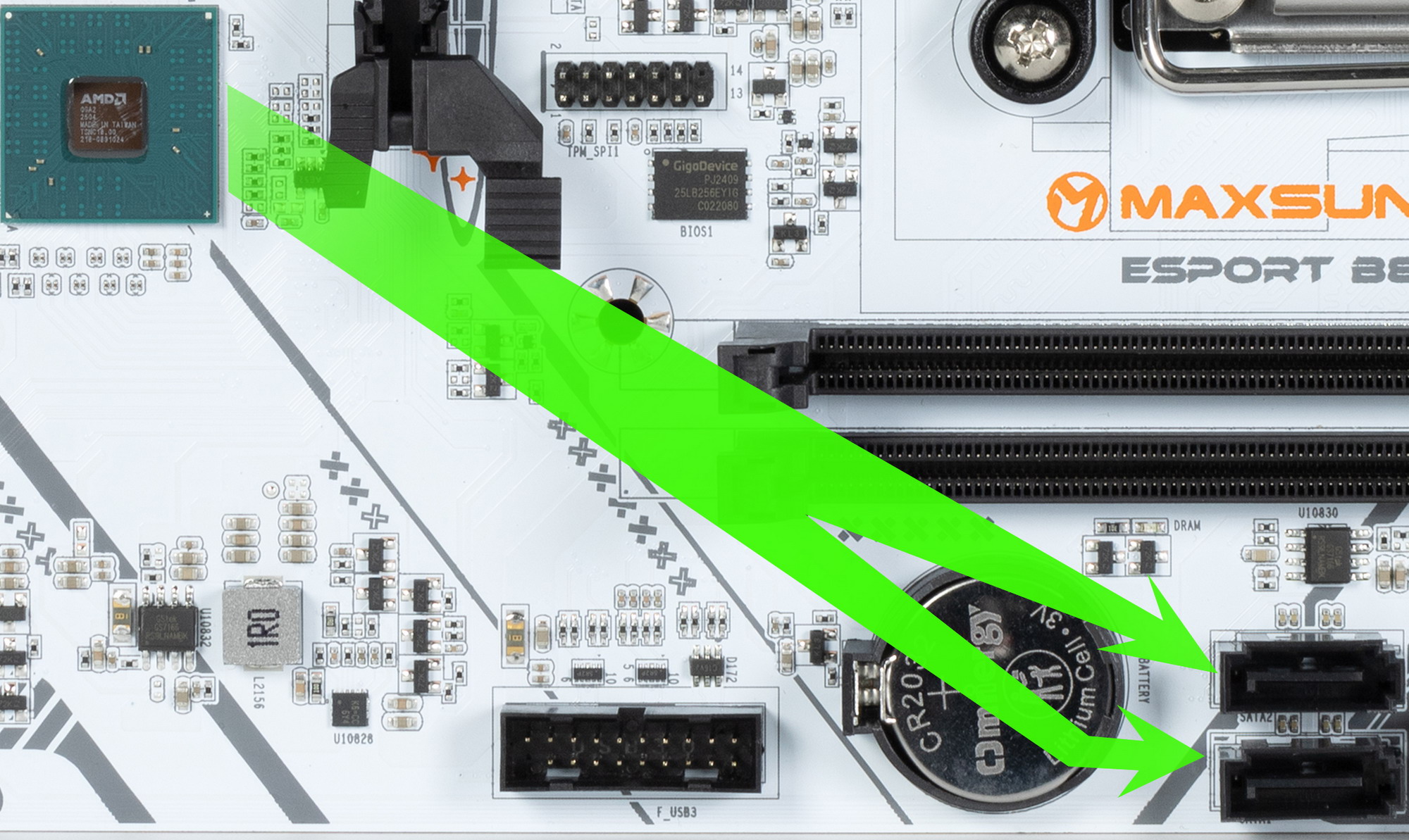

2 порта SATA 1,2 реализованы через B850.

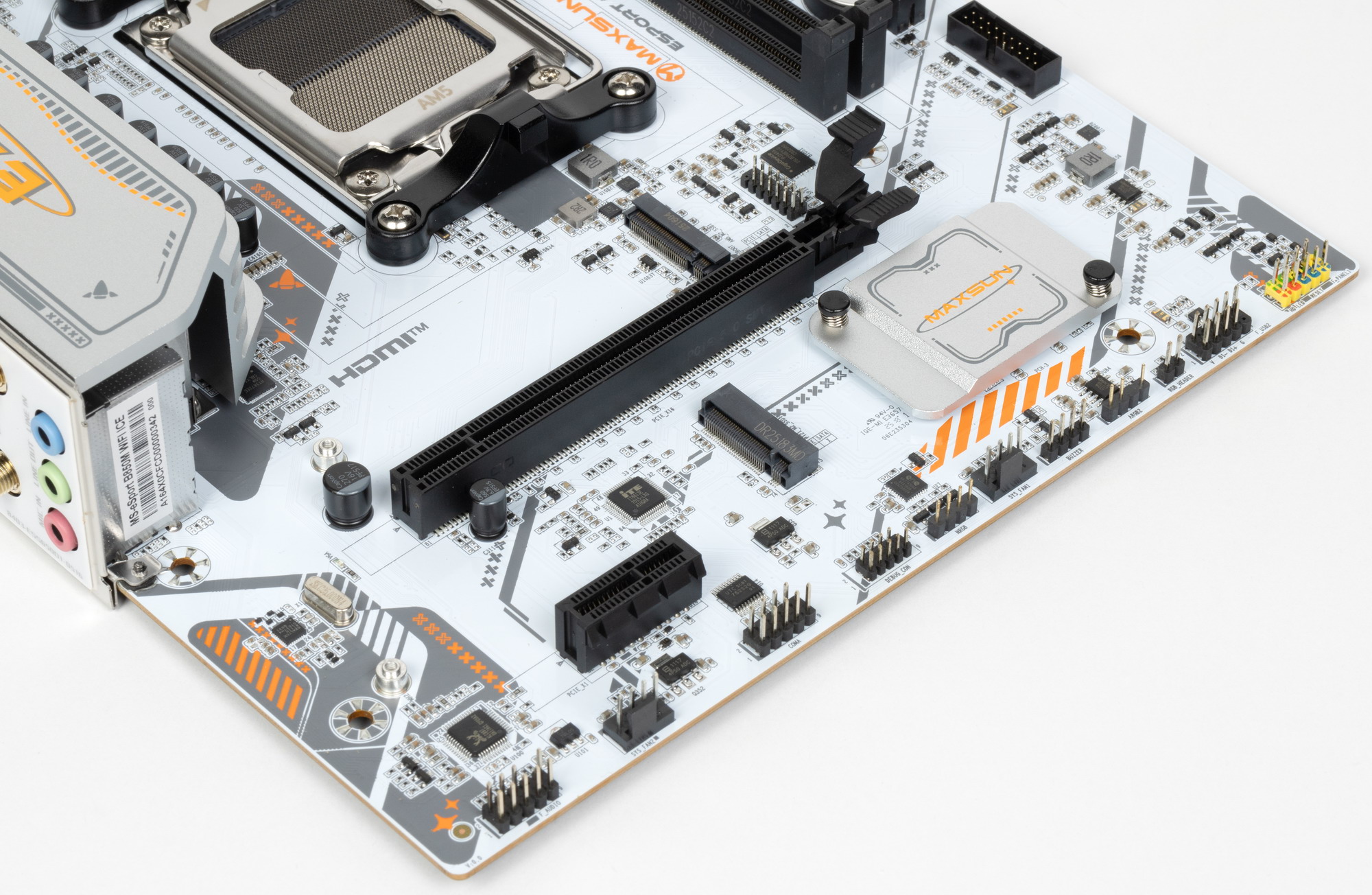

Материнская плата имеет 2 гнезда форм-фактора М.2.
Второй слот M.2 (M.2_B) получает данные от чипсета B850, а первый M.2_A — от CPU, при этом оба M.2_A/B получают PCIe 4.0 (производитель понизил версию PCIe для «процессорного» слота M.2, а также вообще не реализовал оставшиеся у CPU 4 линии PCIe).
Все слоты M.2 работают с модулями только с PCIe интерфейсом и поддерживают модули только с размером 2280.
Поскольку нет деления ресурсов уже между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.
Оба слота M.2 штатного охлаждения не имеют.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

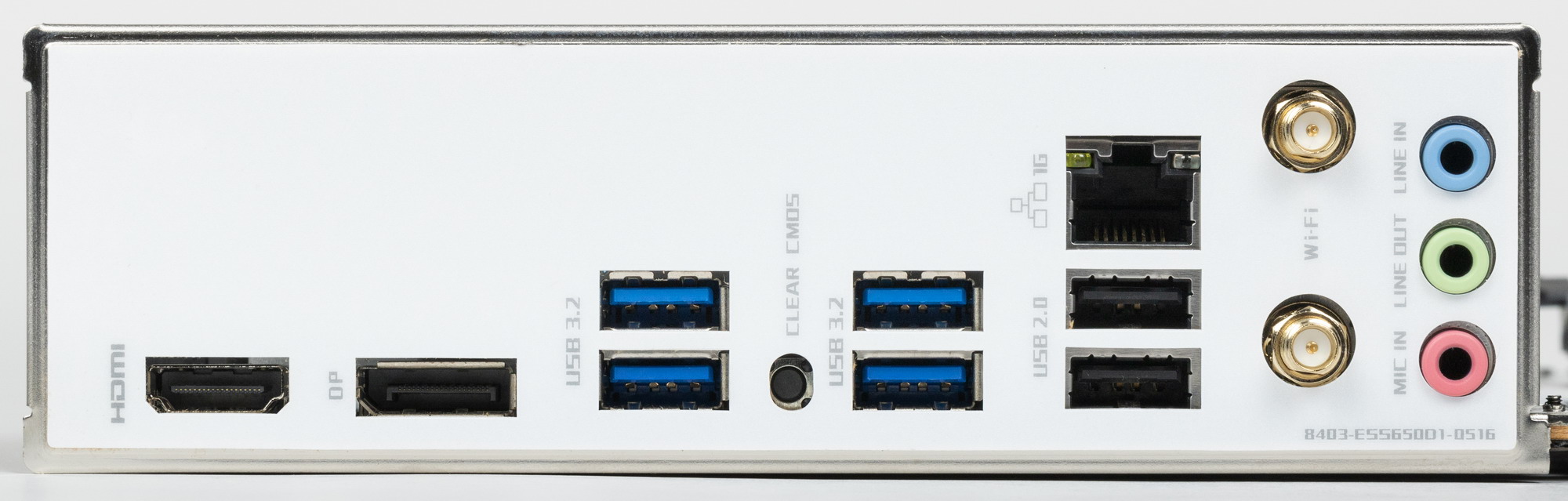

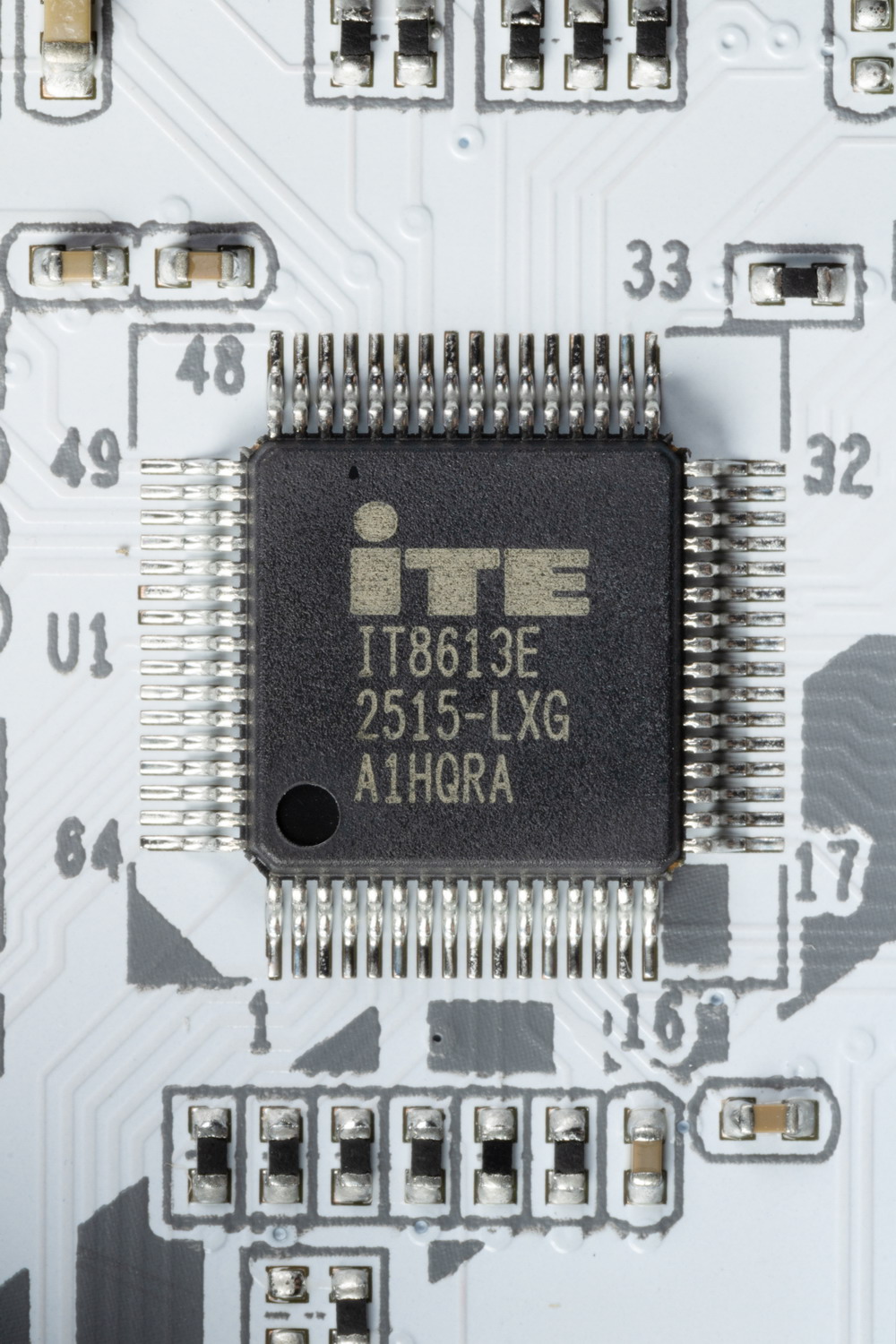

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 9 линий).
И что мы имеем? Всего на материнской плате — 10 портов USB:
- Порты USB4, USB 3.2 Gen2x2 и USB 3.2 Gen2 отсутствуют;

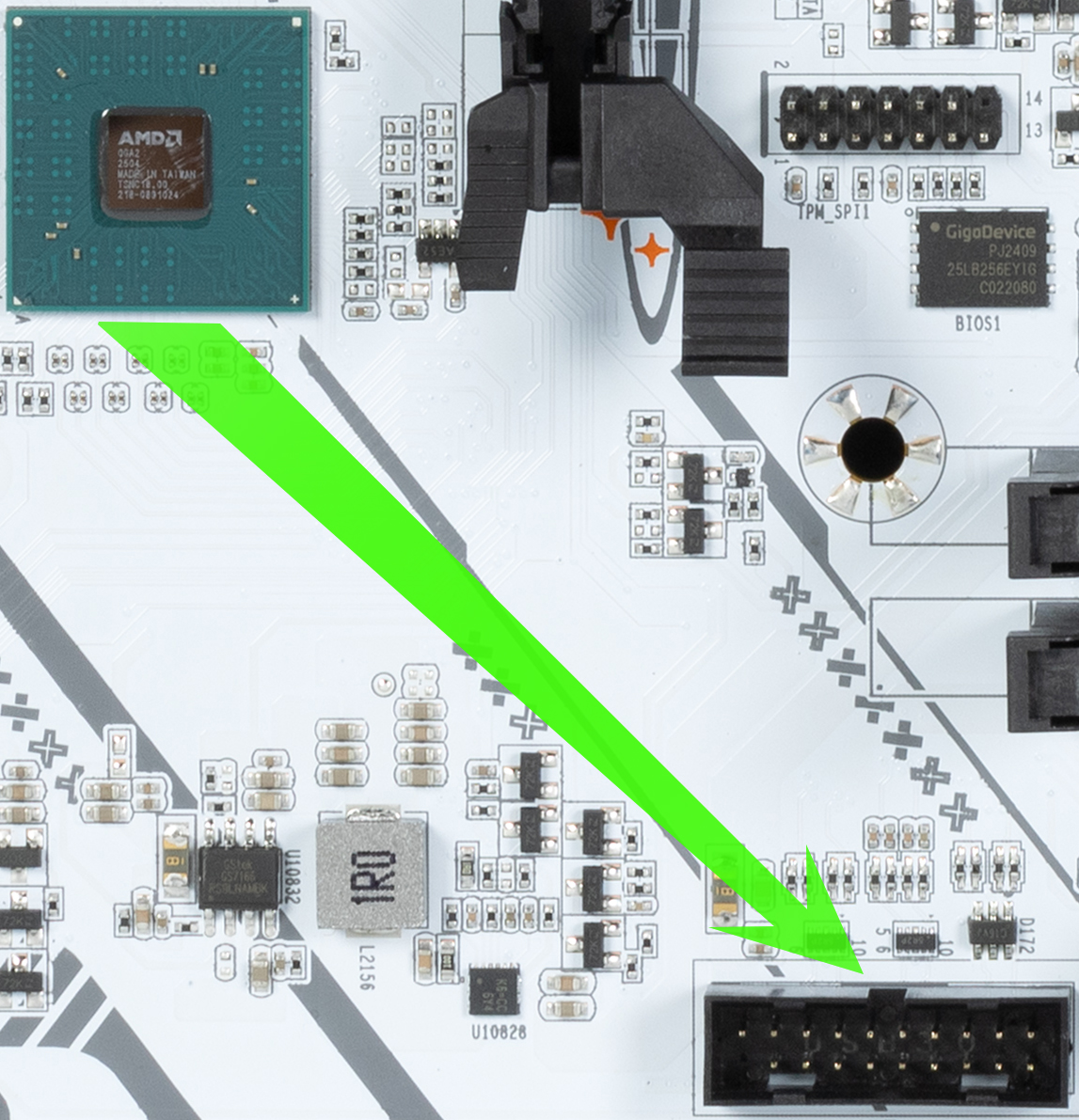

- 6 портов USB 3.2 Gen1: все реализованы через B850 и 2 представлены внутренним разъемом
на материнской плате на 2 порта; еще 4 представлены на задней панели портами Type-A (синего цвета);

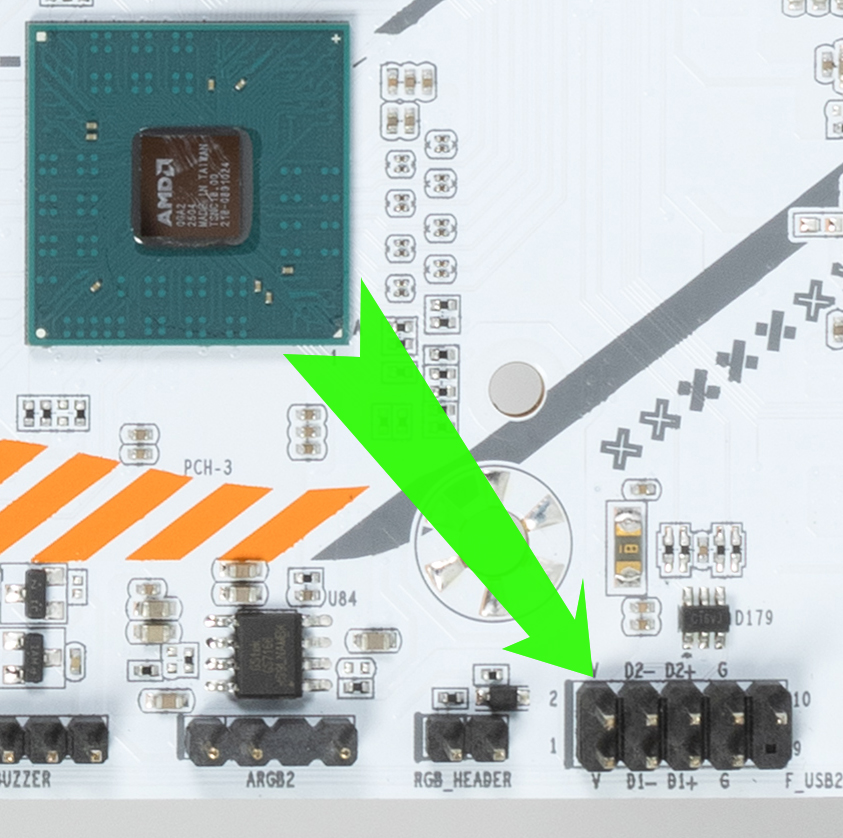

- 4 порта USB 2.0/1.1: все реализованы через B850 и 2 представлены на задней панели портами Type-A (черного цвета) и 2 представлены внутренним разъемом
на материнской плате на 2 порта;
Заметим, что у нас 2 контроллера используют USB линии от B850:
- Bluetooth (беспроводной контроллер) (1 линия USB 2.0);

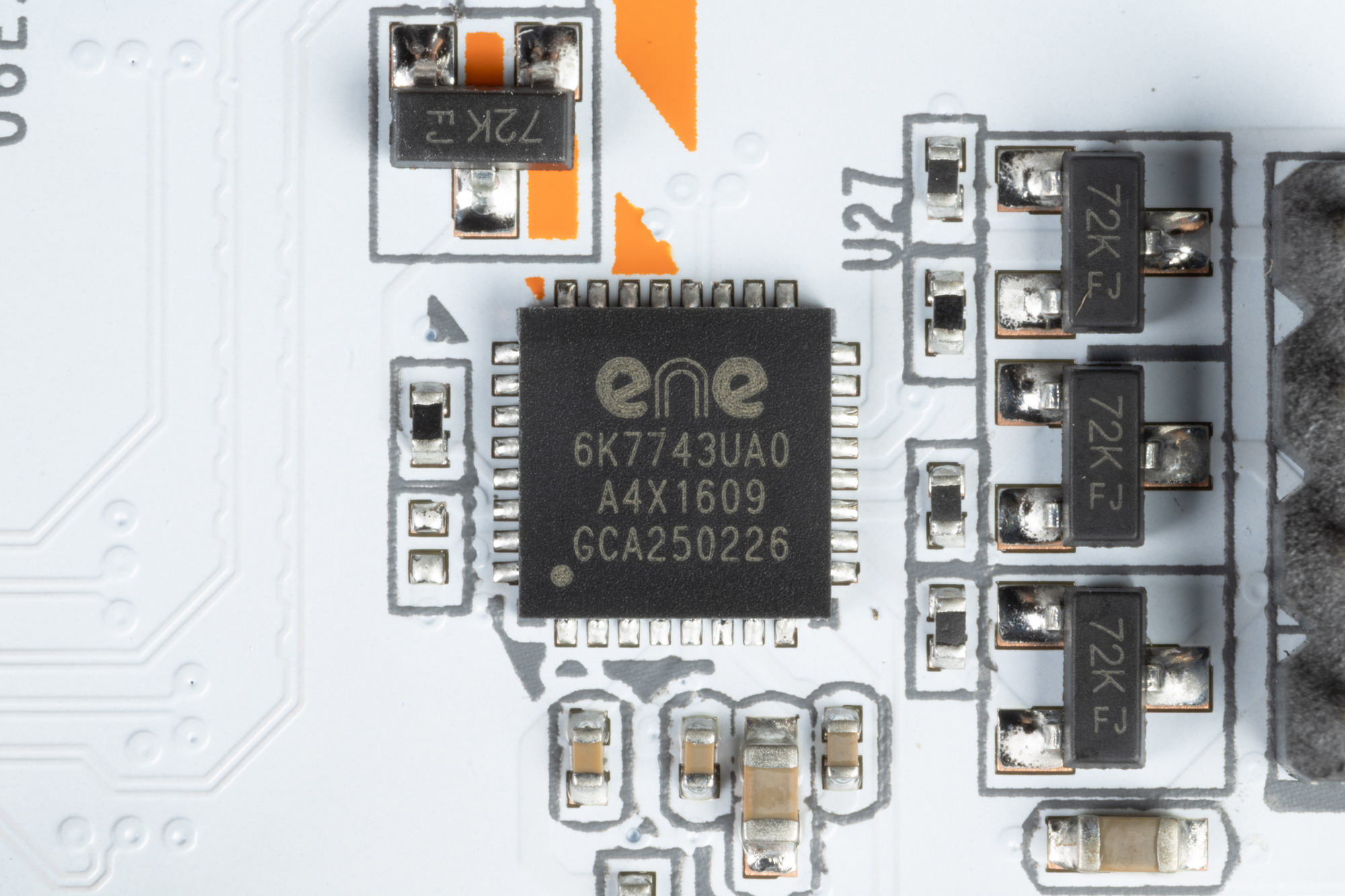

- ENE 6K7743 (контроллер подсветки) (1 линия USB 2.0);
И ни одного контроллера нет, использующего USB линии от CPU:
Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:
- + 0 выделенный USB 3.2 Gen2x2;
- + 0 выделенный USB 3.2 Gen2;
- + 6 выделенный USB 3.2 Gen1;
= 6 высокоскоростных портов и 6 USB 2.0 портов (4 выделенных и 2 линии на поддержку контроллеров).
Плюс 9 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 15 высокоскоростных портов.
Ре-драйверов (усилителей) портов USB 3.2 Gen1 не найдено.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Realtek RTL8111, способный работать по стандарту 1 Гбит/с.

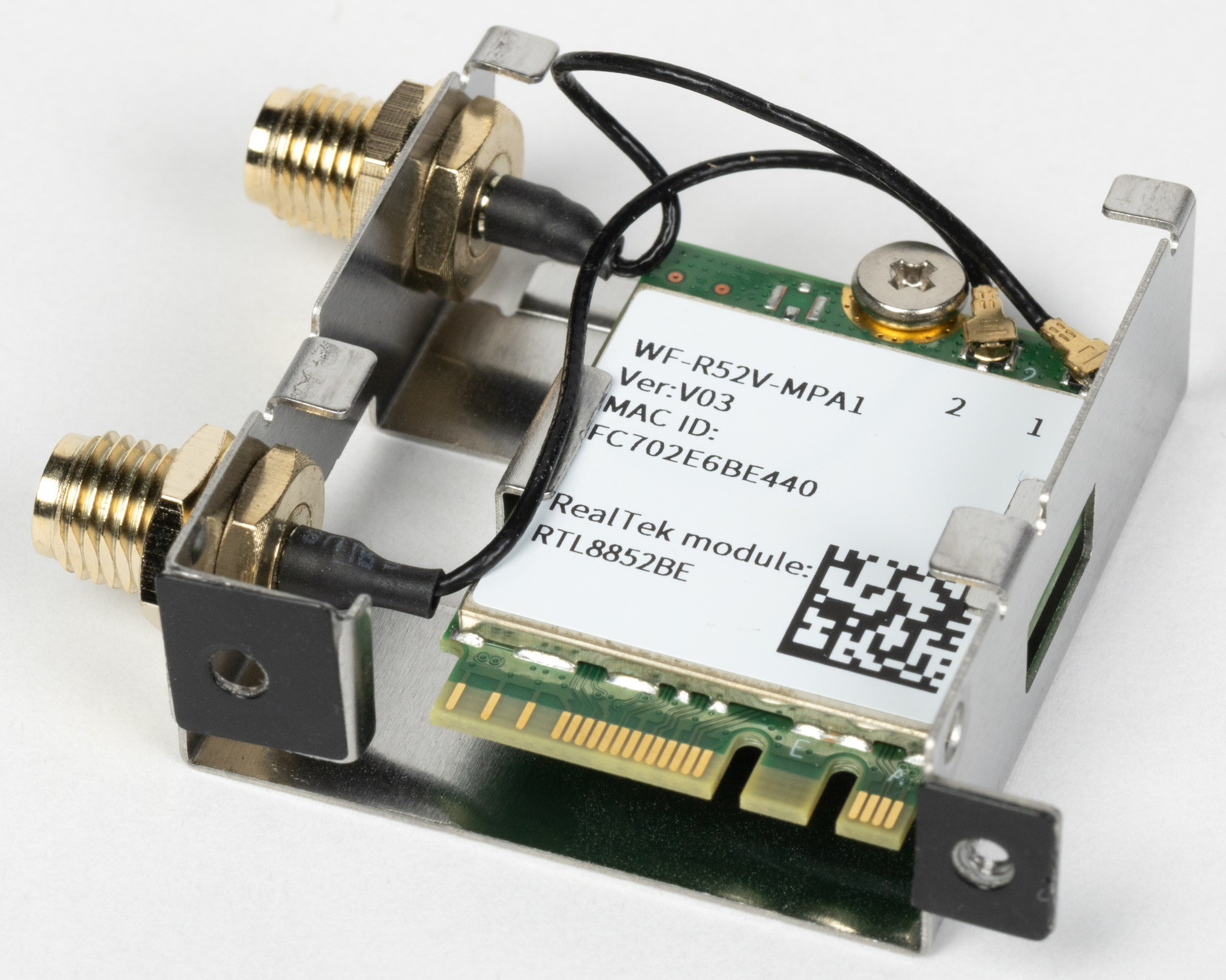

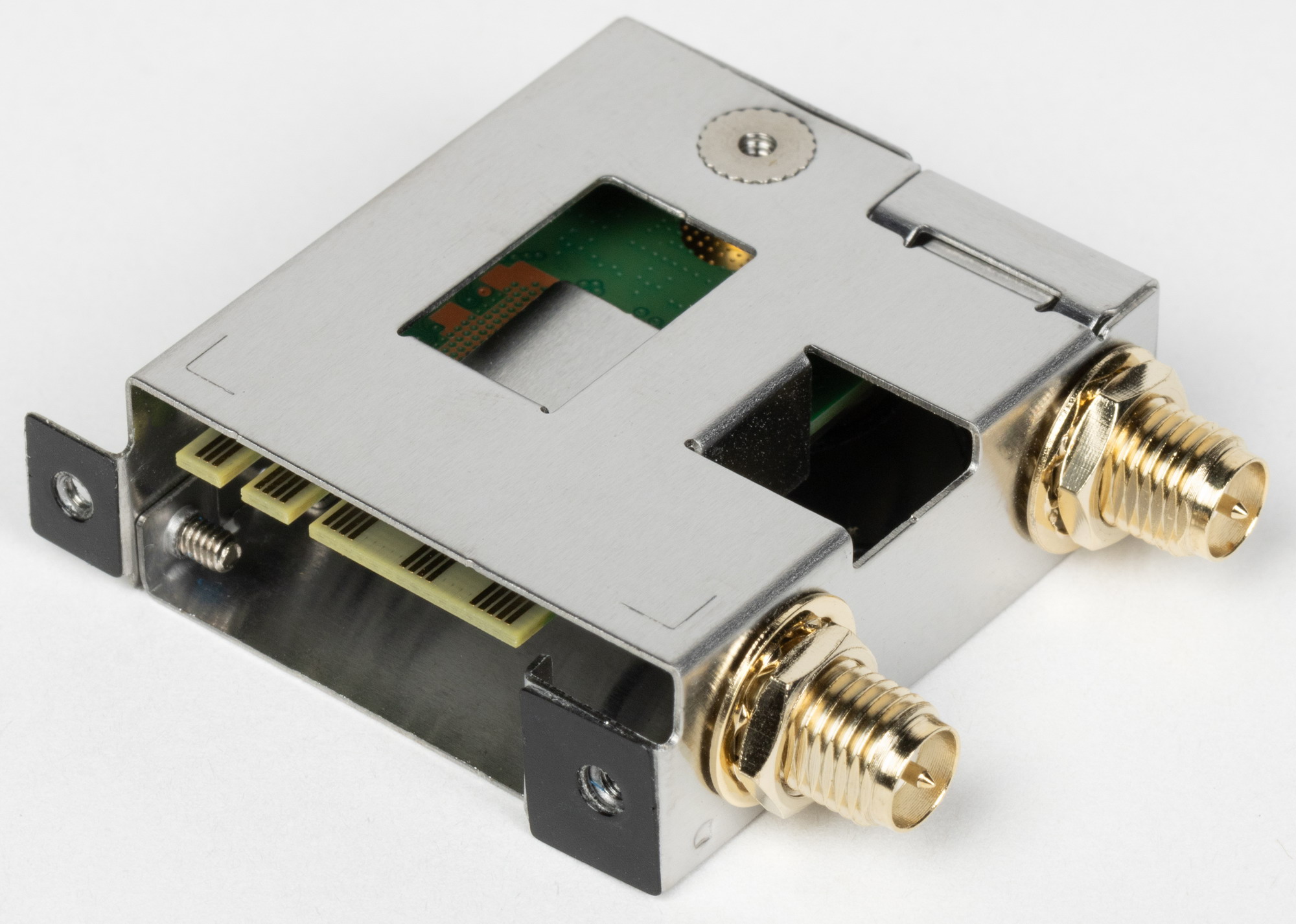

Имеется и комплексный беспроводной адаптер на контроллере Realtek RTL8852, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax, 2,4/6 ГГц) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

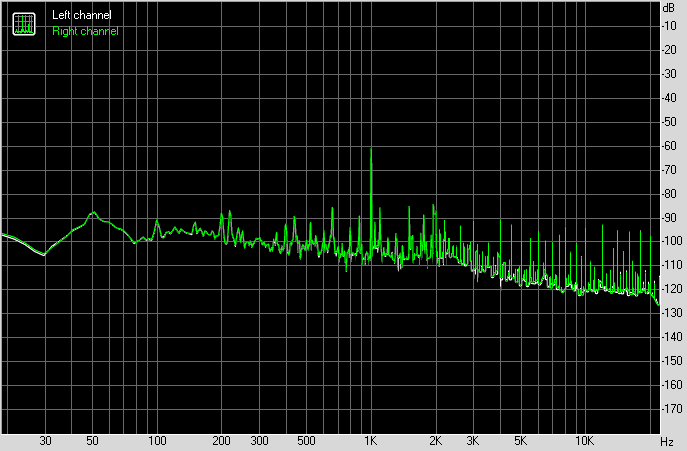

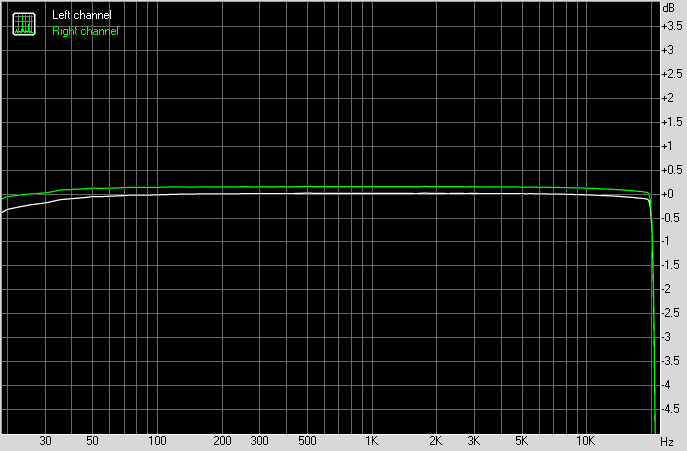

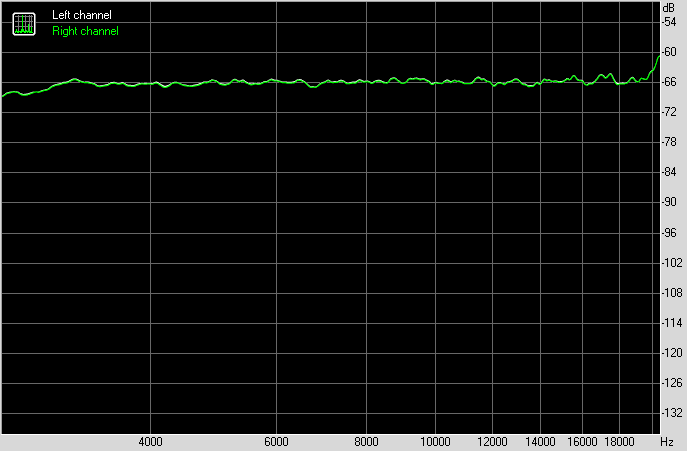

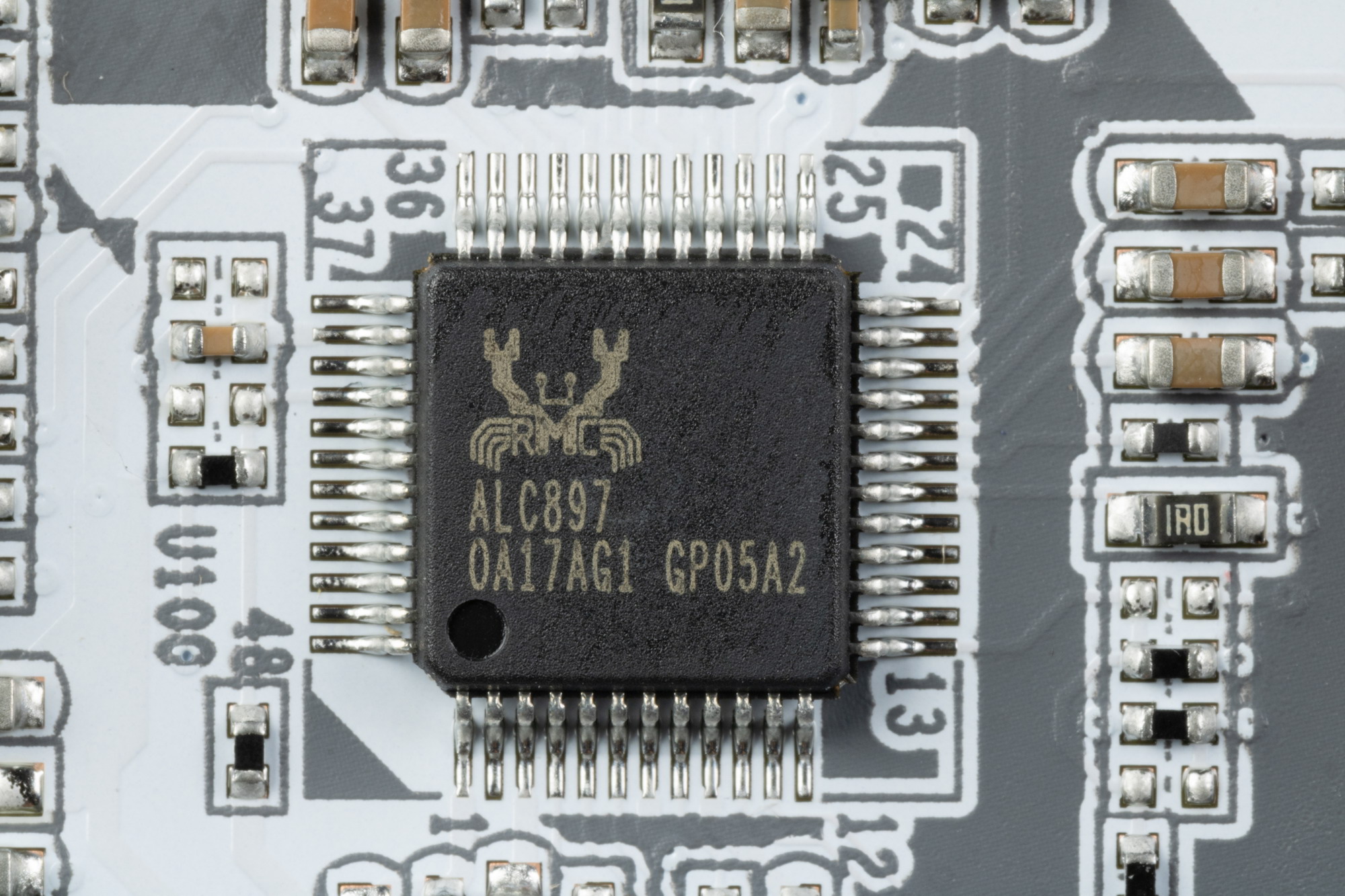

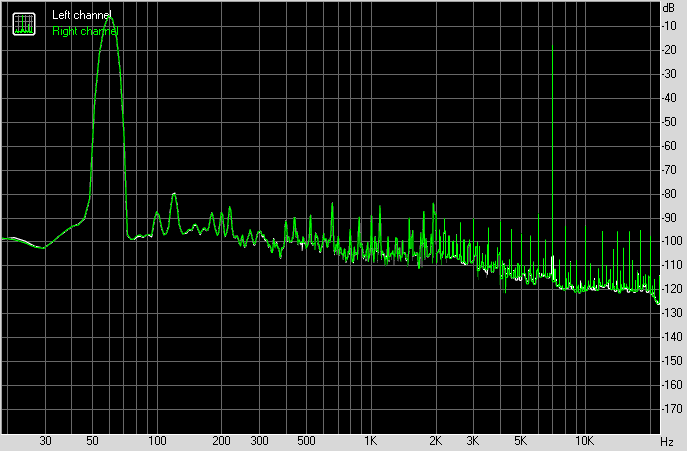

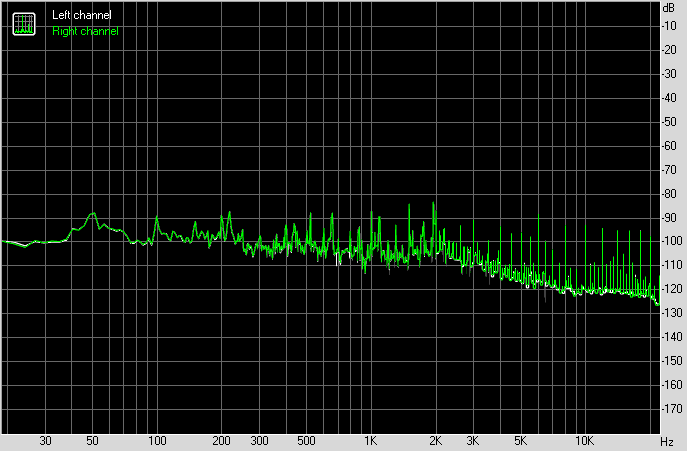

Плата оснащена звуковым кодеком Realtek ALC897, обеспечивающим вывод звука по схемам до 5.1 с разрешением до 24 бит / 192 кГц.
В аудиоцепях платы «аудиофильских» конденсаторов также не найдено.

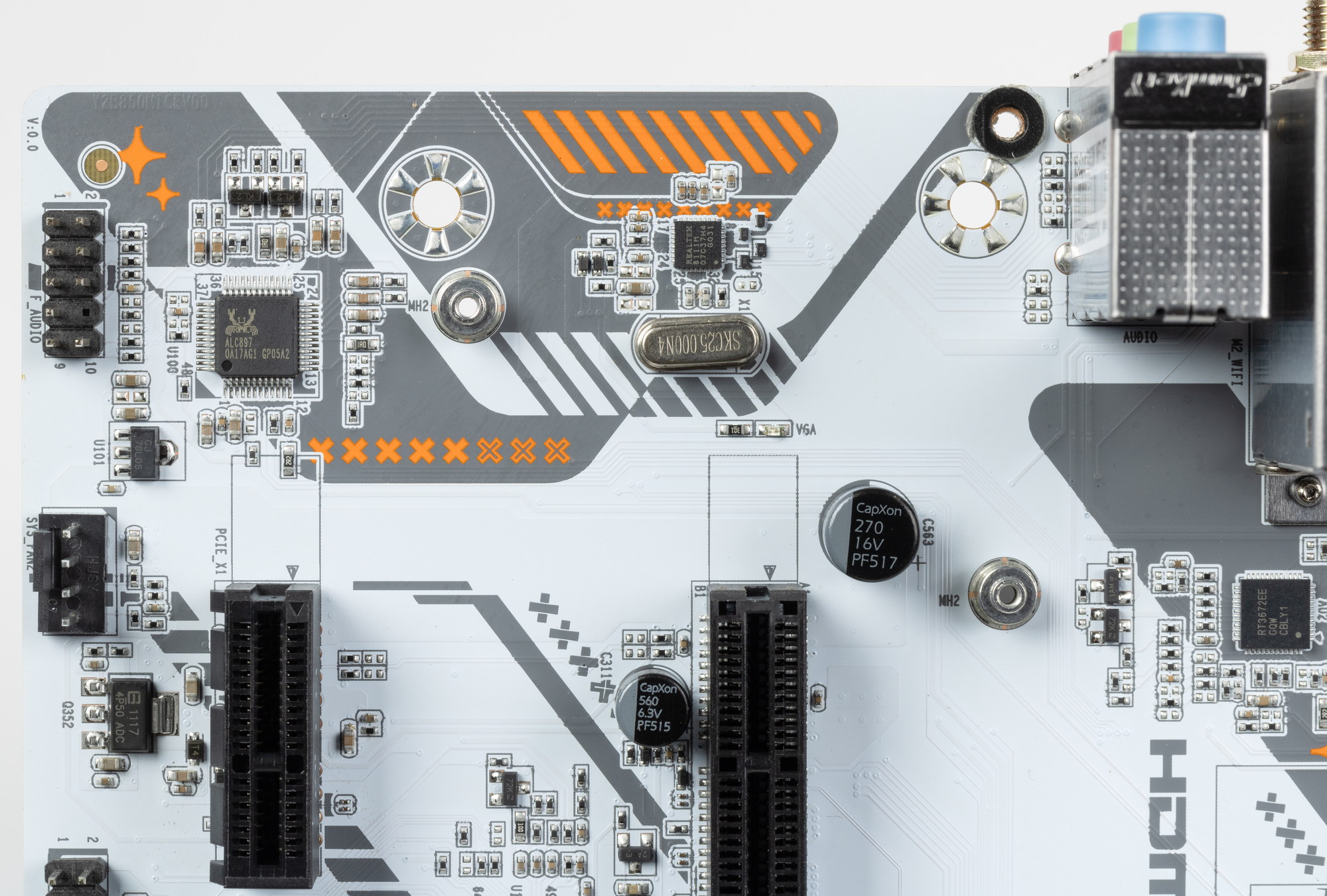

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели три стандартных разъема мини-джек по приему и выводу сигналов. S/PDIF отсутствует.
Питание, охлаждение
Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

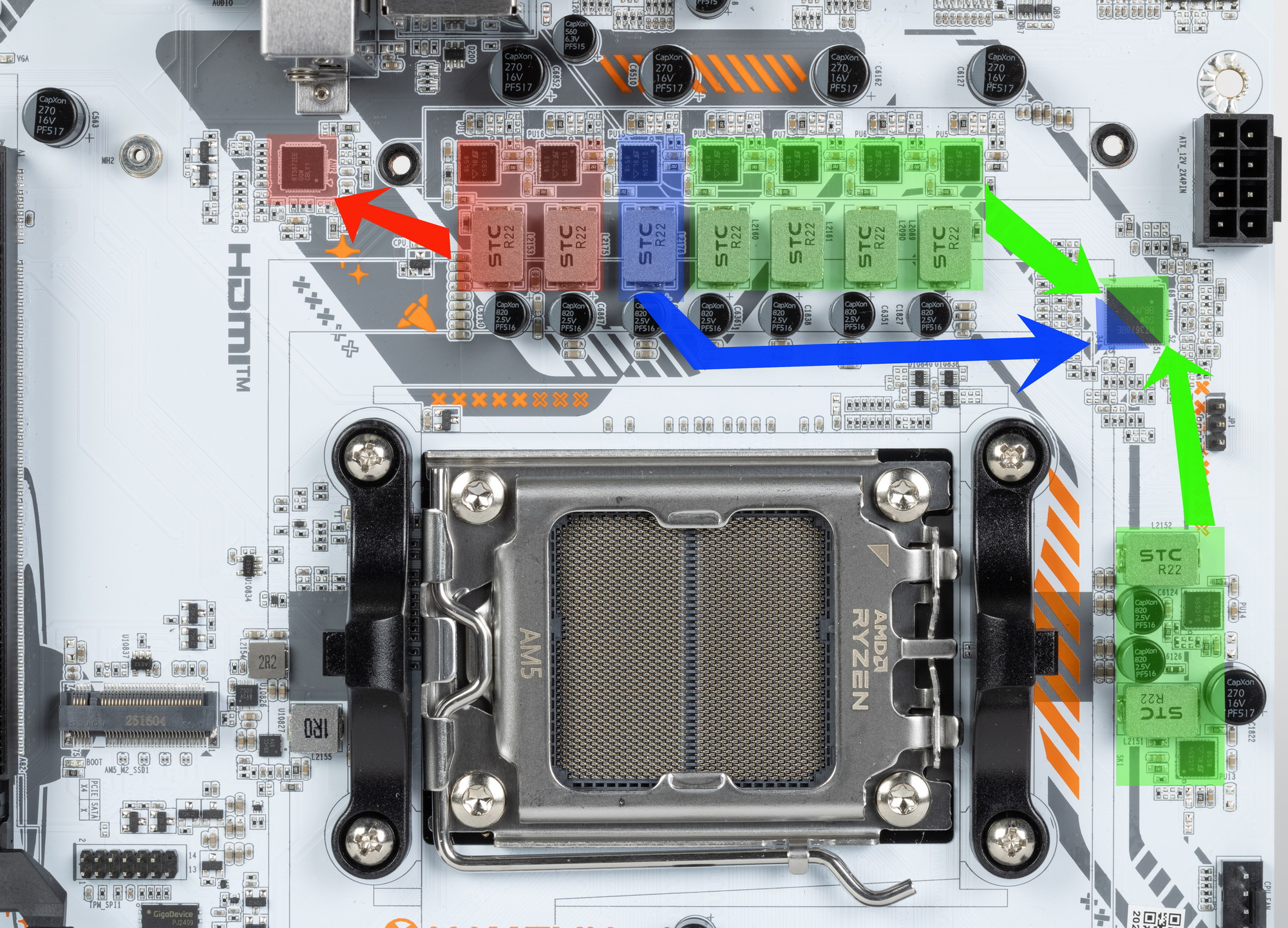

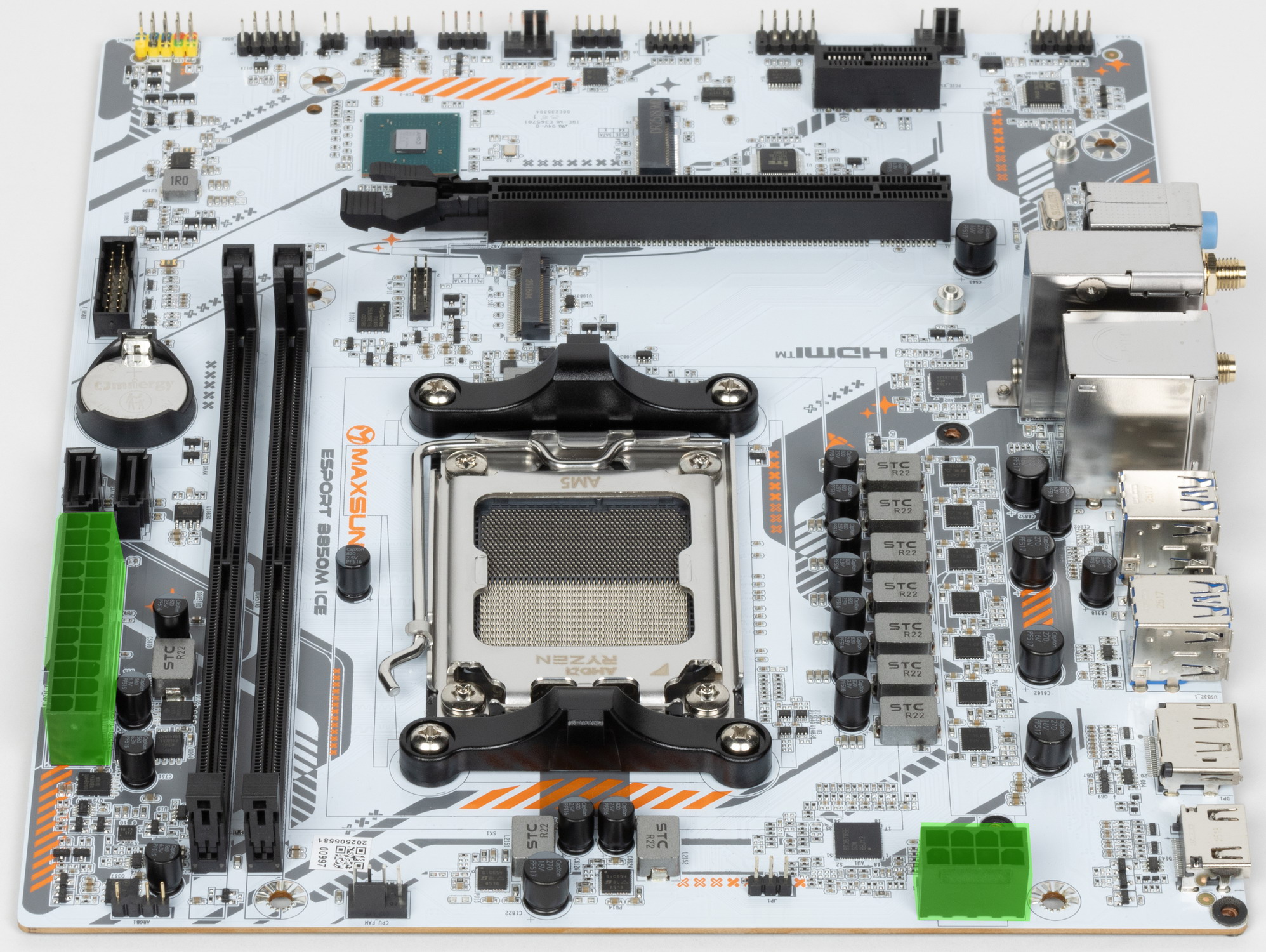

Внешне схема питания выглядит как 6+2+1: 6 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

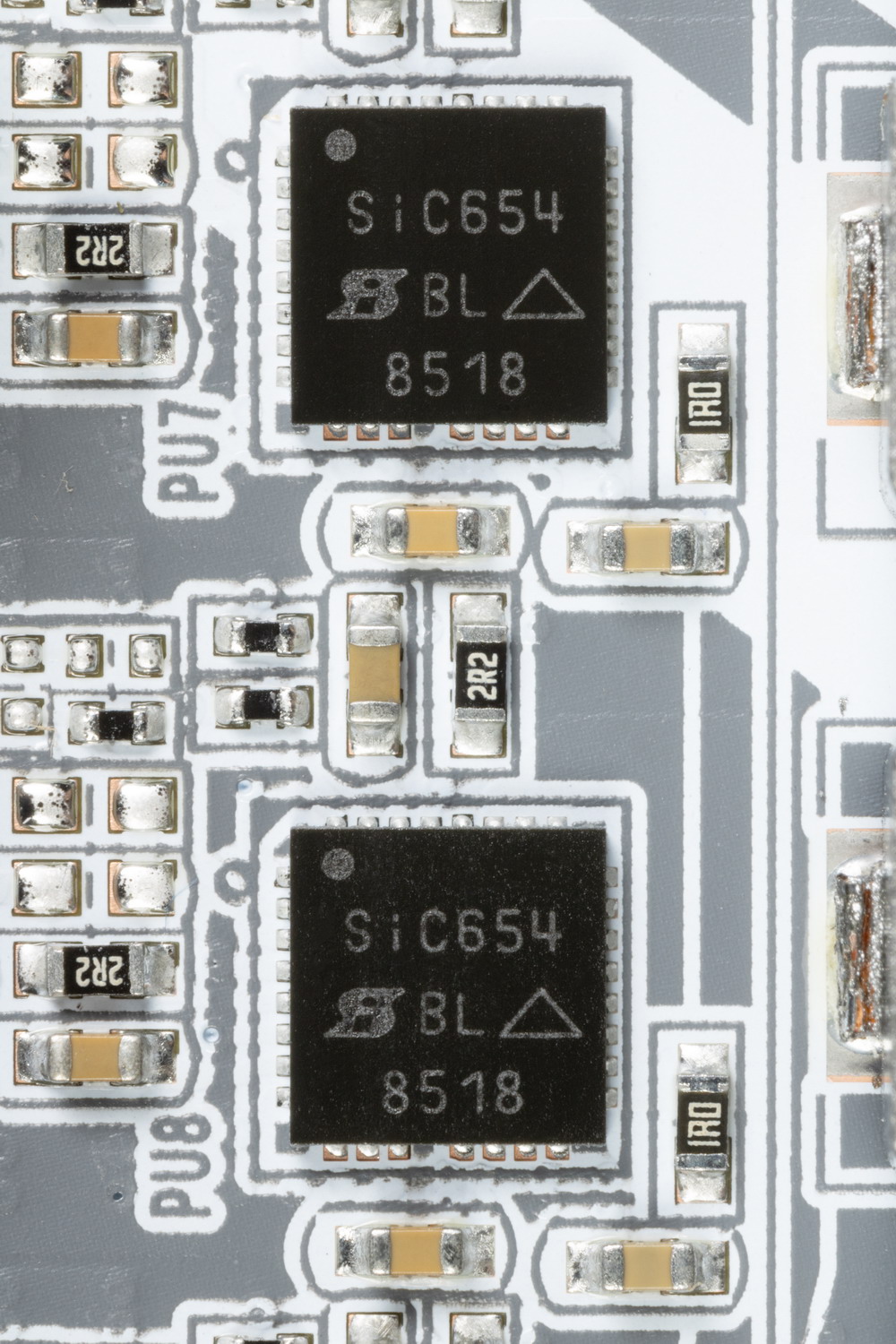

Каждый канал фазы имеет суперферритовый дроссель и транзисторную сборку SiC654 от Vishay Systems (до 50A).

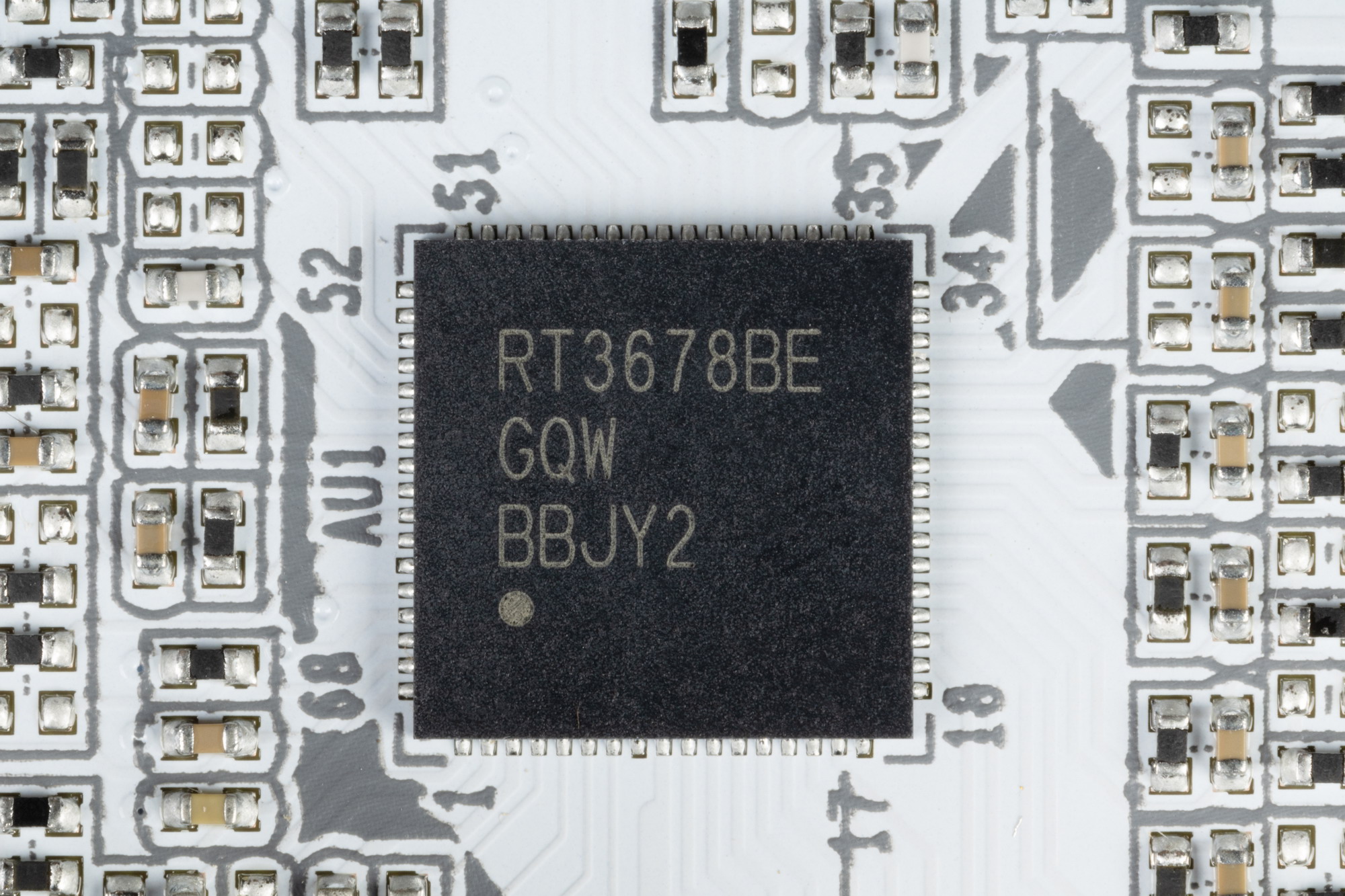

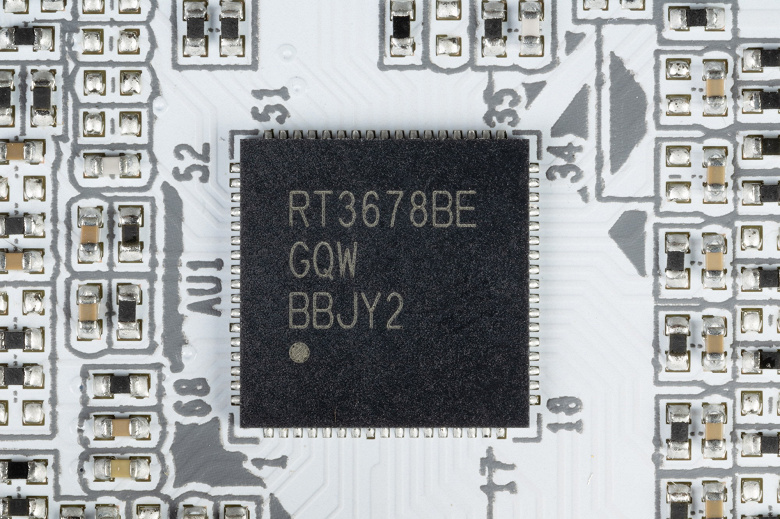

Управляет наборами фаз VCore и VDD_MISC (6+1) ШИМ-контроллер RT3678 от Richtek.

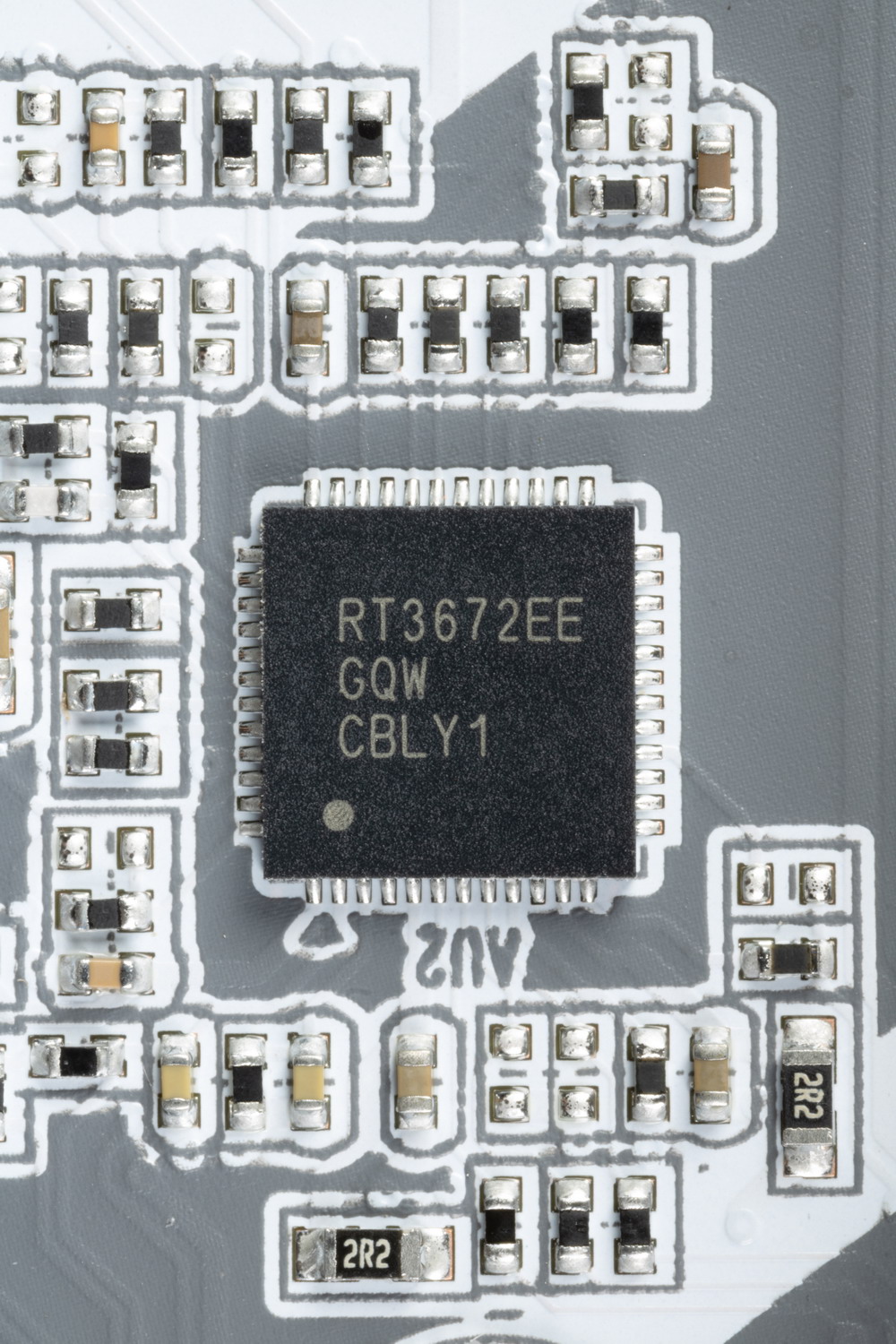

Управляет 2-мя фазами питания SoC ШИМ-контроллер RT3672 от Richtek.
Теперь про охлаждение.

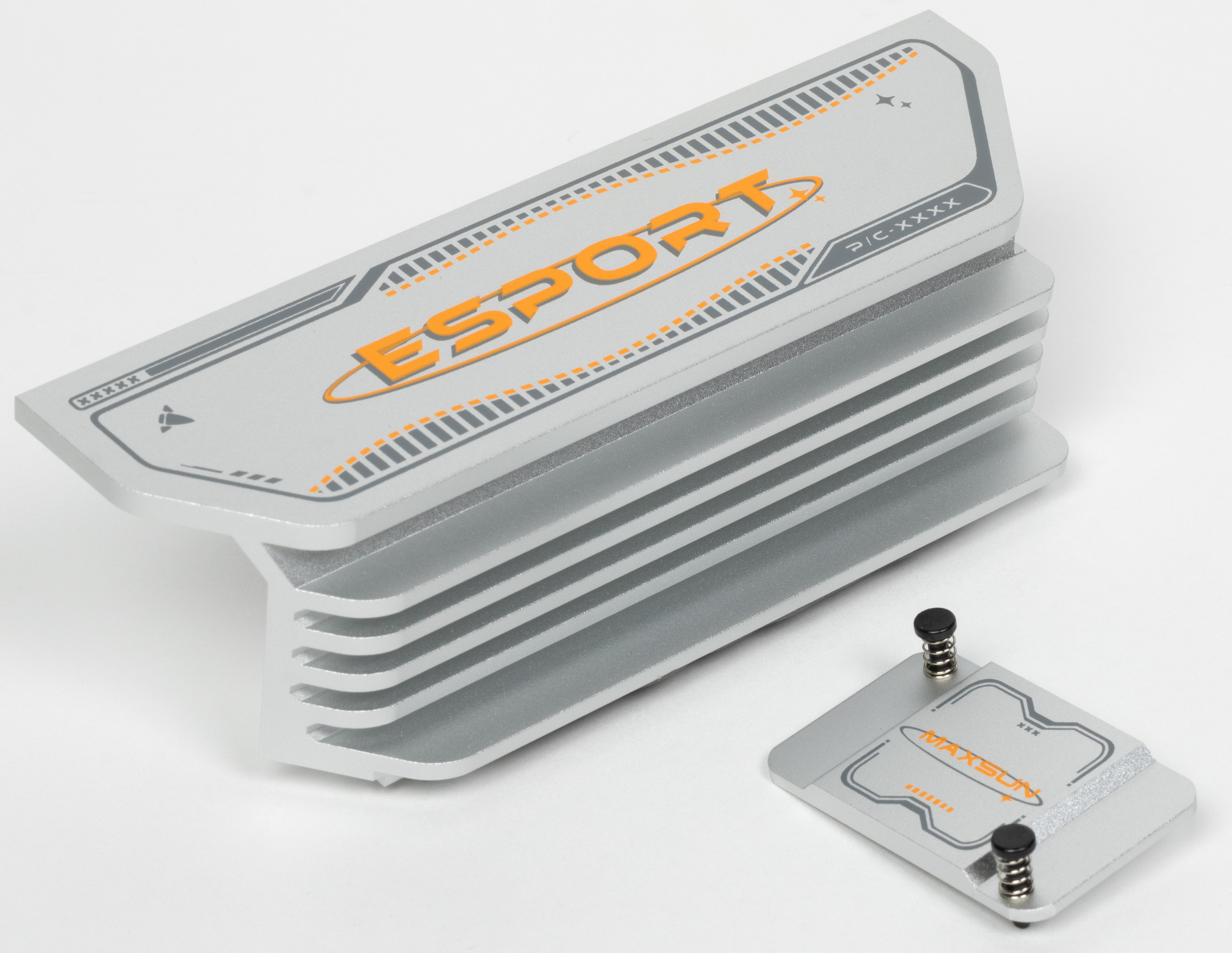

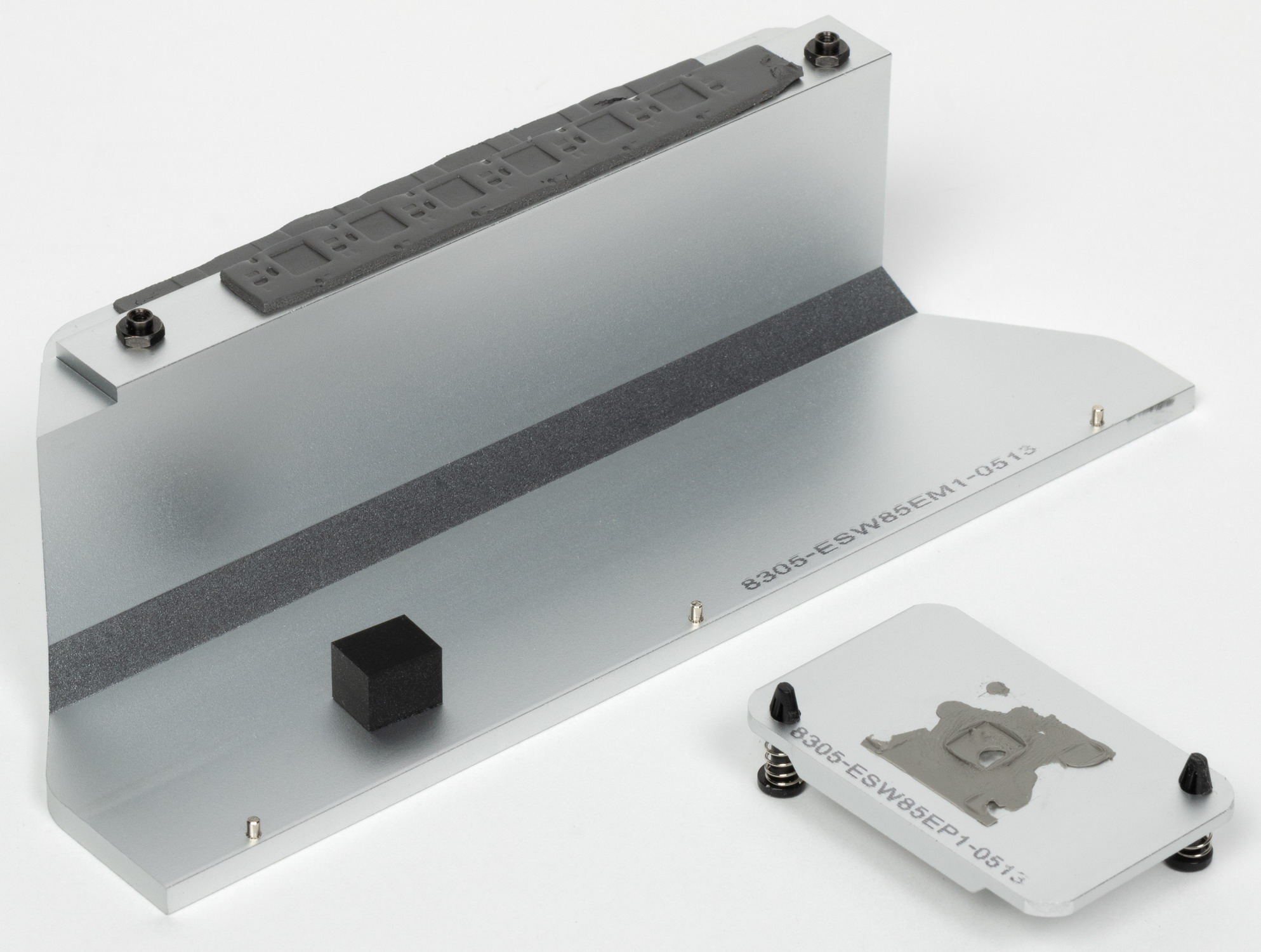

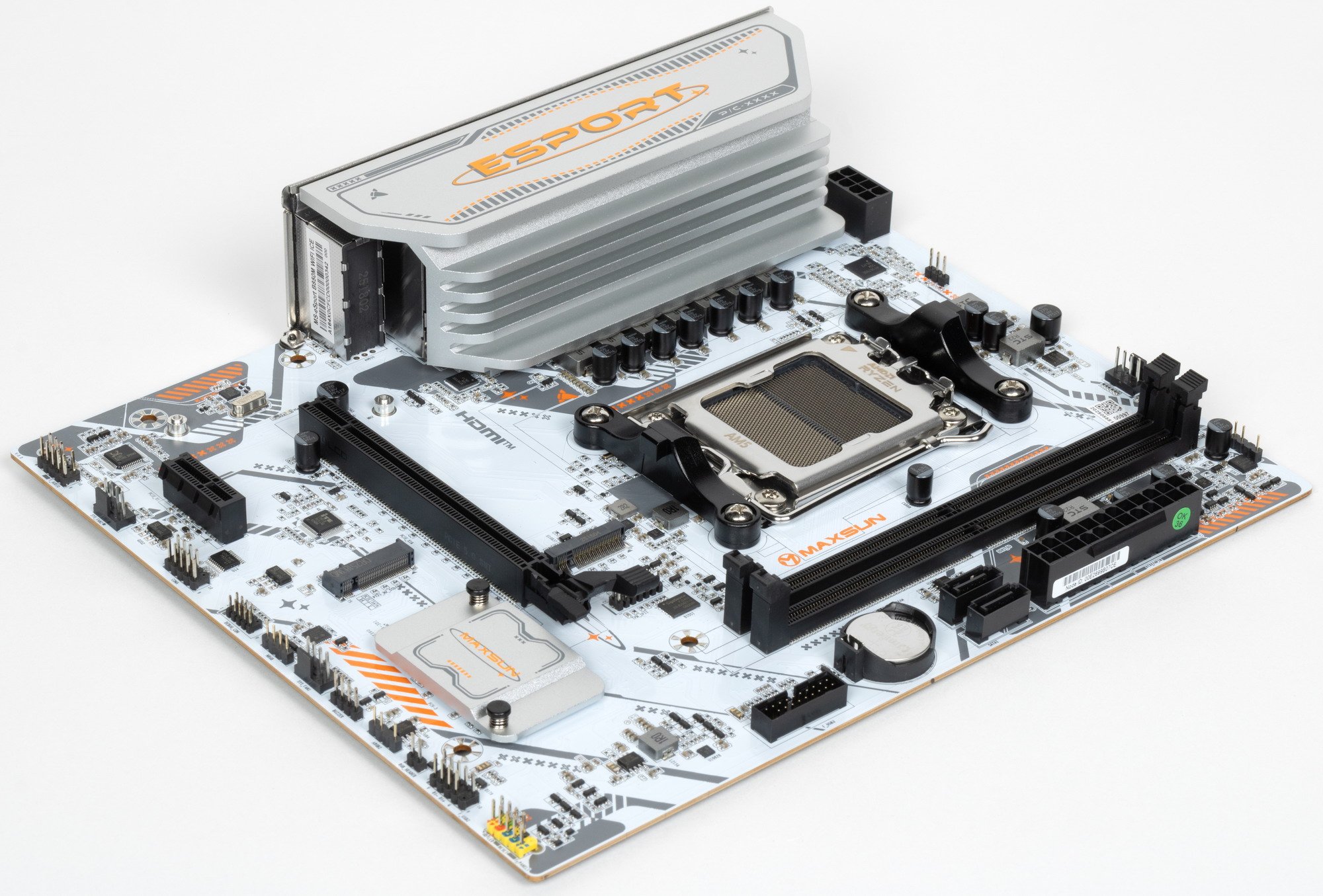

К сожалению, не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

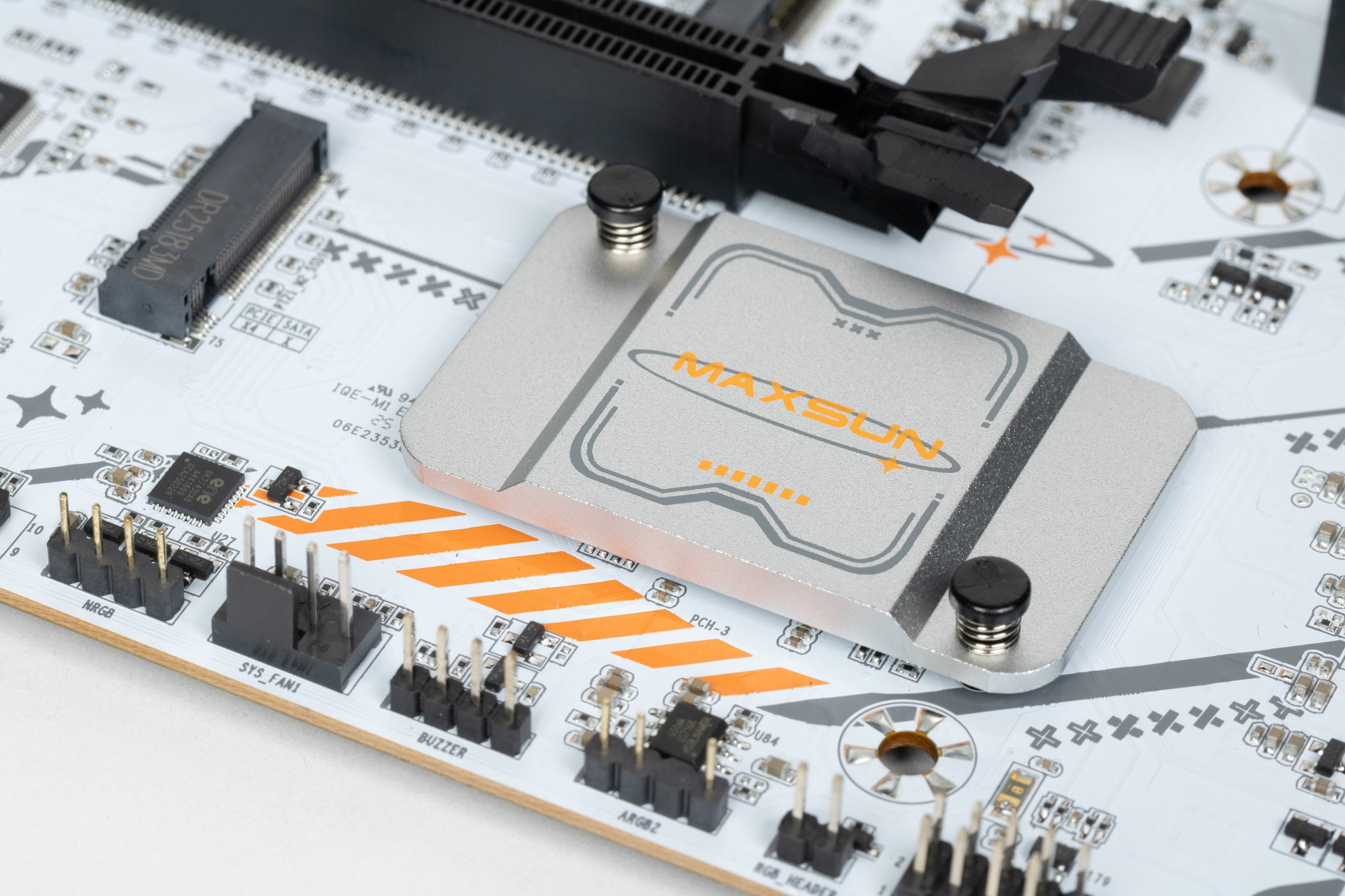

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет только один радиатор, охлажающий длинную цепочку (7 фаз) силовых преобразователей. Две фазы питания оставлены без охлаждения (что лишний раз говорит о бюджетности продукта и нацеленности его использования только с относительно маломощными процессорами).
Как я уже упоминал ранее, M.2 слоты вообще не имеют радиаторов.
Напомню, что материнская плата не имеет бэкплейта.

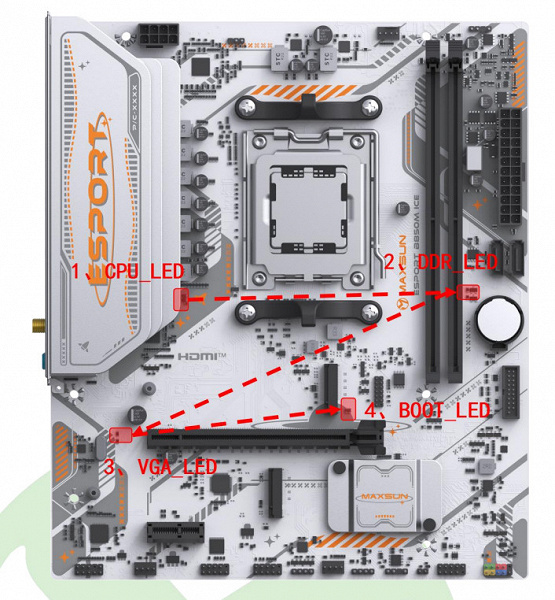

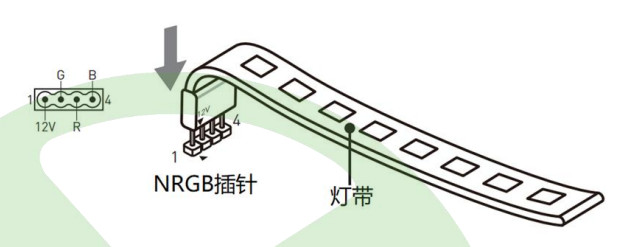

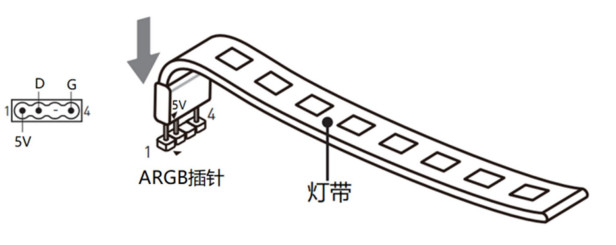

Подсветка

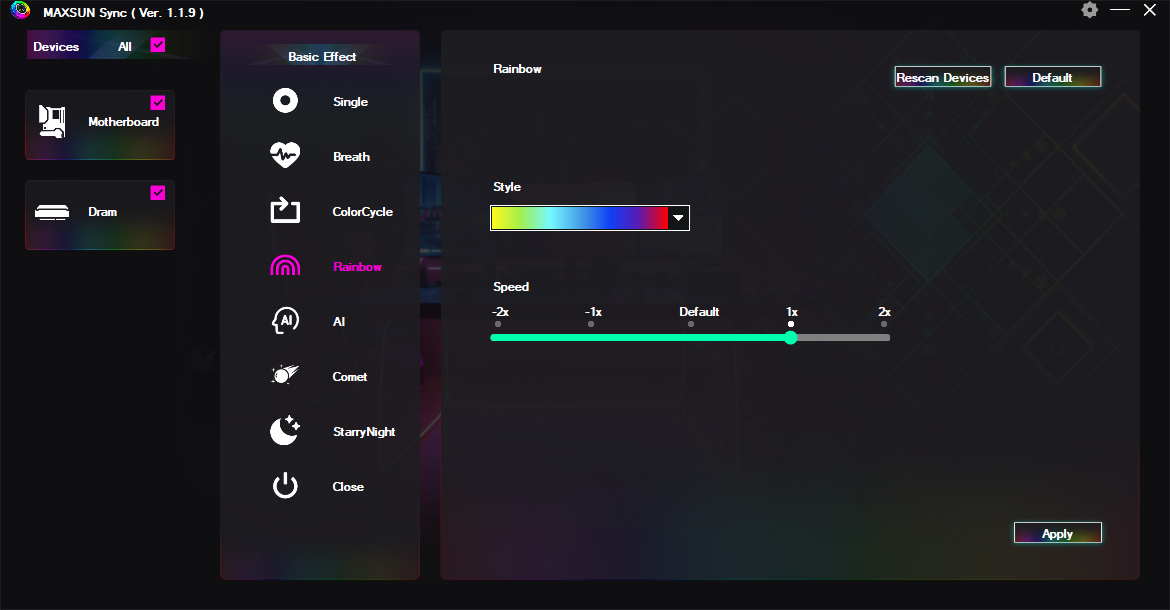

Программное обеспечение под Windows

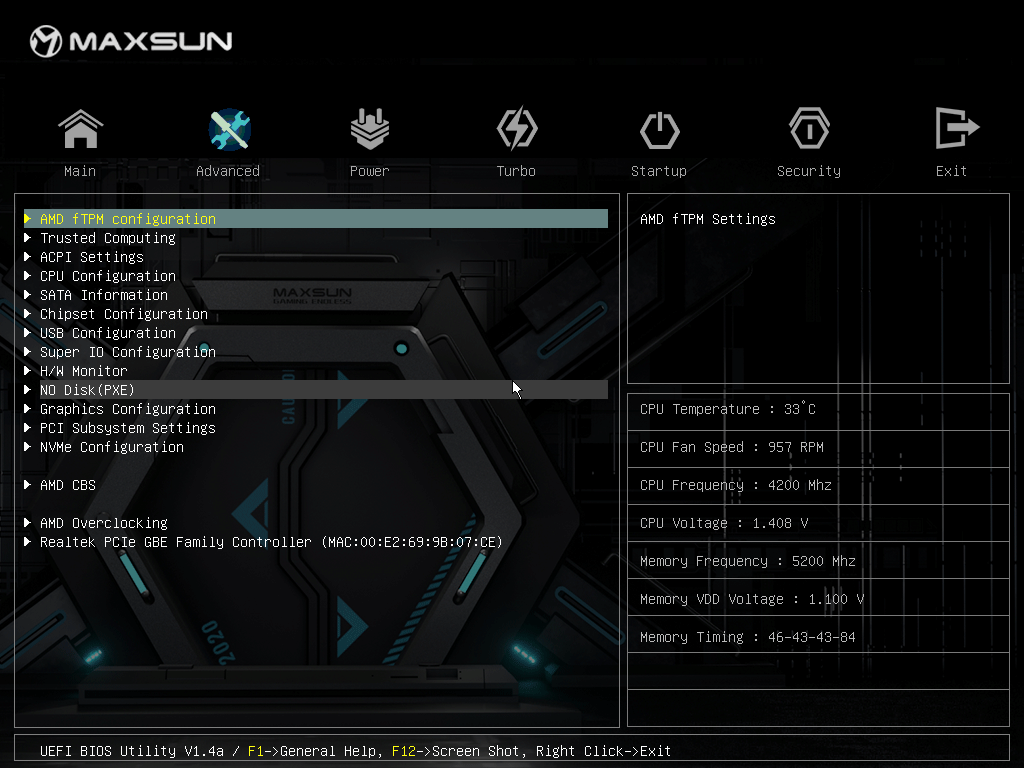

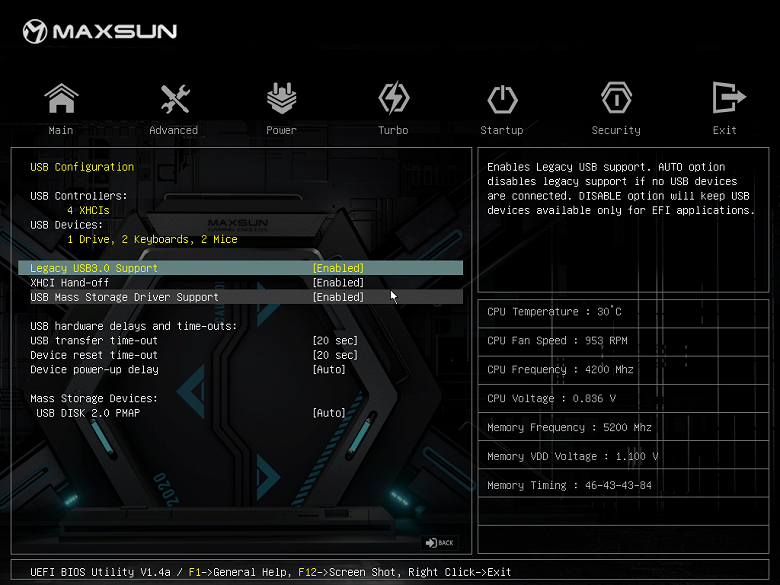

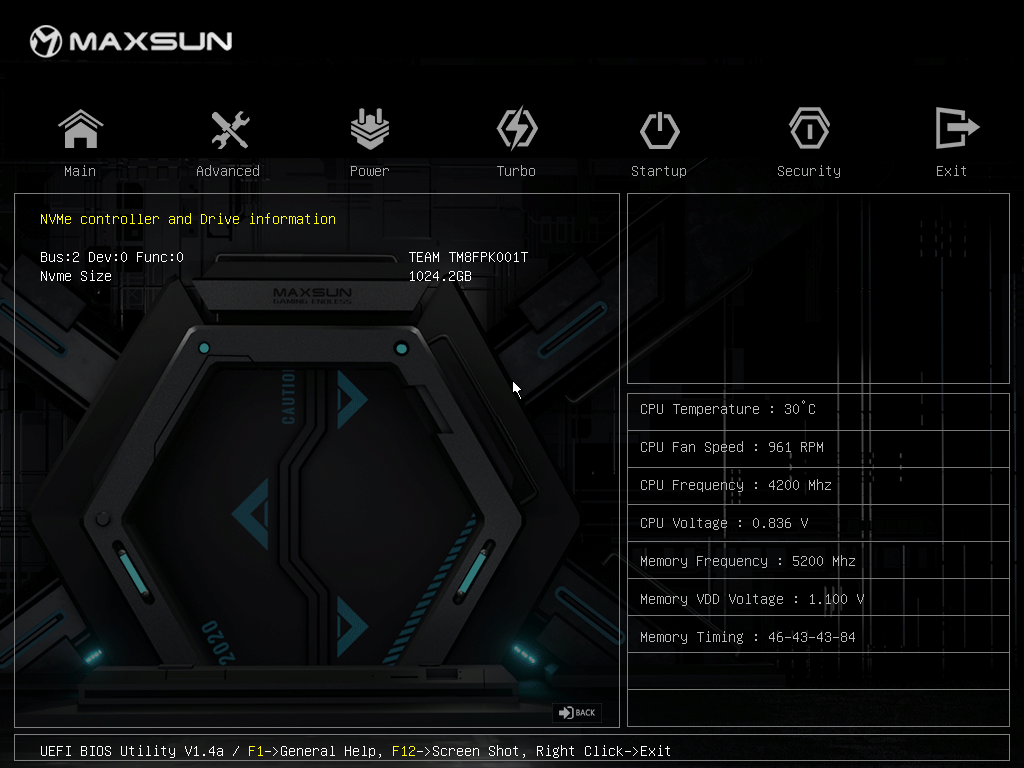

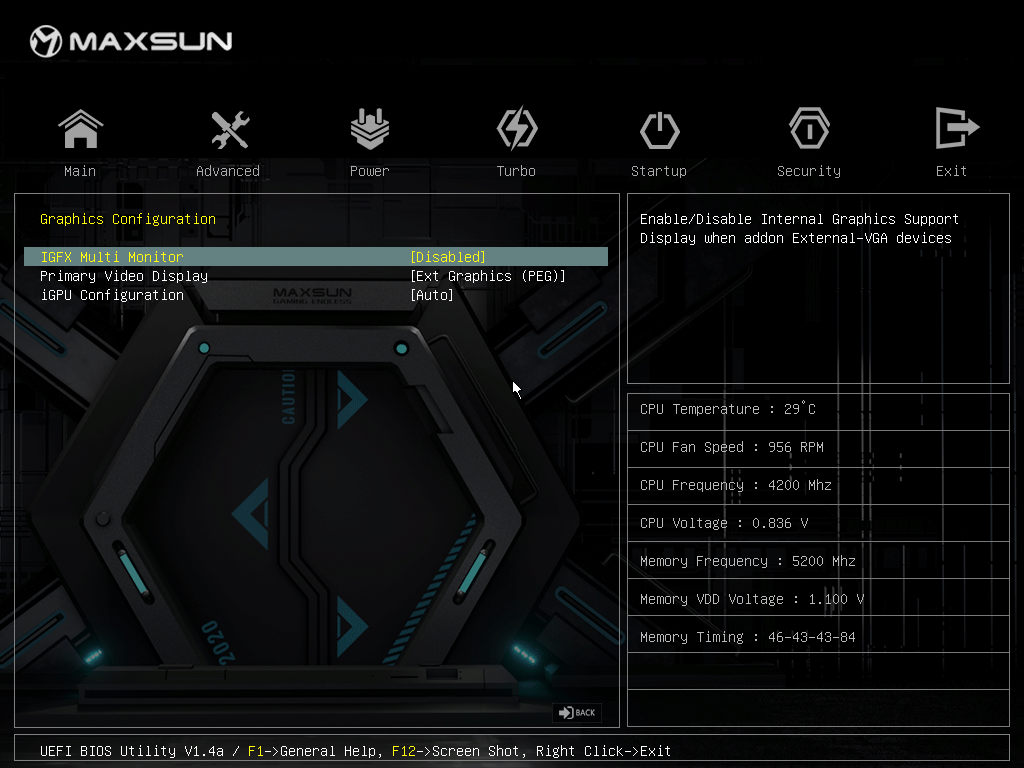

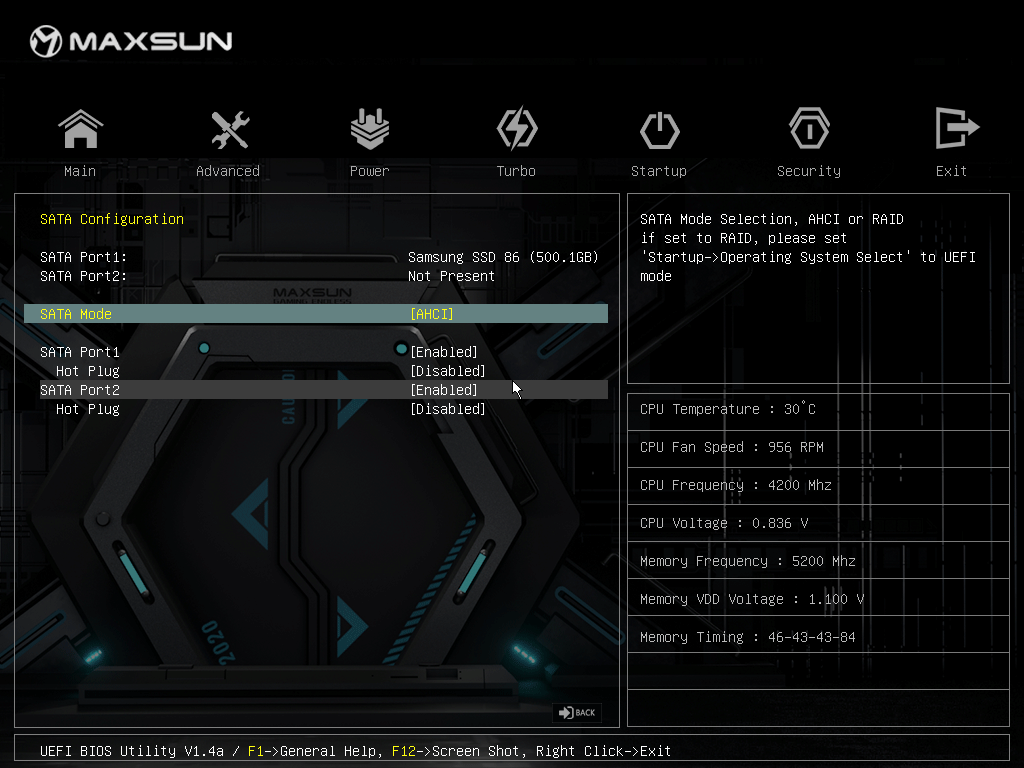

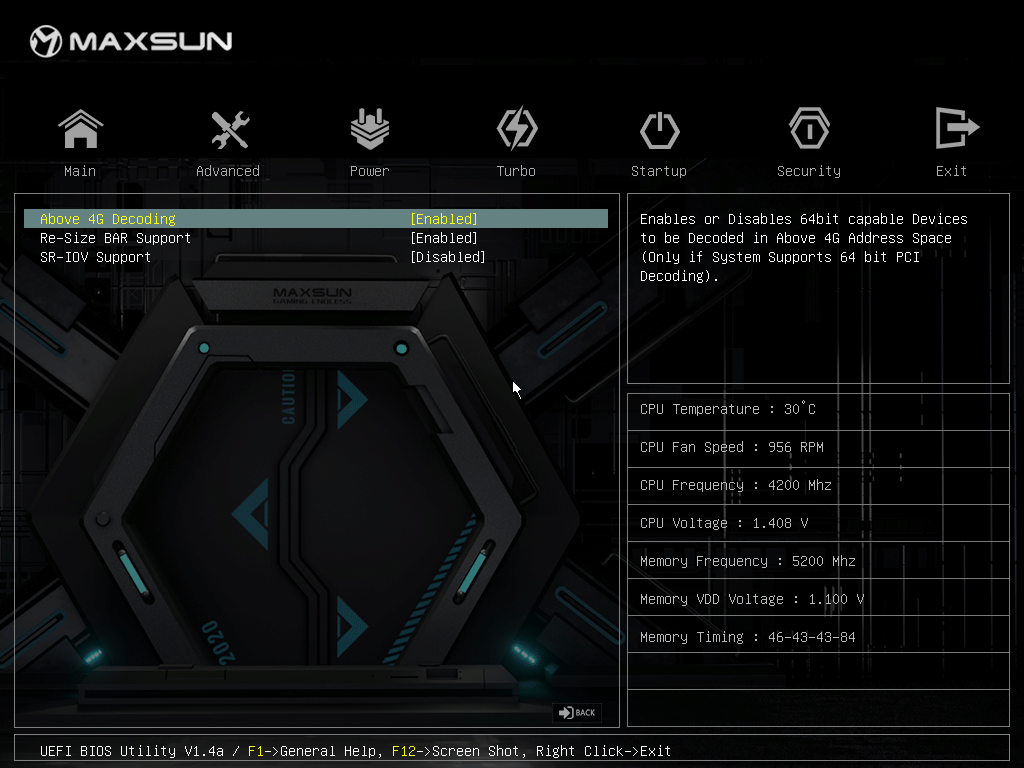

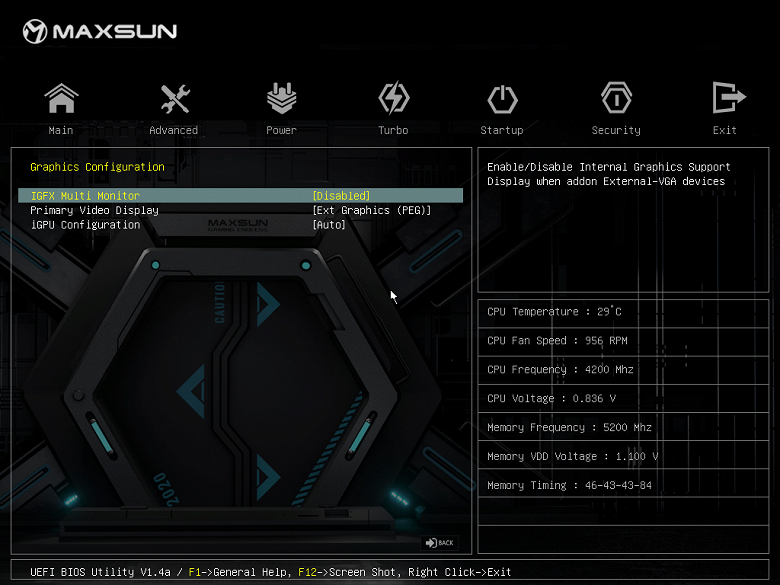

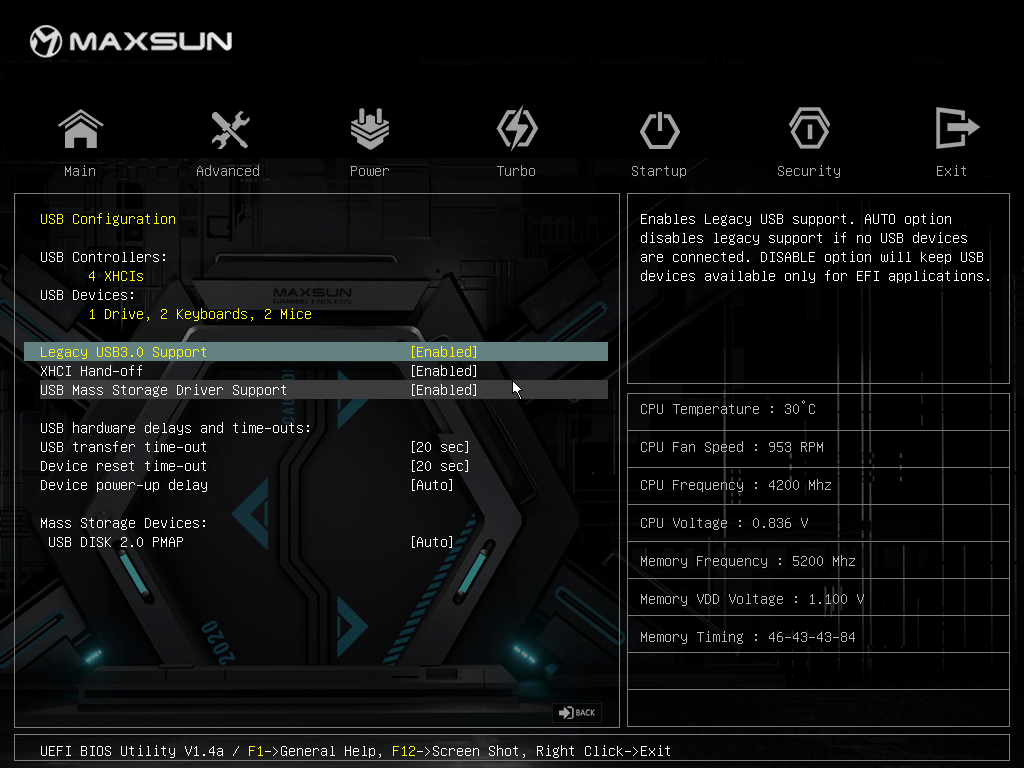

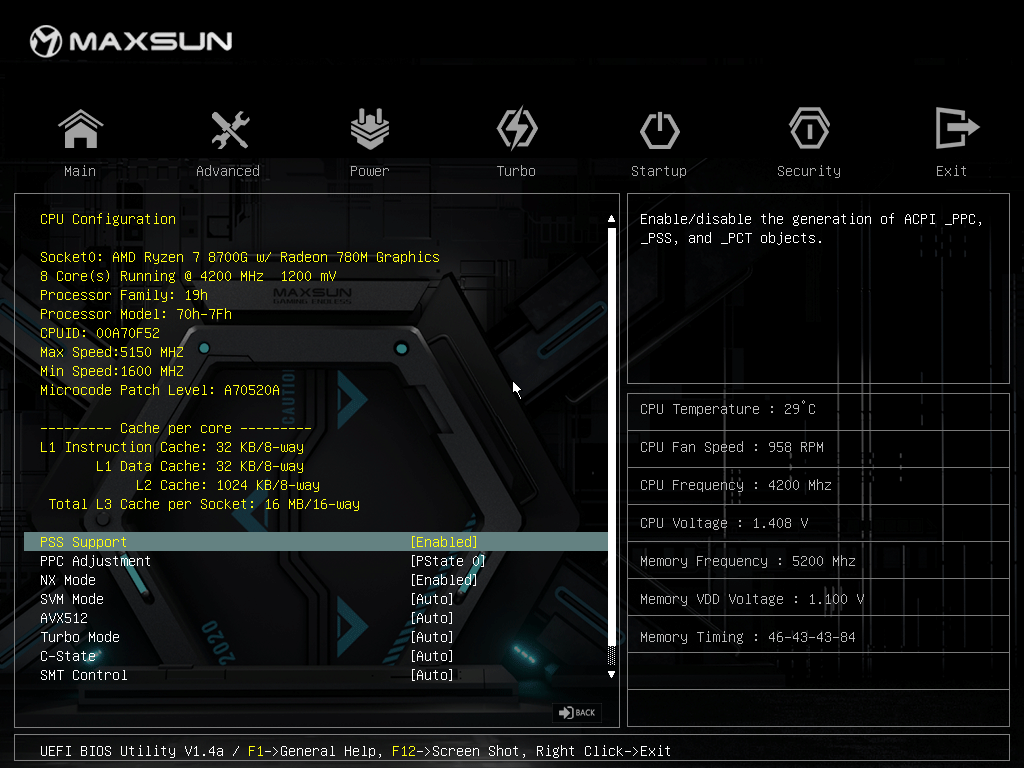

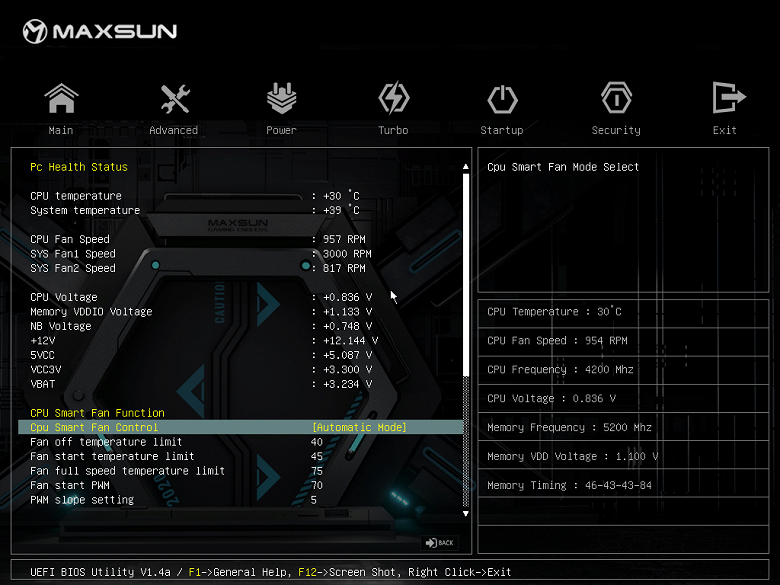

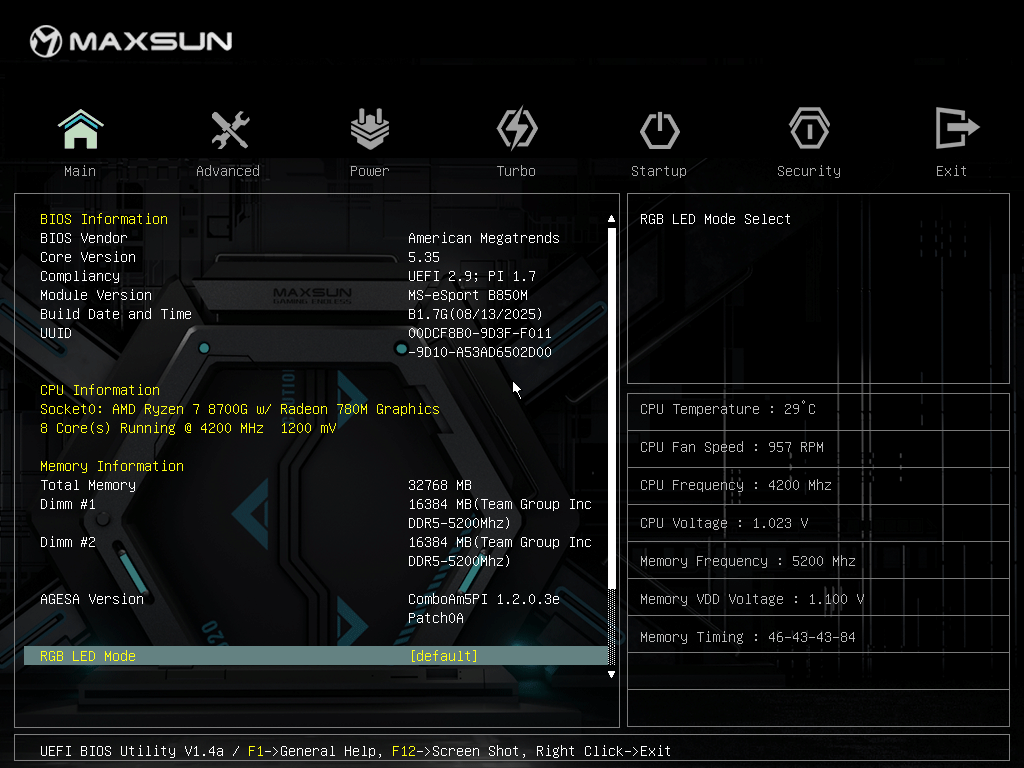

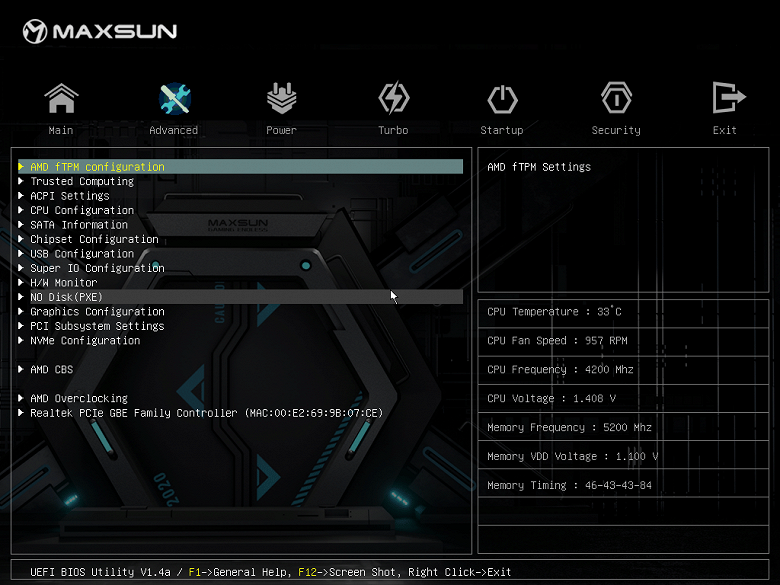

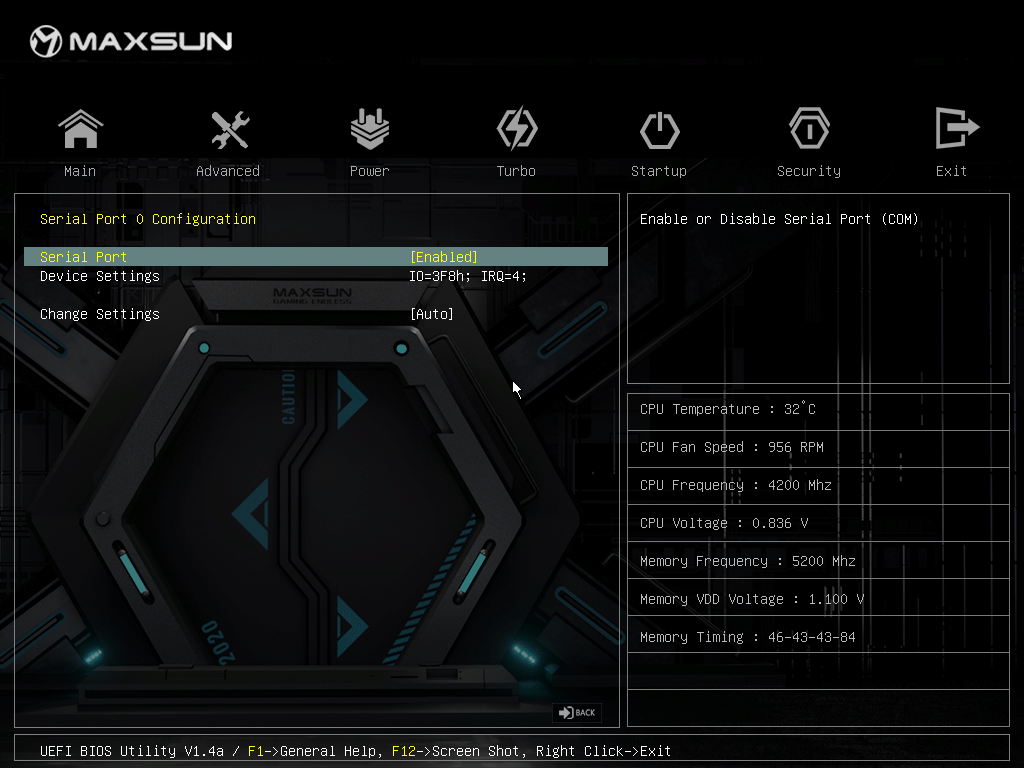

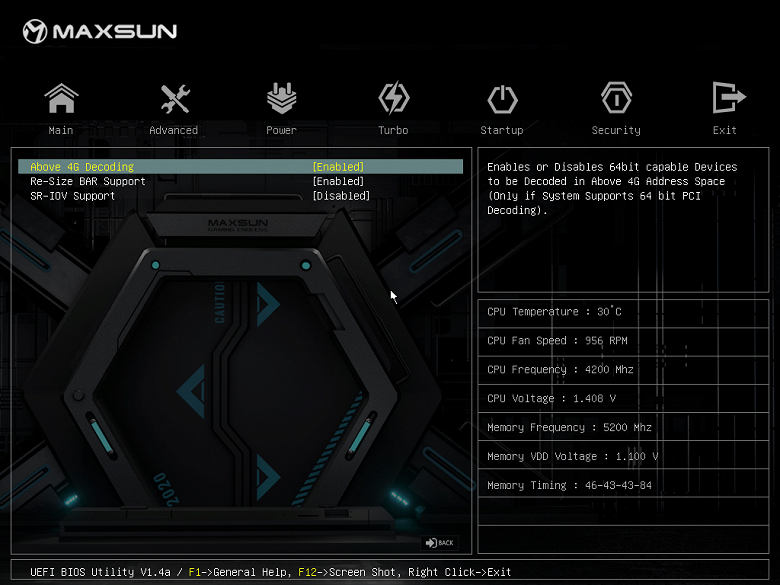

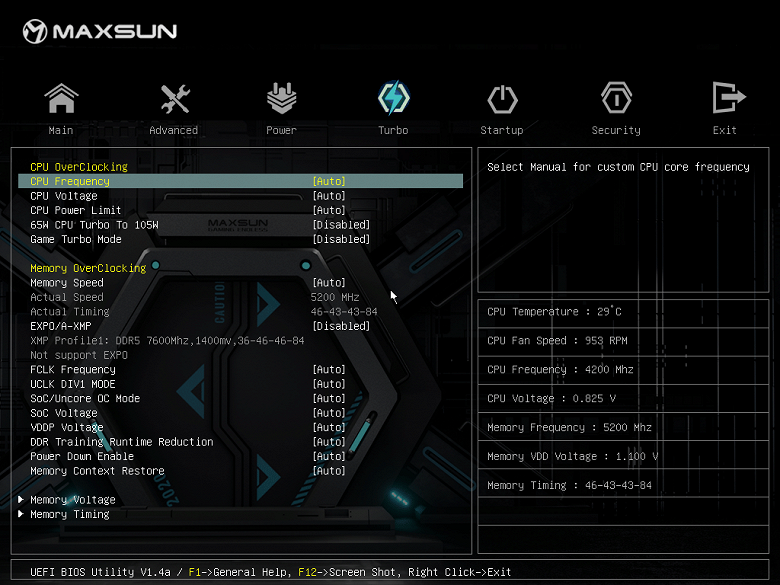

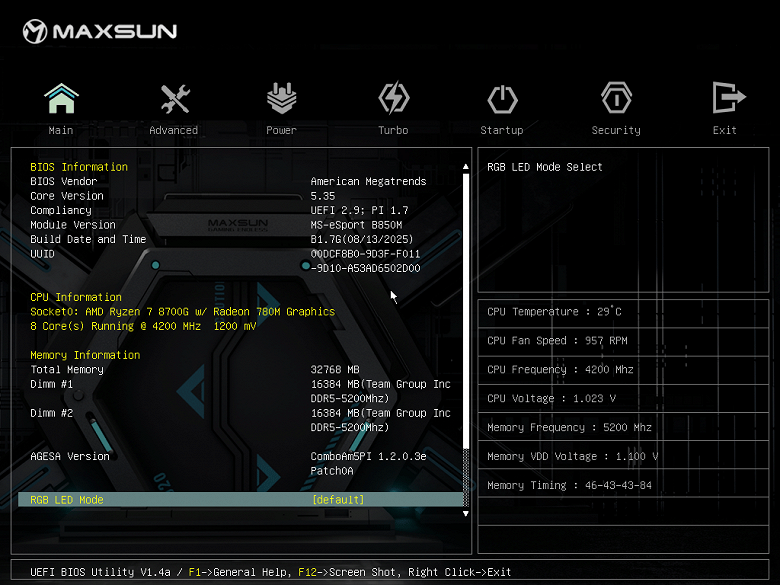

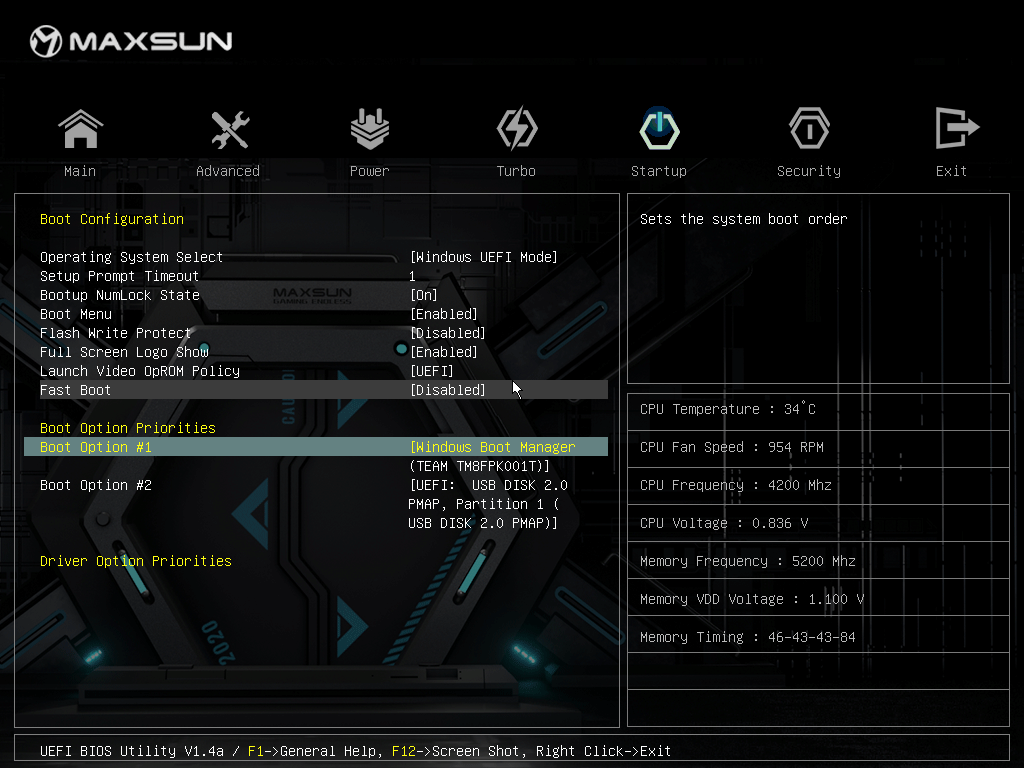

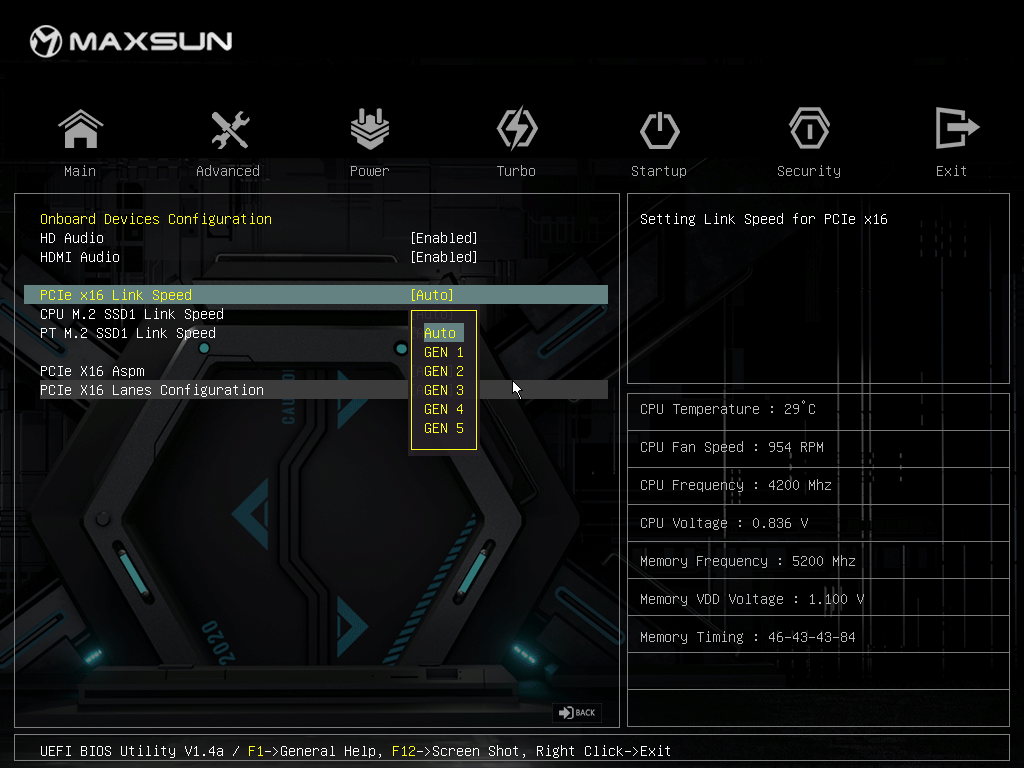

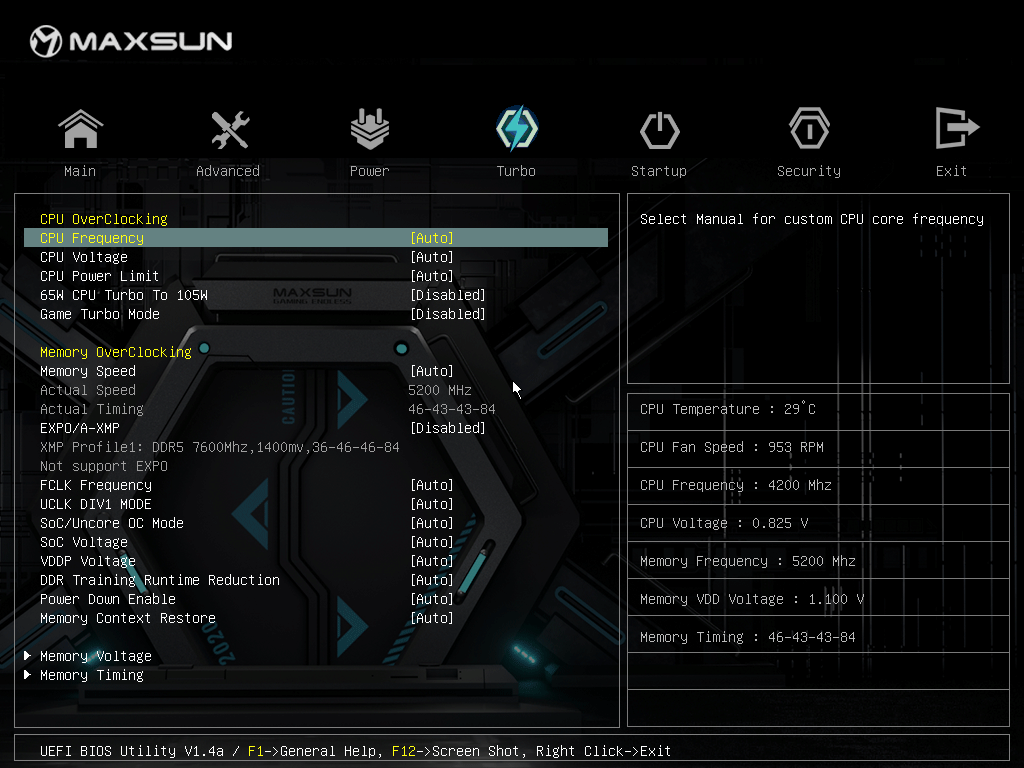

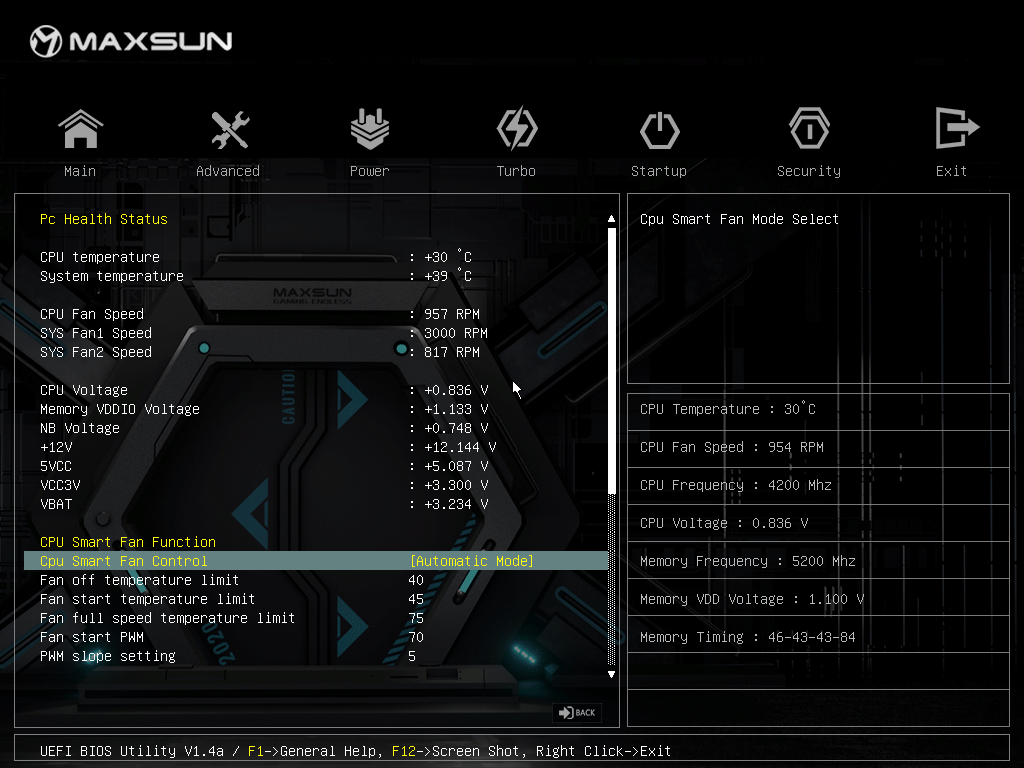

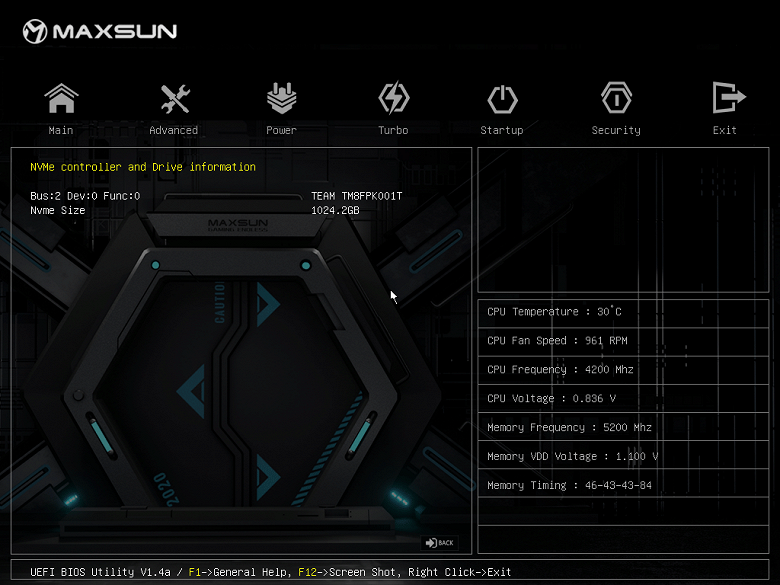

Настройки BIOS
Работоспособность (и разгон)

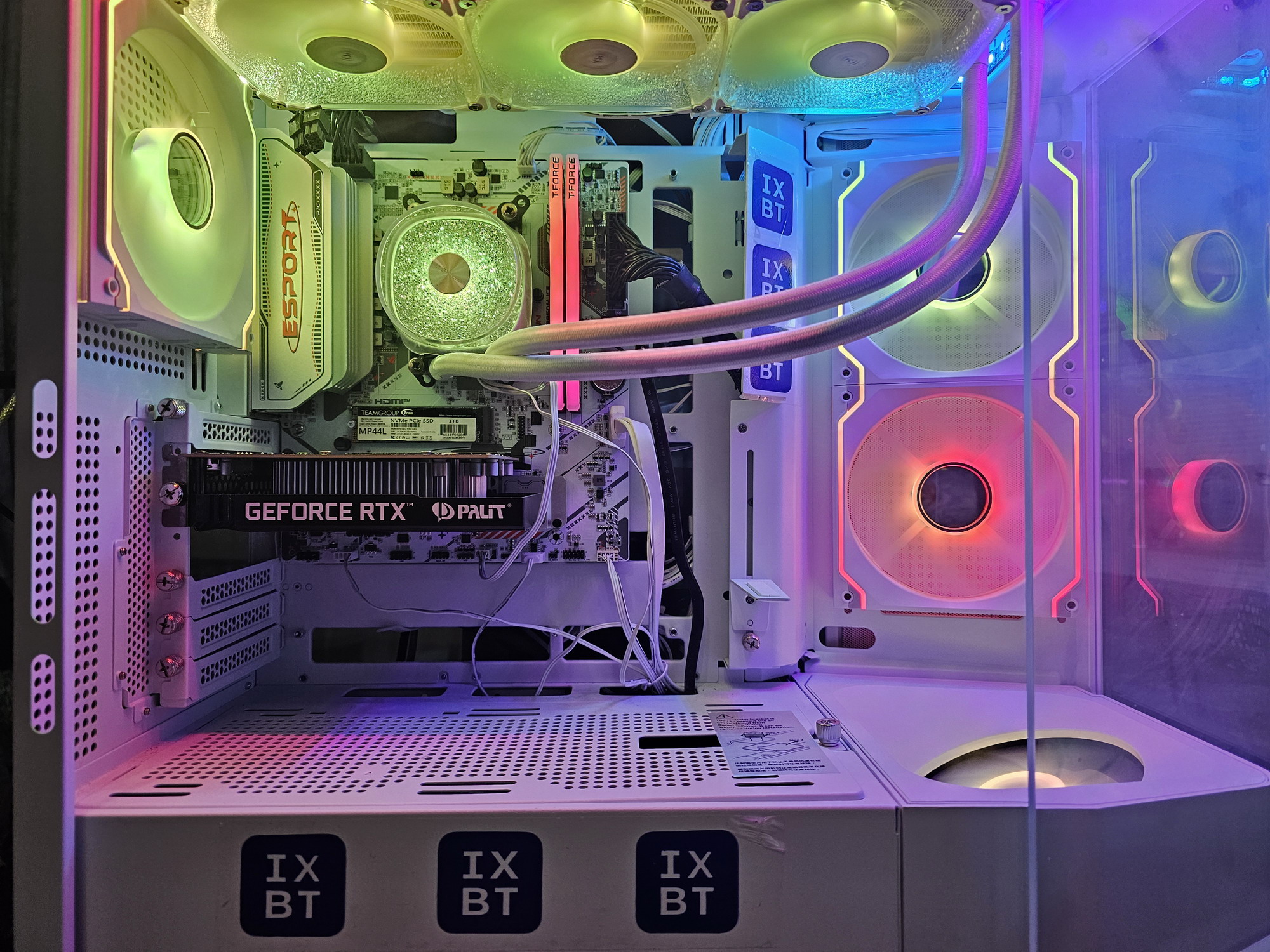

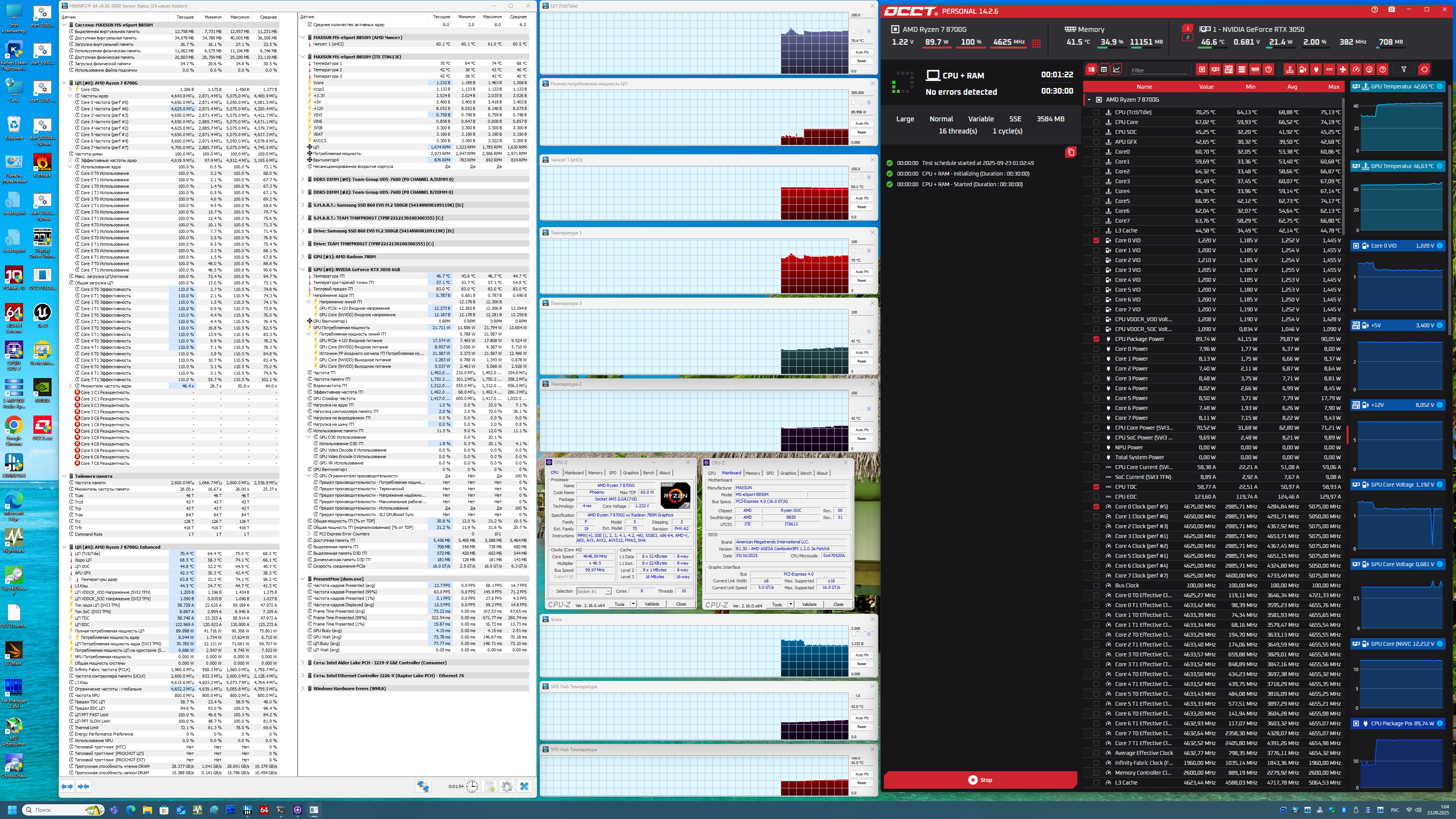

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
В данном случае авторазгон сработал неплохо с учетом стрессовой нагрузки на процессор (его максимальный нагрев был 75 градусов, а максимум потребления не превышал 90 Вт, частоты по ядрам были до 4,7 ГГц). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. Разумеется, довольная слабая система питания не позволила поднять частоты работы CPU выше 4,7 ГГц. Однако чего еще ждать от малобюджетной матплаты? Для своей цены такая работа более чем хороша.
Выводы
Maxsun eSport B850M WiFi Ice — одна из самых недорогих материнских плат для платформы AMD AM5 на базе чипсета AMD B850. На момент публикации обзора ее розничная стоимость начиналась от 11 тысяч рублей. Безусловно трудно ожидать широкой поддержки периферии от подобного продукта, однако минимальным набором нужных портов и слотов плата обладает.
У нее 10 портов USB разных видов, включая 6 USB 3.2 Gen1 (2 внутренних и 4 Type-A) и 4 USB 2.0 (2 внутренних и 2 Type-A). Также плата предлагает слот PCIe х16_1, получающий от процессора 16 линий PCIe 5.0, и слот PCIe x1, подключенный к чипсету 1 линией PCIe 3.0.
В арсенале платы также есть 2 порта SATA, 2 слота M.2 и 3 разъема для вентиляторов. Система питания процессора относительно слабая, но способная обеспечить работу среднеуровневых процессоров с некоторым запасом на разгон. Плата имеет скромную систему охлаждения, все слоты M.2 без радиаторов. Сетевые возможности включают проводной контроллер 1 Гбит/с и беспроводной Wi-Fi 6E + Bluetooth 5.2. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств. Также надо отметить симпатичное исполнение платы — она хорошо подойдет для ПК белого цвета.
Еще раз замечу, что в целом для материнской платы такого ценового уровня набор возможностей вполне достаточный.
