Обзор процессорного кулера DeepCool AK620 G2 Digital NYX

Действуя полностью в духе современных рыночных тенденций, требующих постоянного улучшения ассортимента продукции, компания DeepCool в конце прошлого года радикально обновила свои «воздушные» кулеры линейки АК. Затронуло это и самую простую модель AK400 с четырьмя тепловыми трубками, и чуть более серьезный AK500 (пять трубок), и старший «двухбашенный» AK620. Немалое внимание уделено визуальной составляющей, и немудрено, учитывая, что корпуса с окнами сейчас составляют чуть ли не большинство продающихся. Но если самые простые AK G2 просто получили крышки из натурального дерева, то AK G2 Digital NYX — уже информационные дисплеи.

Впрочем, и в последнем ничего принципиально нового нет — Digital-версии этих кулеров появились еще два года назад, а в прошлом году мы изучали уже и Digital Pro. Но компания решила сделать более полезным штатное ПО, которое всё равно требуется для управления дисплеем: теперь оно умеет подстраивать обороты вентиляторов, причем самостоятельно — в пресс-релизе не обошлось без упоминания модного сейчас искусственного интеллекта. Однако и «классические» методы никто не отменял — кому что покажется более удобным. Тем более, что одной лишь внешностью и софтом дело не ограничивается: вентиляторы с крыльчаткой диаметром 120 мм в новой линейке тоже новые и умеют останавливаться при управлении посредством ШИМ. Так что в любом случае есть смысл посмотреть на то, как это работает на примере старшего AK620 Digital NYX. По крайней мере, при обычном использовании — ИИ-фокусы требуют длительного накопления статистики.

Прежде чем переходить к устройству, заметим, что дело не ограничилось улучшениями и дополнениями. Кроме этого, линейка лишилась совместимости с «устаревшими» HEDT-платформами Intel от LGA2011 до LGA2066. Большого смысла в такой совместимости, конечно, уже нет, поскольку даже LGA2066 давно не обновлялась, а всё выпущенное для нее выглядит в современных условиях странновато. Многие производители идут еще дальше, отбрасывая уже и LGA1200 вместе с более ранними массовыми платформами Intel. Но DeepCool сохранял совместимость с «историческими» платформами до последнего — она была даже у совсем недавно изученного нами Assassin VC Elite WH. У AK G2 — уже нет. Повторимся: она вряд ли уже кому-нибудь нужна, но не отметить этот факт мы не можем.

Паспортные характеристики, комплект поставки и цена

Описание

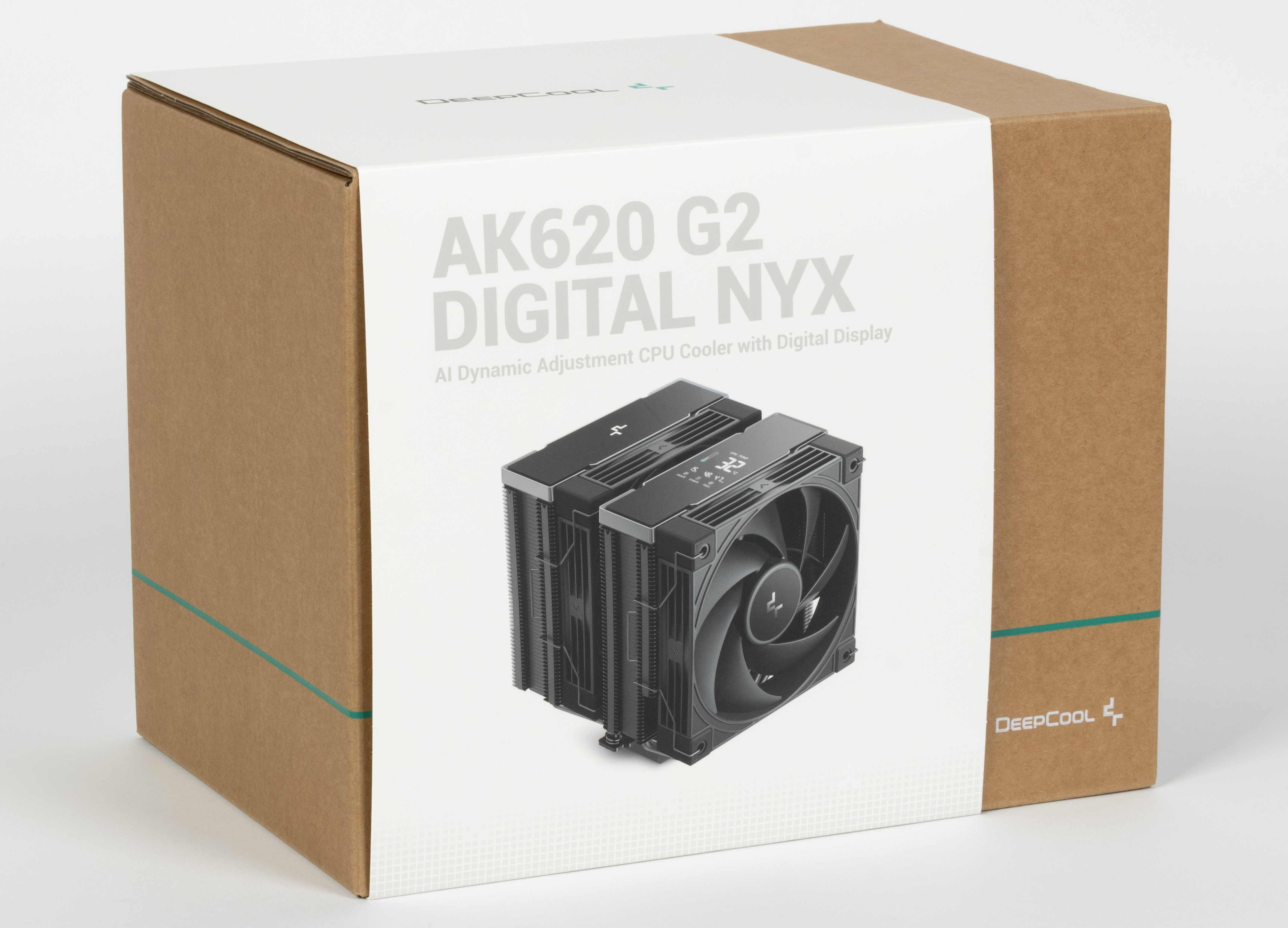

Поставляется процессорный охладитель в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка). При этом компания упаковывает все воздушные системы в одинаковые коробки, а надписи только на суперобложке присутствуют, так что когда на складской полке лежат несколько разных кулеров DeepCool, найти среди них нужный не всегда оказывается тривиальной задачей. Но обычного пользователя эта проблема, к счастью, не касается :)

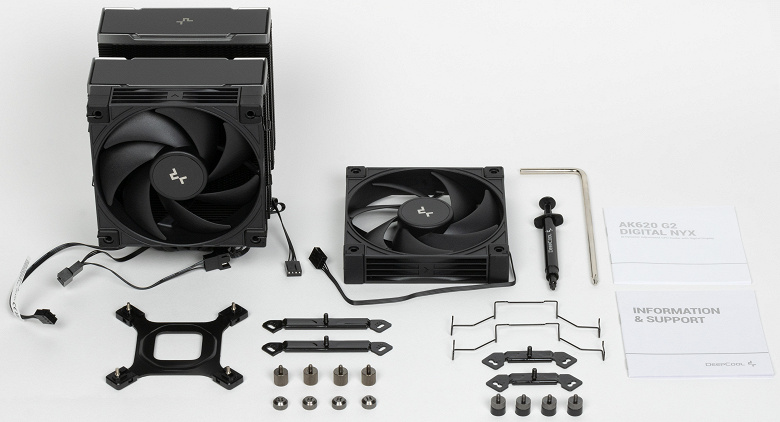

В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие. Как уже было сказано в начале, элементов в комплекте стало чуть меньше — с HEDT-платформами Intel LGA2066 и более ранними новое семейство кулеров несовместимо. Второй вентилятор вопреки традициям не прикреплен к кулеру, а вложен в отдельную коробку. Учитывая, что для установки его всё равно приходится снимать, в общем-то, и правильно.

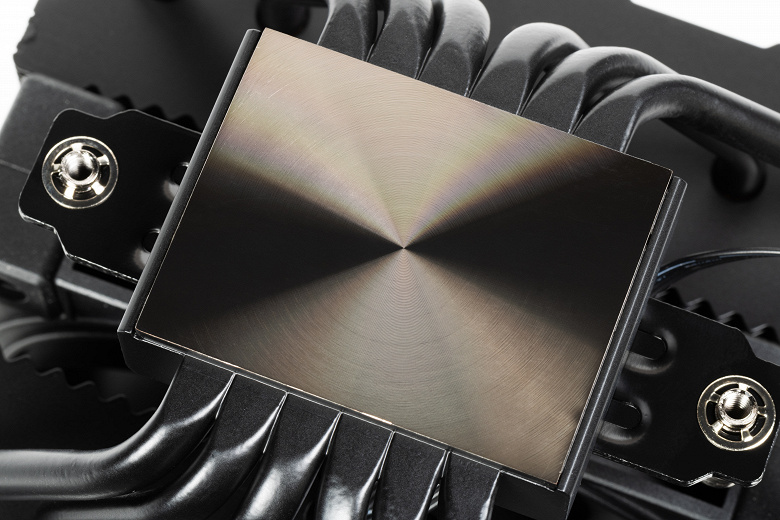

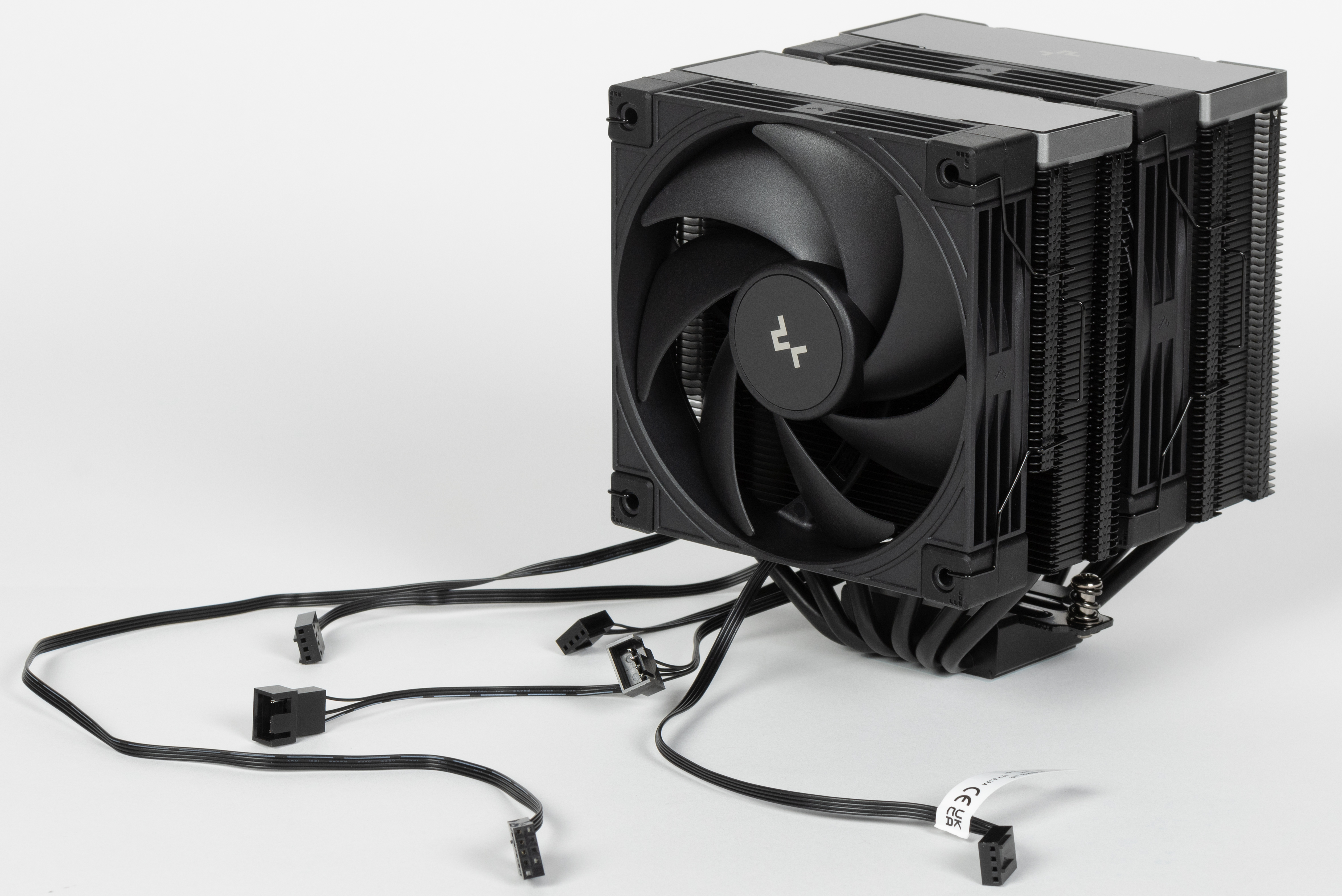

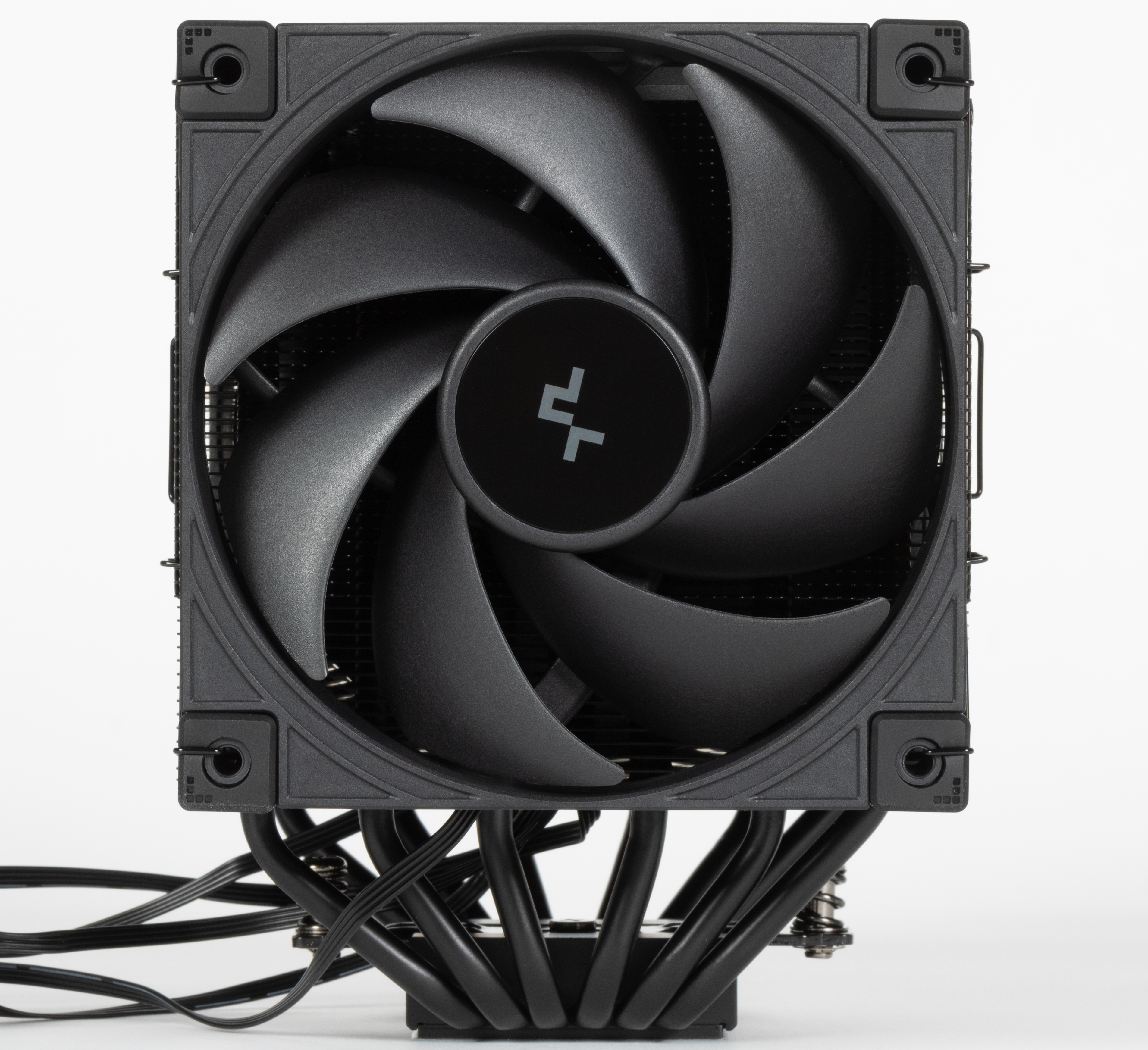

Кулер оснащен вынесенным двойным радиатором, к которому тепло от теплосъемника передается по шести тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные. Трубки, нерабочая поверхность теплосъемника, пластины радиатора и часть деталей крепежа имеют черное полуматовое лакокрасочное покрытие. В нашем случае черное, но заявлена и радикально белая версия. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1-0,2 мм.

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой.

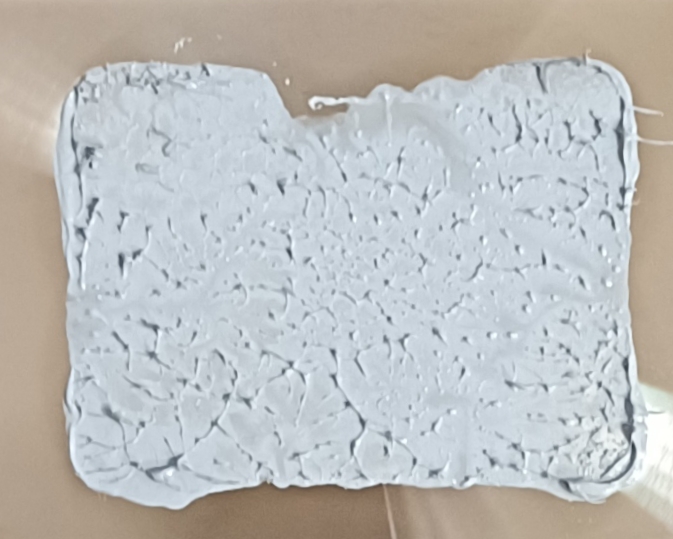

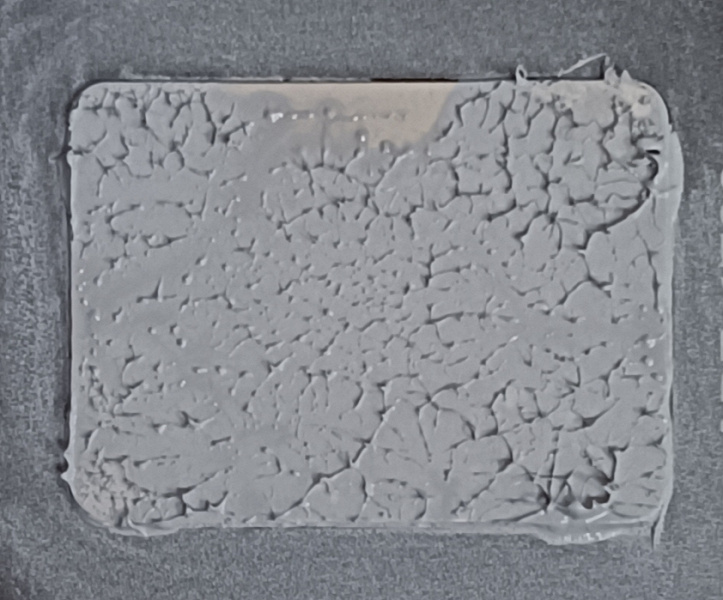

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

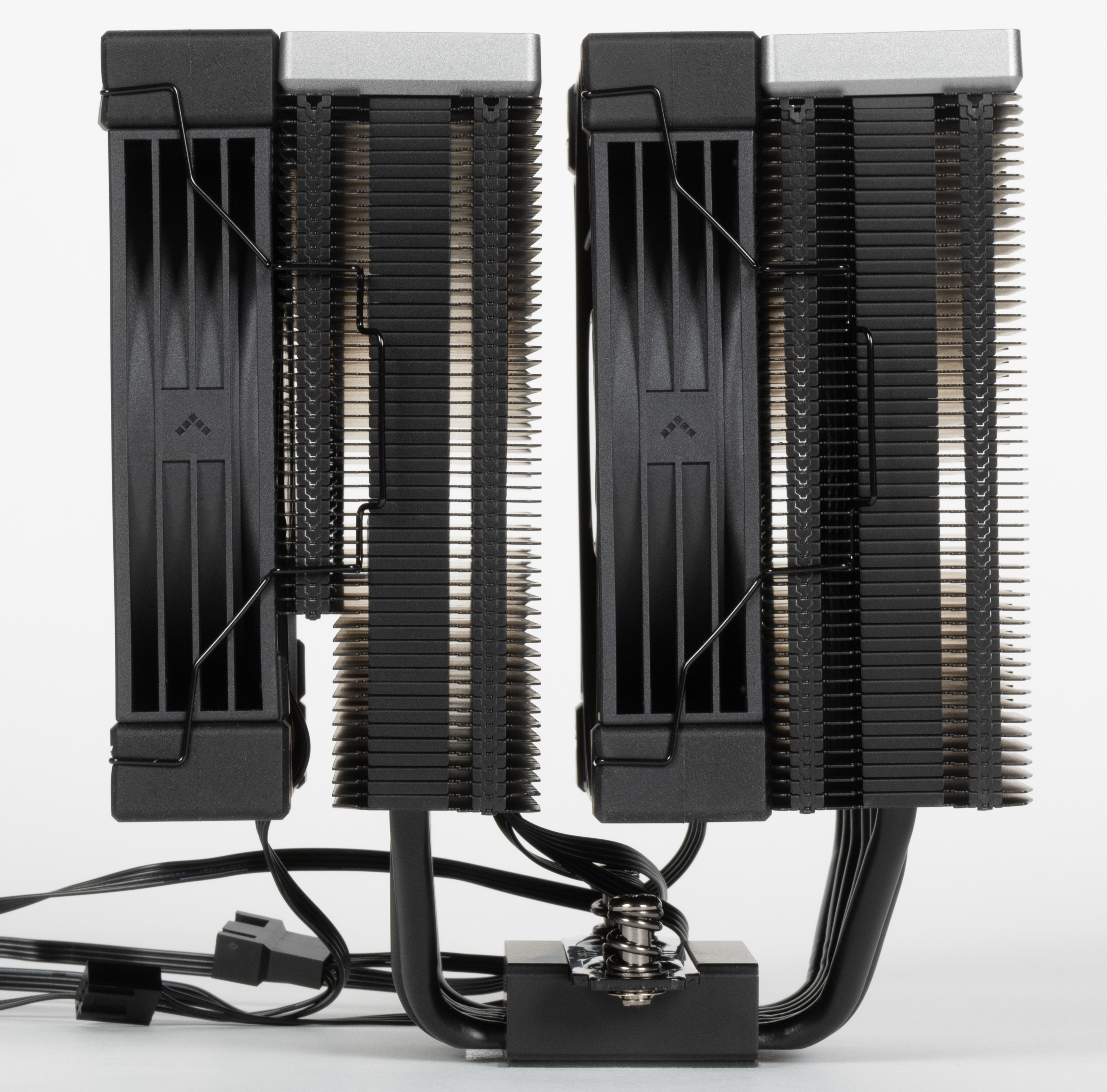

Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки.

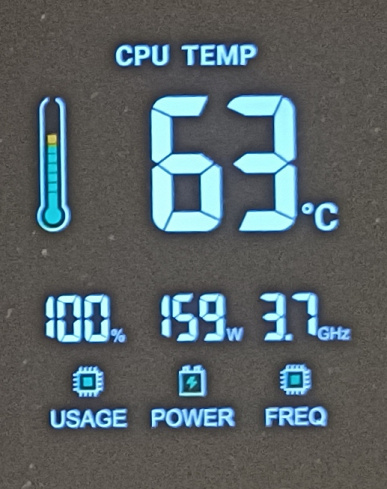

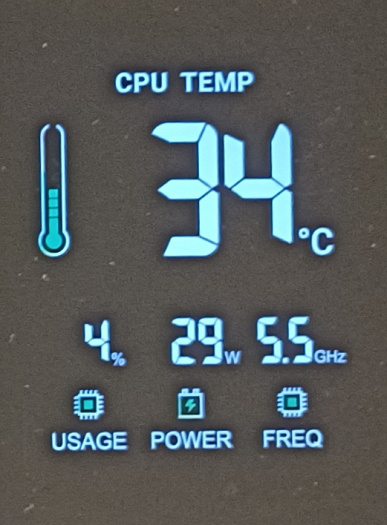

Дисплей теперь встроен непосредственно в крышку одной из башен, а не в дополнительную съемную — как было в Digital-версиях первого поколения. Соответственно, стал он меньше, чем ранее, да и декоративную настраиваемую подсветку крышки убрали, так что кому это важно, придется остановиться на, например, AK620 Digital Pro. Но количество и вид выводимой информации не изменились — текущая температура процессора в виде числа, значок термометра, загрузка процессора, текущее энергопотребление по данным мониторинга и тактовая частота по ним же.

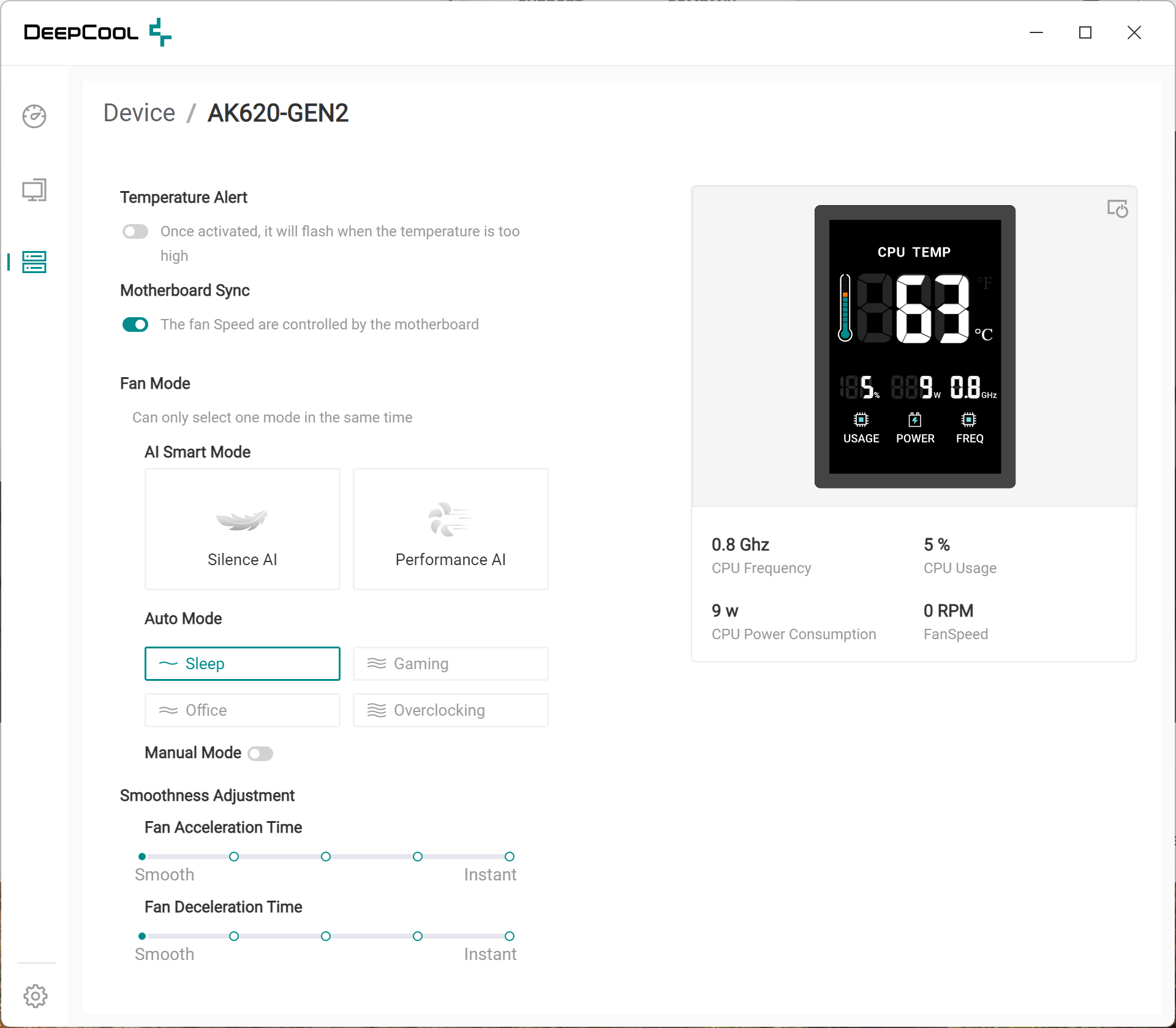

Для расширенной индикации и ИИ-управления вентиляторами необходимо подключить кулер к разъему USB 2.0 на плате (фактически отдав под это два порта, но их в настоящее время уже и не жалко) и установить фирменную утилиту. Хотелось бы как обычно написать «небольшую», но язык не поворачивается — последняя версия DeepCreative весит 351 МБ, а для установки требует не менее 1,3 ГБ — когда-то Windows XP готова была удовольствоваться гигабайтом.

Впрочем, аппетиты становятся понятными после знакомства с настройками. Фактически компания встроила в утилиту полное управление вентиляторами, включая и пару «интеллектуальных» профилей — оптимизированных под тишину или производительность. Есть и «простые» целевые профили, и возможность покрутить скорости вручную — и просто переключиться на управление от системной платы. Последнее легко делается и аппаратно — если вентиляторы подключать непосредственно к ней, а не через сам кулер. А вот оценить расширенную функциональность за время «обычного» тестирования, разумеется, сложно — тут, как уже сказано, нужна статистика, набранная в разных условиях эксплуатации. Если первопроходцем быть не интересно, то и необязательно это делать — можно ограничиться «нецифровым» AK620 G2, либо моделями предыдущих коллекций. Выбор есть — и это главное.

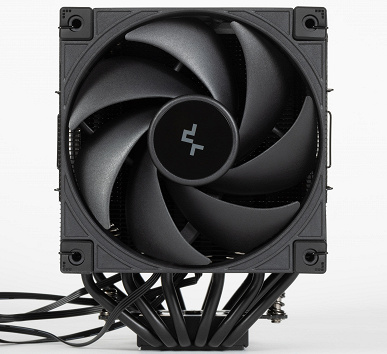

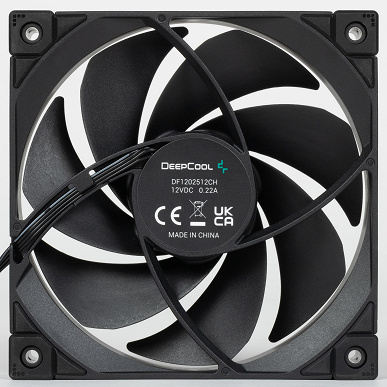

Типоразмер комплектных вентиляторов 120 мм. Высота рамки 25 мм. На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки.

Вентилятор поддерживает регулировку с помощью ШИМ. Кабель от вентилятора (как и все другие) простой плоский, что очень удобно. Интересной особенностью вентиляторов нового семейства является специальный режим очистки от пыли — при старте они 8 секунд вращаются в обратном направлении на максимальной скорости. Не исключено, что это позволит реже лазить в системный блок тем, у кого пыли много :)

Вообще заметим, что внешне AK620 G2 Digital NYX гораздо ближе к обычным AK620, чем к AK620 Digital / Pro. Хотя и последние выделяла разве что съемная крышка, а так это всё те же вариации на тему «базового» AK620 — улучшенные и украшенные, но подороже. Именно последнее и делает AK620 до сих пор популярным, хотя появился он на рынке очень давно — первые партии даже крепежа под LGA1700 не имели. Однако тестирование всё равно необходимо, поскольку отличительной особенностью новой модели являются также и новые (в очередной раз) вентиляторы, способные останавливать вращение при управлении посредством ШИМ. Напомним, что это было реализовано и в AK620 Digital Pro, но новая модель должна стоить дешевле, что делает ее очень интересной. А «простой» AK620 G2 без дисплея и новомодных ИИ-штучек — вдвойне, но отдельно его тестировать незачем, поскольку идентичен старшем собрату за исключением упомянутого.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.

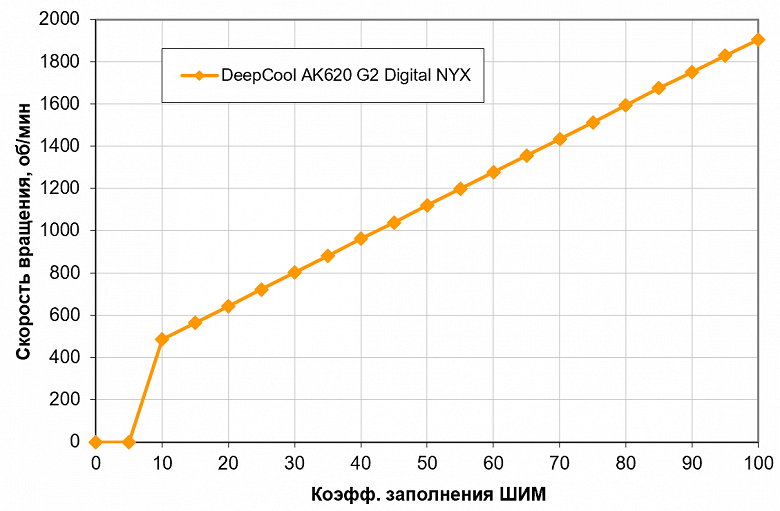

Определение зависимости скорости вращения вентиляторов кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — монотонный и практически линейный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 10% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 5% и ниже вентиляторы останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке управлять ими можно не прибегая к регулировке напряжения.

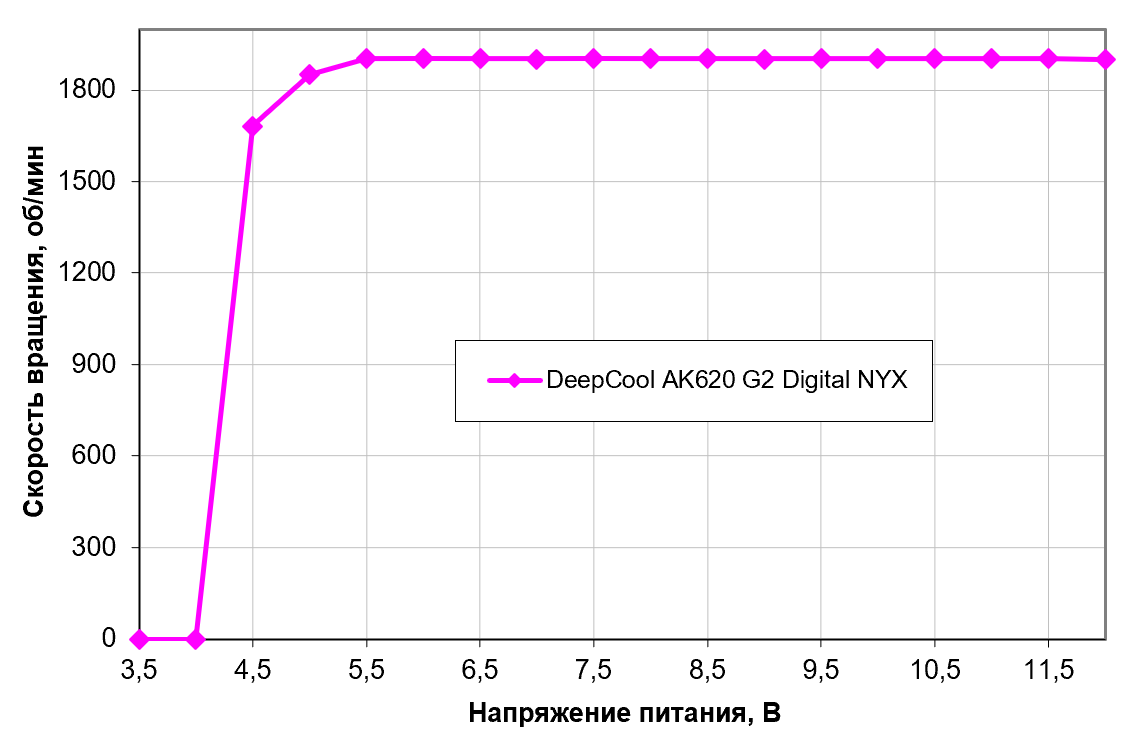

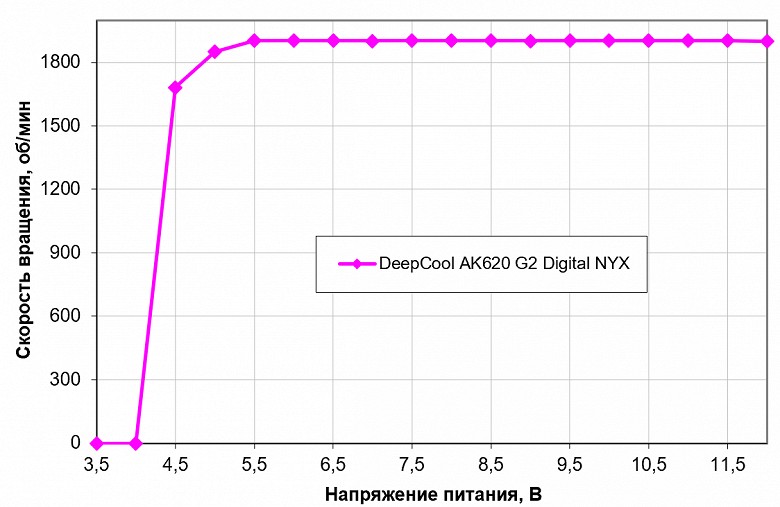

Возможно, что по этой причине регулировку с помощью напряжения здесь практически ликвидировали как класс. От 5,5 В скорость вращения стабилизирована, чуть ниже ее можно снизить буквально на 200 об/мин, а ниже 4 В уже полная остановка (повторный запуск — на 4,2 В). Вентиляторы допустимо подключать к источнику с напряжением 5 В, но, как нам, кажется практического смысла это лишено.

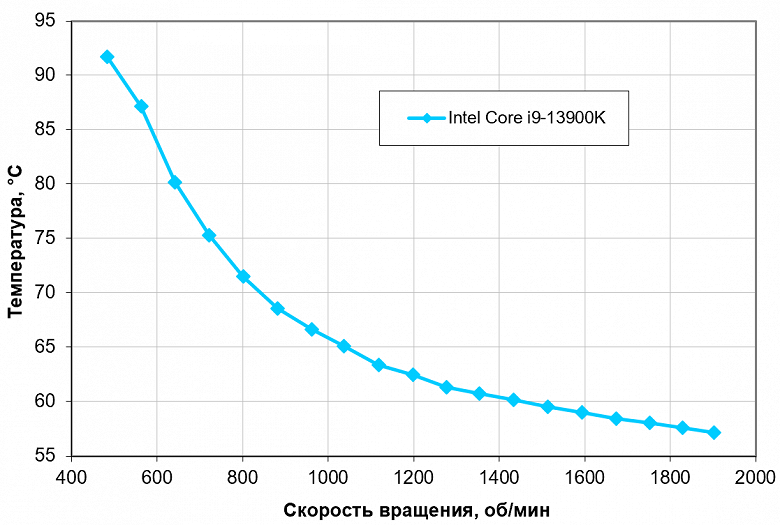

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

Необходимость обеспечения более-менее равных условий для тестирования воздушных кулеров разных классов топовые модели приводит к такой вот забавной ситуации. На открытом стенде в условиях стабильной и невысокой температуры окружающего воздуха на постоянной частоте 3,7 ГГц процессор не перегревается и на минимальных оборотах. Почти минимальных — достаточно чуть выше 500 об/мин. В этом плане новинка все-таки уступает прошлогоднему DeepCool AK620 Digital Pro, который справлялся с процессором и в пассивном режиме, да и вообще температуры в левой части графика были более низкими. Но критиковать новинку мы за это не будем, поскольку, оставаясь условно бесшумной, она с работой всё равно справляется, а стоить потенциально может и дешевле (но не прямо со старта продаж, конечно). Жаль, конечно, что в реальности обеспечить компьютеру столь комфортные условия невозможно — иначе проблема охлаждения современных процессоров не стояла бы в принципе.

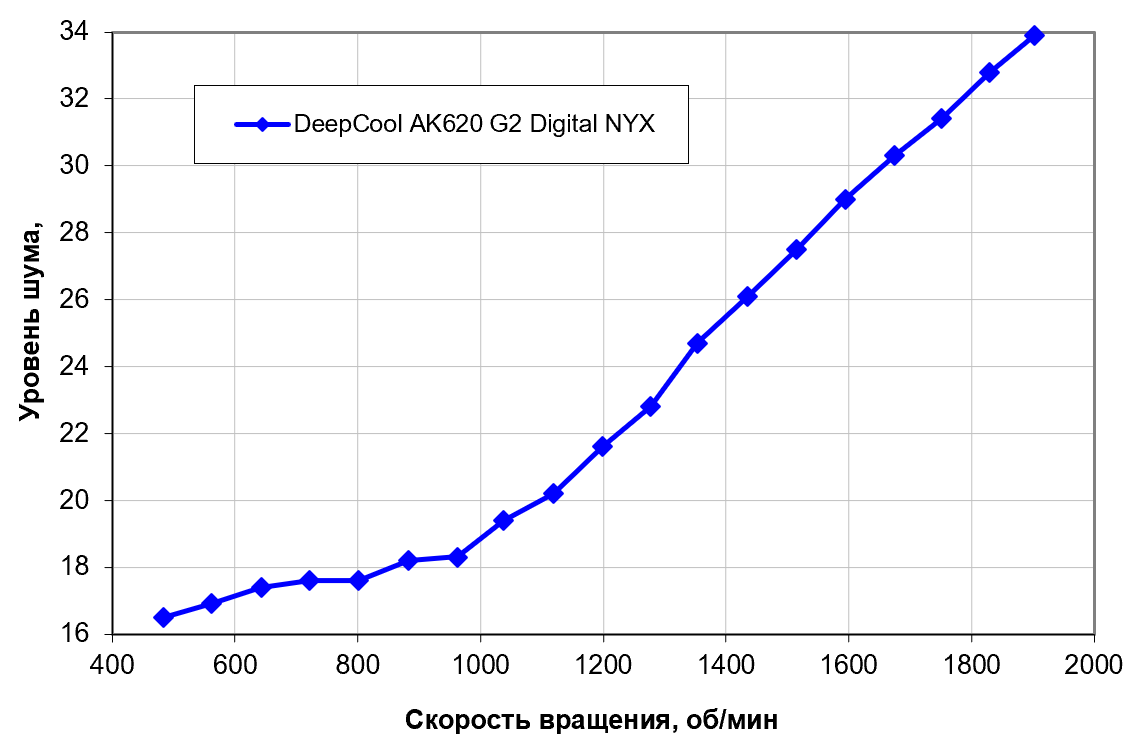

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). К нему мы стабильно приходим при отключении вентиляторов (естественно), но несложно заметить, что это не обязательно — работа на минимальных оборотах обеспечивает шум, практически не отличимый от фонового без приборов. Более того — новые вентиляторы сложно назвать громкими даже на максимальных оборотах, что явная заявка на успех.

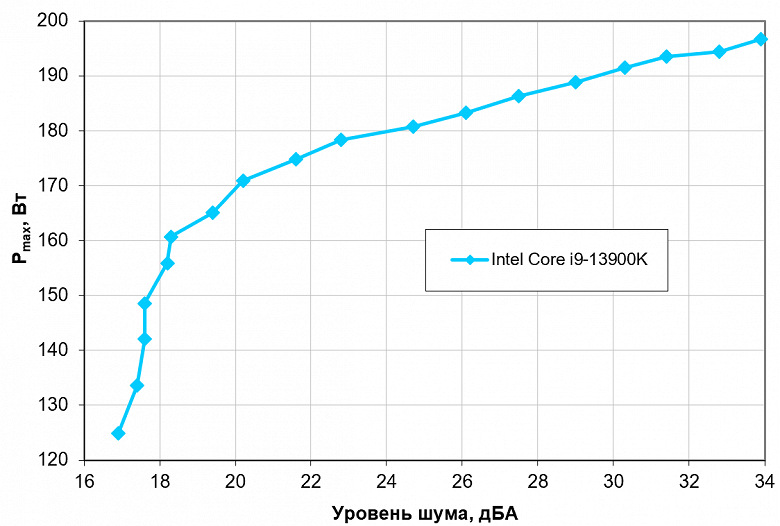

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это чуть выше 180 Вт. Гипотетически, если не обращать внимания на уровень шума (который здесь и на максимуме терпимый), пределы мощности можно увеличить где-то до 195 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и нежелании видеть более 80 градусов на ядрах процессора. При снижении температуры воздуха указанные пределы для бесшумной работы и максимальной мощности возрастают. И, естественно, отказ от бесшумности или просто тишины пороги мощности тоже увеличивает, а еще заметнее на нем скажется увеличение допустимого порога температуры. То есть заявленные 300 Вт тепла кулер от процессора отведет, естественно, да и больше — тоже, но только при снижении требований к температуре процессора и уровню шума и увеличению — к температуре окружающего воздуха.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.

Выводы

Для правильного понимания выводов нужно вспомнить, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (или СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера не было перегрева процессора (хотя бы при 25 дБА) и была значимая разница в изменении температуры процессора.

Наше тестирование показало, что кулер DeepCool AK620 G2 Digital NYX можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 180 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума и температуры процессора пределы мощности можно увеличить (см. онлайн-калькулятор по ссылке выше).

Что можно сказать про прямое сравнение с предыдущим поколением, многих представителей которого мы мы тестировали по той же методике? Достаточно того, что там мы останавливались на 170 Вт, а 180 и выше — это уже ареал обитания современных Assassin с испарительными камерами и прочими улучшайзерами. Естественно, обычный для механики разброс параметров готовых изделий никто не отменял, но первое знакомство с представителем семейства G2 произвело приятное впечатление. За кадром пока остаются модные ИИ-штучки, но для оценки их полезности нужно больше статистической информации. Также напомним, что в семействе есть и «обычные» модели, так что возможность не платить за ИИ и информационные экраны тем, кому они не нужны, компания обеспечила.
