Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.
Стоит напомнить, что изначально запуск платформы Intel LGA1851 оказался не столь удачным, как был с предыдущими платформами из-за отсутствия революционных приростов в производительности у семейства Intel Core Ultra 2xx, а всегда новые платформы (как и новые процессоры) выходят в свет в тандеме с топовыми чипсетами серии Z. А уж потом следуют массовые выпуски материнских плат на системных чипсетах попроще, ну и, разумеется, по более низким ценам.
И в данном случае чипсеты среднего уровня B860 и начального уровня H810 как раз могут оживить интерес к платформе Intel LGA1851.
Таблица основных отличий между тремя чипсетами семейства 800: Z890, B860 и H810. Ну и для наглядного сравнения с предшественником B760 его параметры также приведены в последней колонке.
| Особенности | Z890 | B860 | H810 | B760 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core Ultra 2xx | Core Ultra 2xx | Core 14/13/12 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 20 версии 5.0 = 20 | 16 версии 5.0 = 16 | 16 версии 5.0 & 4 версии 4.0 = 20 |
| Версия PCIe (чипсет) | 4.0 | 4.0 | 4.0 | 3.0 & 4.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 14 версии 4.0 & 4 SATA = 18 | 8 версии 4.0 & 4 SATA = 12 | 10 версии 4.0 & 4 версии 3.0 или 4 SATA = 14 |
| Количество портов SATA 6.0 Gb/s до | 8 | 4 | 4 | 4 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x8 | x4 | x4 | x4 |
| Поколение ОЗУ | DDR5 | DDR5 | DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 |
| Порты USB4 (40Gbps)(процессор) до | 2 | 1 | 1 | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 2 | 0 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 4 | 2 | 4 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 6 | 4 | 6 |
| Порты USB 2.0 до | 14 | 12 | 10 | 12 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E |

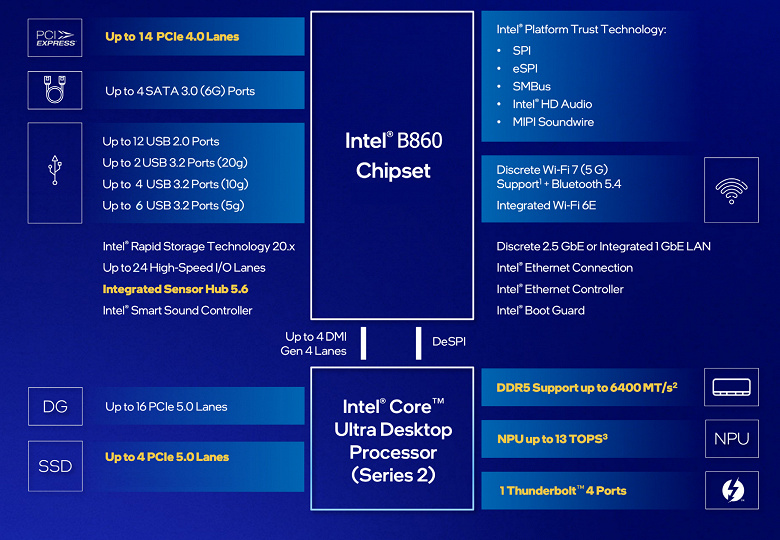

Мы видим, что чипсет B860 имеет 14 линий PCIe 4.0, плюс до 4х портов SATA (всего 18 линий, но 4 линии под SATA нельзя переконфигурировать). Заметим, что у B760 также 14 линий PCIe, однако там 4 линии SATA входят в это число, но при этом их можно переконфигурировать как 4 линии PCIe 3.0.
Процессоры Core Ultra в целом обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый). Но из-за урезанности B860 на материнках с ним процессор лимитирован лишь 20-ю линиями PCIe 5.0, а имеющиеся еще 4 линии PCIe 4.0 просто не используются. Также и по TB4 произошло урезание – на таких матплатах используется лишь 1 порт TB4 (из двух). Как мы увидим дальше, у данной матплаты даже этот порт TB4 не реализован.

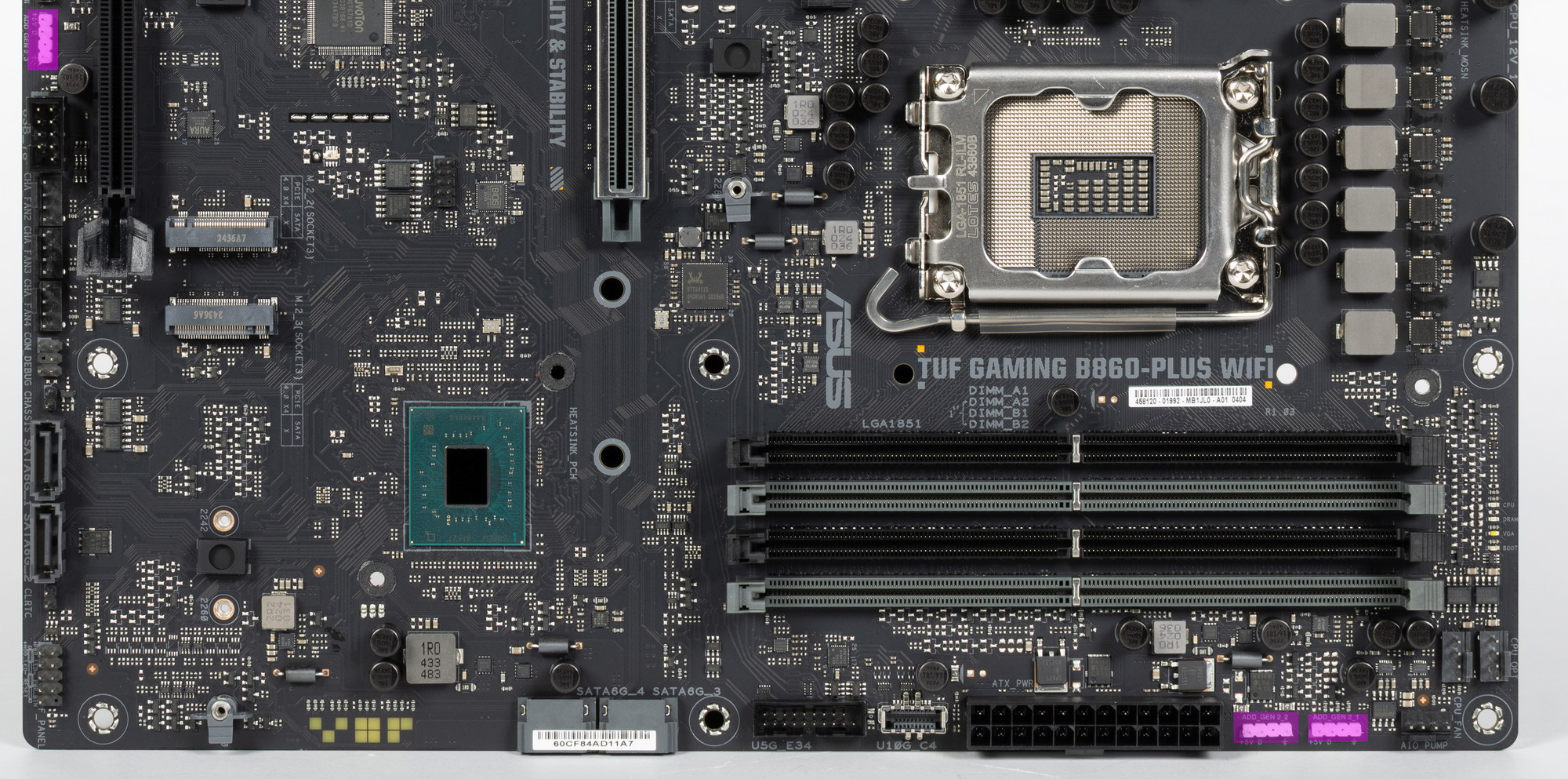

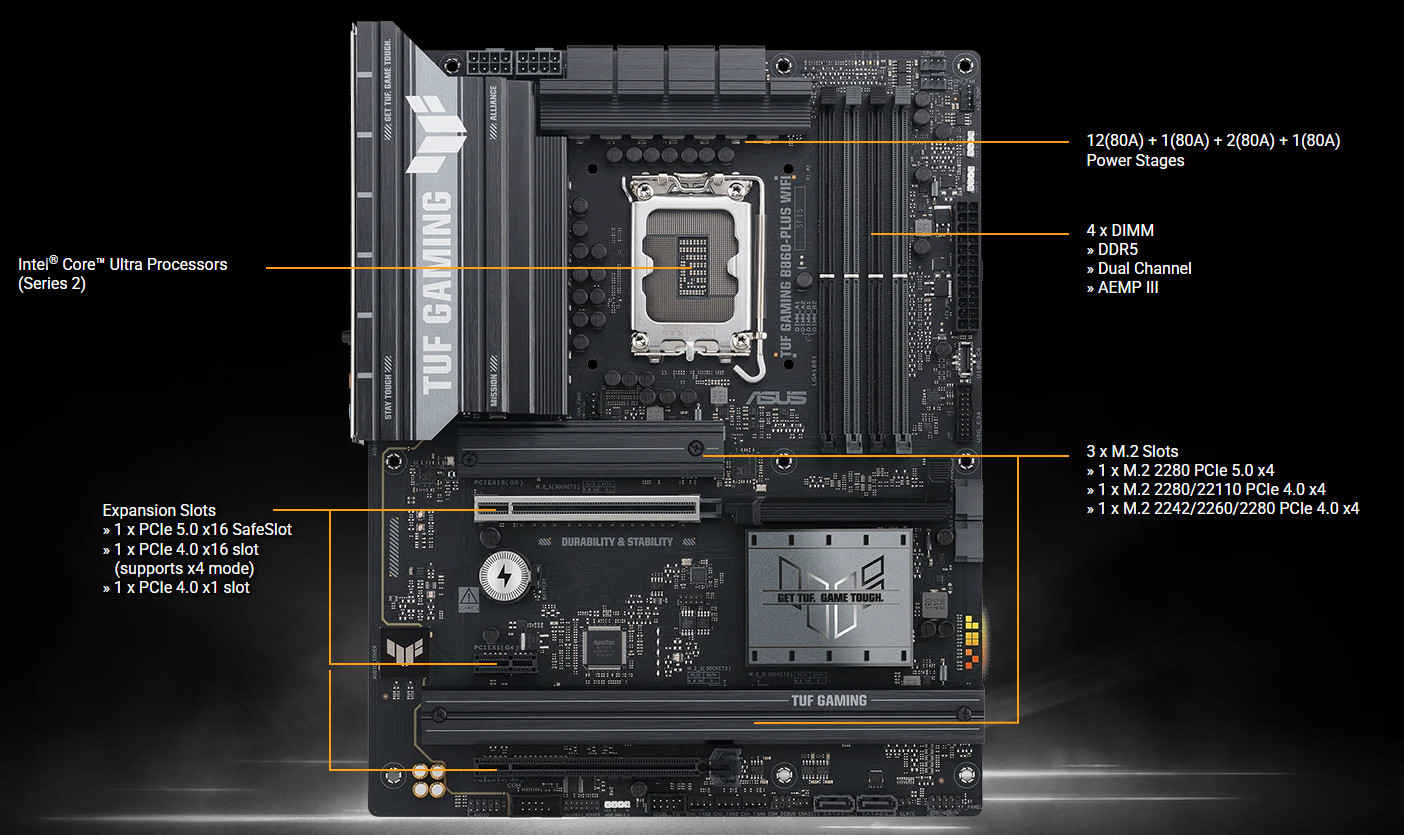

Собственно, переходим к объекту сегодняшнего исследования: материнская плата Asus TUF Gaming B860-Plus WiFi. Эта матплата принадлежит к среднебюджетной игровой серии TUF Gaming.

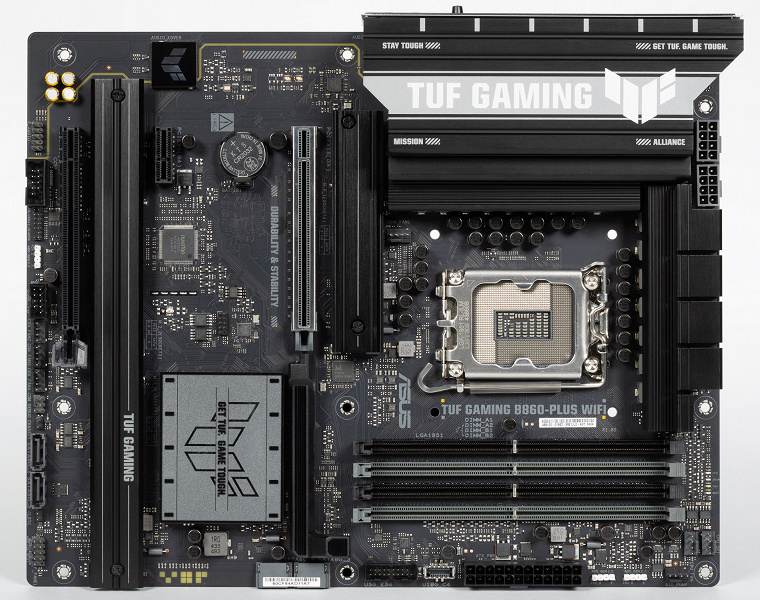

Asus TUF Gaming B860-Plus WiFi поставляется в коробке стандартного дизайна серии TUF Gaming. Комплект размещен под платой в отдельном отсеке.

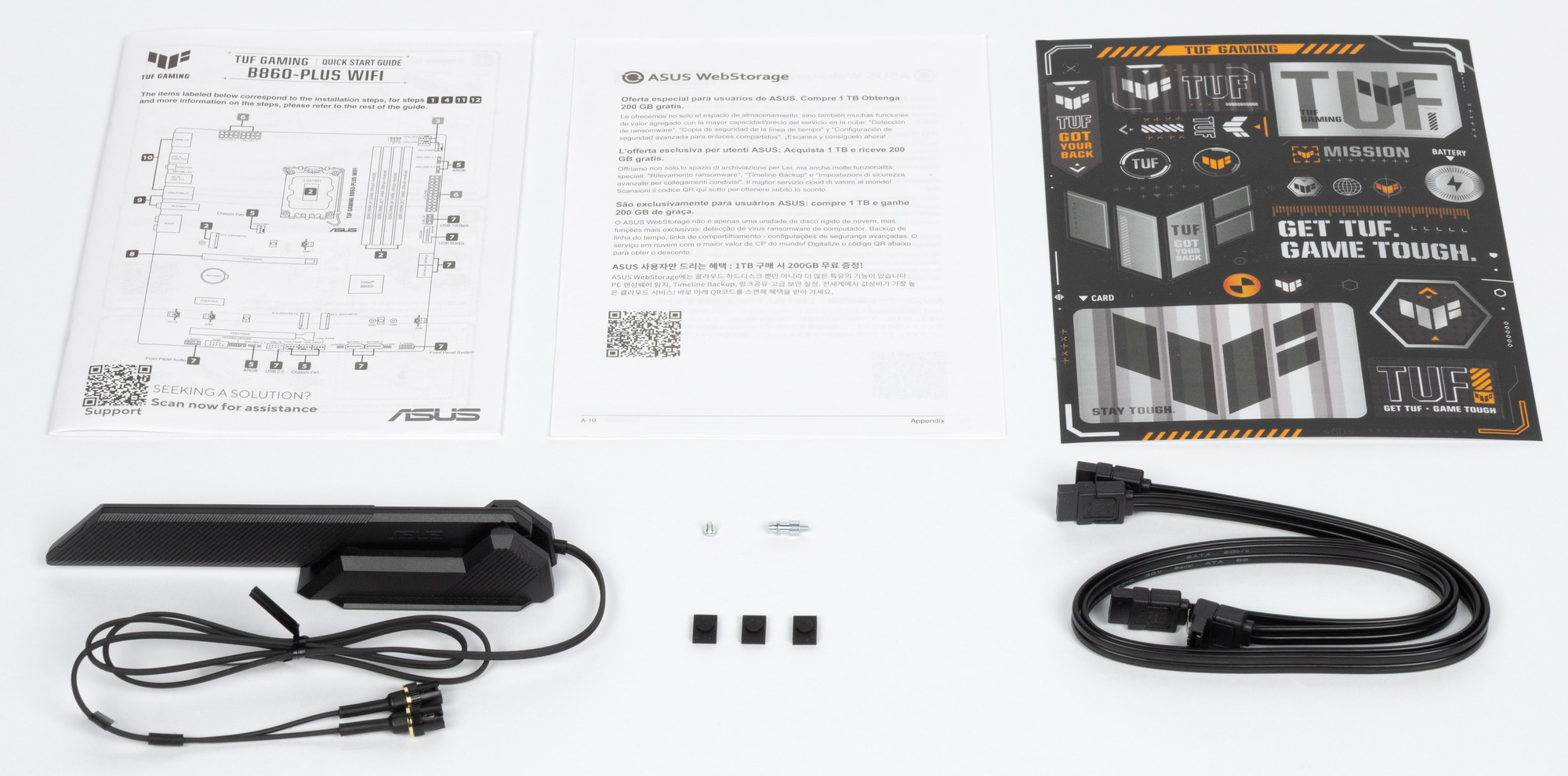

В комплект поставки входят: краткое руководство пользователя (детальное можно скачать с сайта производителя), два кабеля SATA, запасные замки для стоек в слотах M.2, бонусные стикеры и антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

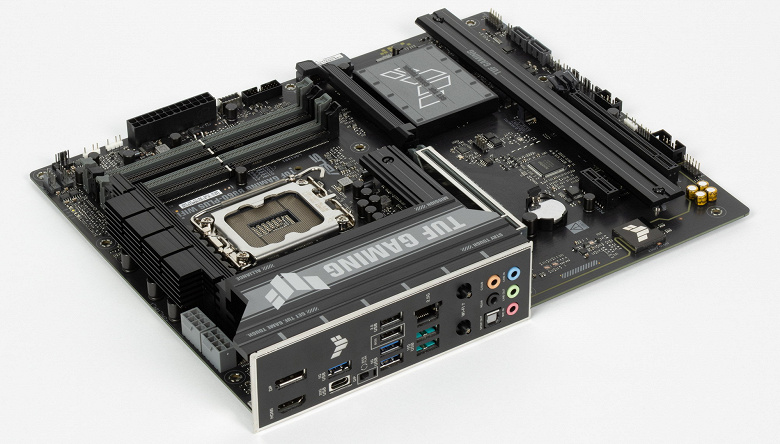

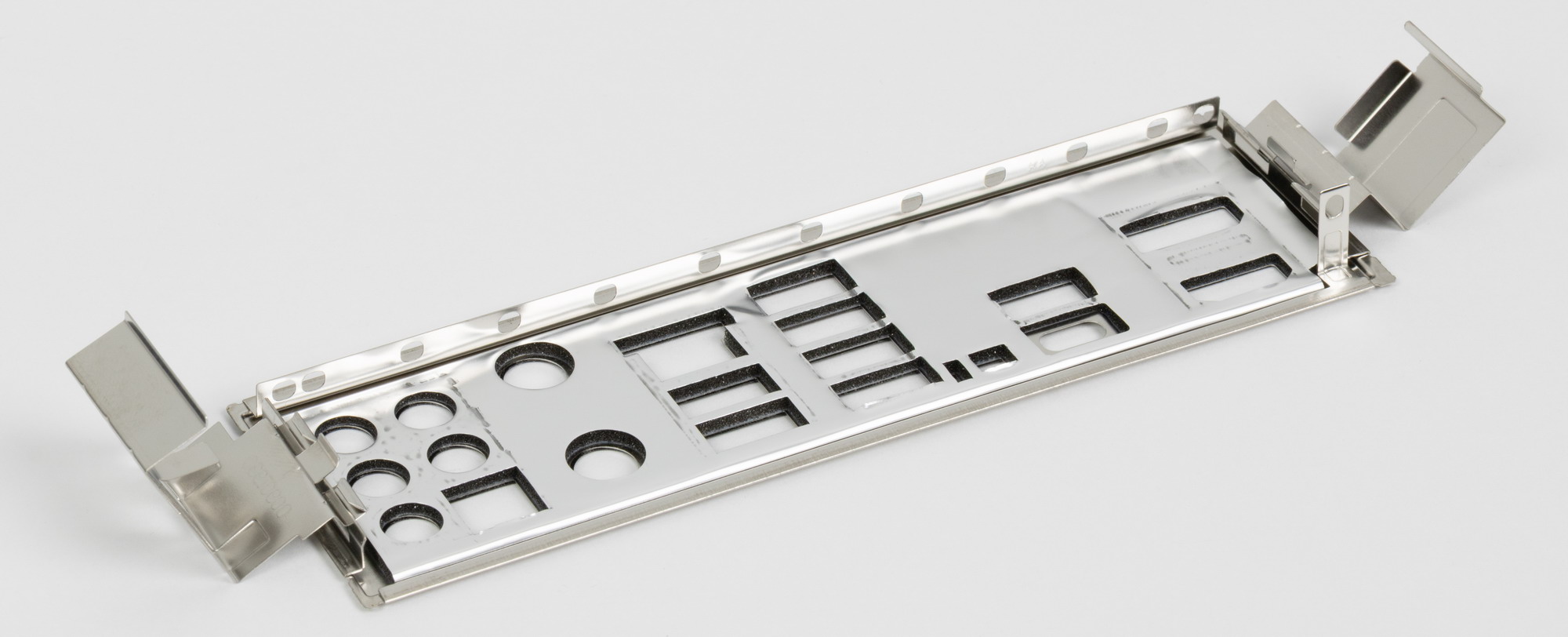

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

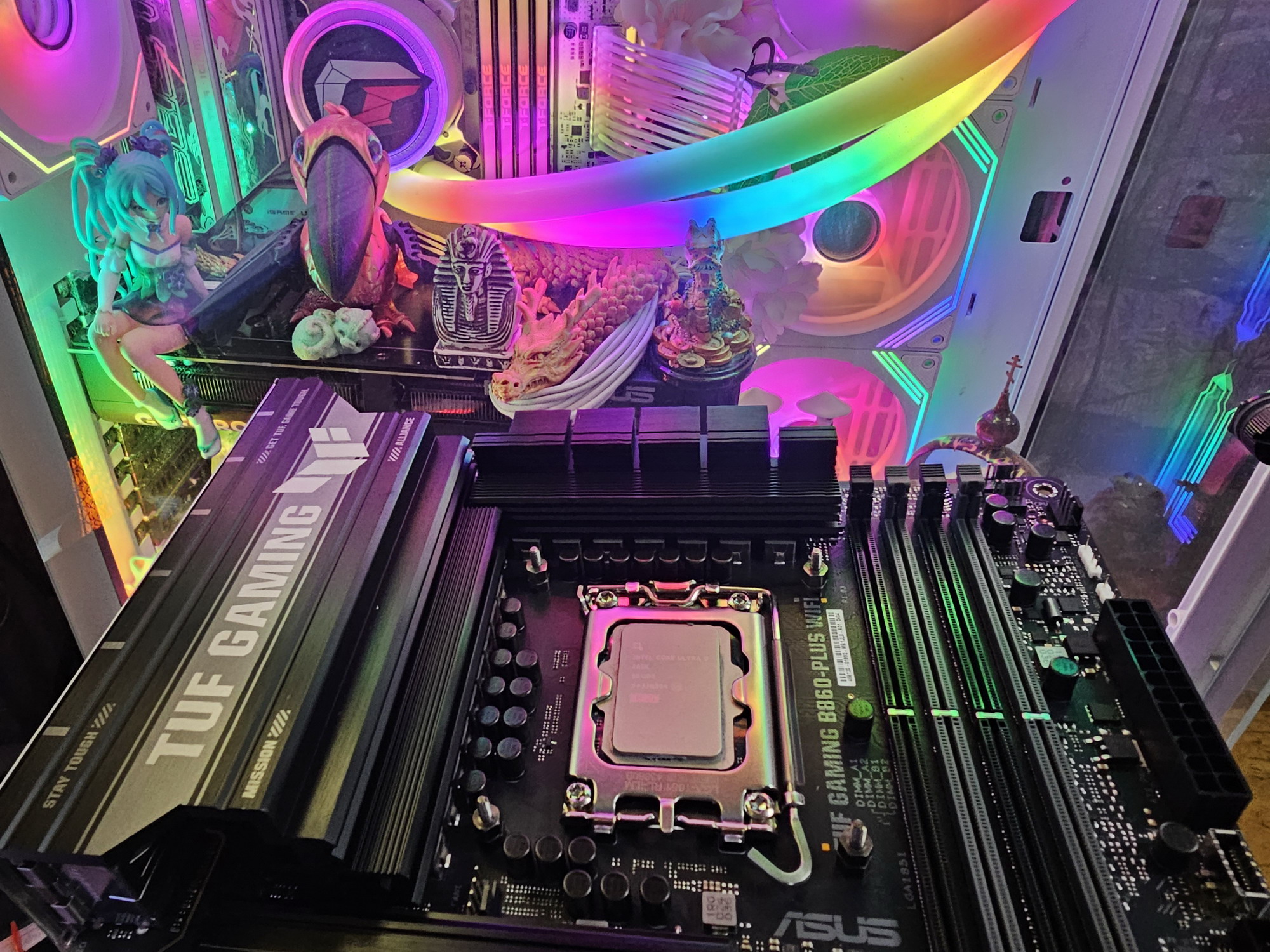

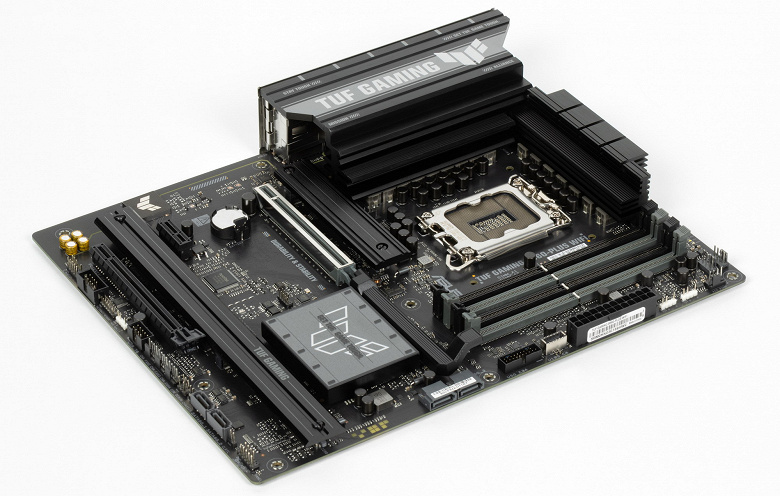

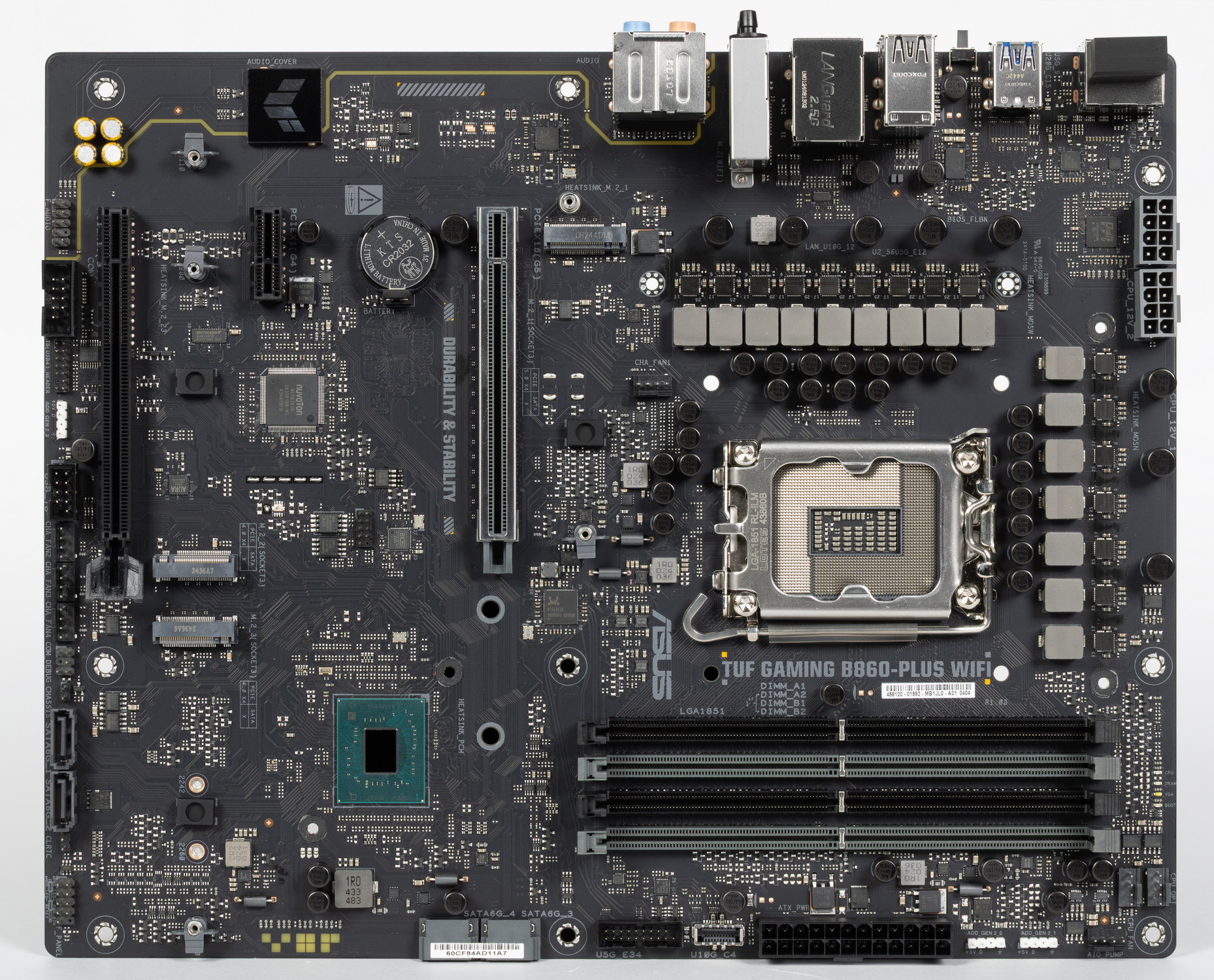

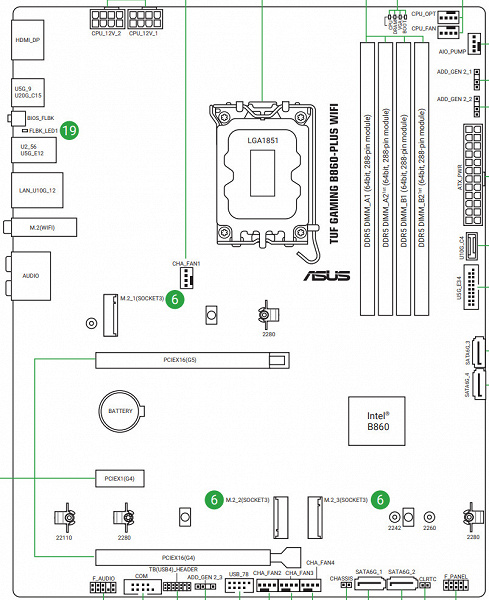

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming B860-Plus WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

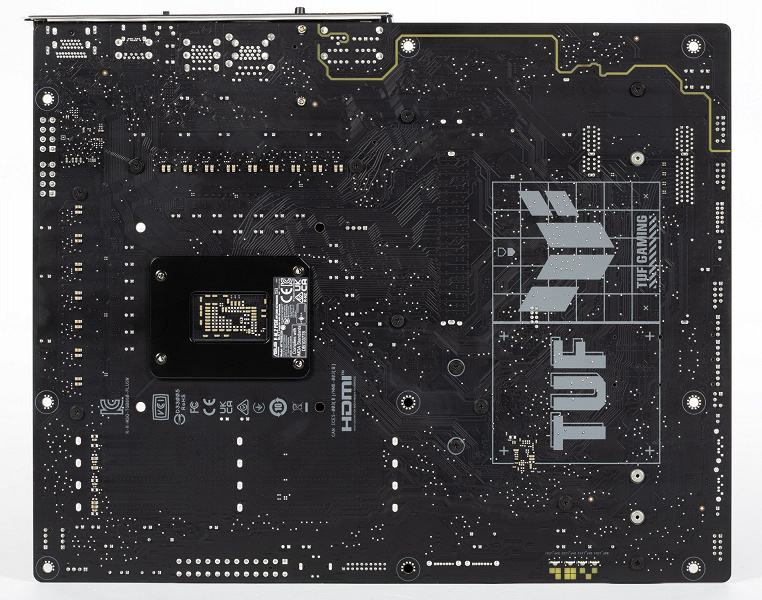

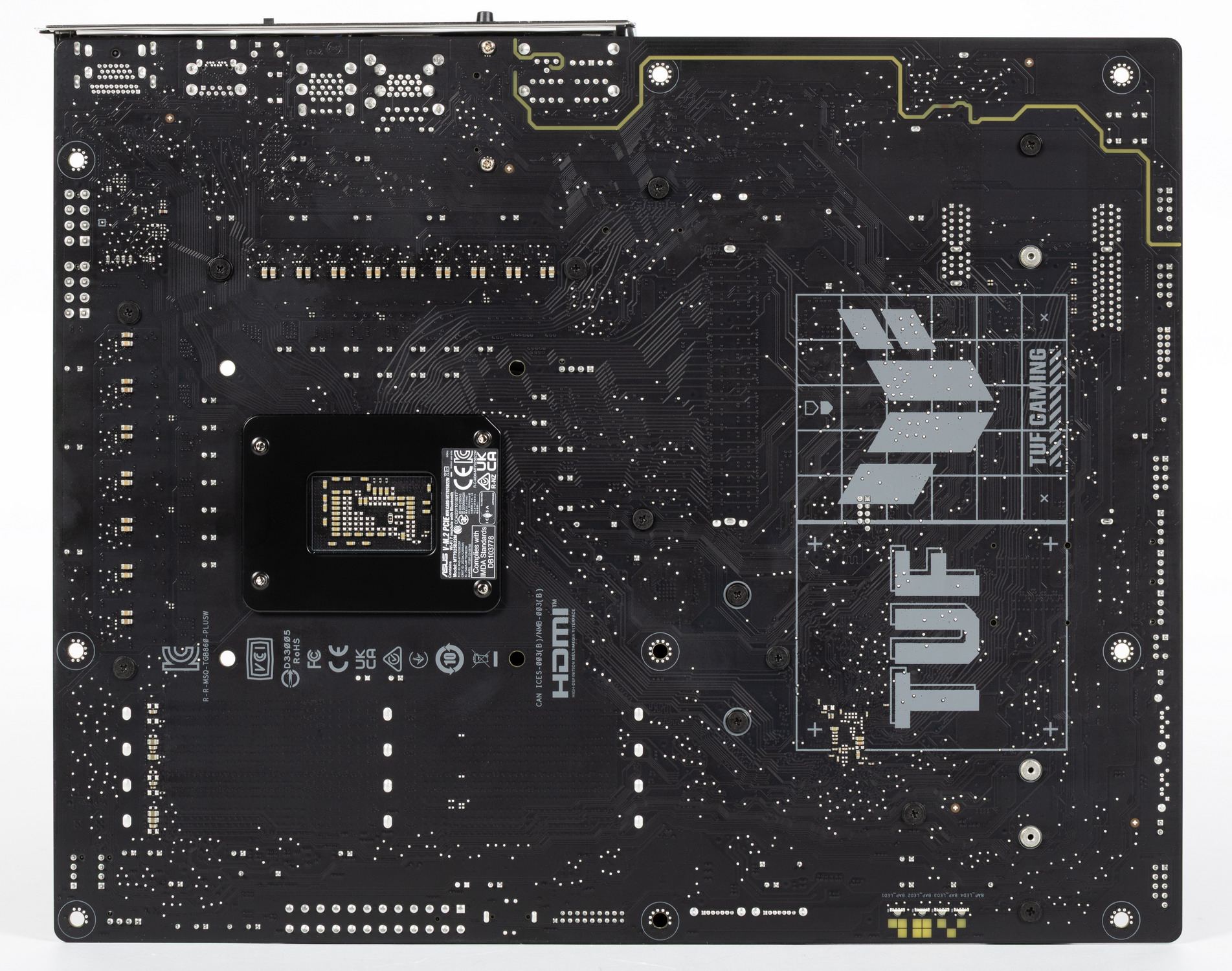

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

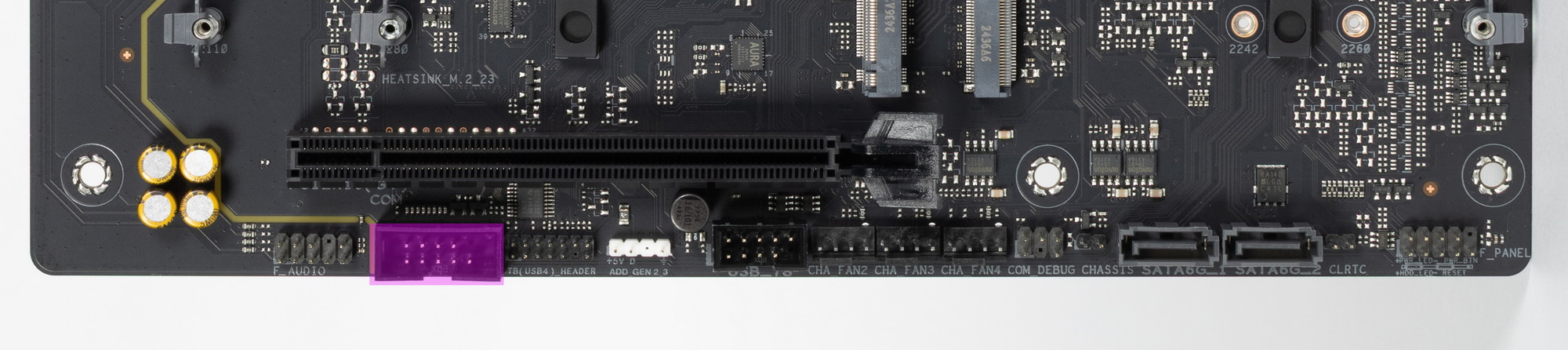

| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel B860 |
| Память | 4 × DDR5, до 8666 МТ/с (XMP), до 256 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2.5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, режим x16) 1 × PCIe 4.0 x1 PCIe x1, (режим x1) * 1 × PCIe 4.0 x16 (PCIe x16_2, режим x4) * |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B860) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280) 1 × M.2 (M.2_2, B860, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_3, B860, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B860) 2 × USB 2.0: 2 порта Type-A (B860) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (RTS5411) 3 × USB 3.2 Gen1: 3 портa Type-A (синие) (B860+RTS5411) 1 × USB 3.2 Gen2x2: 1 порт Type-C (B860) 2 × USB 3.2 Gen2: 2 порта Type-A (зеленые) (RTS5420) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B860) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 2 × USB 2.0 (Type-A) 3 × USB 3.2 Gen1 (Type-A) 2 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 оптический аудиоразъем S/PDIF 1 × HDMI (выход) 1 × DP (выход) 1 кнопка обновления прошивки BIOS - Flashback 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель сброса CMOS 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем COM-порт 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | от 18 тысяч рублей на момент публикации обзора |
* - слоты PCIe x1/PCIe x16_2 делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память

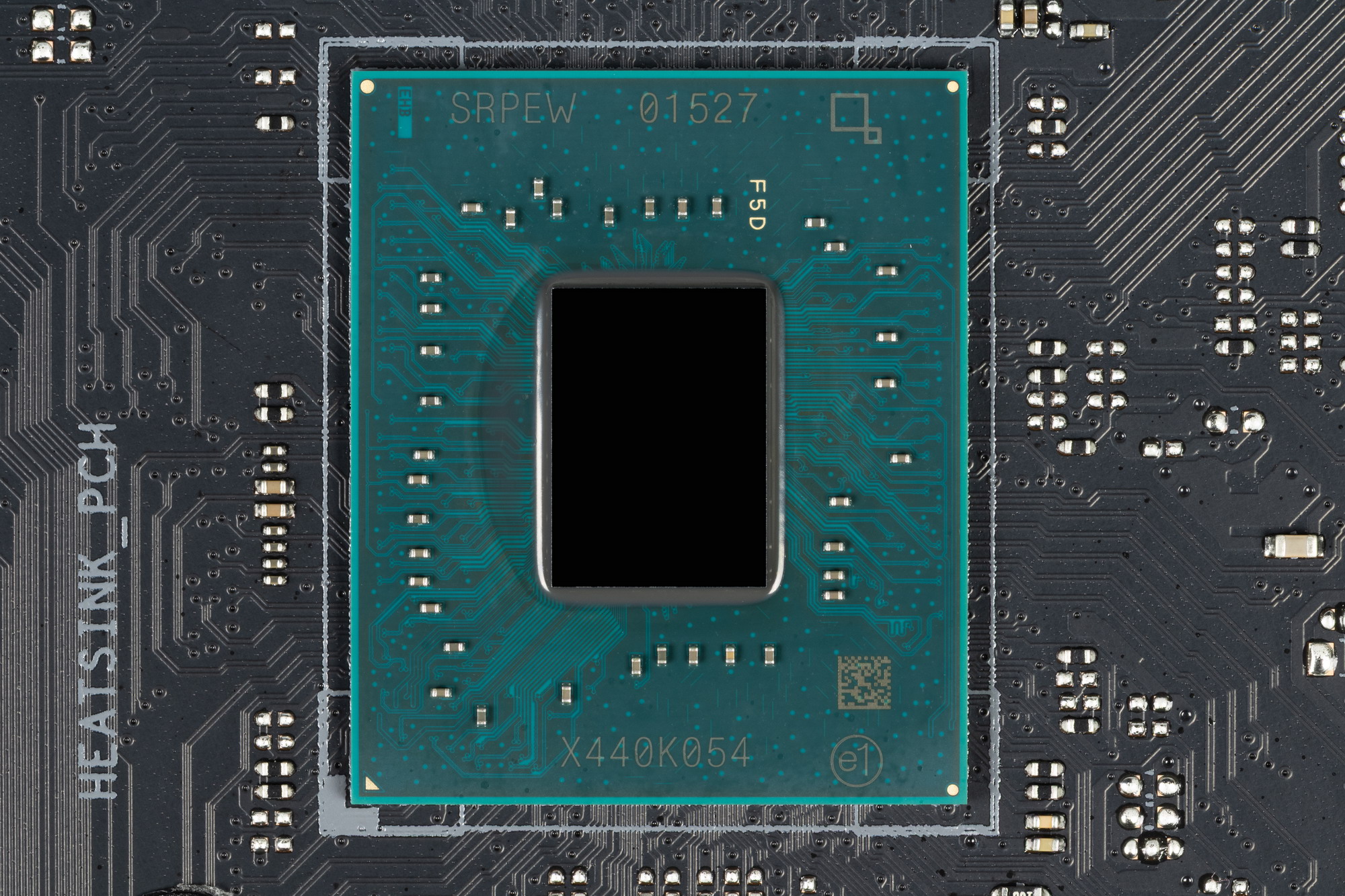

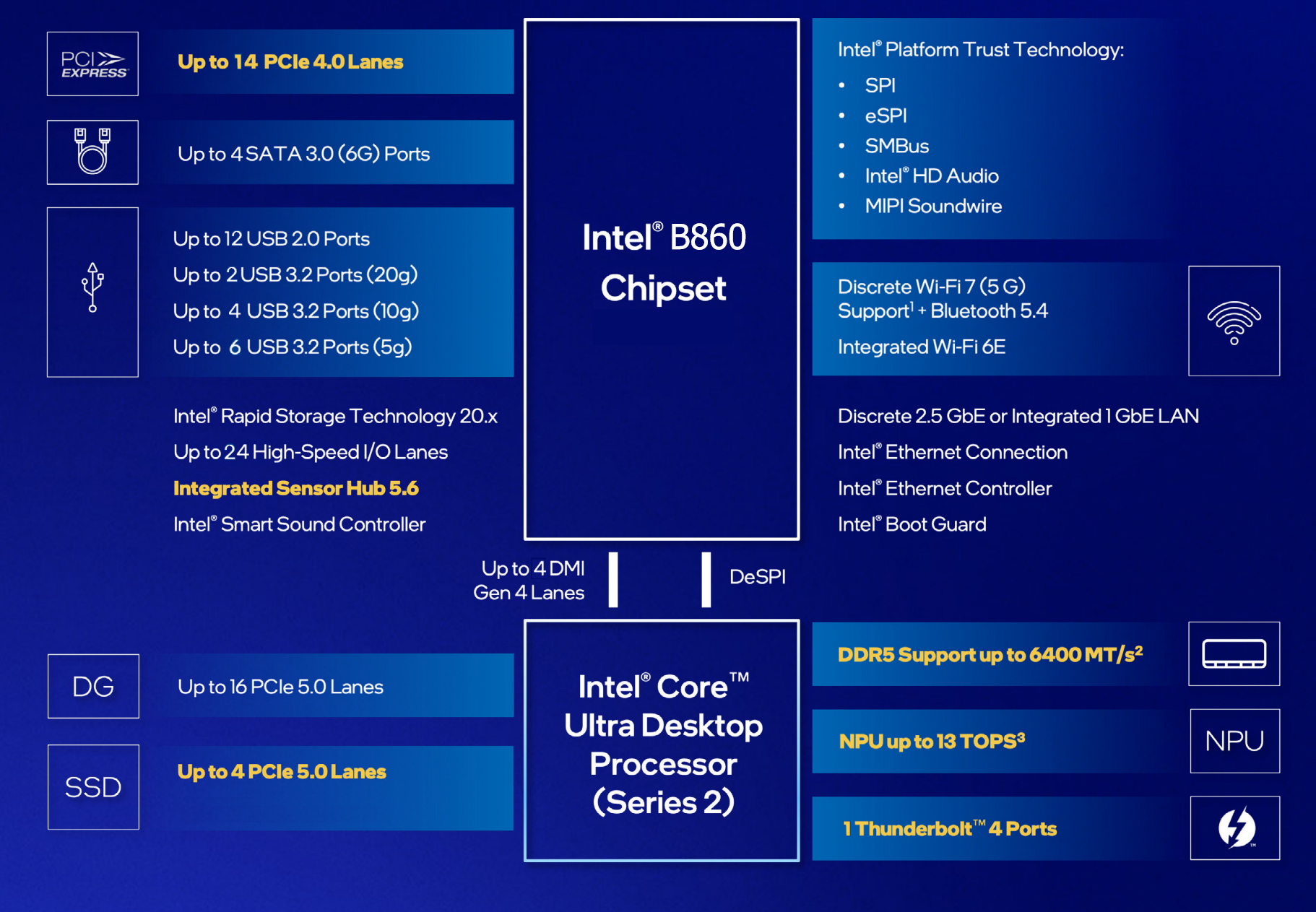

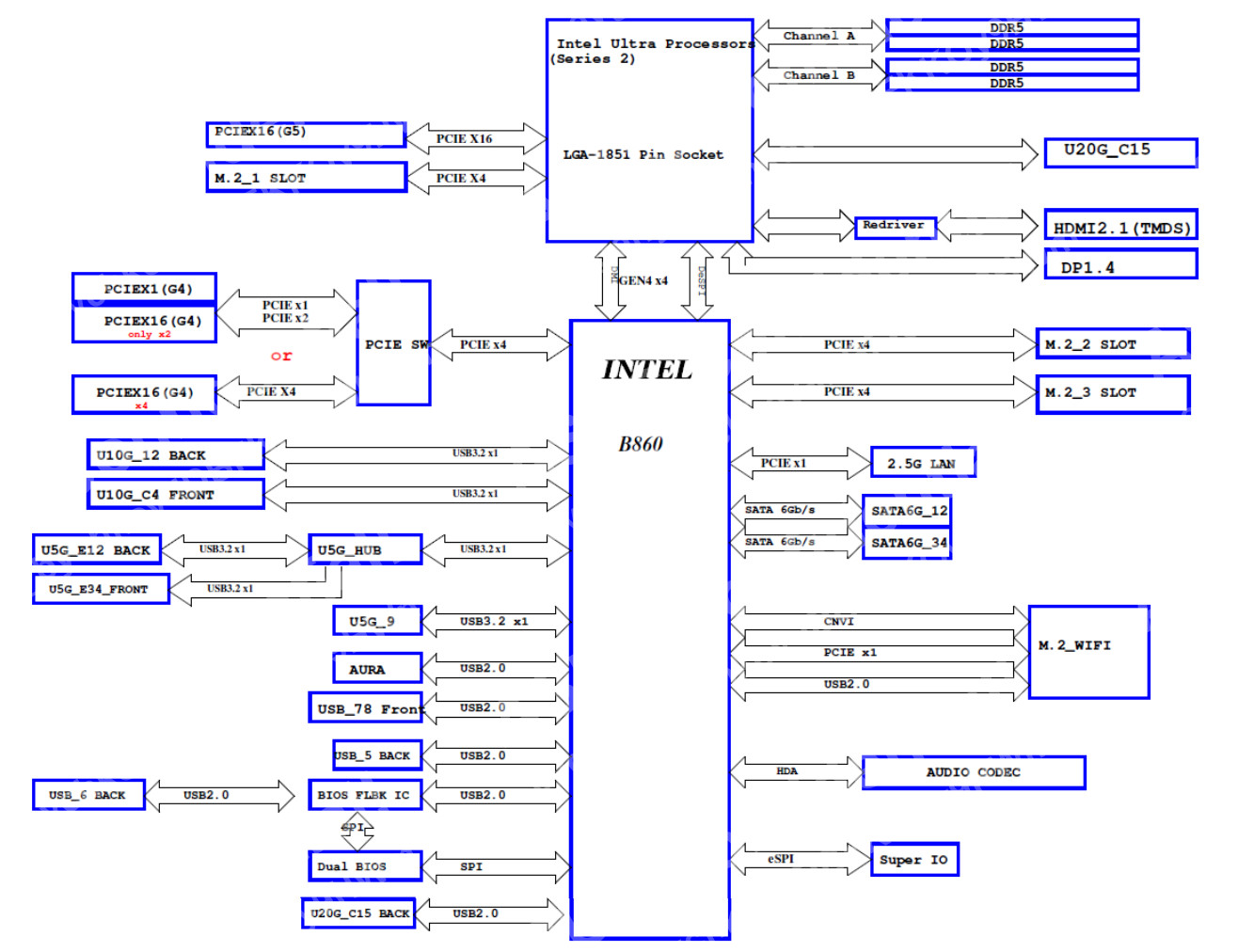

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8666 МТ/с.
Все процессоры Core Ultra 2xx в целом поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:
- 1 порт USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);

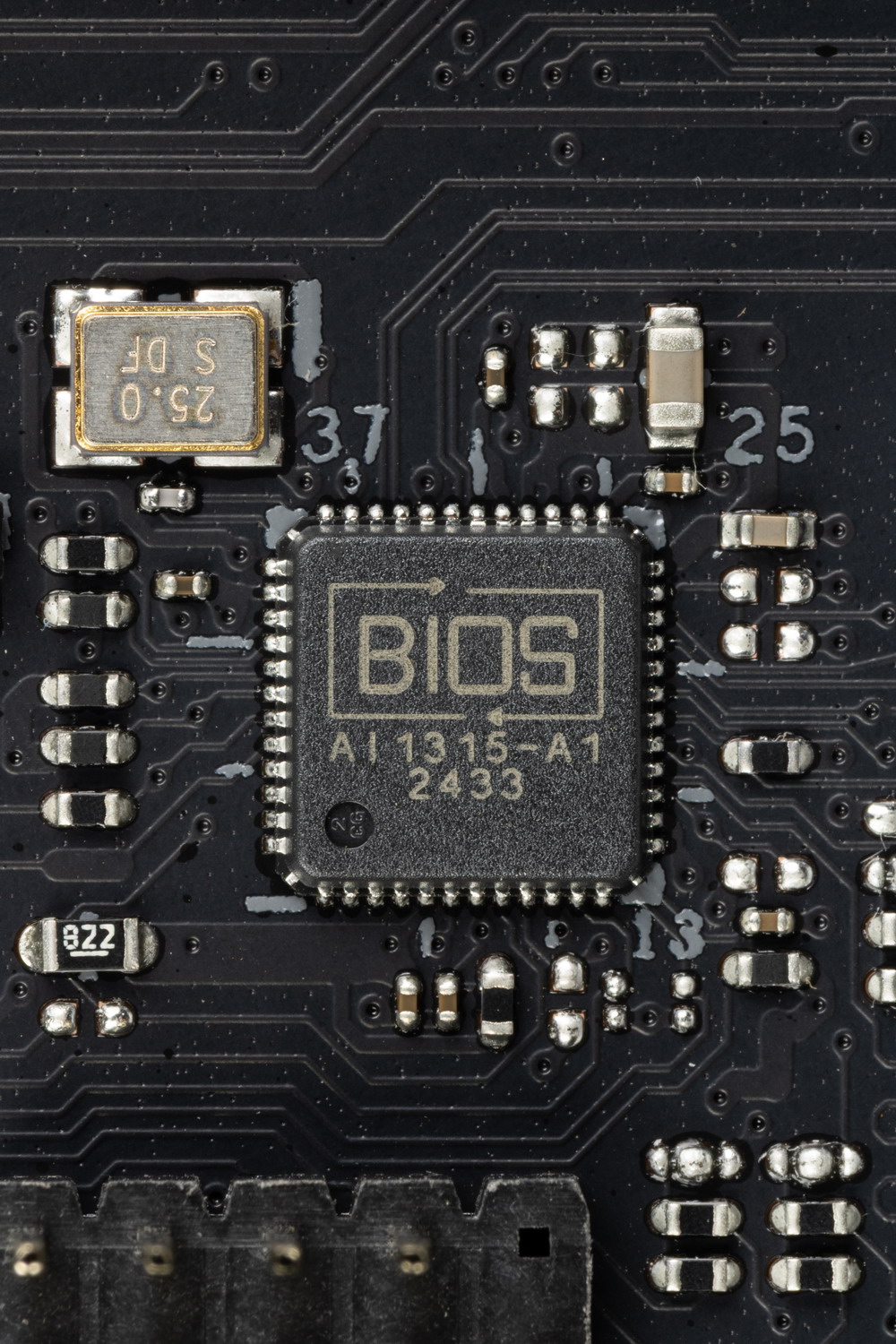

При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.
В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:
- до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.
Asus TUF Gaming B860-Plus WiFi поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

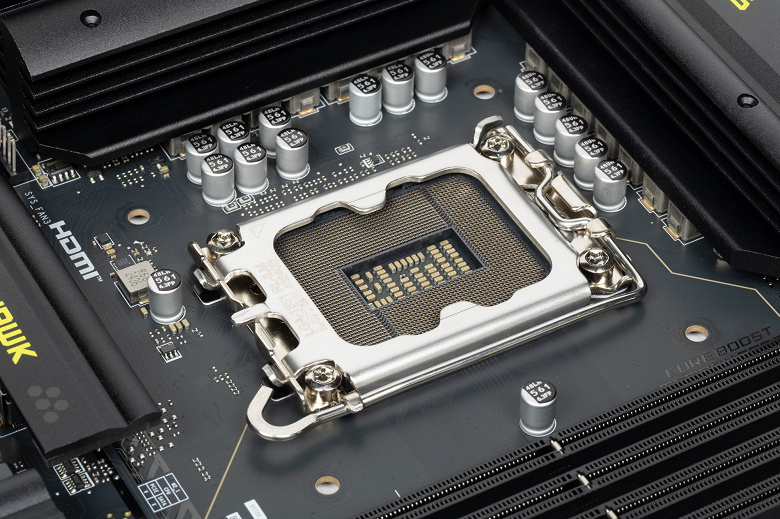

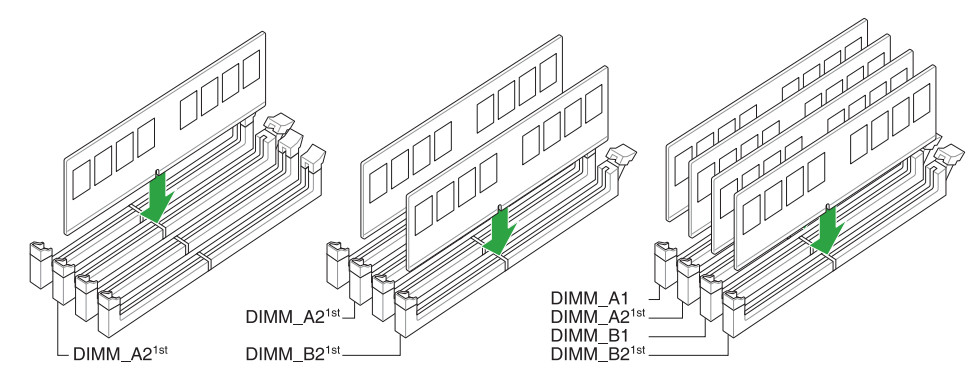

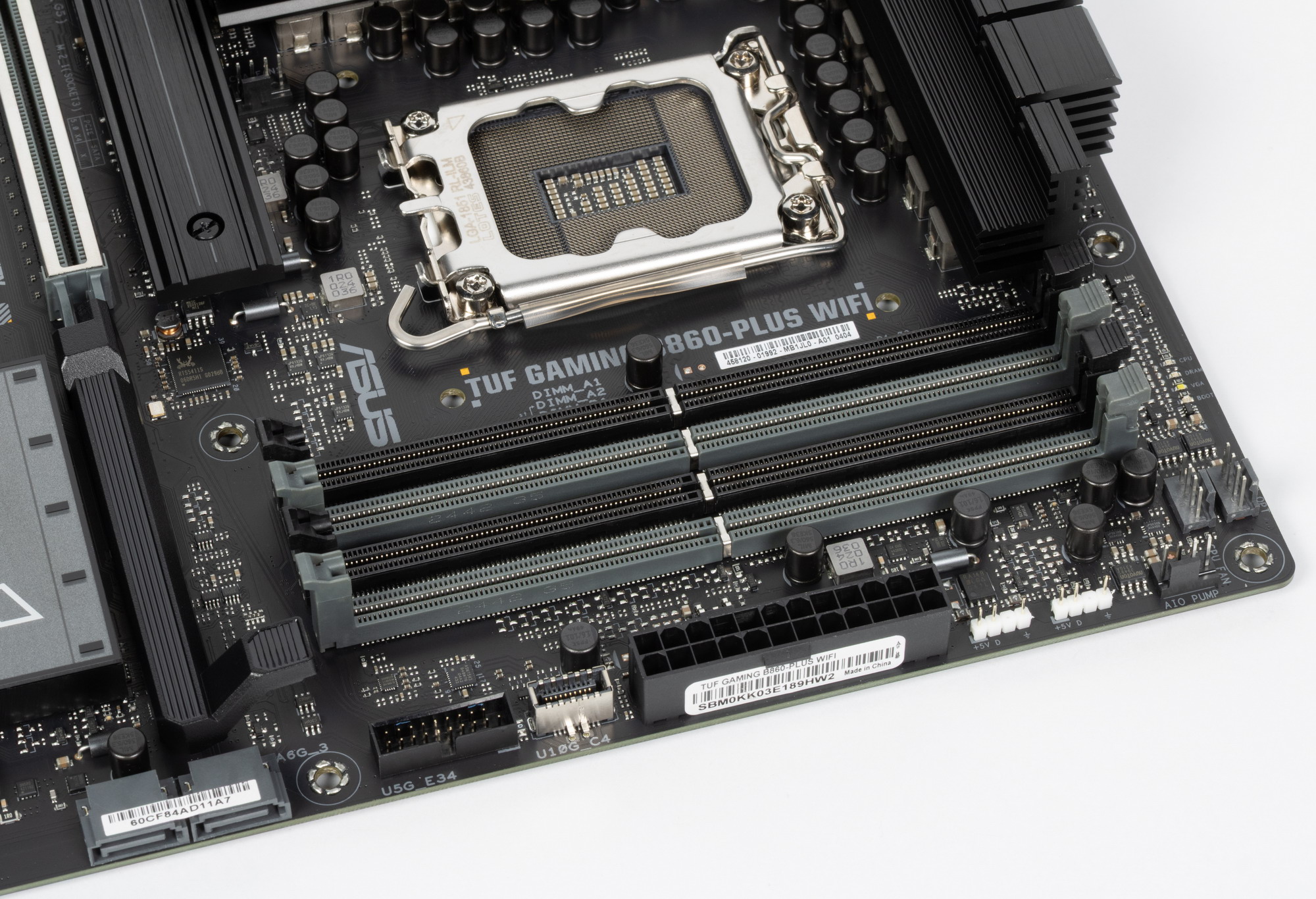

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (отмечены серым цветом).
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B860 обладает 14 PCIe линиями PCIe 4.0 и 4 SATA портами. Считаем, сколько линий B860 уходит на поддержку (связь) с тем или иным элементом:

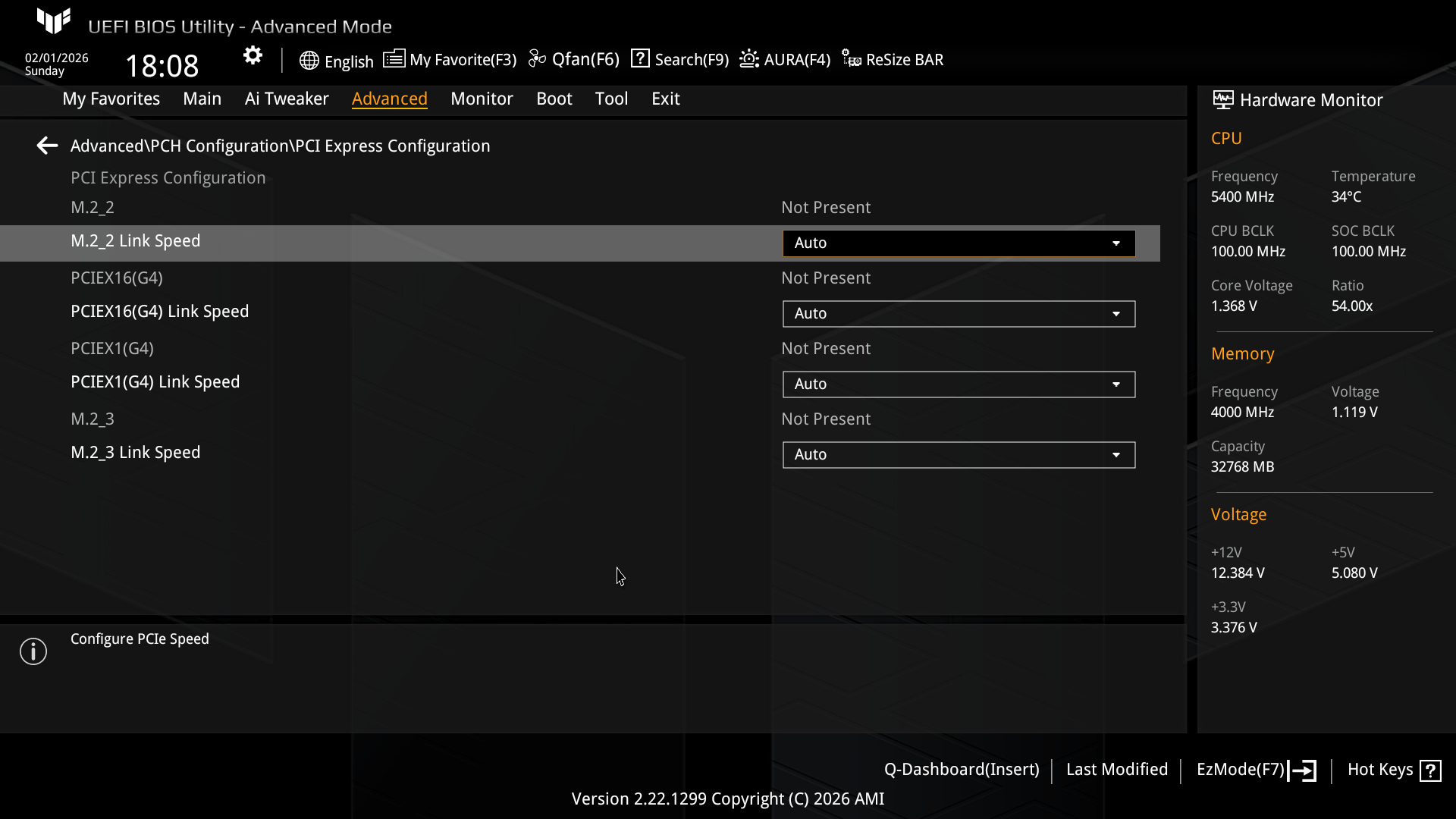

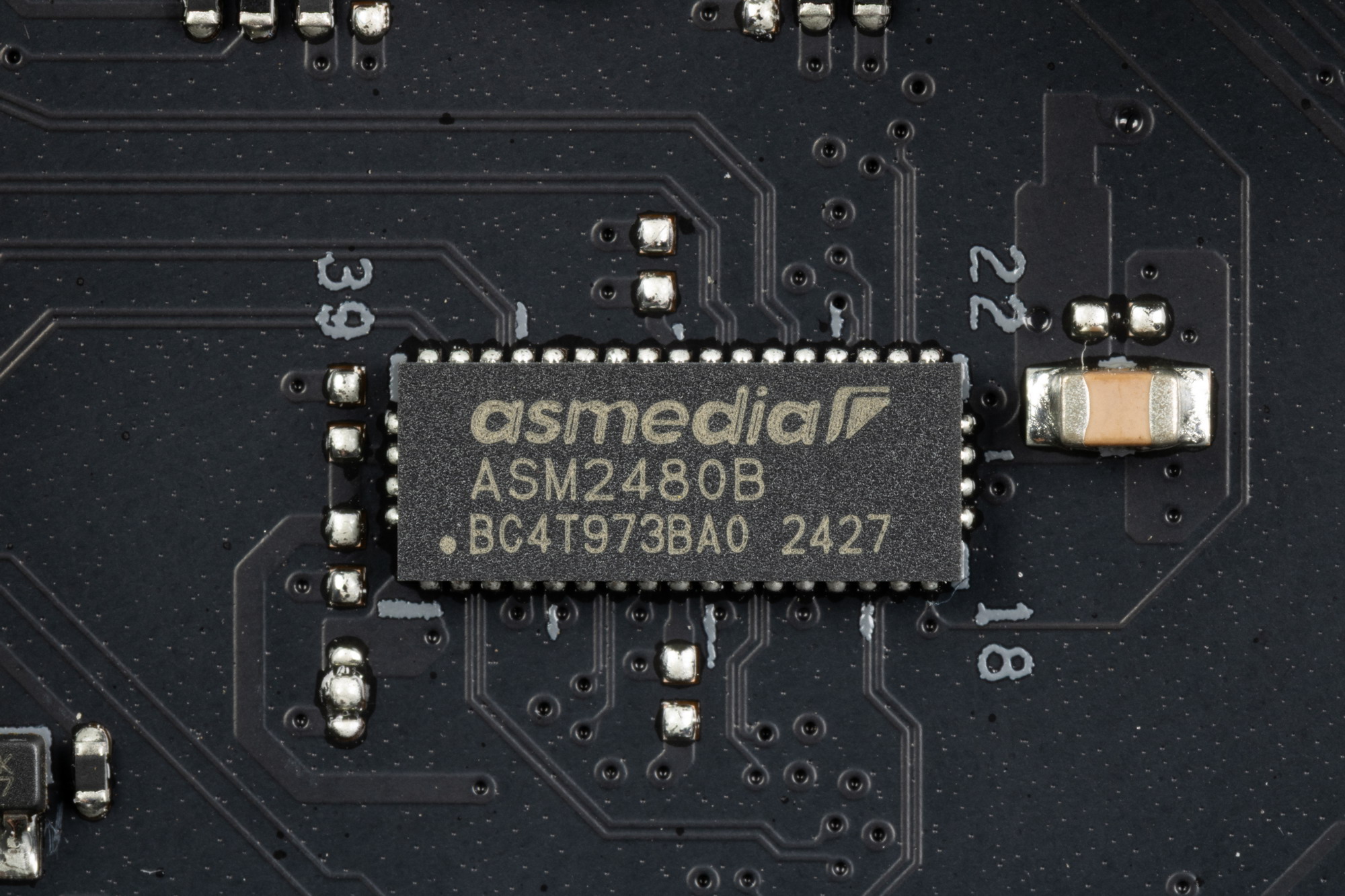

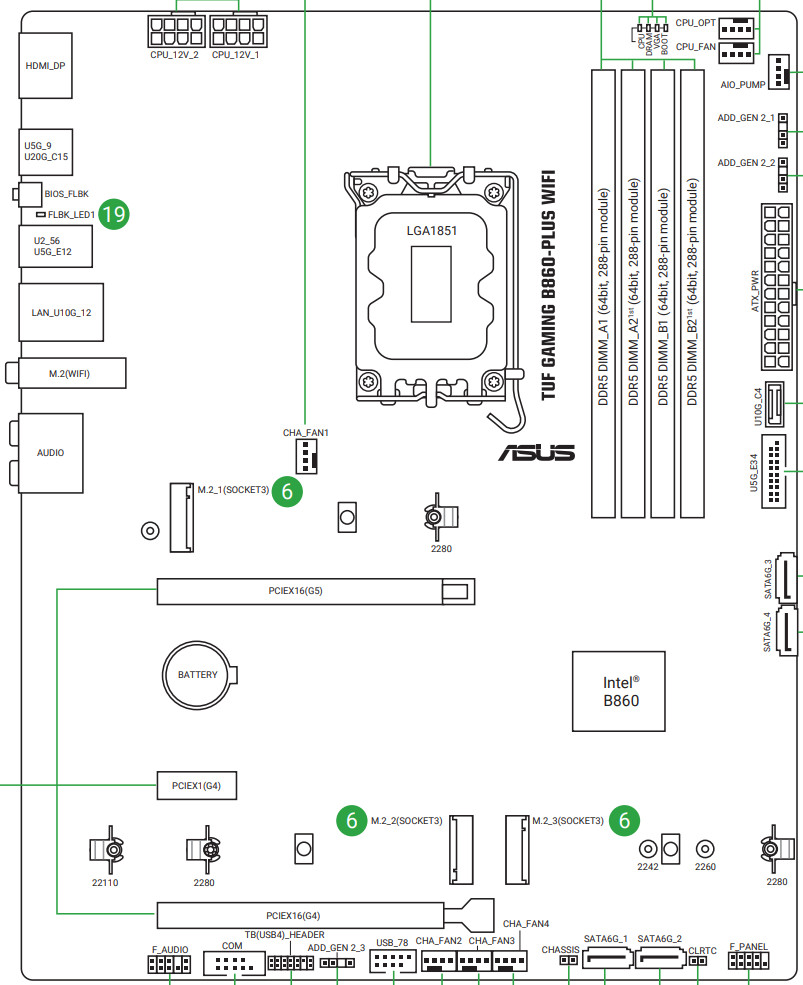

- Переключатель: или слот PCIe x1 получает 1 линию PCIe 4.0) + слот PCIe x16_2 получает (2 линии PCIe 4.0); или слот PCIe x1 отключен + слот PCIe x16_2 получает (4 линии PCIe 4.0) – всего максимально 4 линии PCIe 4.0;
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);

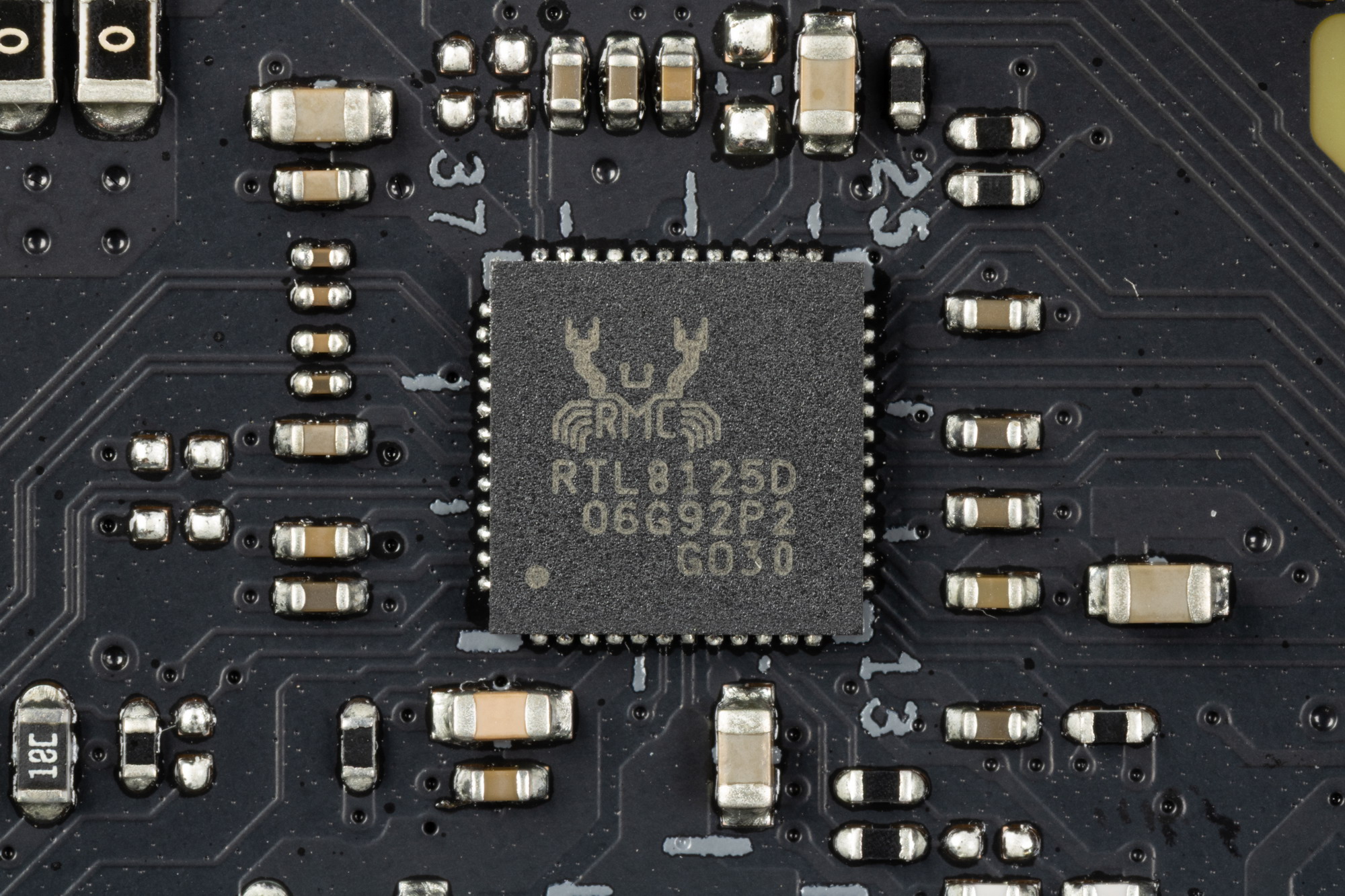

- Realtek RTL8125D (Ethernet 2.5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
14 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT, контроллер подсветки также потребляет линию USB 2.0. Детально об этом ниже в разделе USB-портов. Аудиокодек (в данном случае Realtek RTL1220) использует HDA.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1 (PCIe x16_1). Так что вариантов переключения линий PCIe 5.0 между слотами нет.

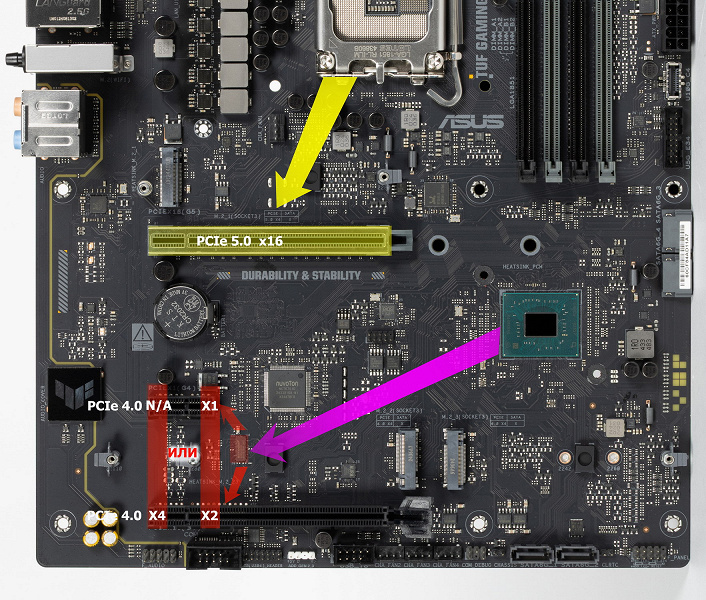

Теперь в целом про слоты PCIe.

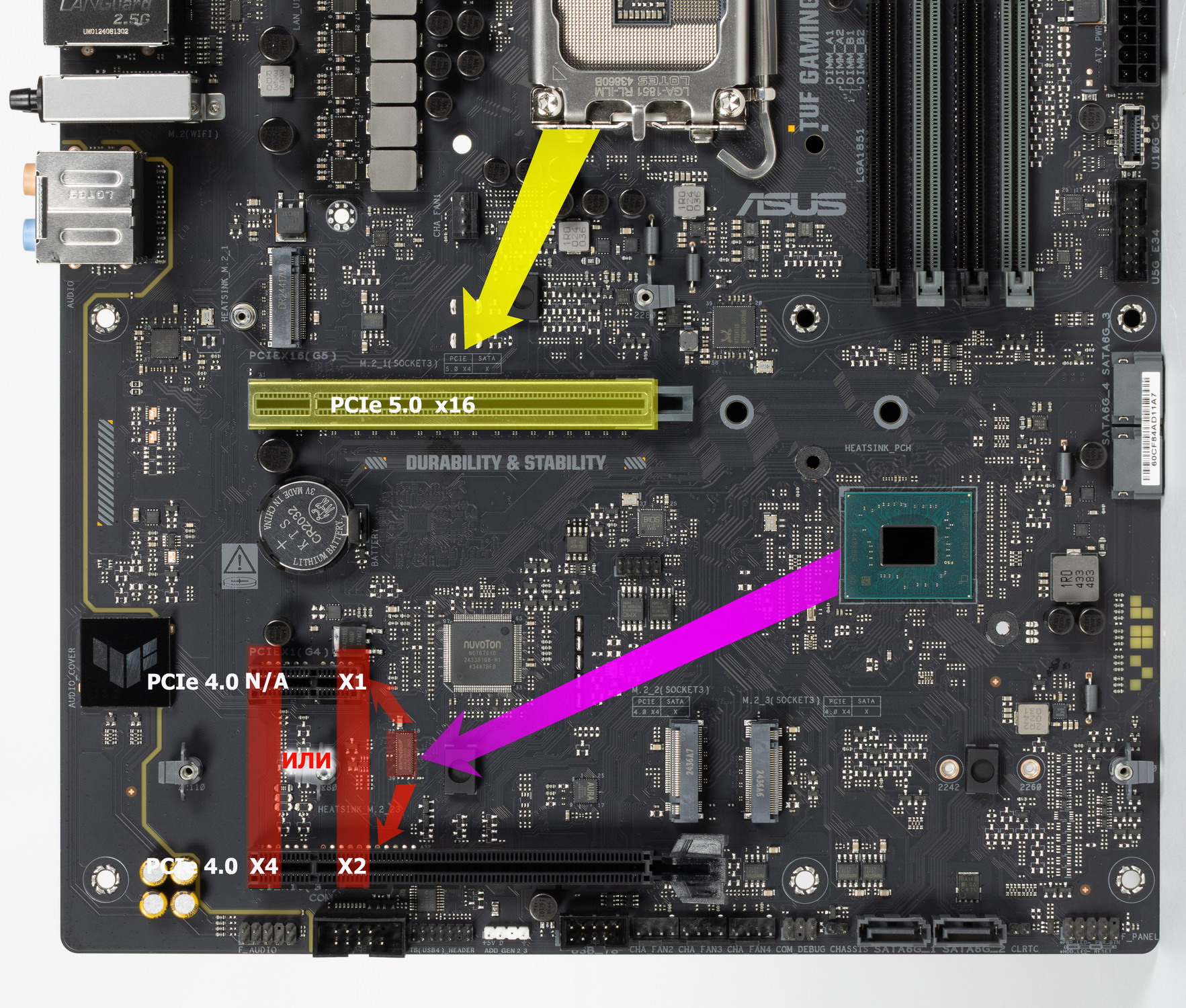

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств), слот PCIe x1 и «длинный» PCIe x16_2 слот (но фактически имеющий 4 линии PCIe 4.0). Два последних слота делят линии между собой: при занятости PCIe x1 слот PCIe x16_2 получает не 4, а всего 2 линии PCIe 4.0, и наоборот, при занятости последнего (4 линии PCIe 4.0), слот PCIe x1 отключен.
Как видим, перераспределение линий PCIe 4.0 на этой материнке имеется, поэтому задействован мультиплексор от ASMedia.

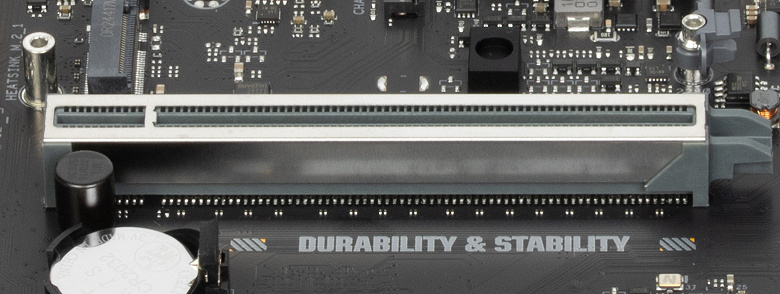

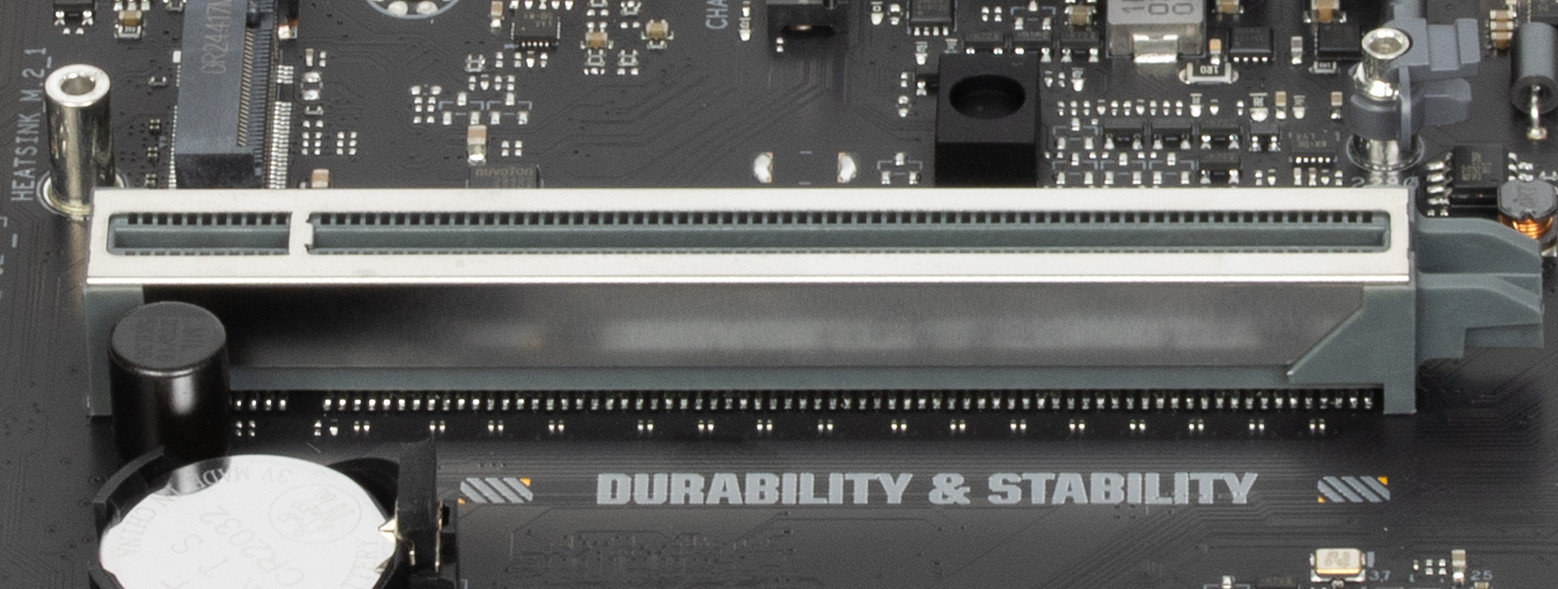

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

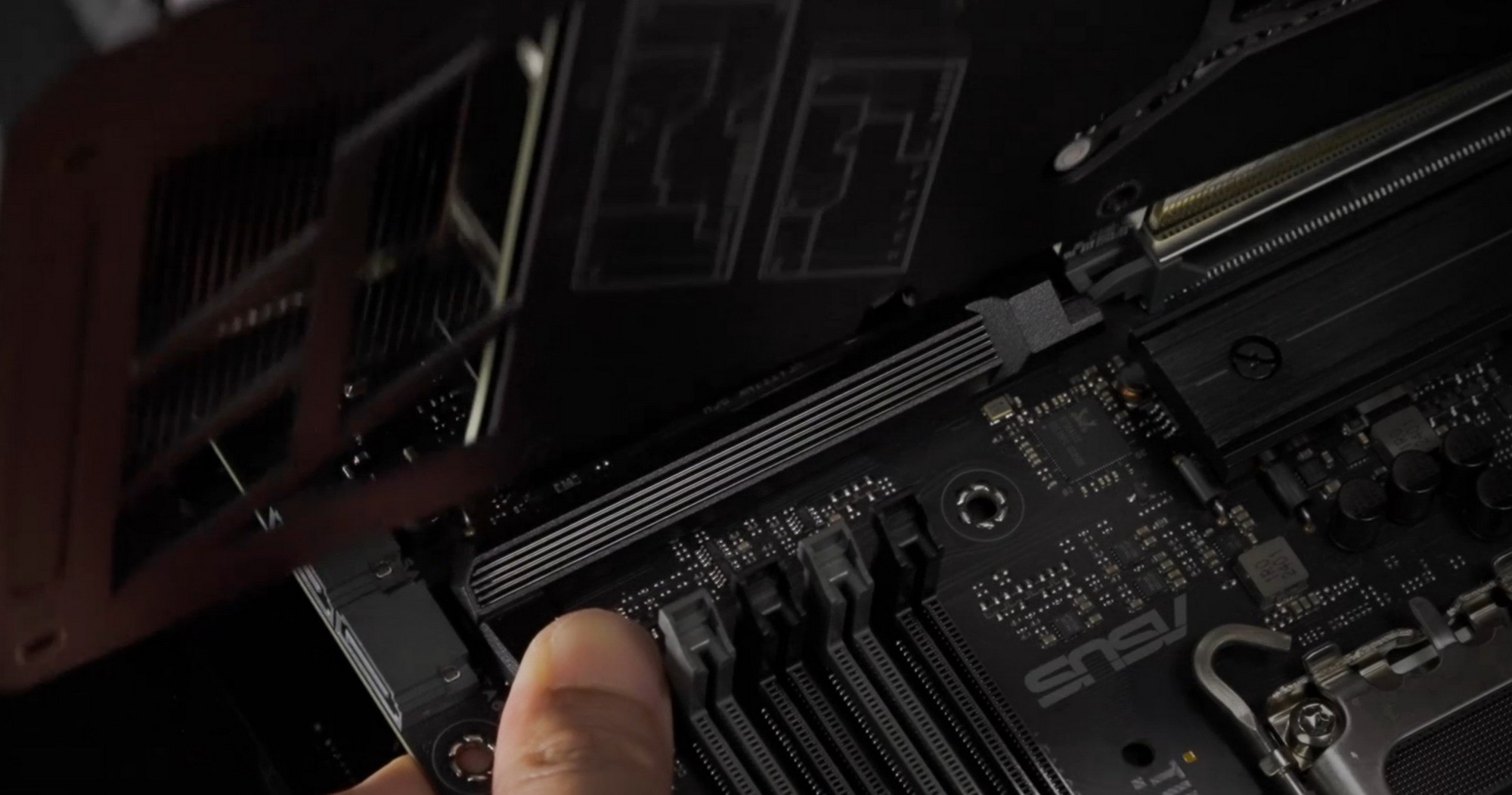

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release, поднимающий замок с защелки на слоте.
Матплата позволяет смонтировать СО любого размера.
Внешнего тактового генератора нет, как и нет усилителей (ре-драйверов) шин PCIe 4.0/5.0.
На очереди — накопители.

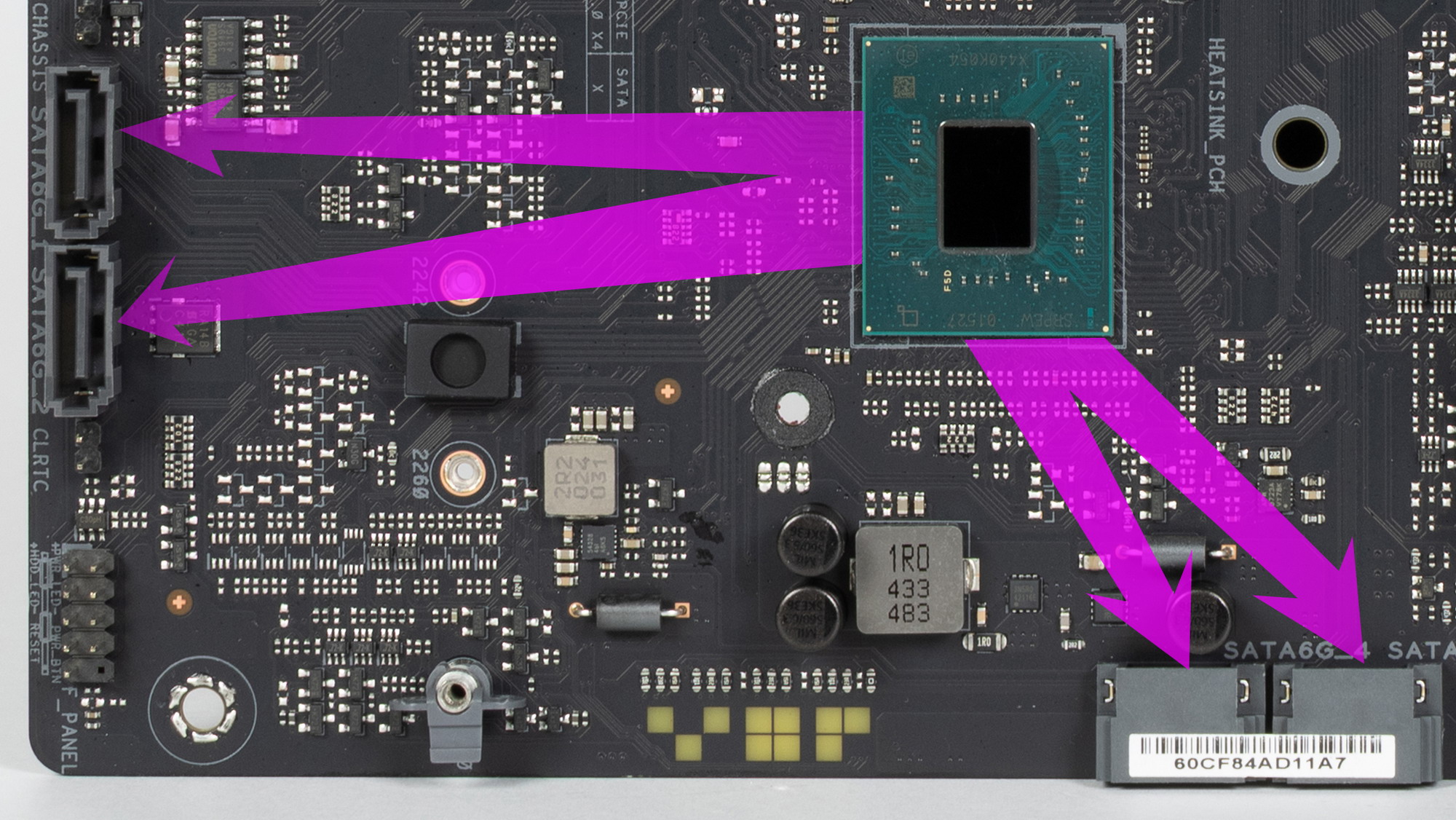

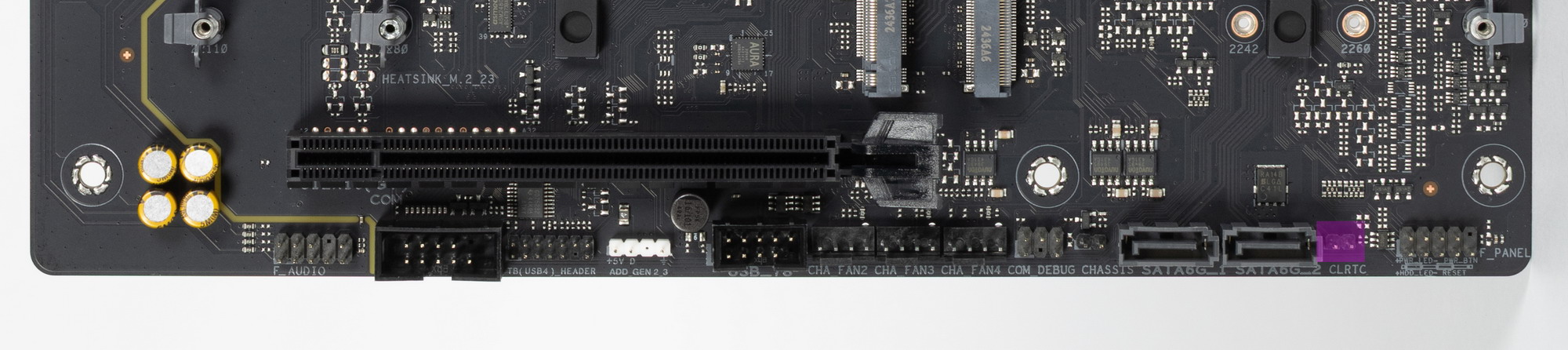

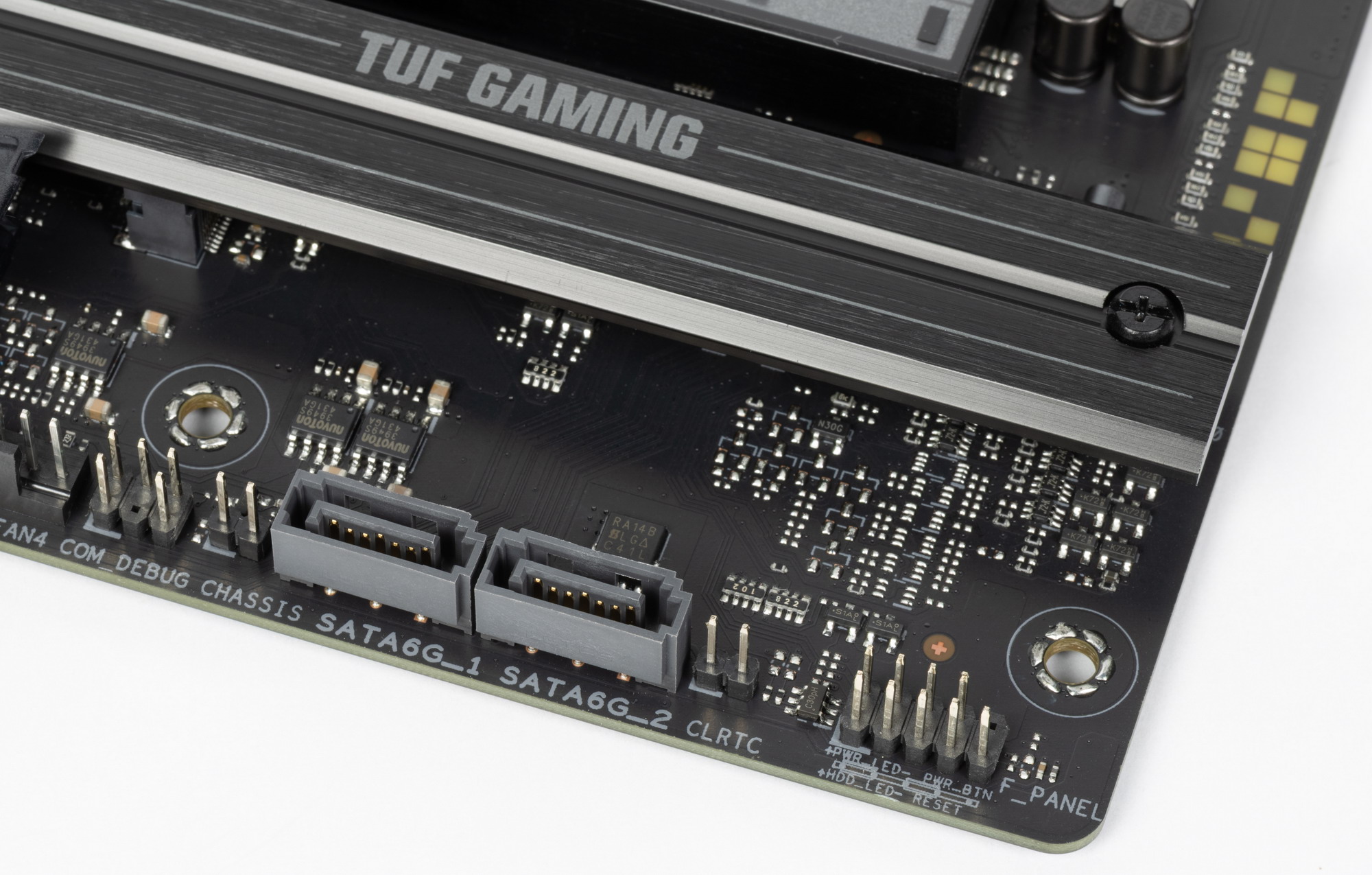

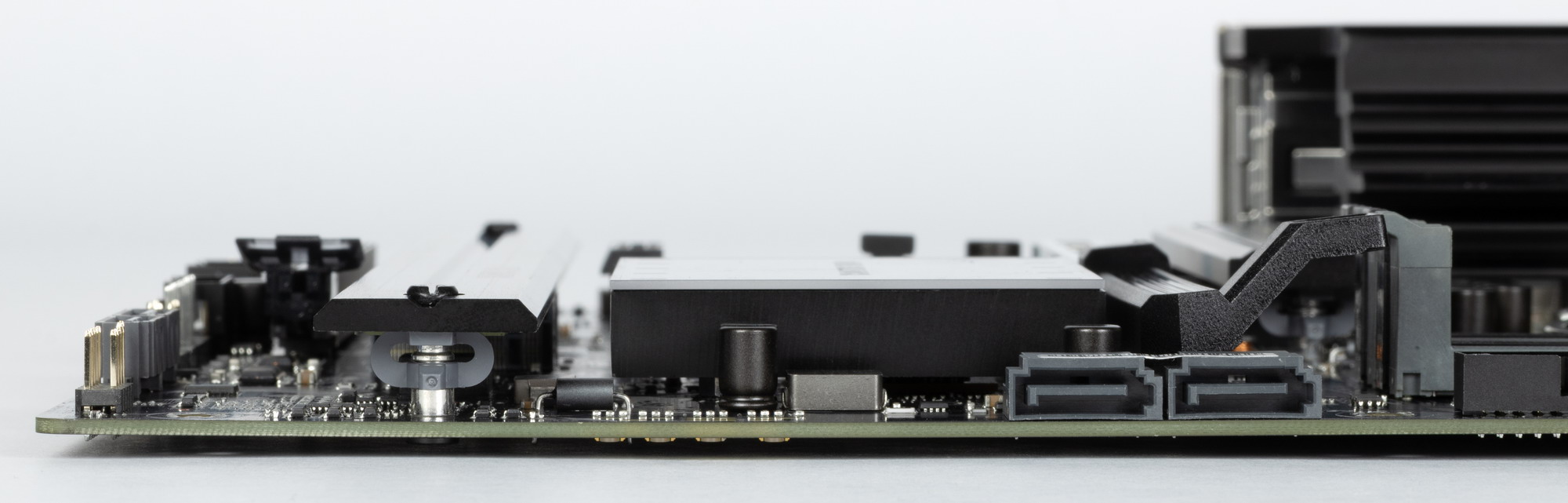

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены по-парно по углам матплаты, при этом SATA 1/2 ориентированы вертикально.

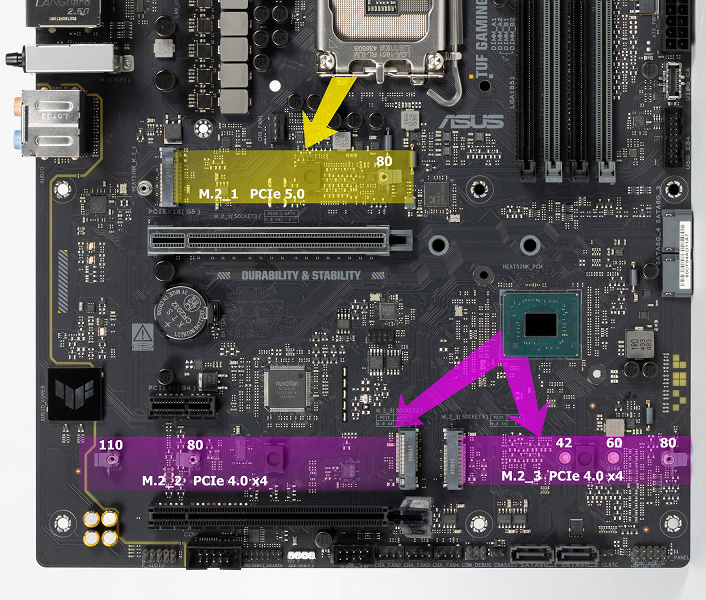

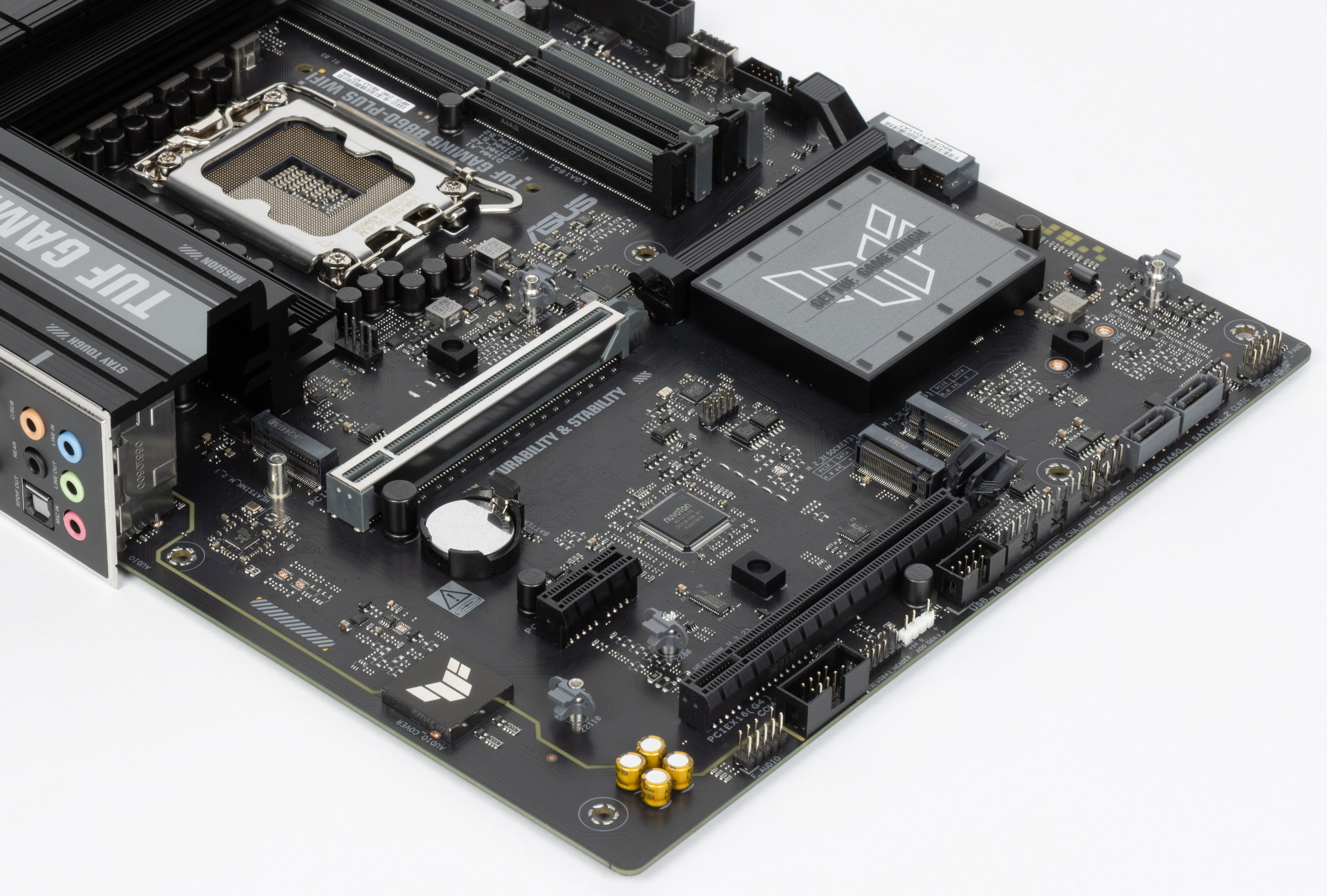

Материнская плата имеет 3 гнезда форм-фактора М.2.
Второй и третий слоты M.2 (M.2_2, M.2_3) получают данные от чипсета B860, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2/3 получают PCIe 4.0.
Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размером 2280. А слот M.2_3 поддерживает также 2242 и 2260. Кроме того, слот M.2_2 поддерживает еще и 22110.
Поскольку нет деления ресурсов уже между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.
У всех слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках резиновые замки.

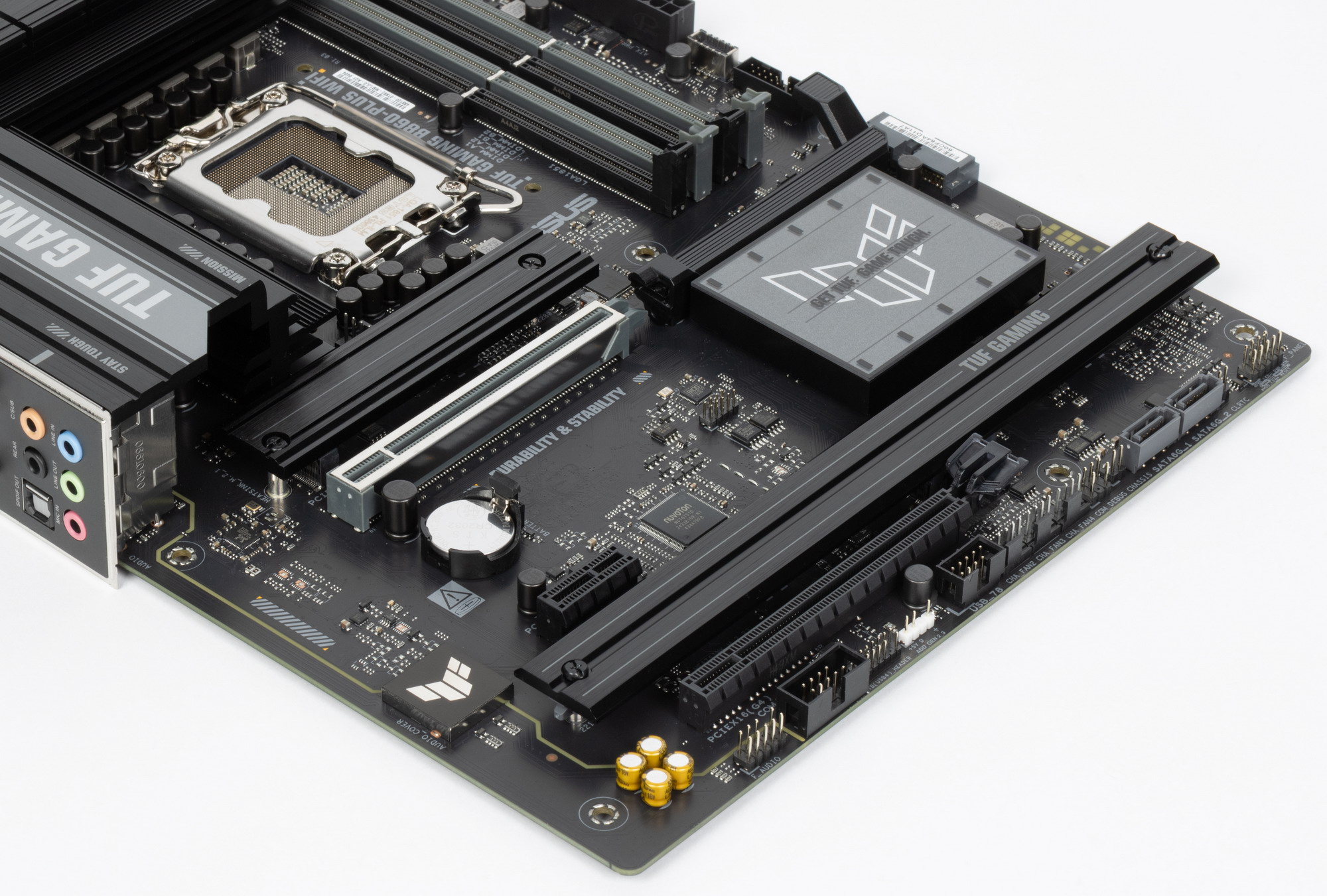

Все M.2 слоты имеют радиаторы. M.2_1 обладает отдельным радиатором, когда как остальные все слоты M.2 имеют общий радиатор. Охлаждение тыльной стороны модулей не предусмотрено.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

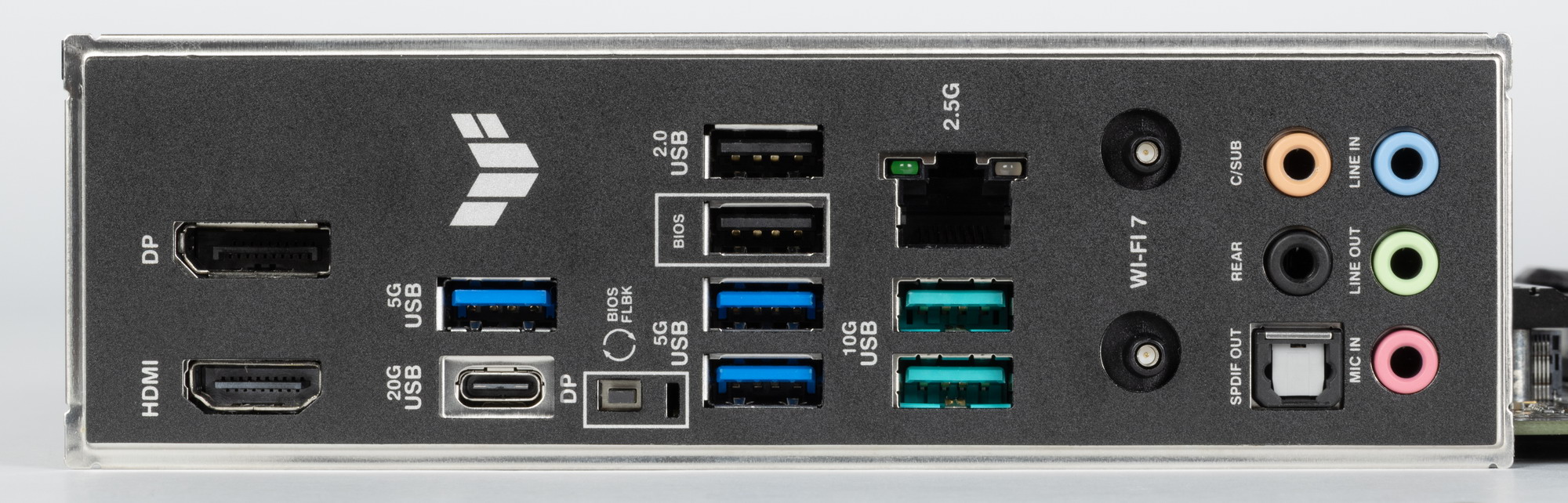

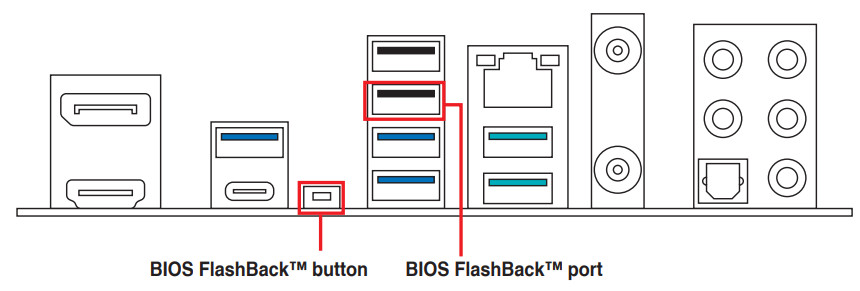

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 13 портов USB:

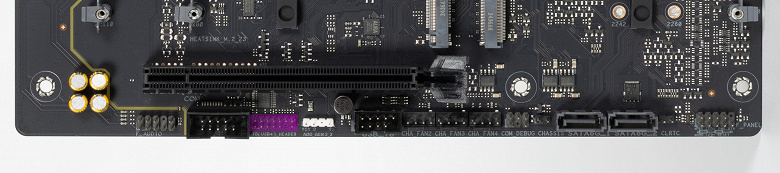

- Порт USB4 не реализован через CPU (Thunderbolt4 можно получить с помощью дискретного контроллера, приобретаемого отдельно);
- 1 порт USB 3.2 Gen2x2 реализован через B860 и представлен на задней панели портом Type-C;
- 3 порта USB 3.2 Gen2: все реализованы через B860, и 2 представлены на задней панели портами Type-A (зеленого цвета); а 1 представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

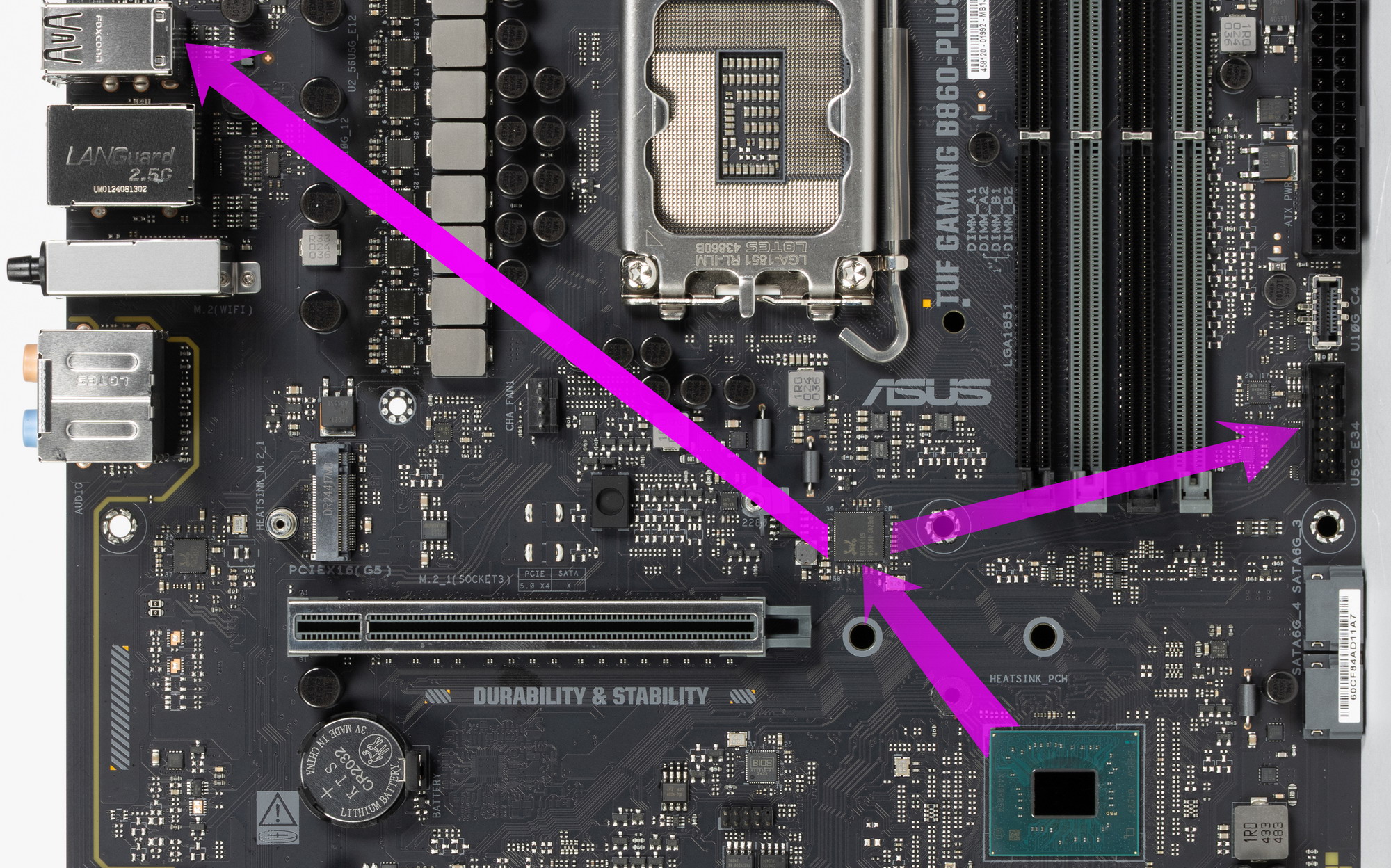

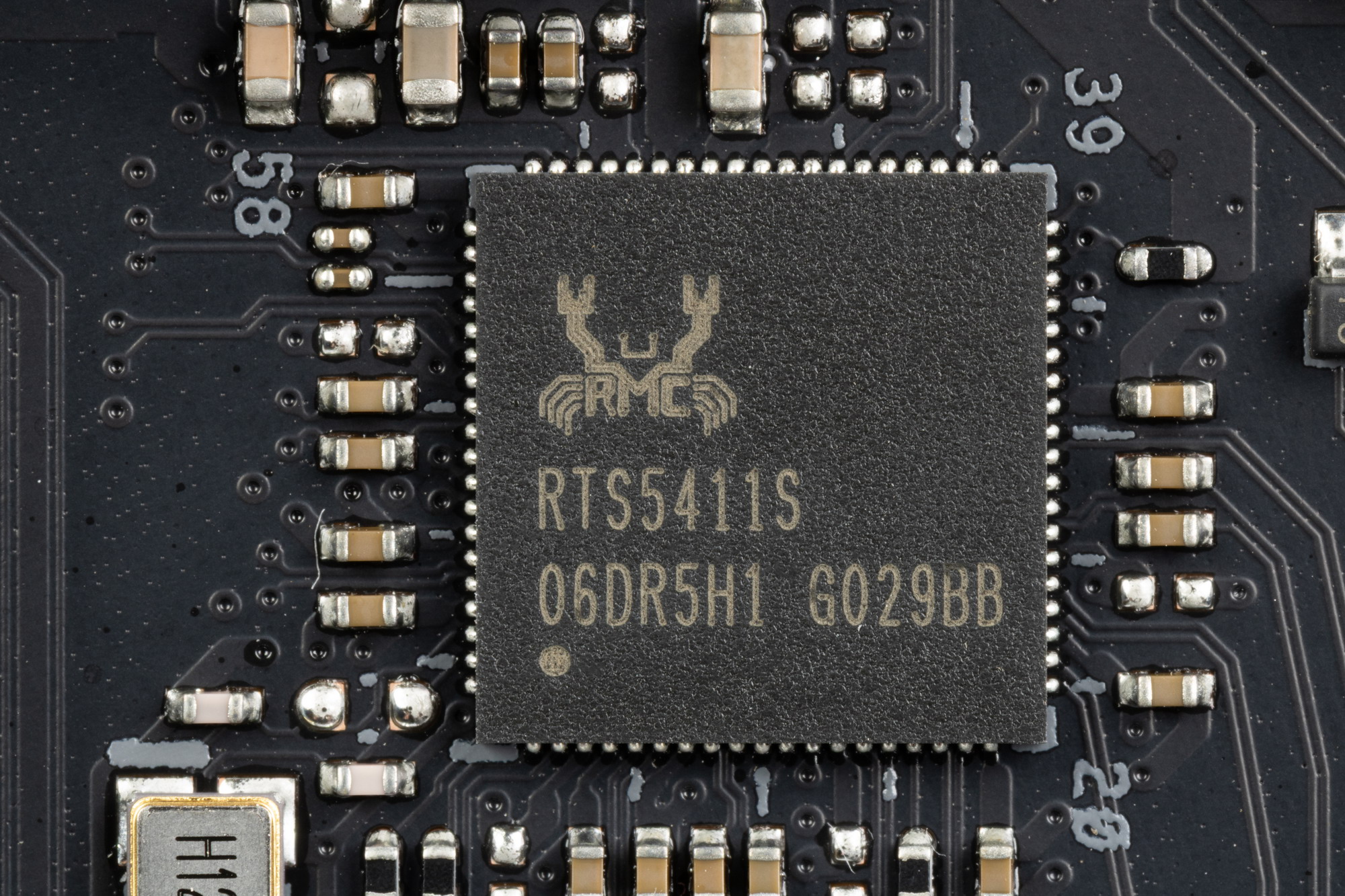

- 5 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от B860) и 2 представлены внутренним разъемом
на материнской плате на 2 порта; еще 2 представлены на задней панели портами Type-A (синего цвета); оставшийся пятый порт реализован через B860 и также представлен на задней панели портом Type-A (синего цвета);

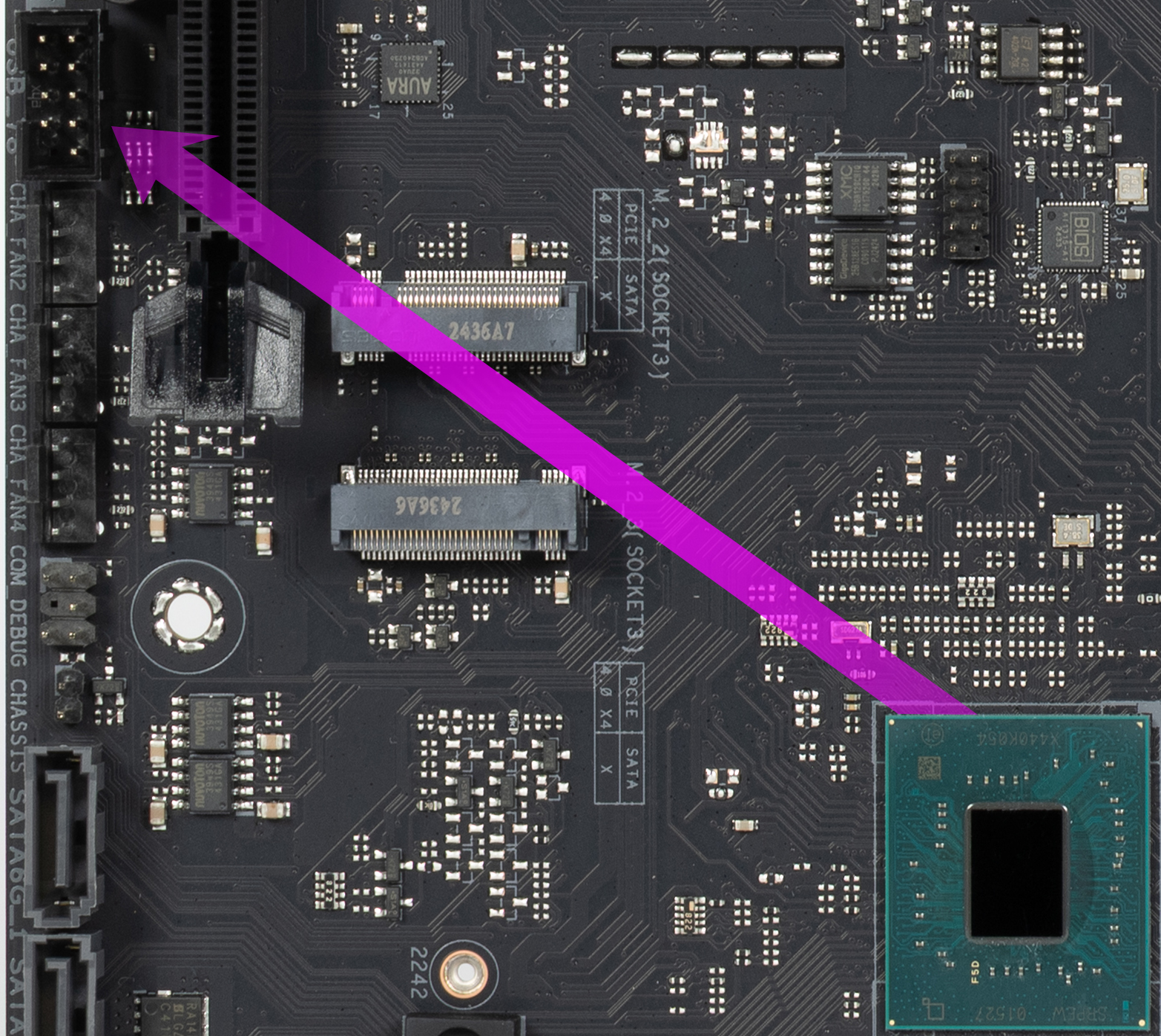

- 4 порта USB 2.0/1.1: все реализованы через B860 и 2 представлены внутренним разъемом
на 2 порта; еще 2 представлены на задней панели портами Type-A (черного цвета)
От B860 используют USB 2.0 линии 2 контроллера:
- Aura (контроллер управления разъемами подсветки);
- Bluetooth (MediaTek MT7925) (1 линия USB 2.0);
Итак, через чипсет B860 реализовано высокоскоростных портов USB:
- + 1 выделенный USB 3.2 Gen2x2;
- + 3 выделенных USB 3.2 Gen2;
- + 1 линия USB 3.2 Gen1 для поддержки Realtek RTS5411;
- + 1 выделенный USB 3.2 Gen1
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 2 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.
Ну и 18 линий PCIe, выделенных на поддержку иной периферии (14 HSIO + 4 порта SATA).
Итого у B860 в данном случае реализовано 20 высокоскоростных портов из 20.

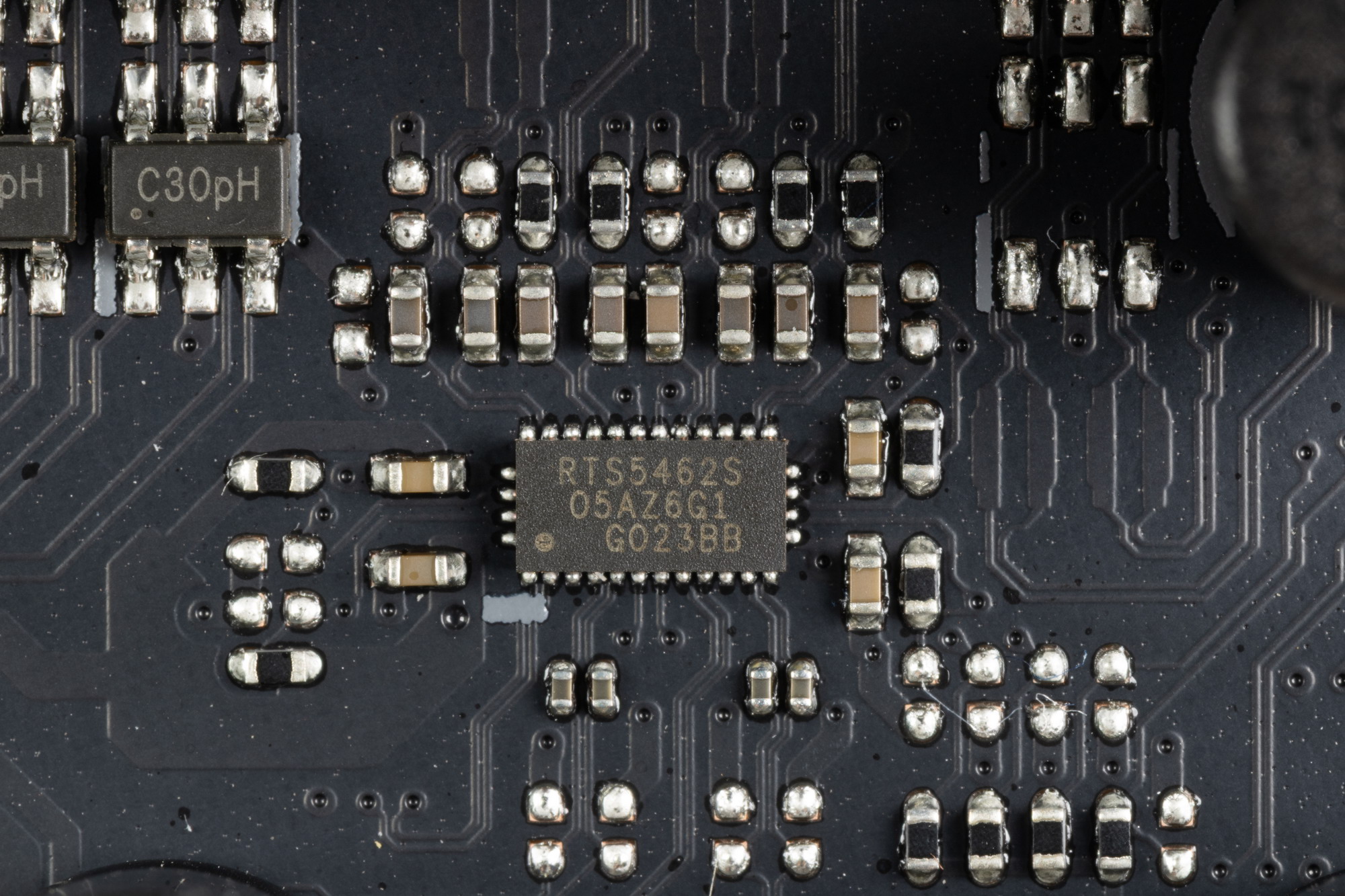

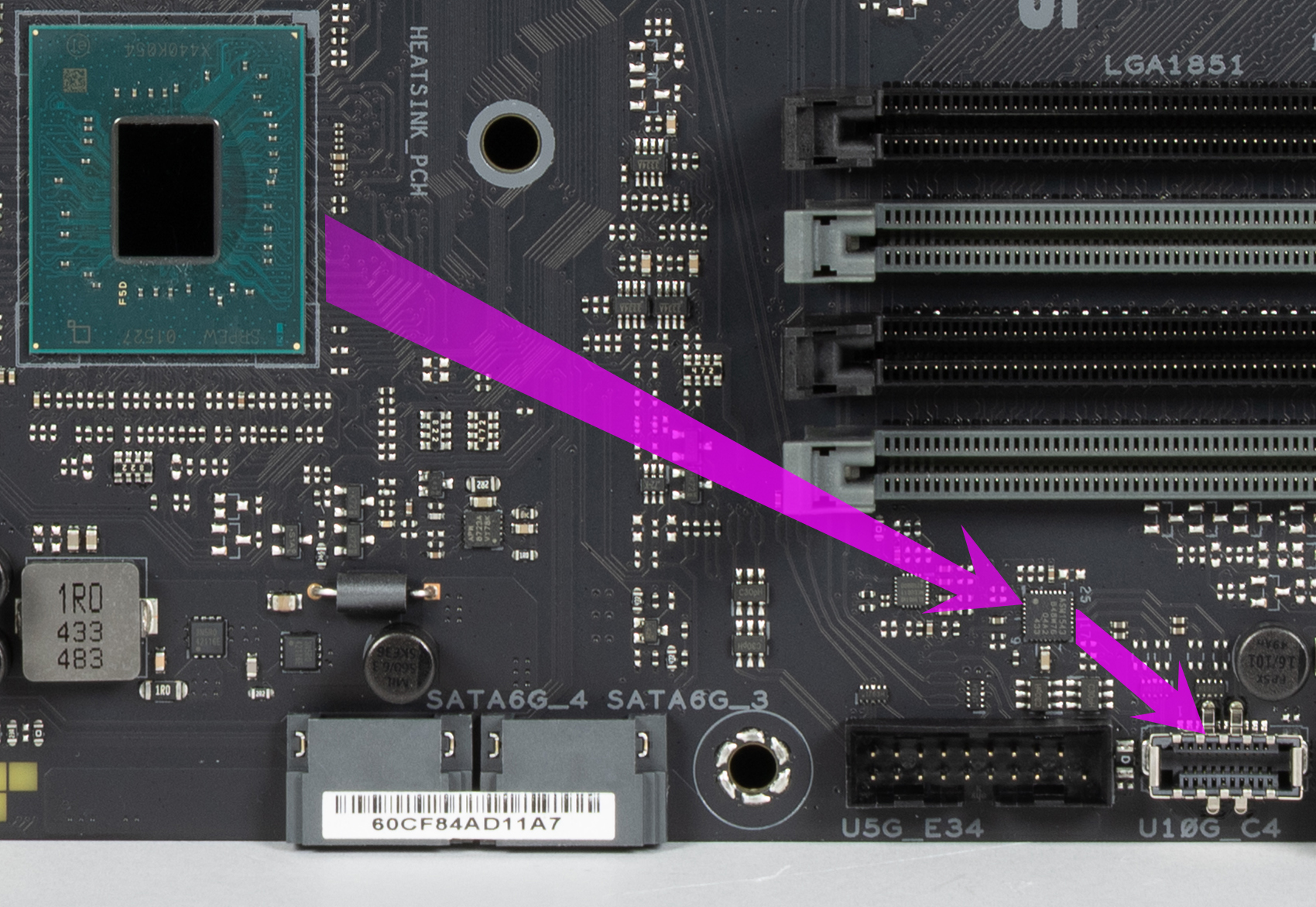

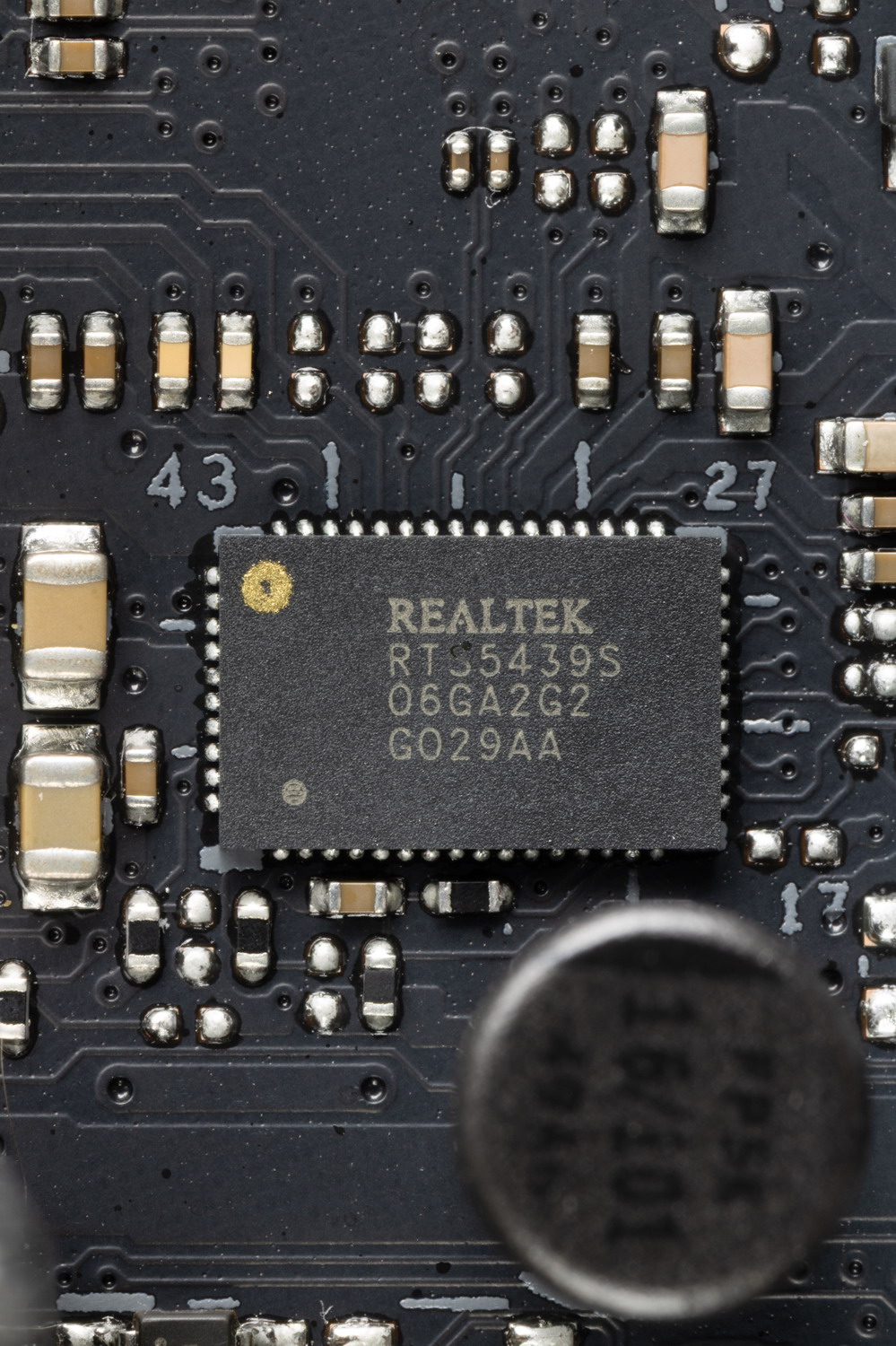

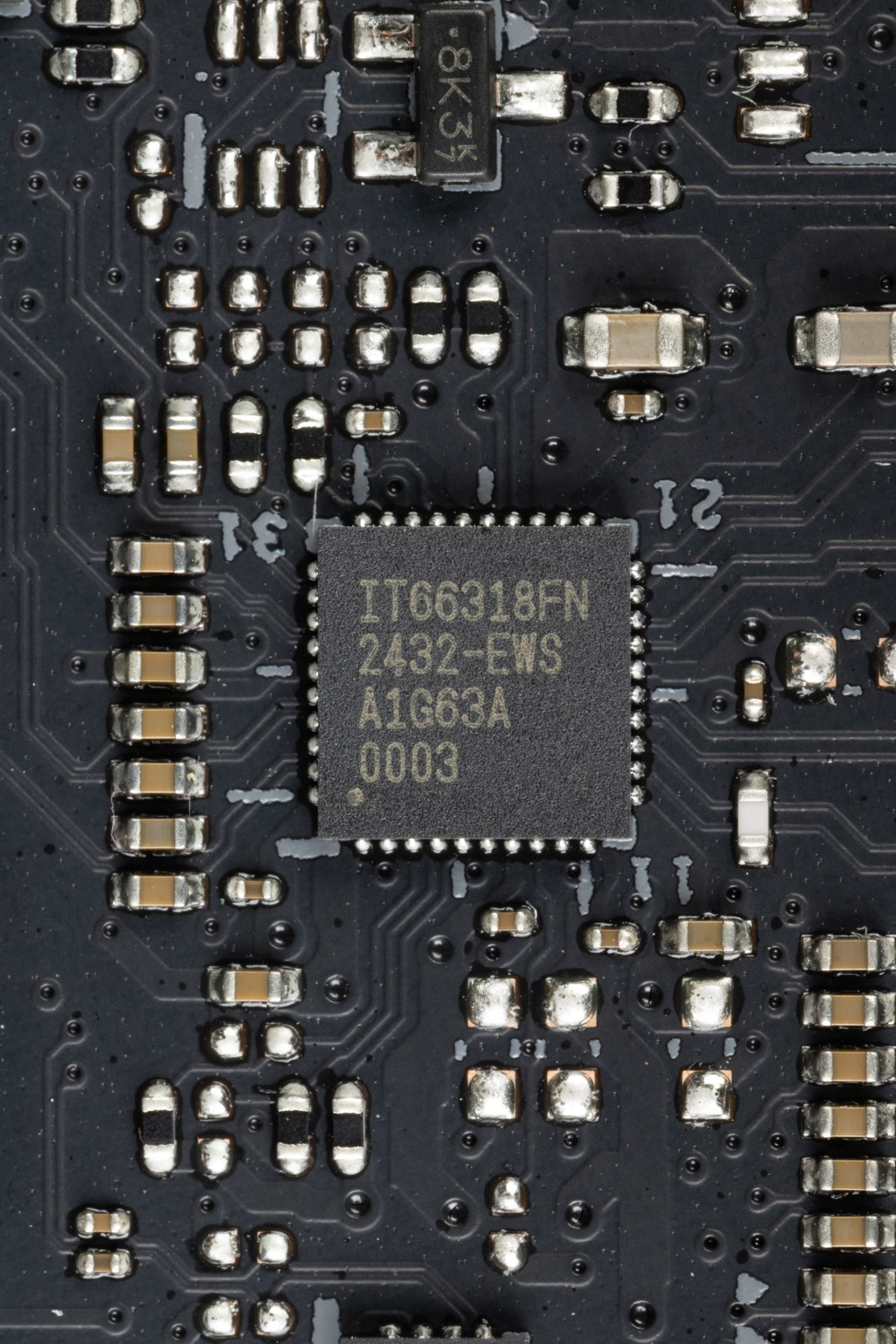

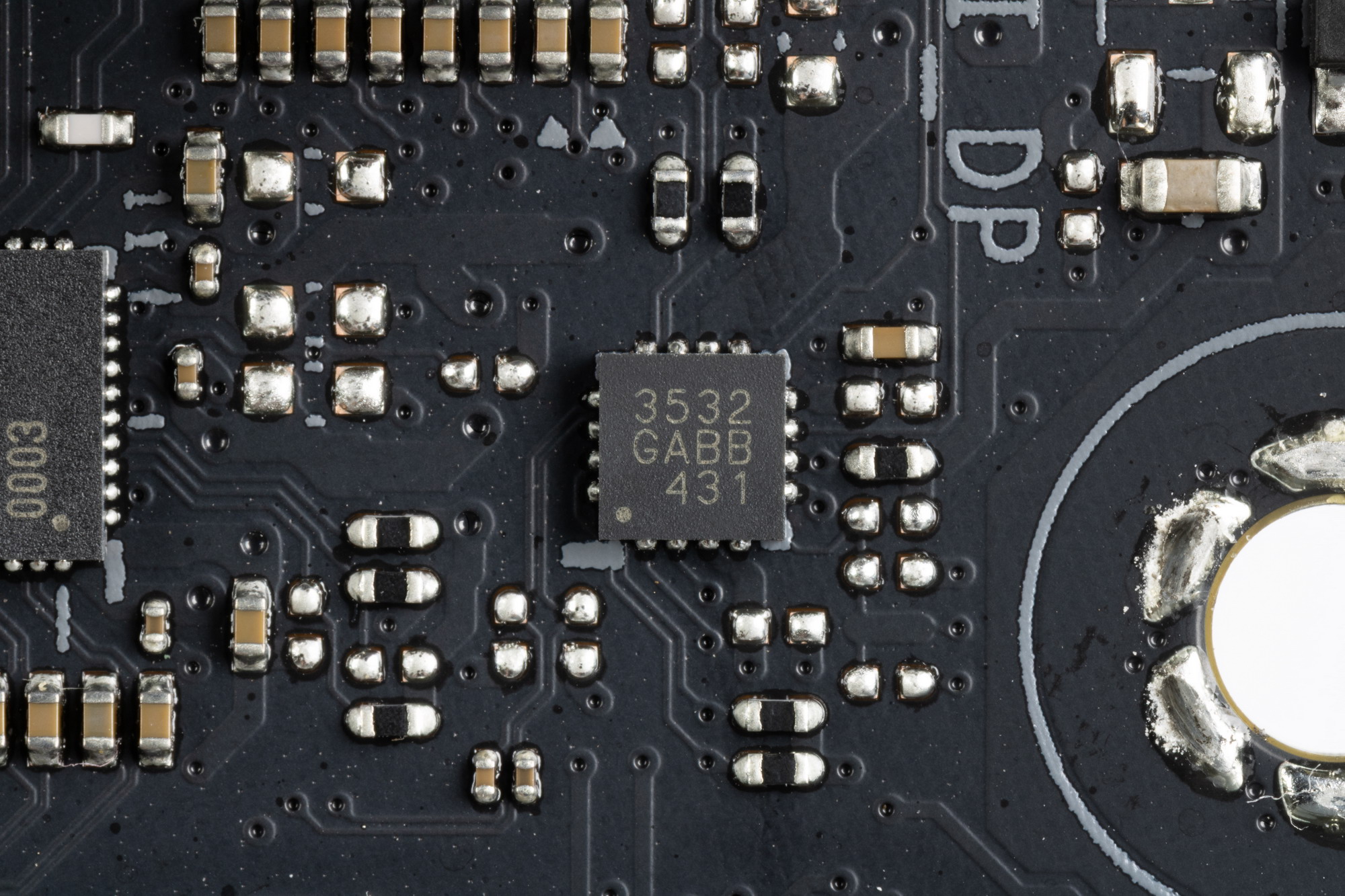

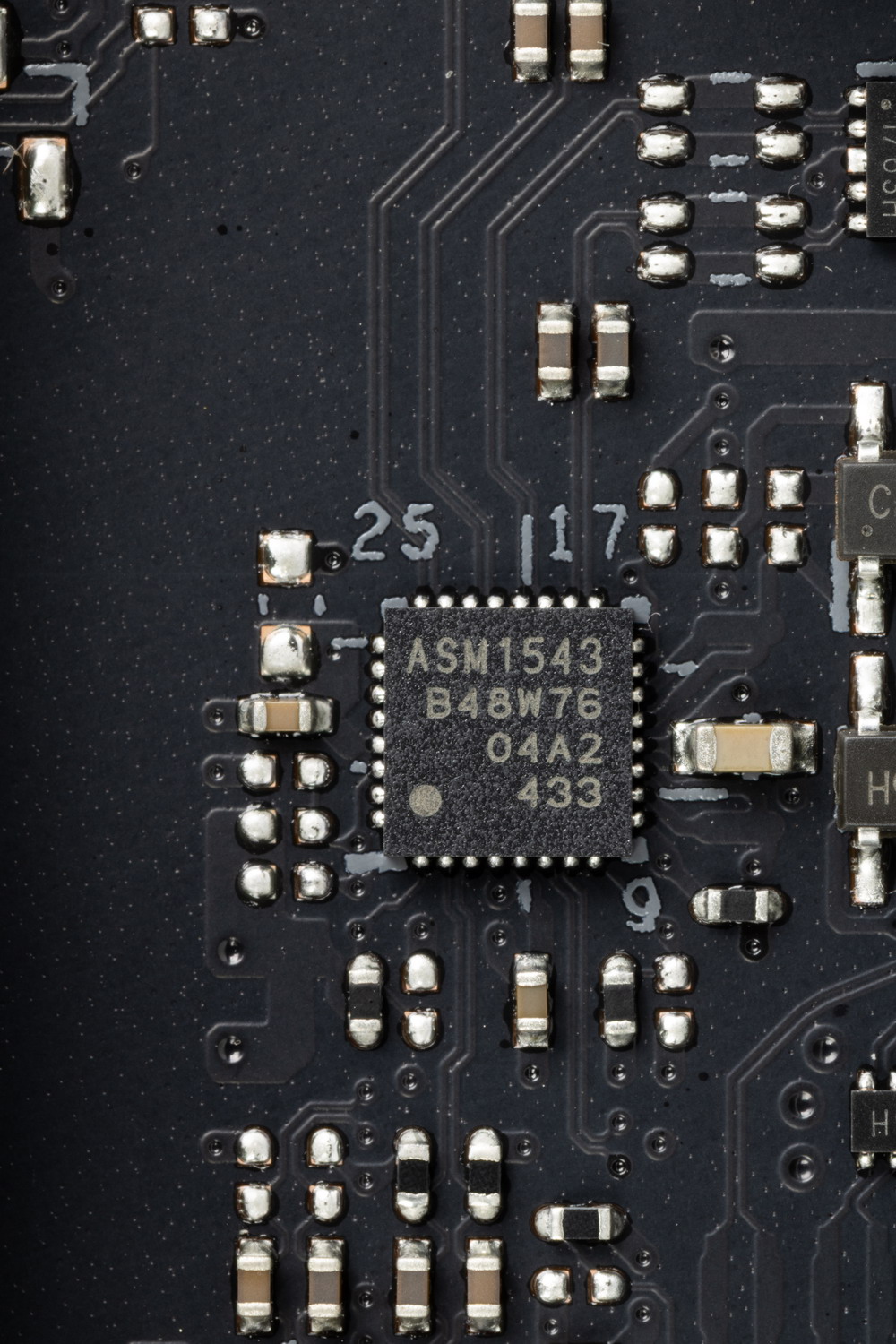

USB порт 3.2 Gen2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов. Также и порт USB 3.2 Gen2x2 Type-C на задней панели оснащен ре-драйверами.
Следует обратить особое внимание на отсутствие встроенного порта USB4 на данной материнке, несмотря на то, что на платформе Intel LGA1851 такая поддержка реализована через Thunderbolt 4 и аппаратно встроена в CPU.
Для получения подобных интерфейсов следует отдельно приобретать соответствующий контроллер.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

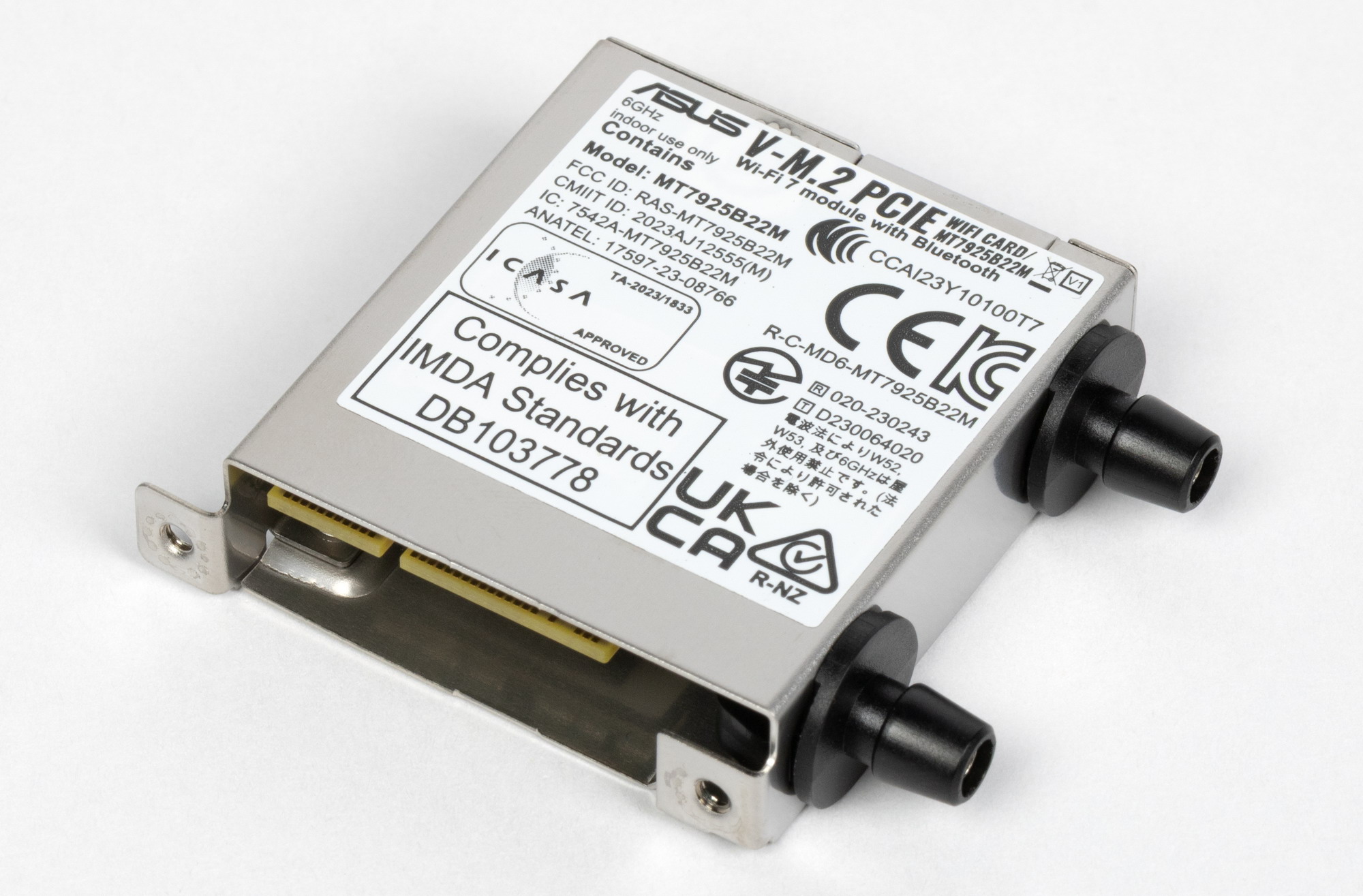

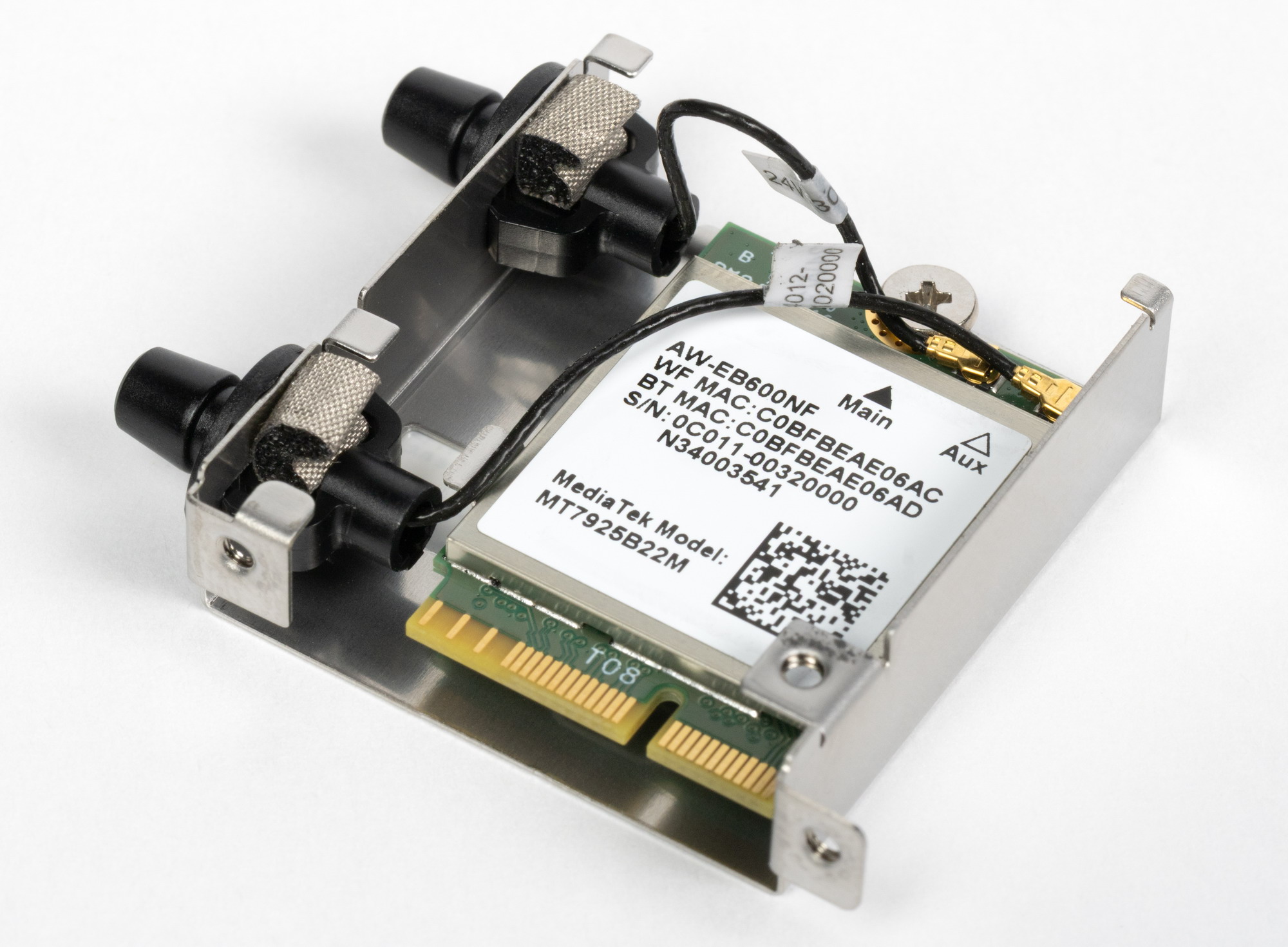

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

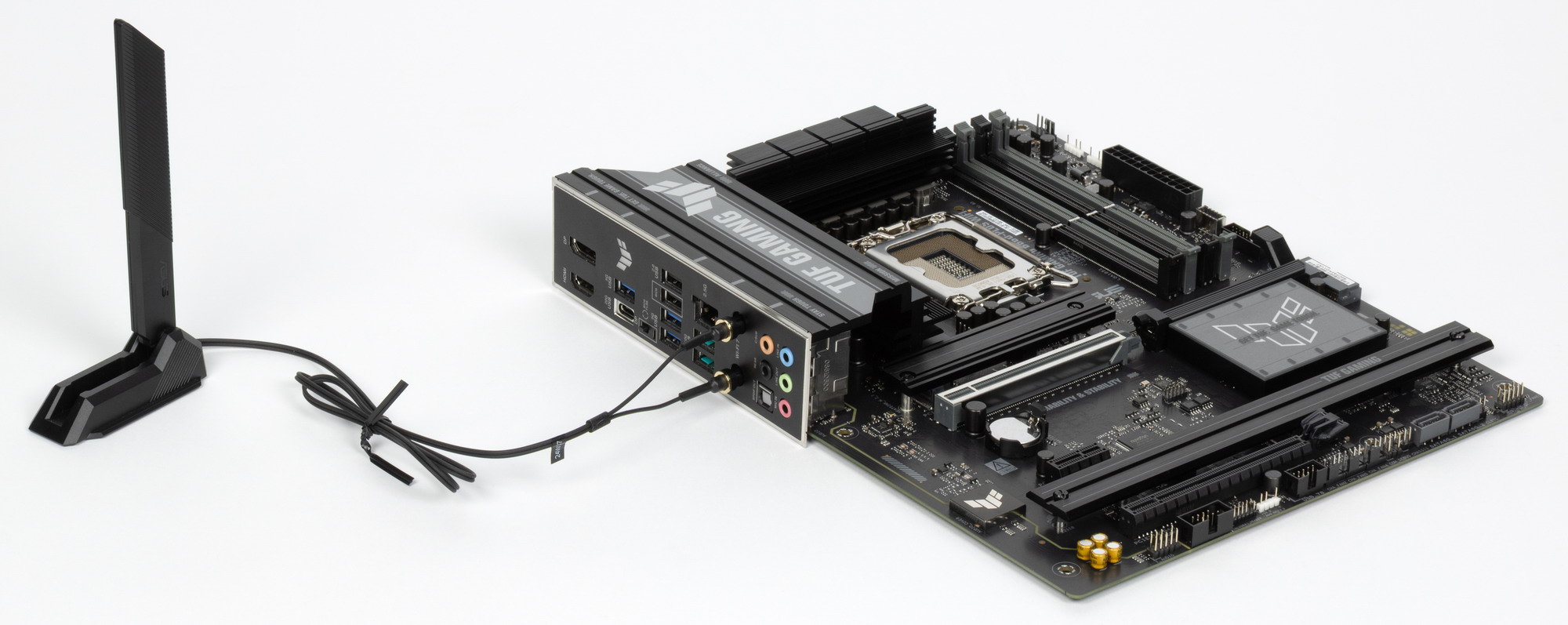

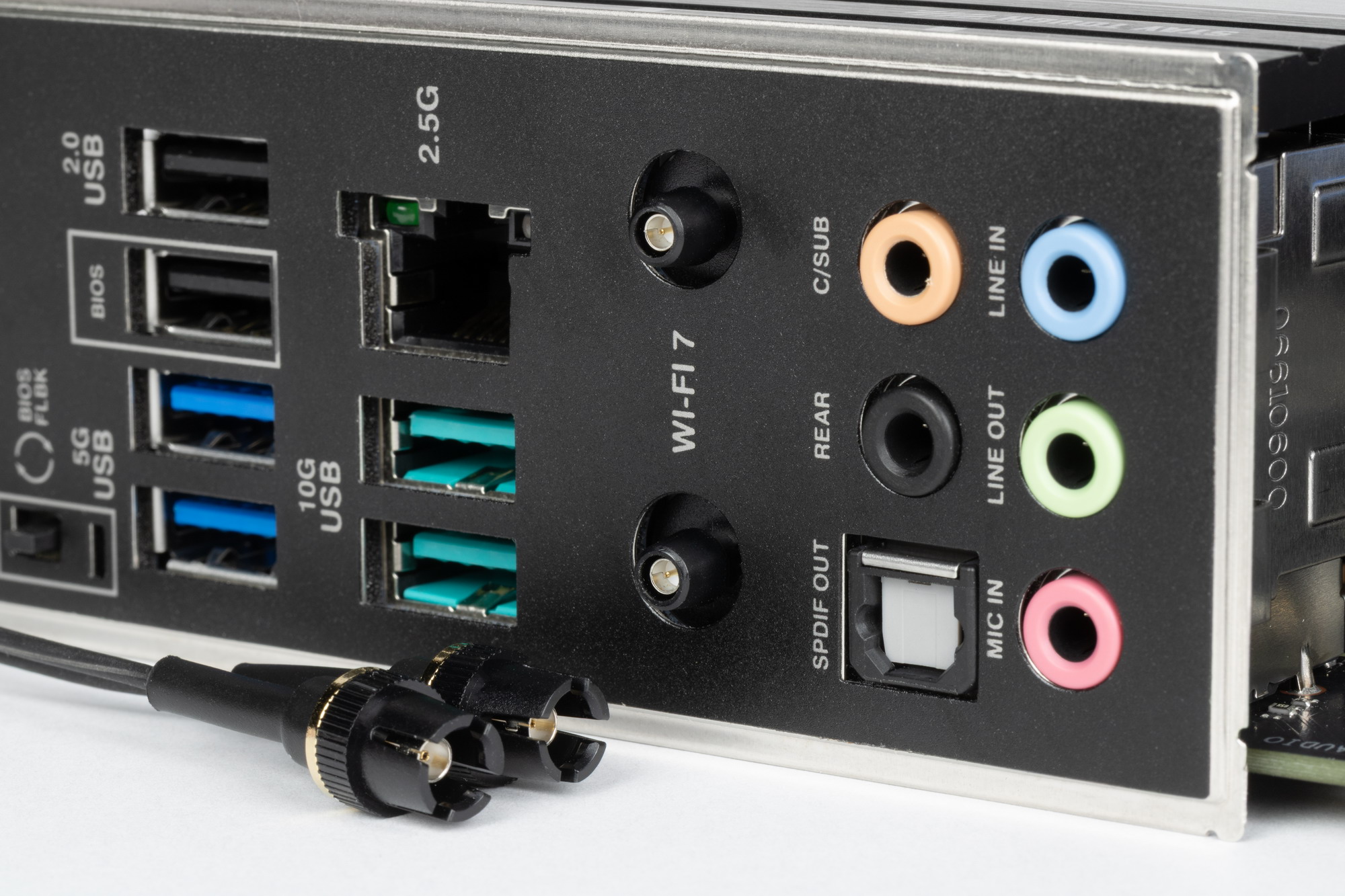

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо (даже если имеется резьба для их привинчивания), просто вставить в разъемы на матплате. Разъединить также легко.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

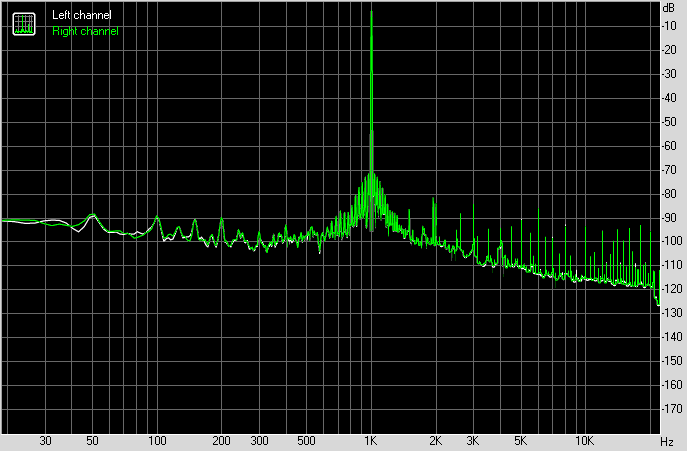

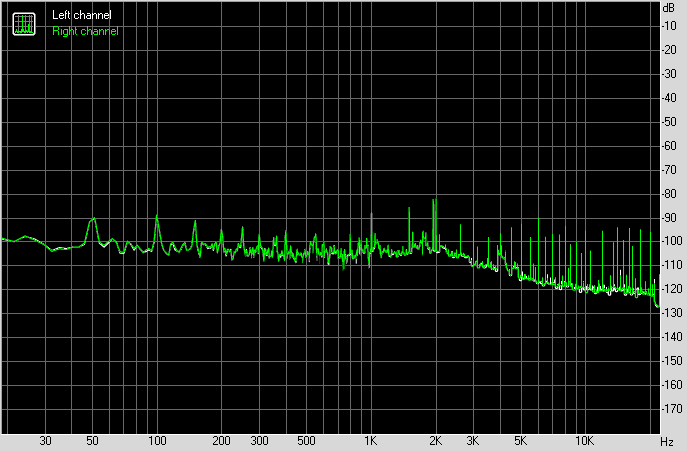

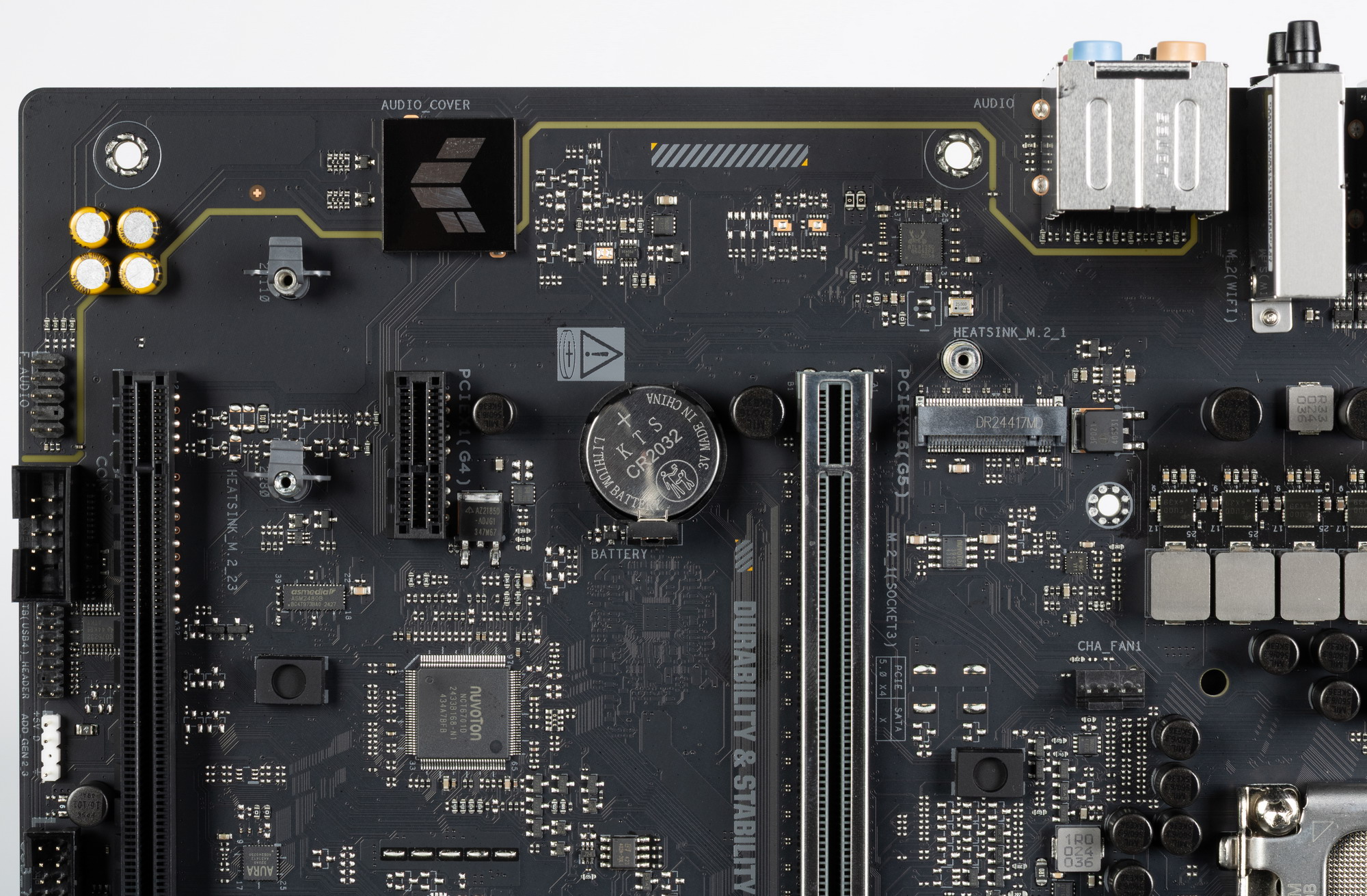

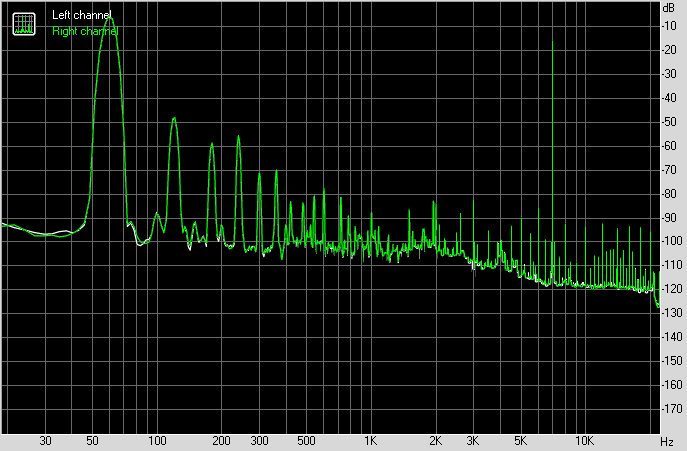

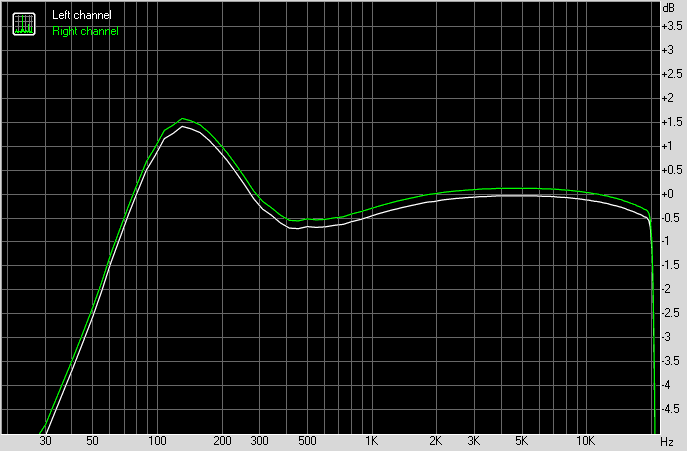

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

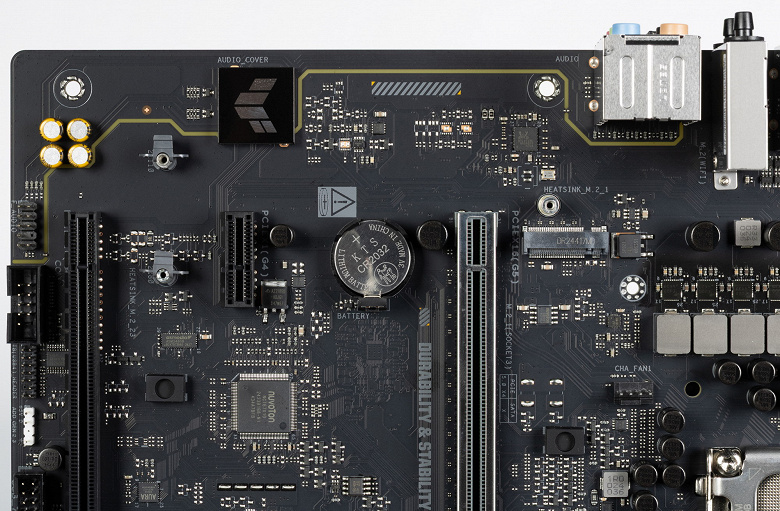

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели пять универсальных разъемов по приему и выводу сигналов плюс оптический S/PDIF.

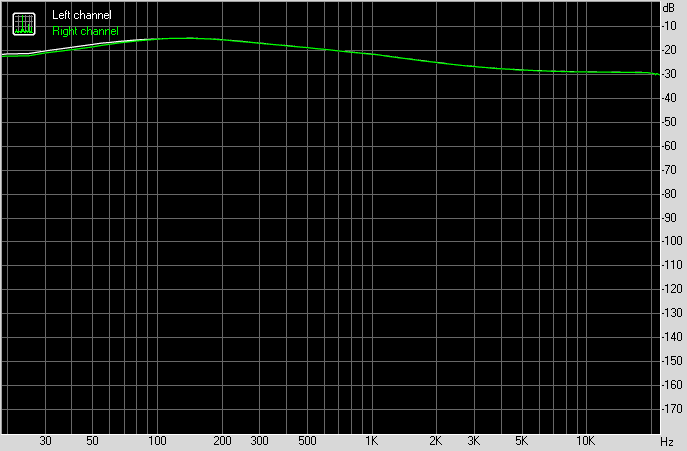

Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

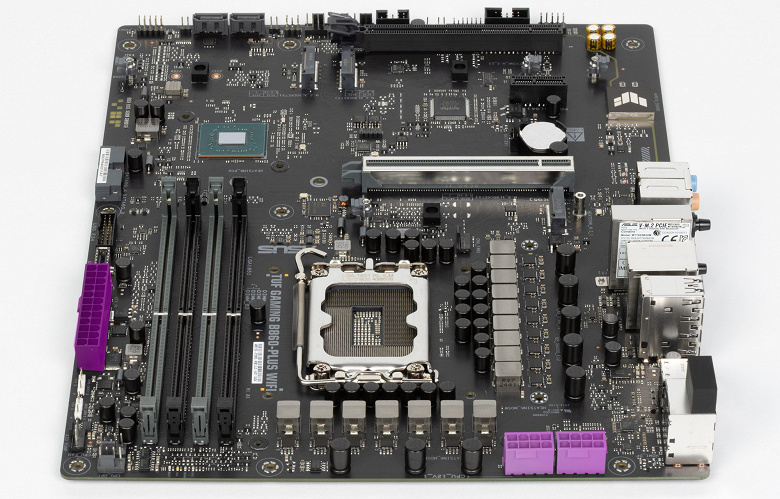

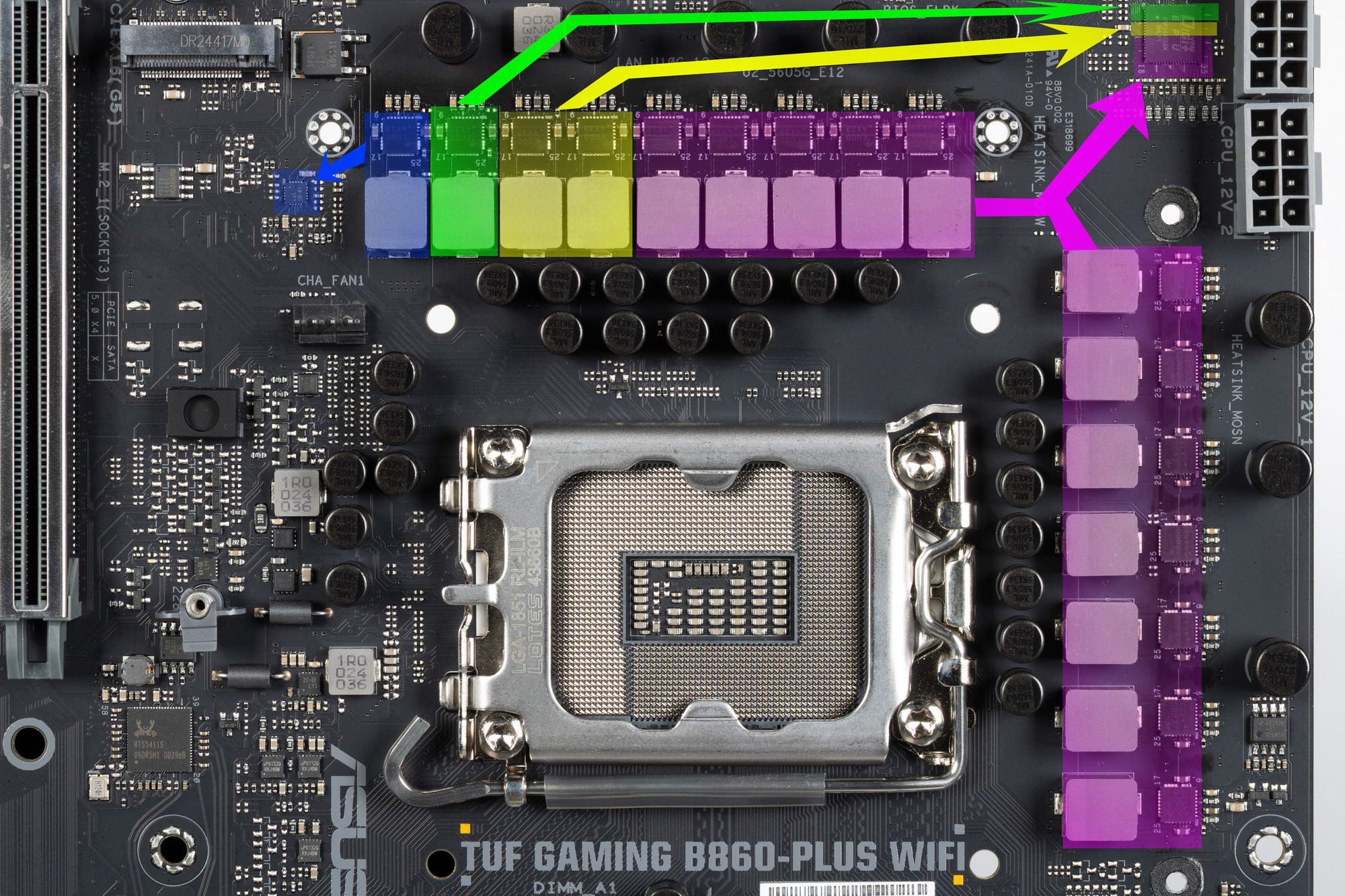

Схема питания процессора выполнена по схеме 12+1+2+1 (всего 16 фаз: 12 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).
Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и AOZ53071QI DrMOS от Alpha&Omega Semi на 80 А.

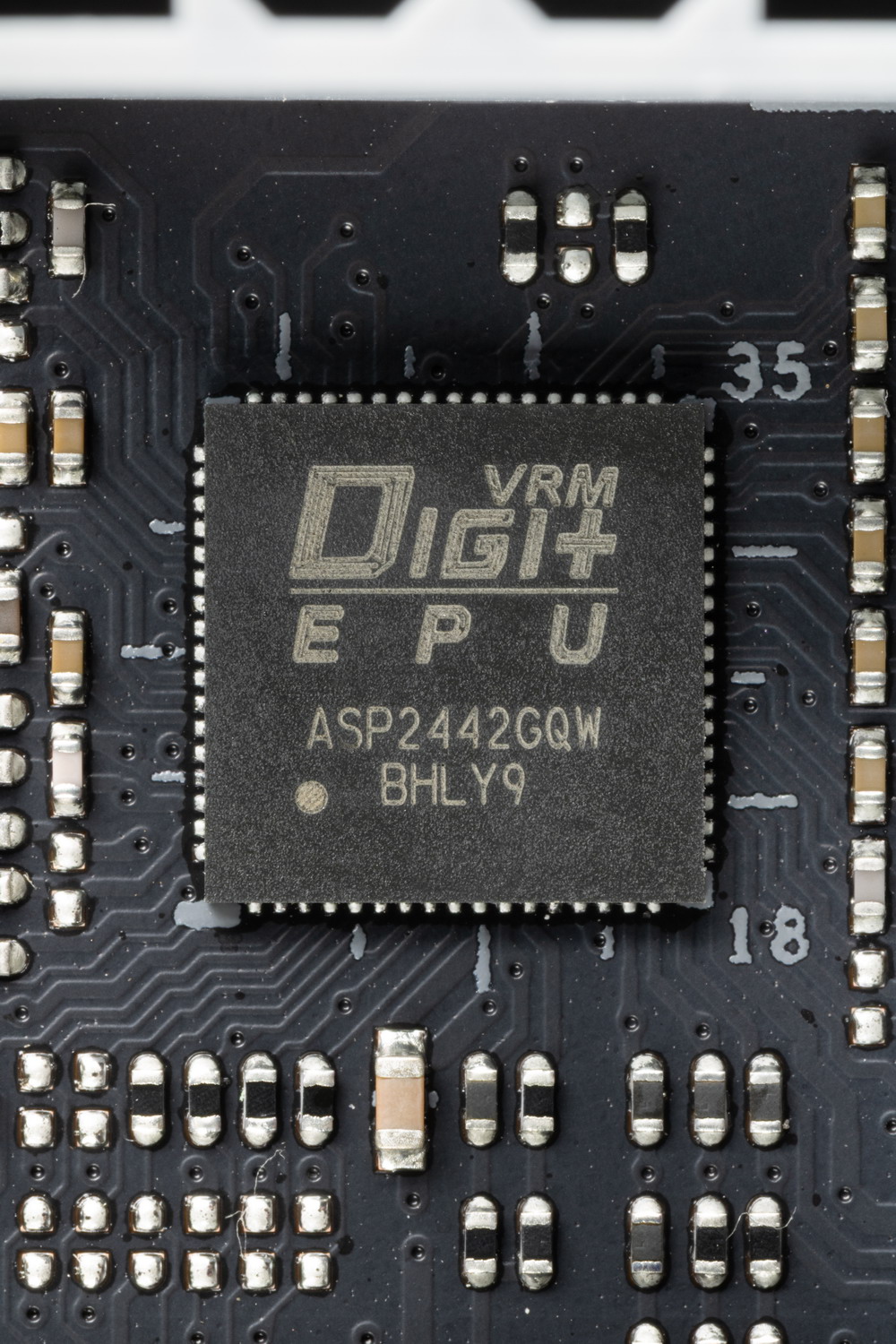

Управление схемой VCore+VNNAON+VCCSA возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

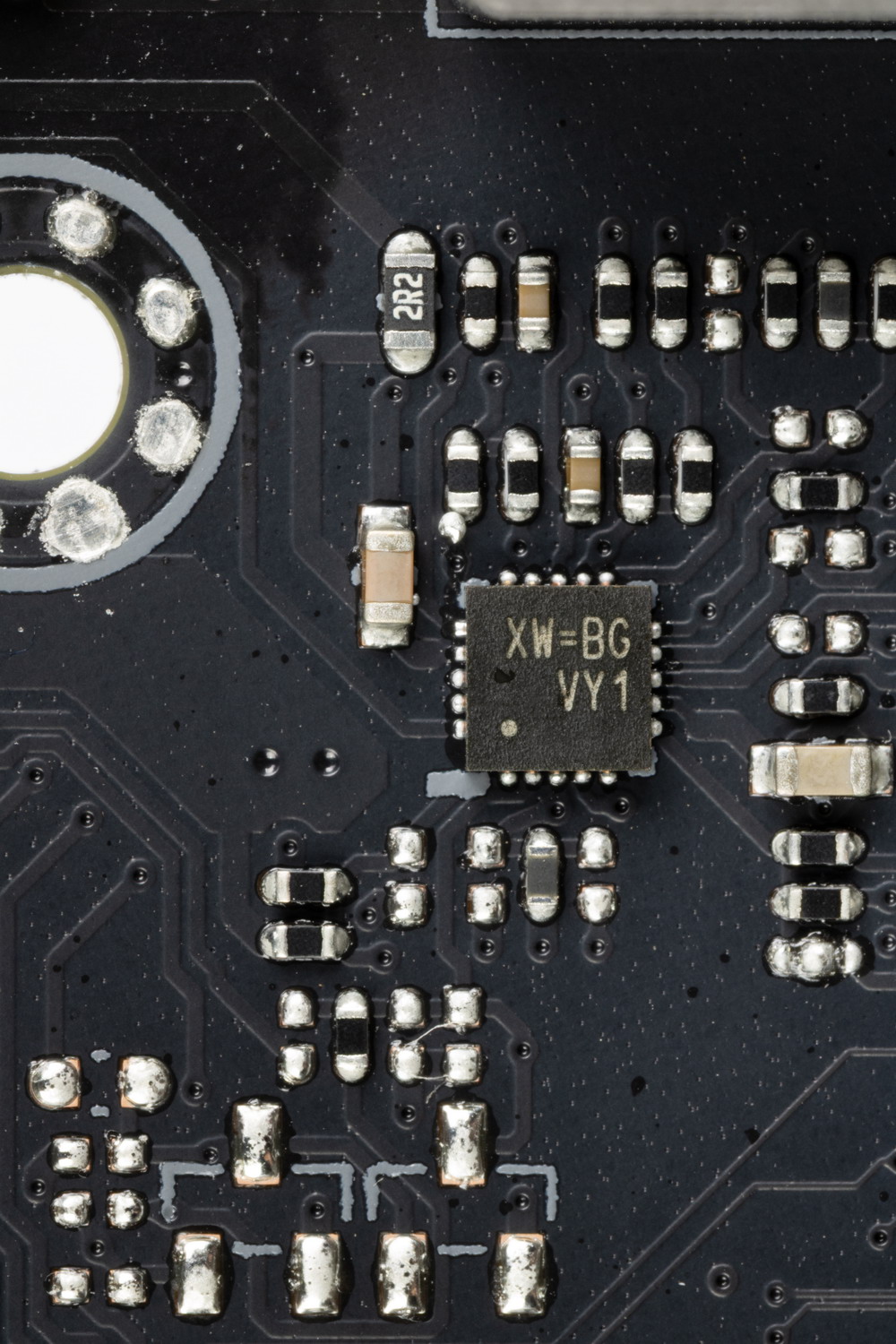

Блок iGPU имеет свой ШИМ-контроллер RT8237 (с OEM-маркировкой) от Richtek.

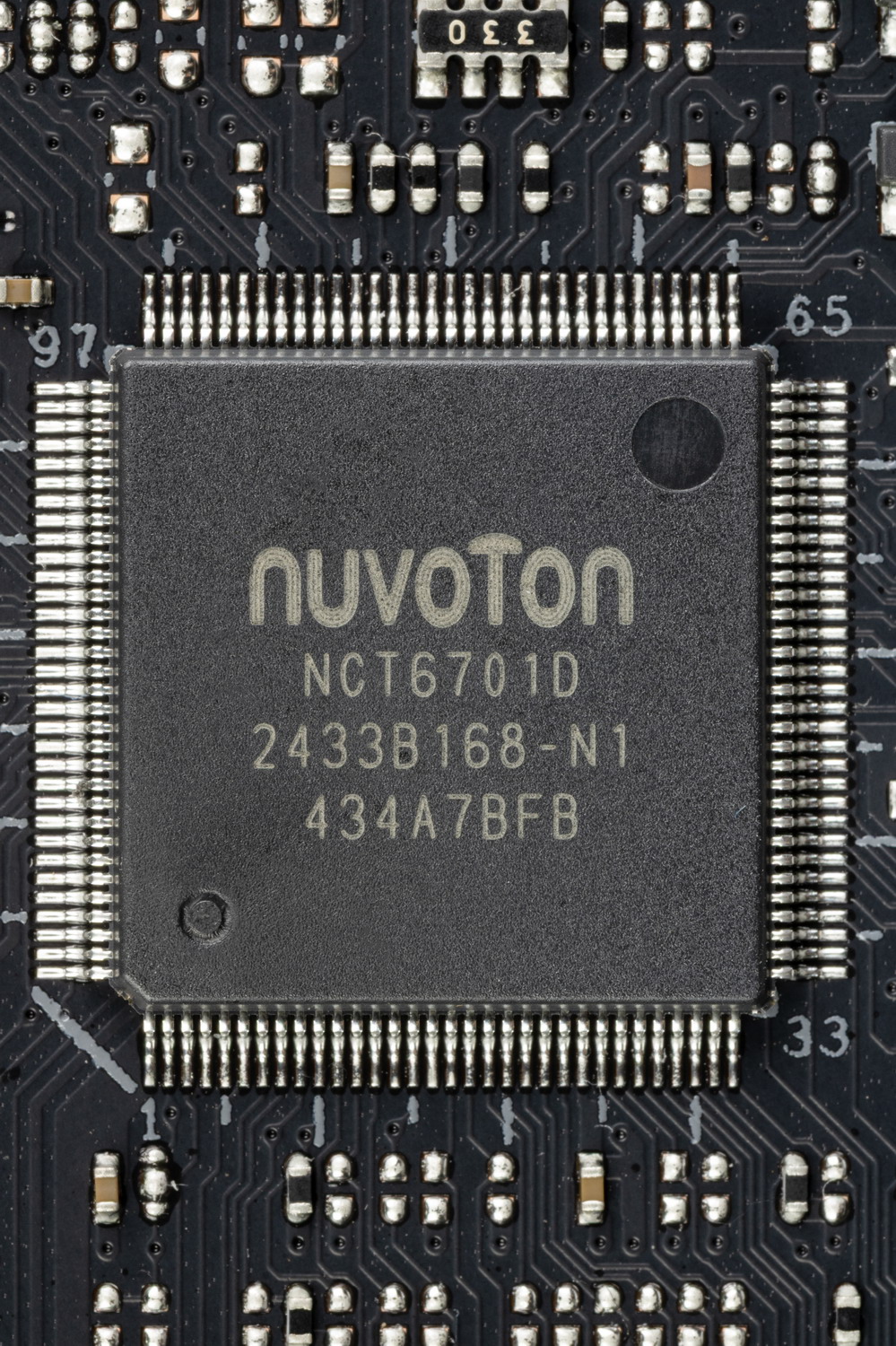

Теперь про охлаждение.

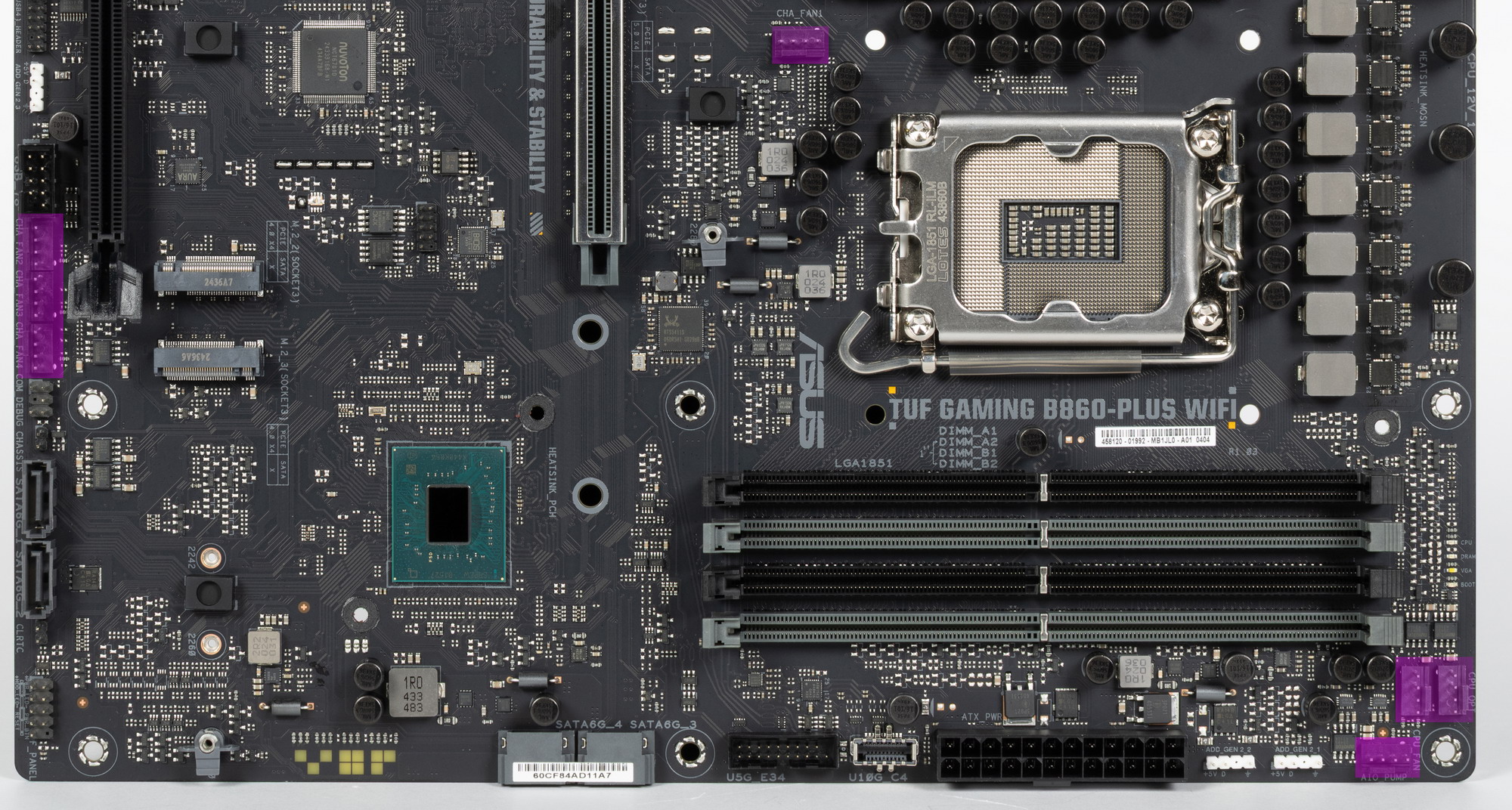

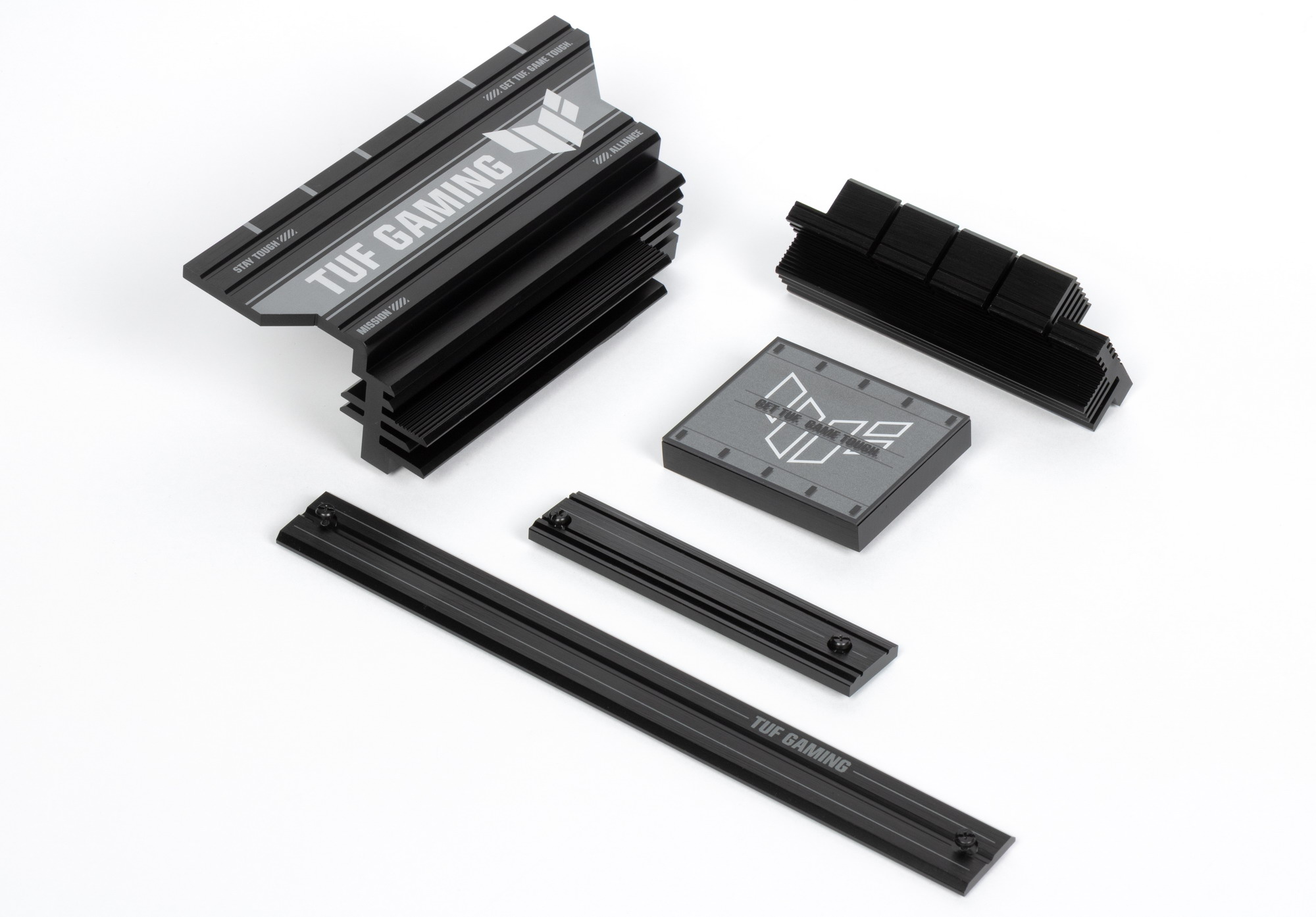

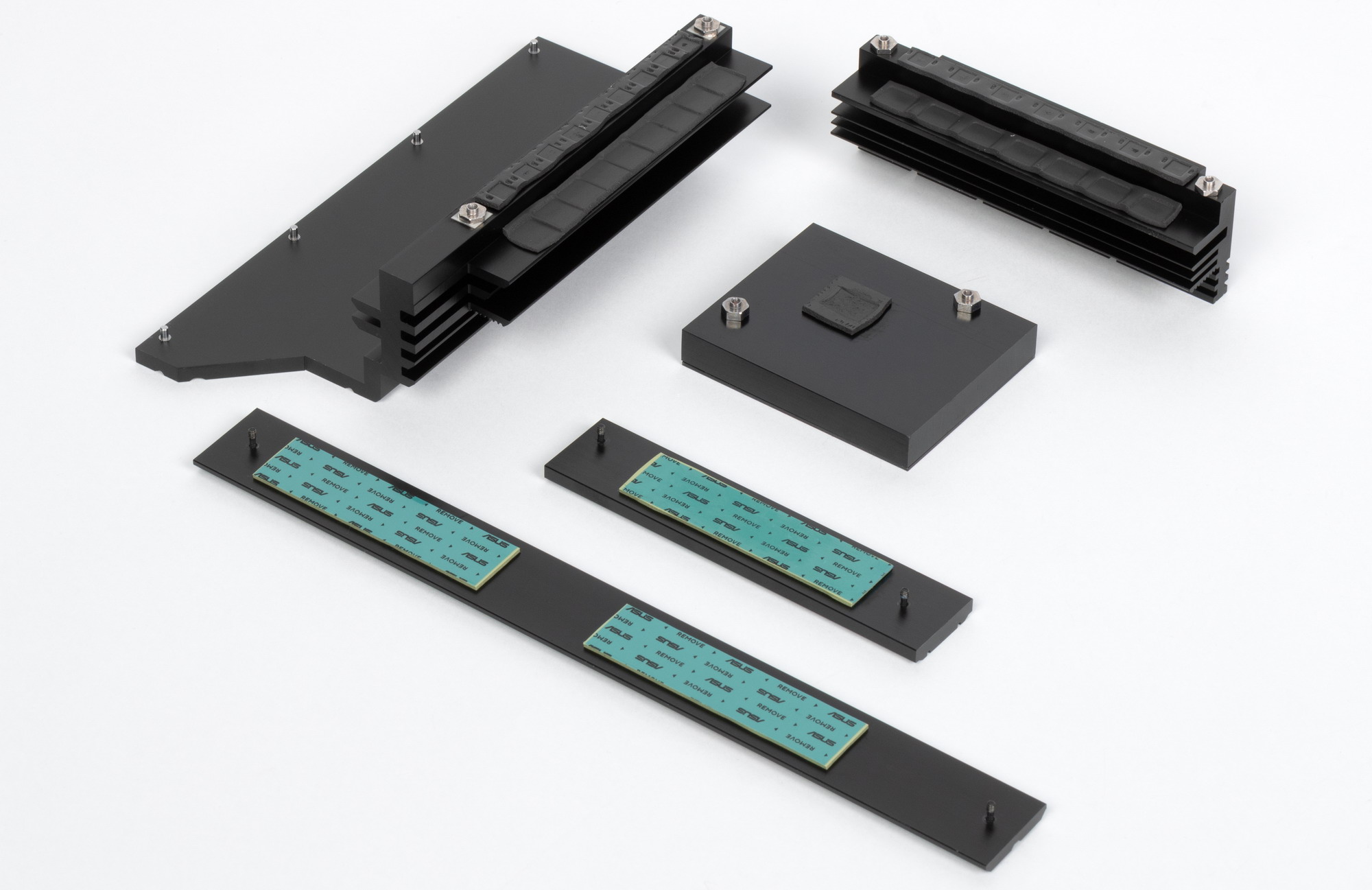

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

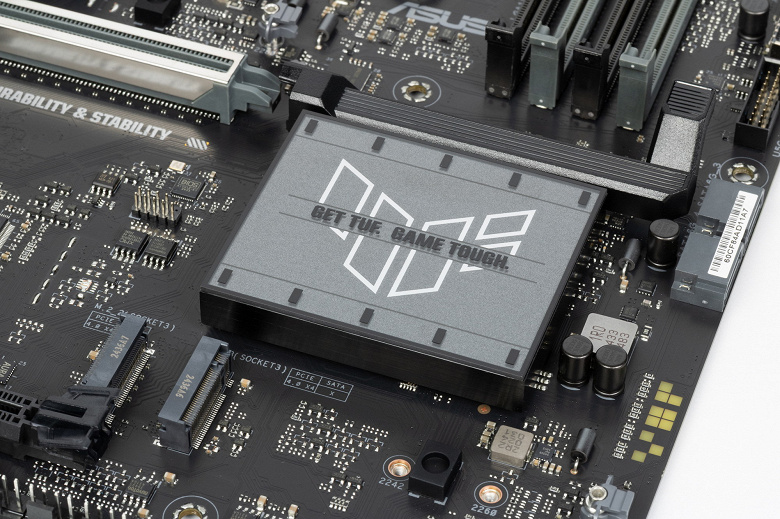

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

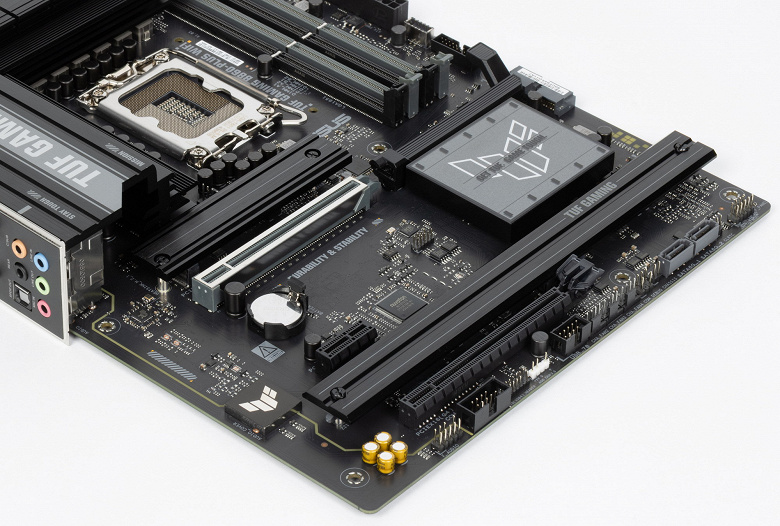

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у первого персональный радиатор, у остальных — общий.
Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций — достижение более высоких тактовых частот работы.
Напомню, что материнская плата не имеет бэкплейта.

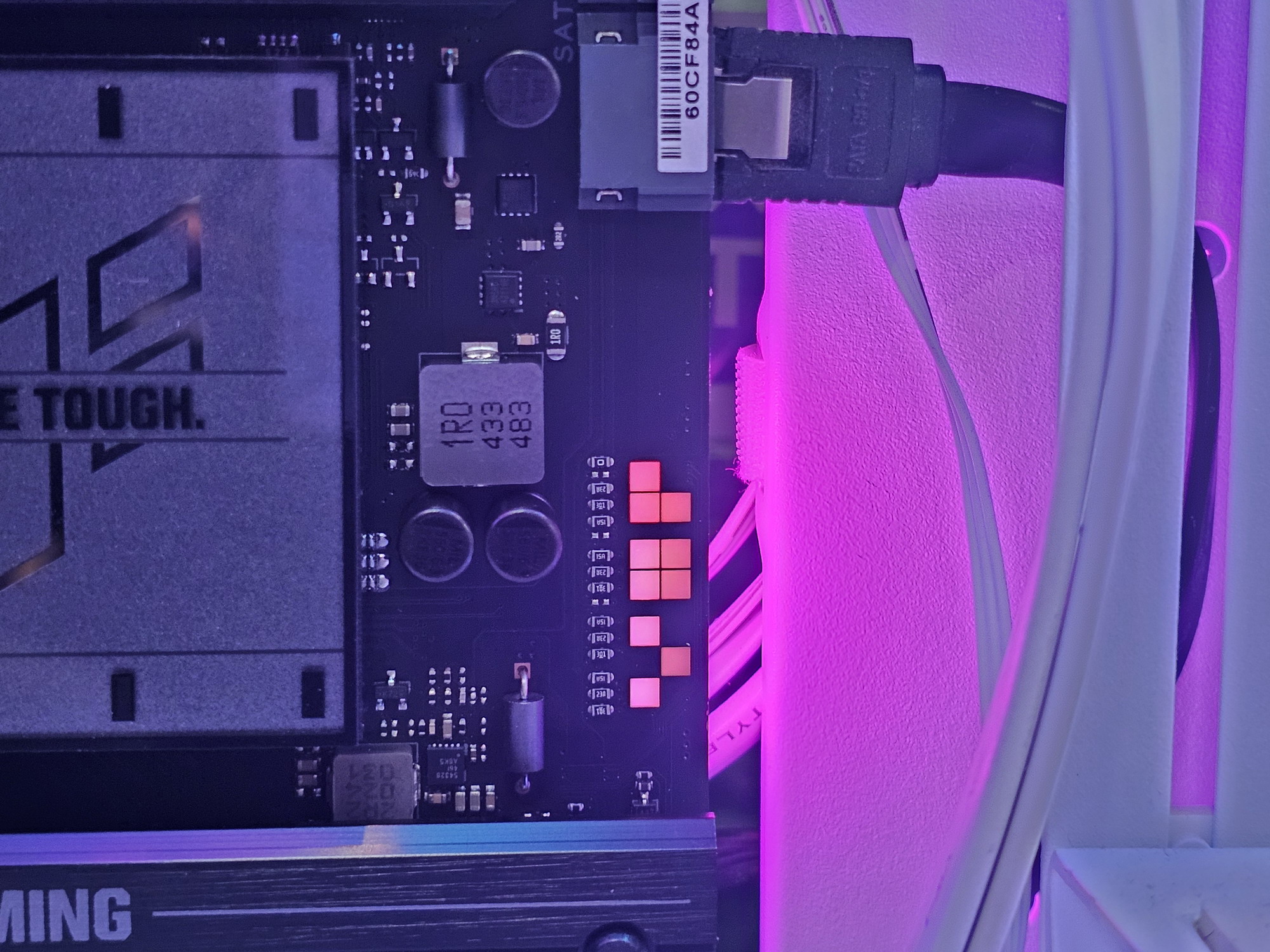

Подсветка

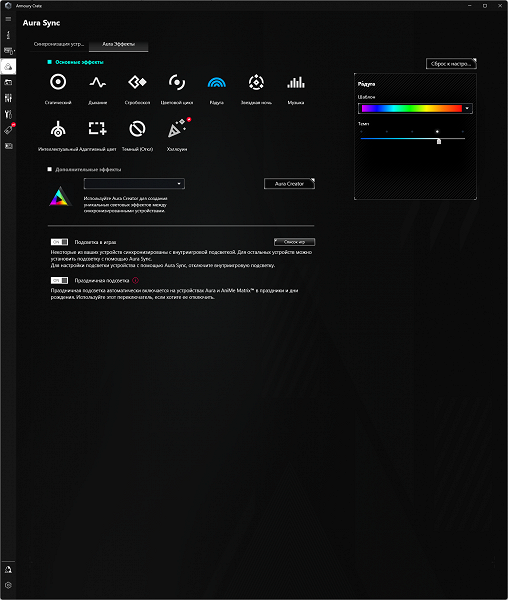

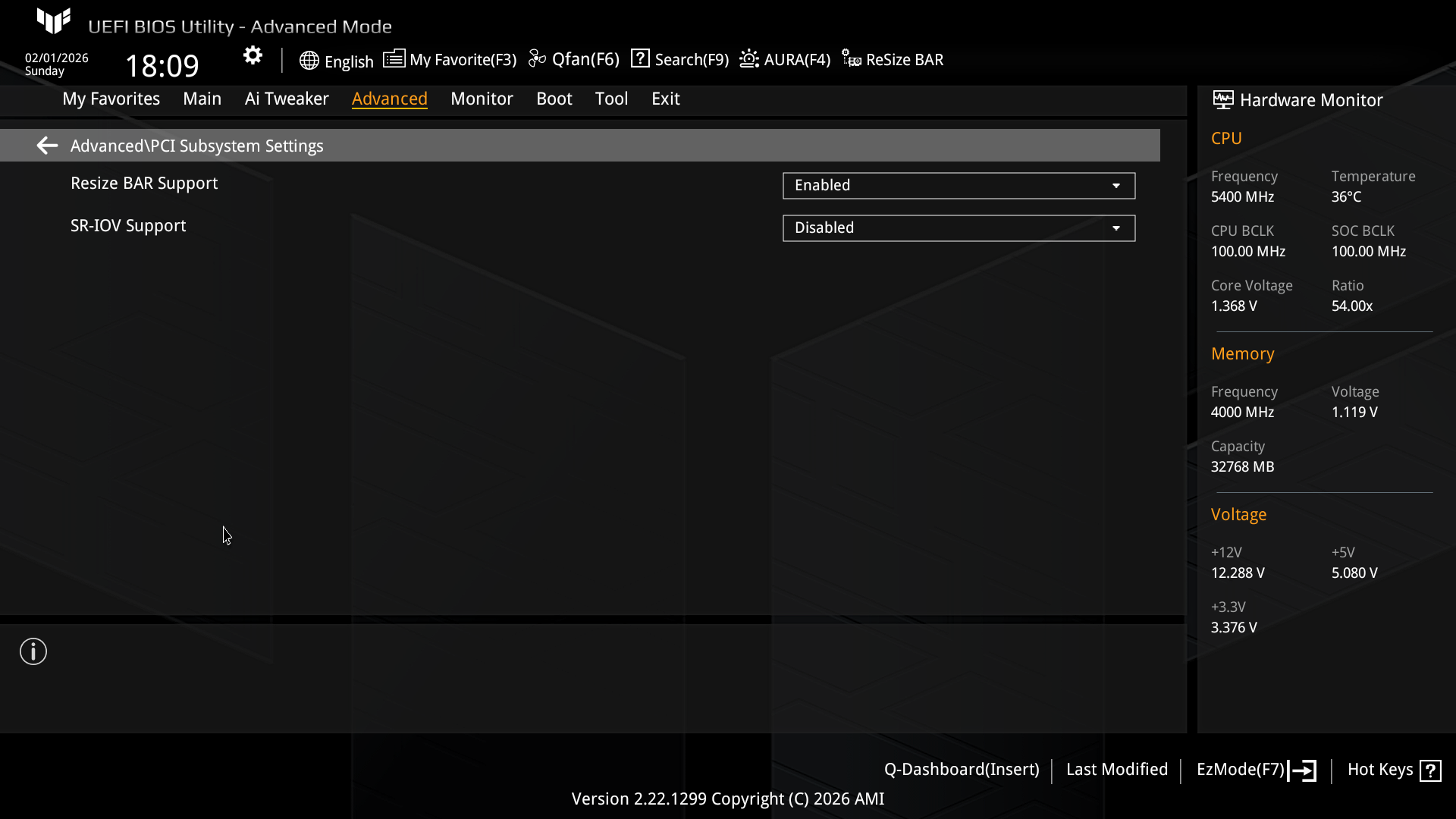

Программное обеспечение под Windows

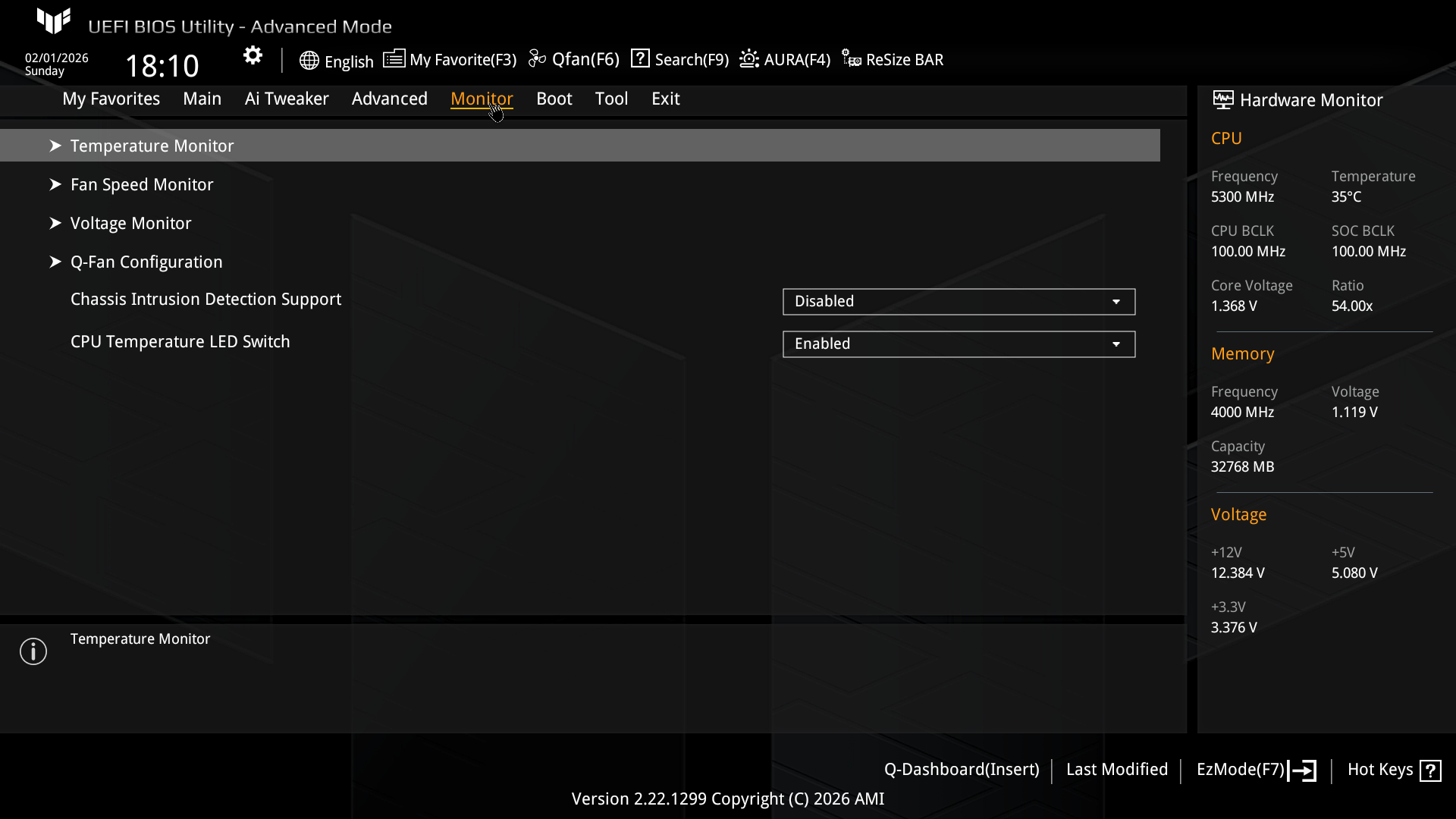

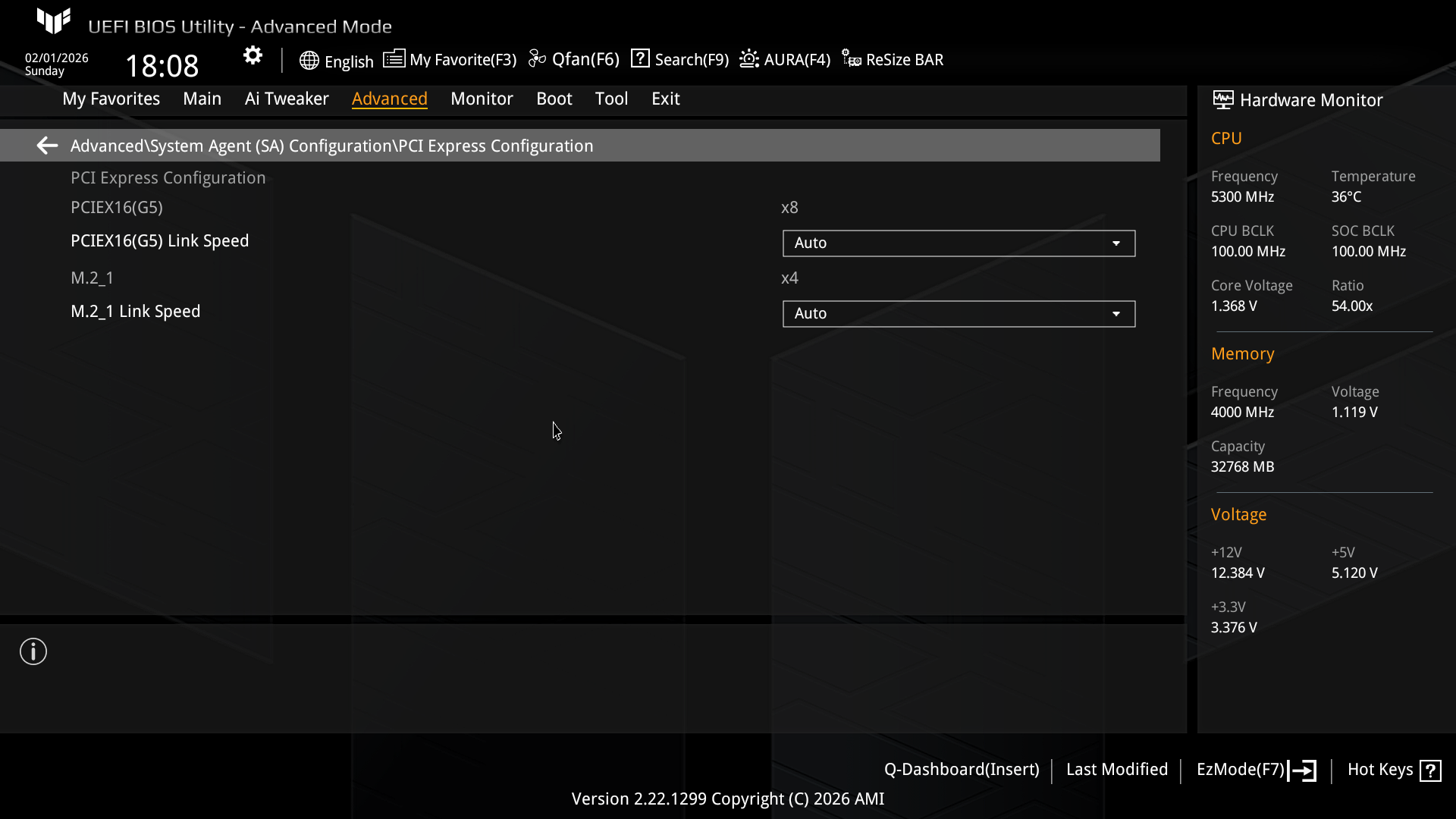

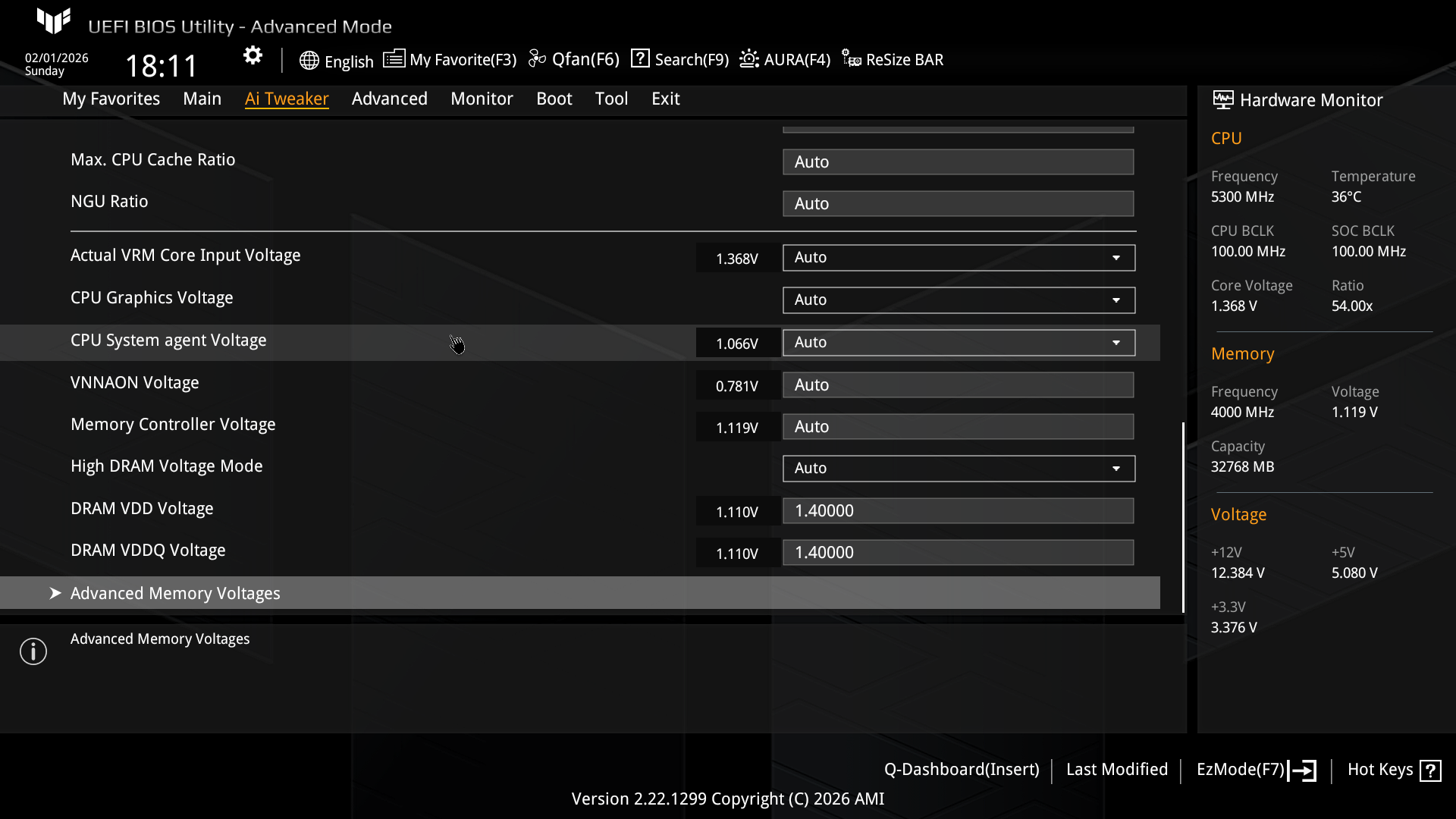

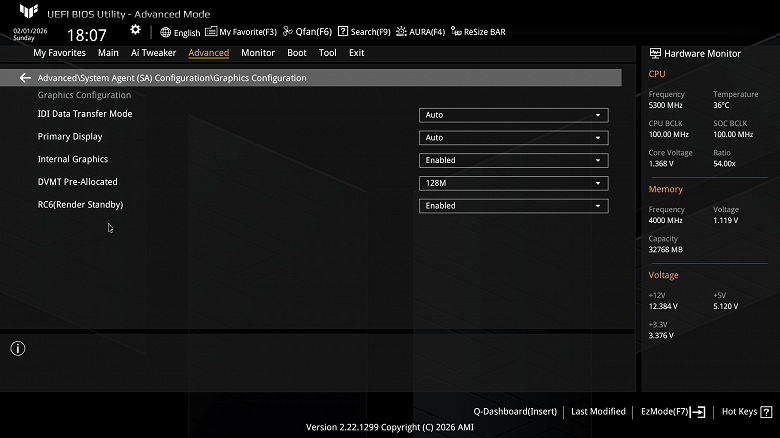

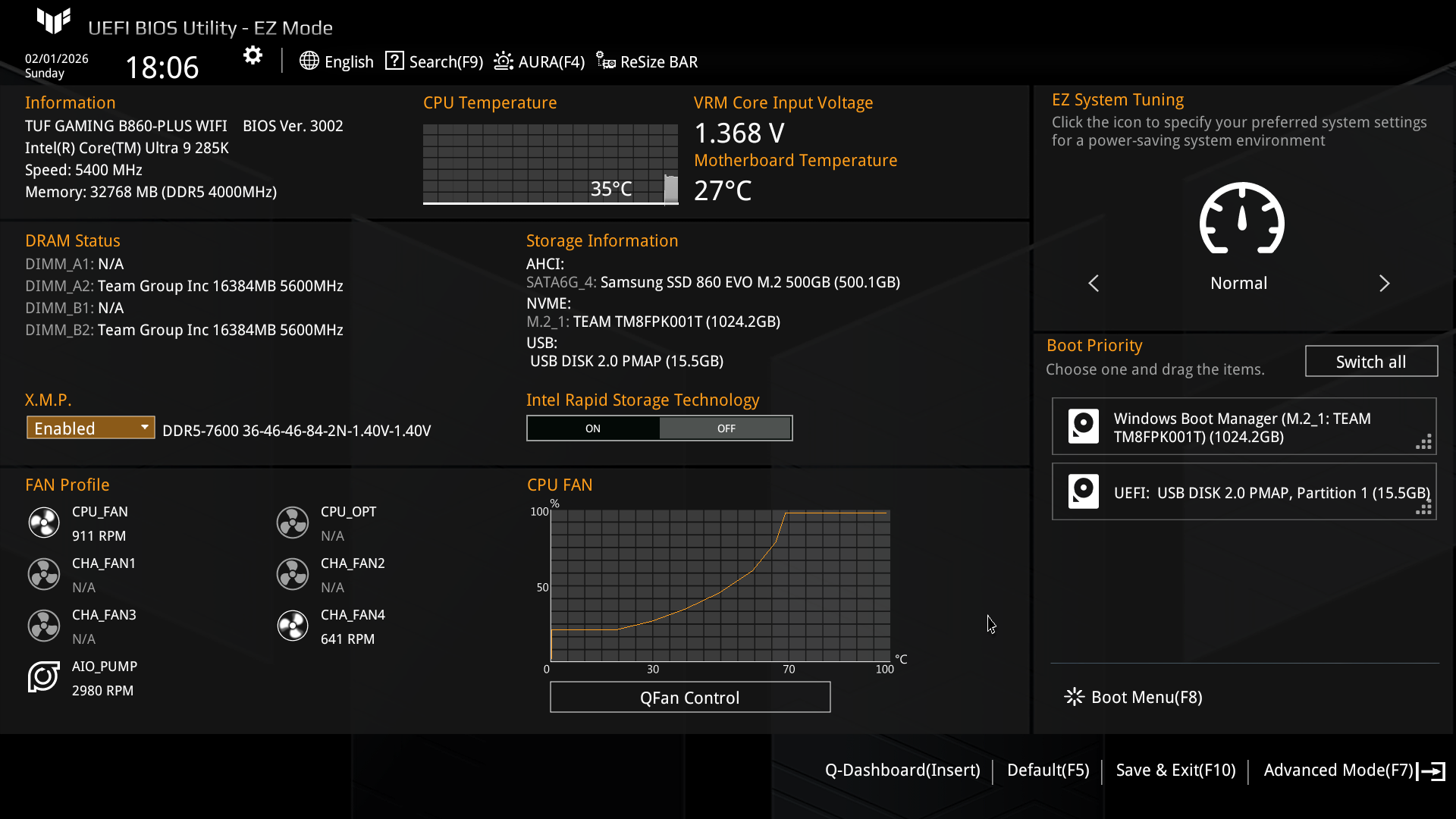

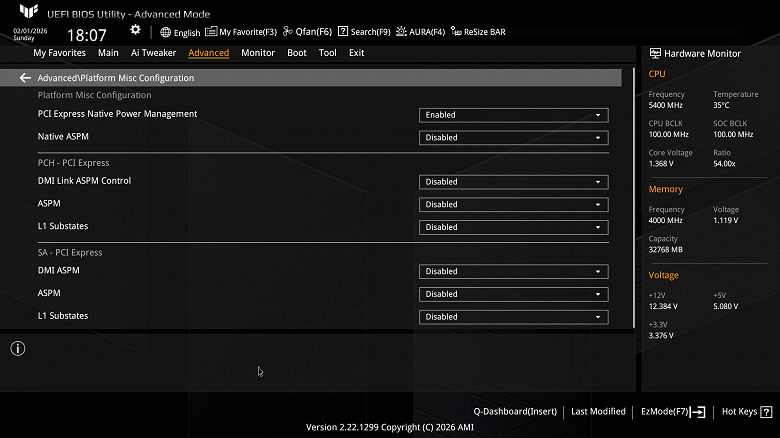

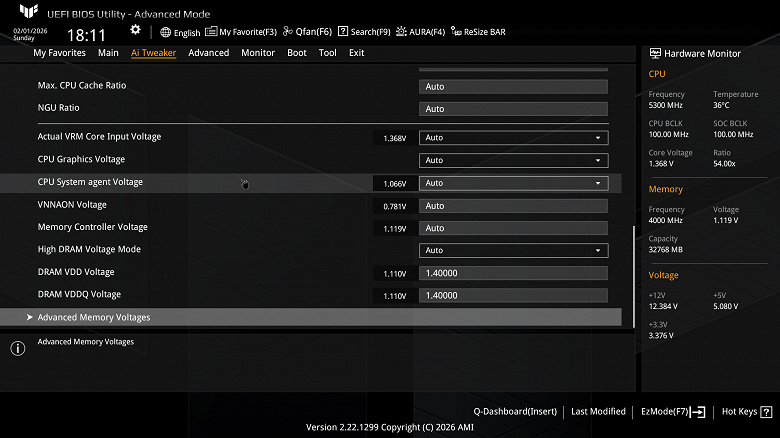

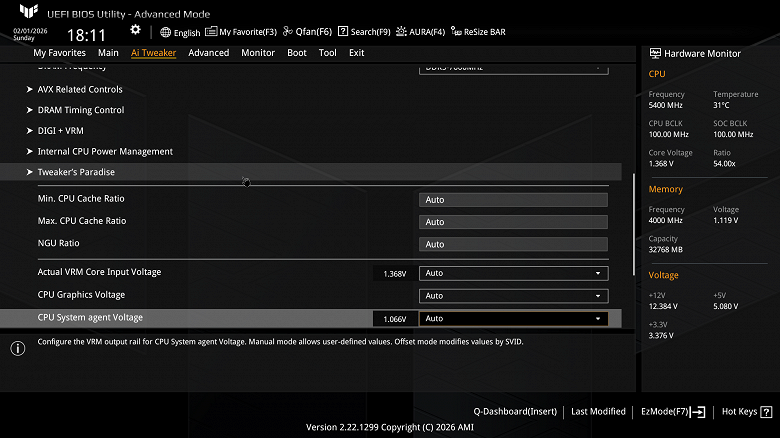

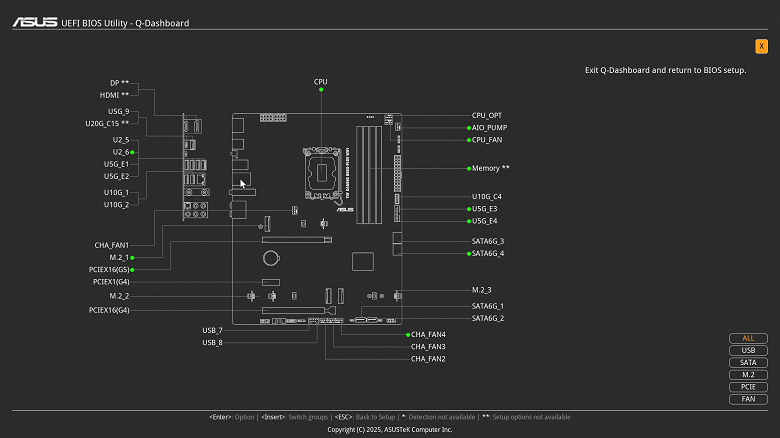

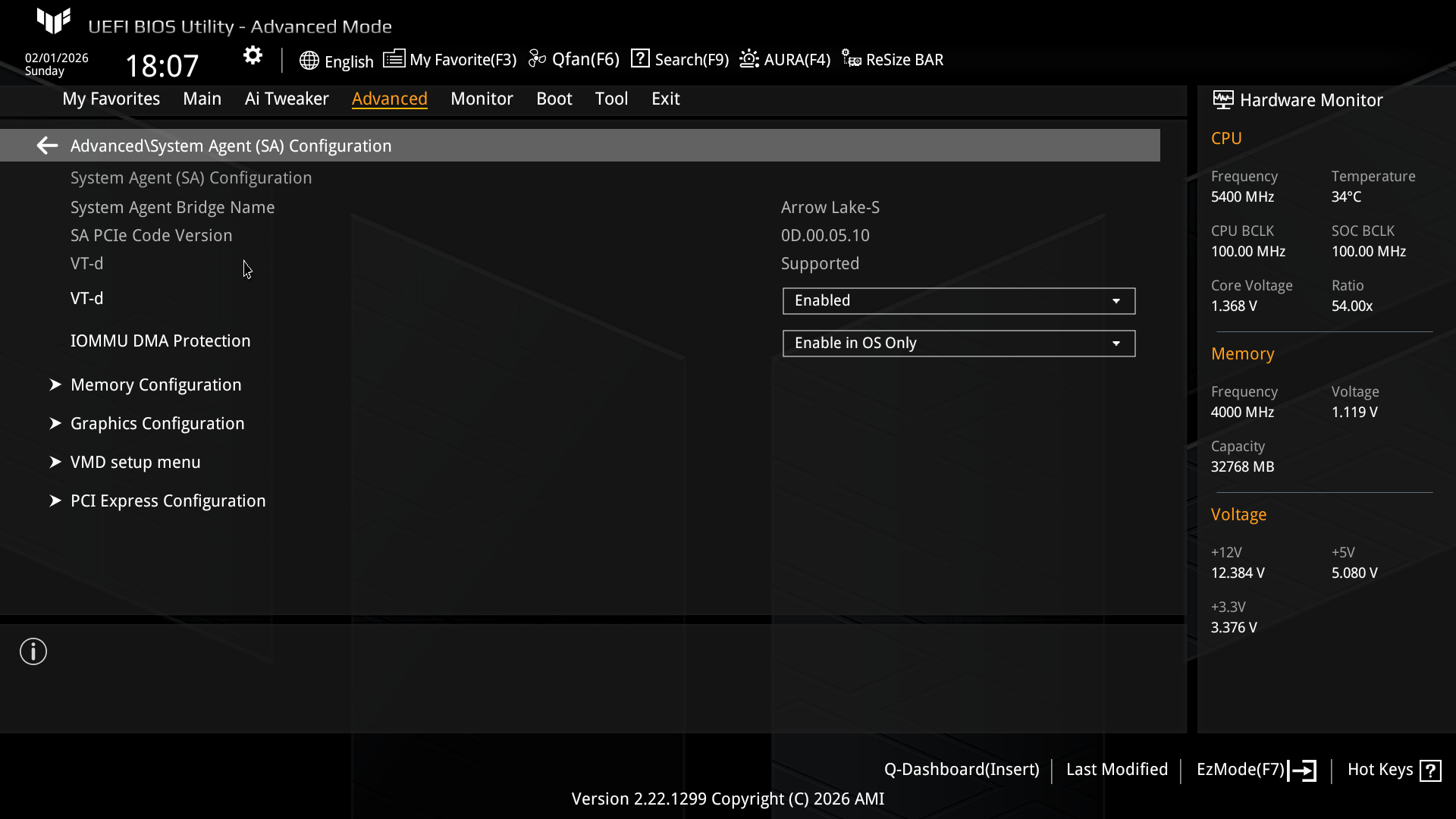

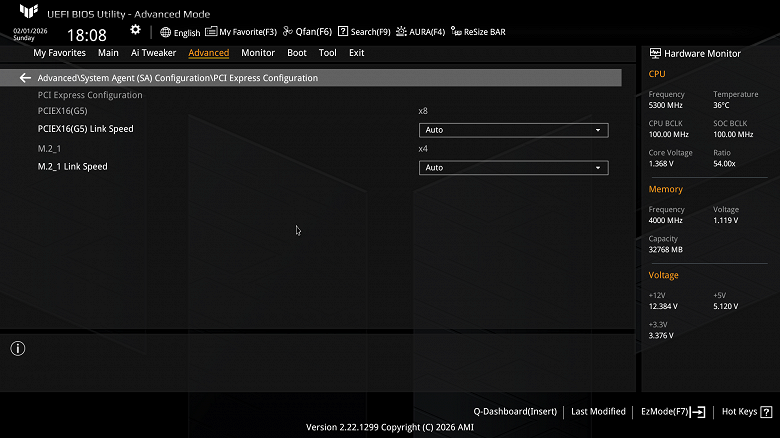

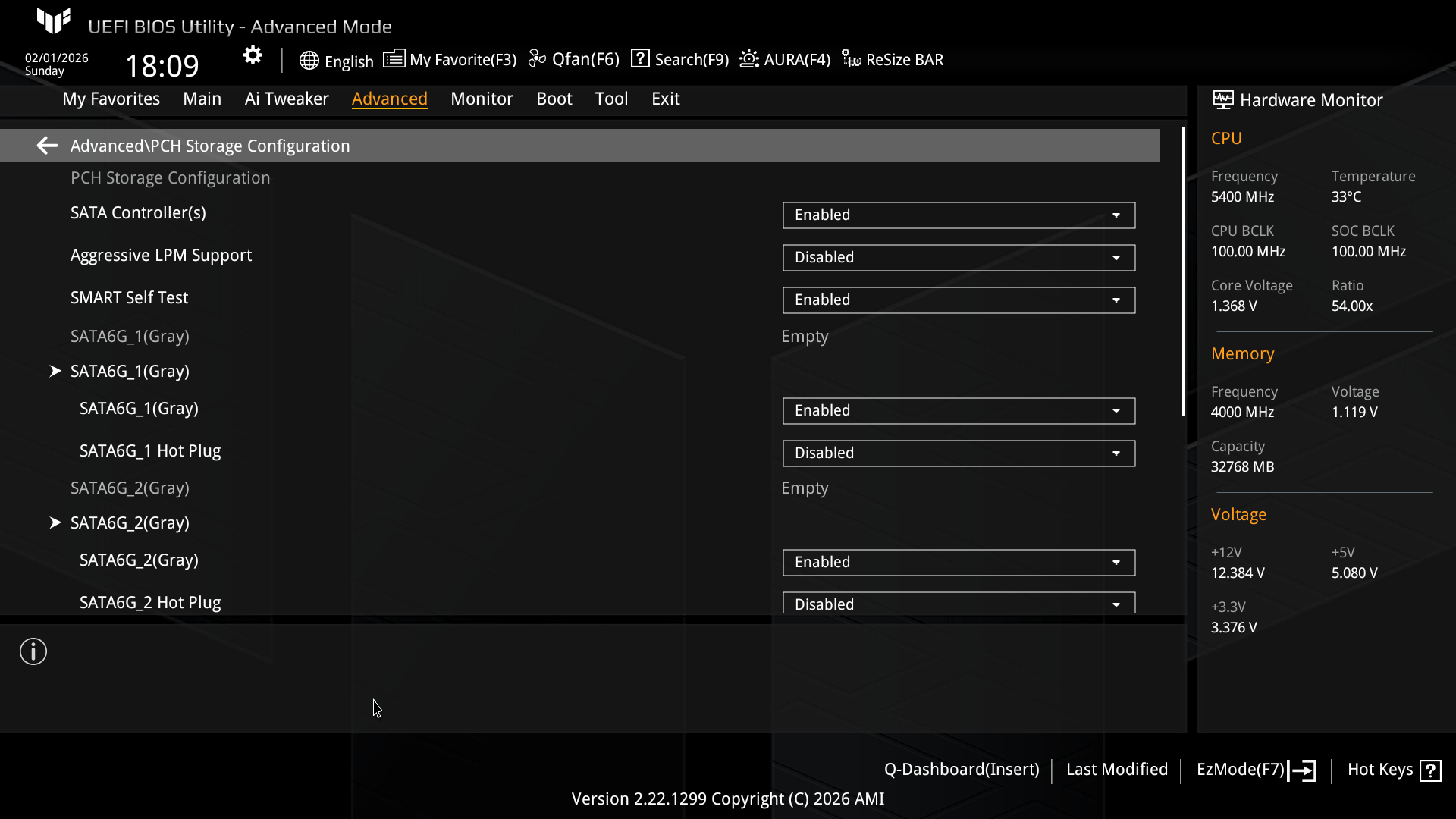

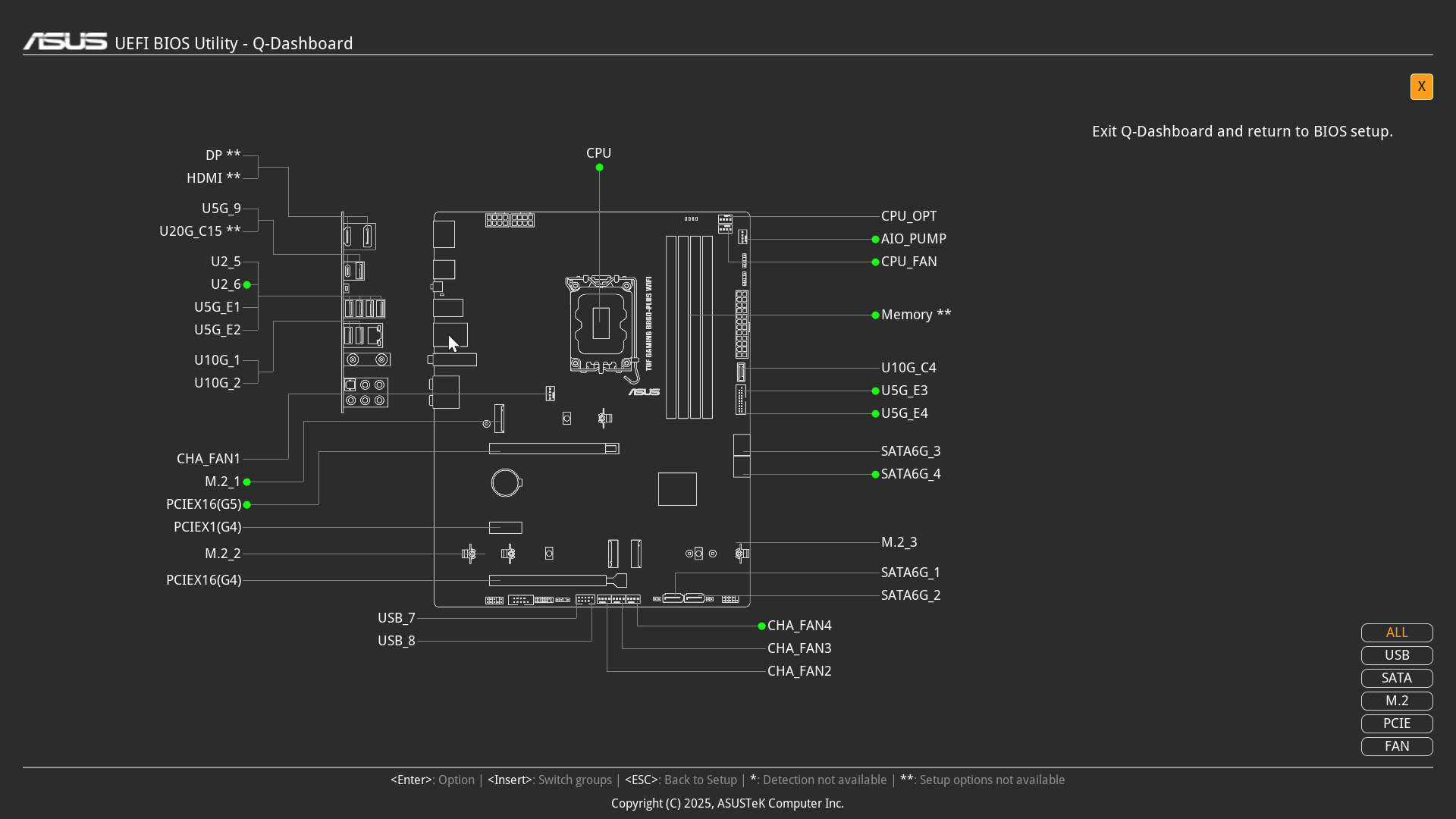

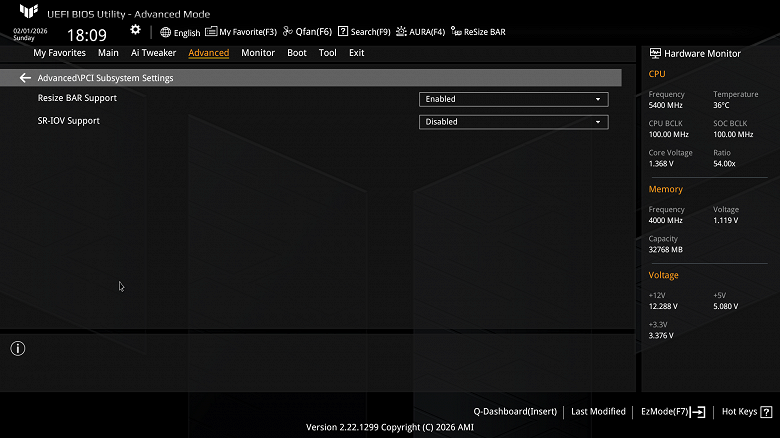

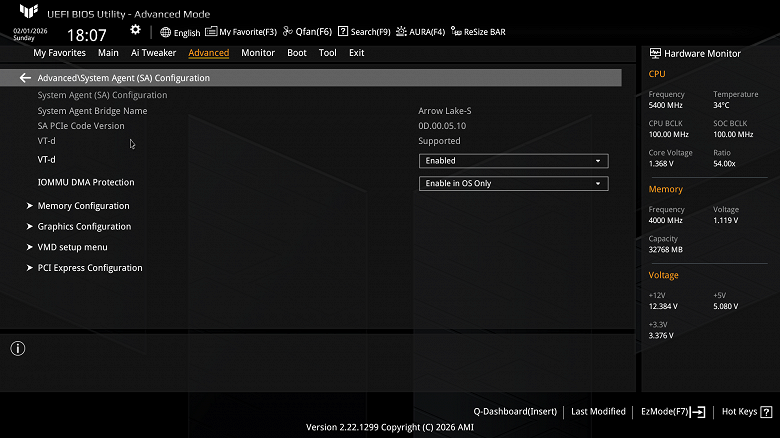

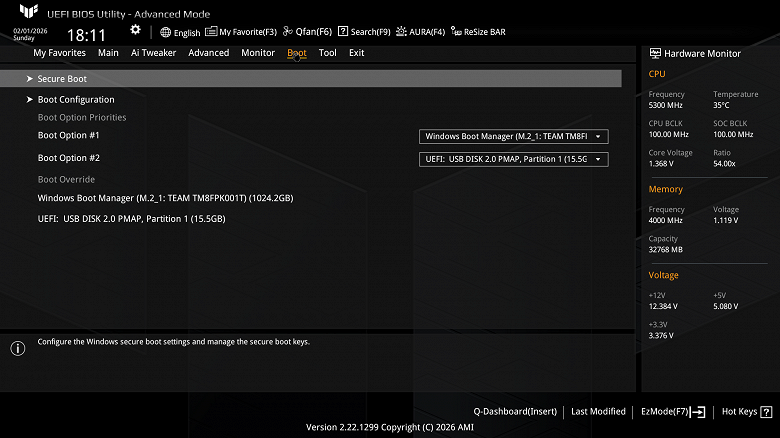

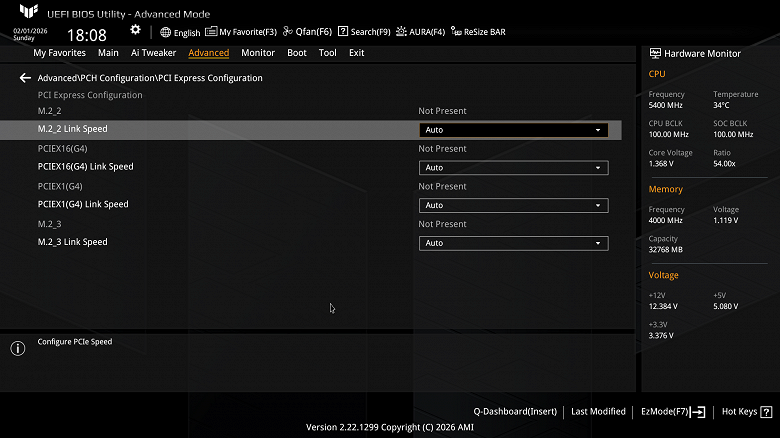

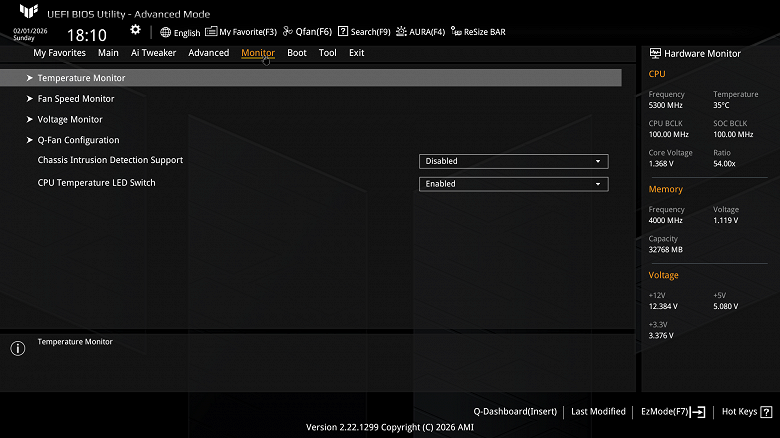

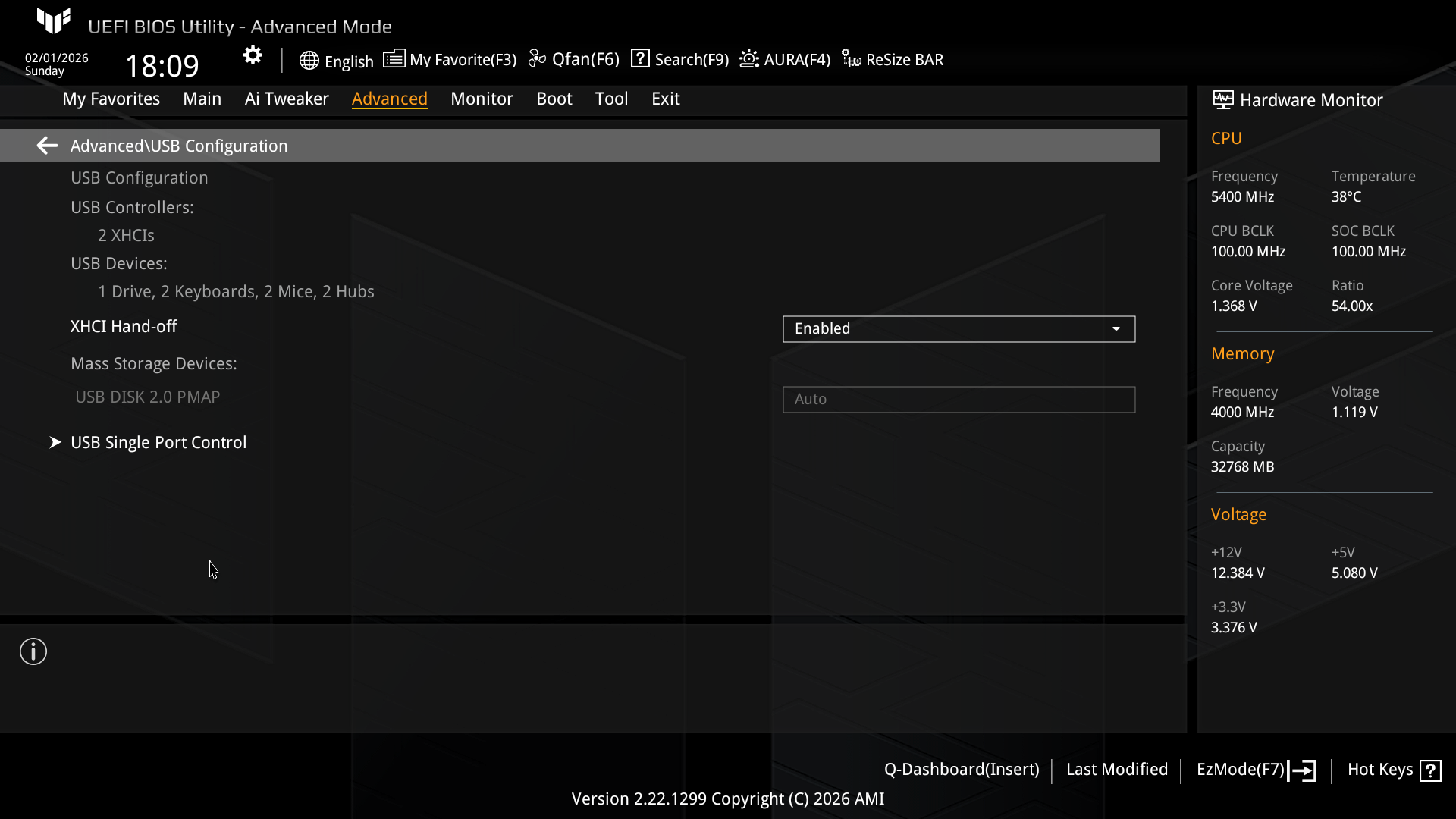

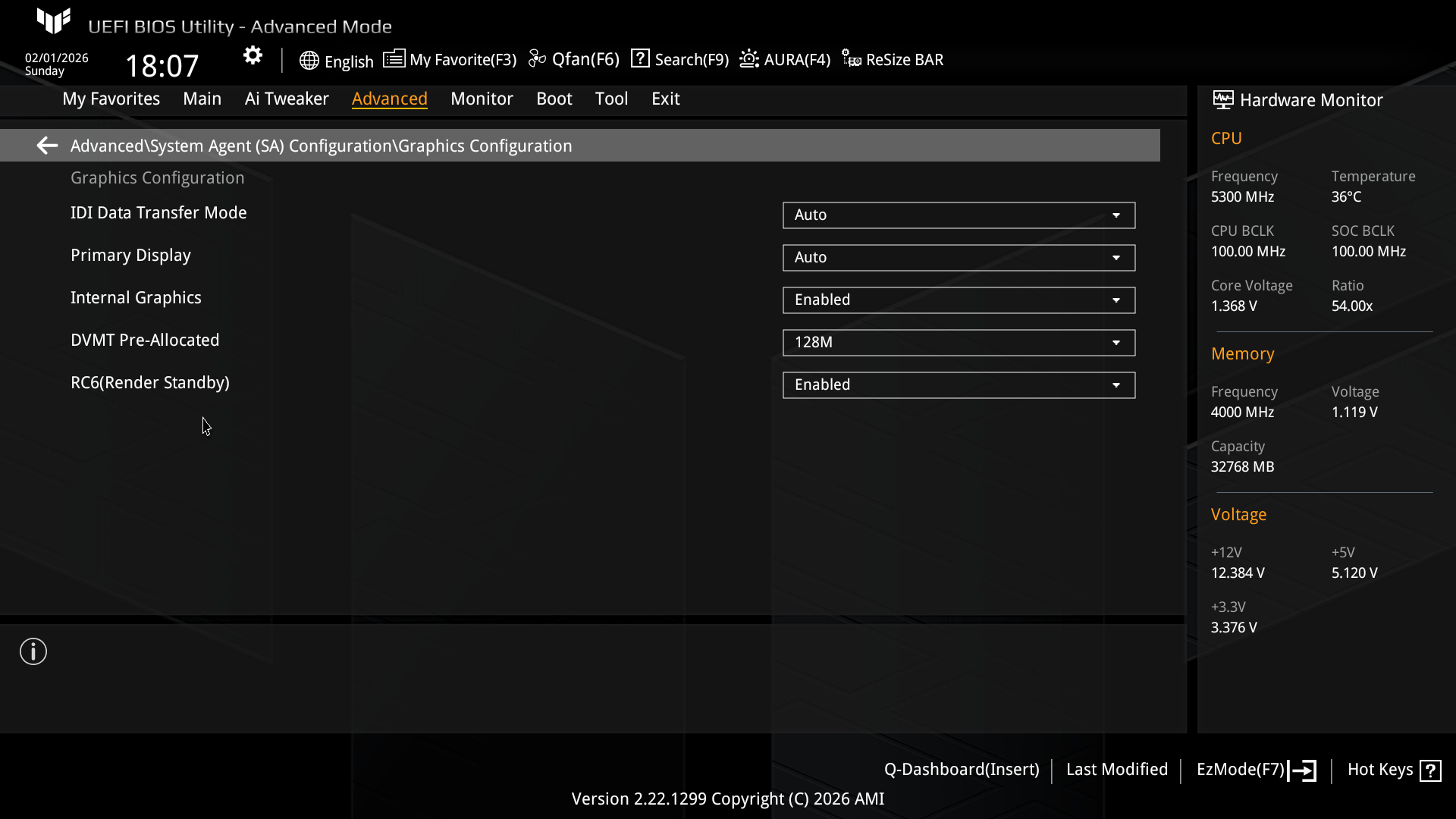

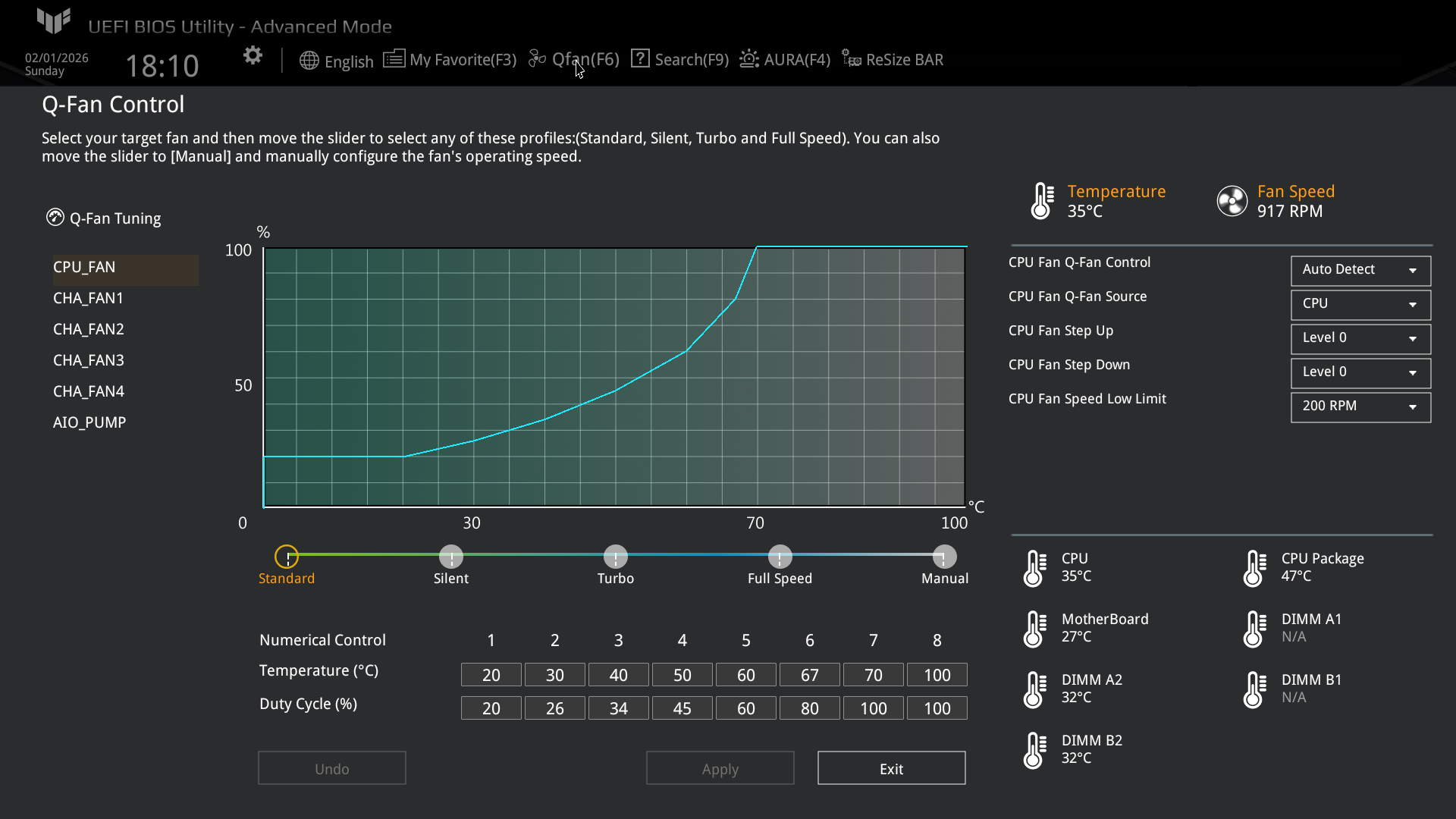

Настройки BIOS

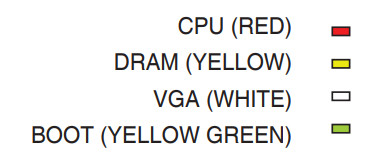

Работоспособность (и разгон)

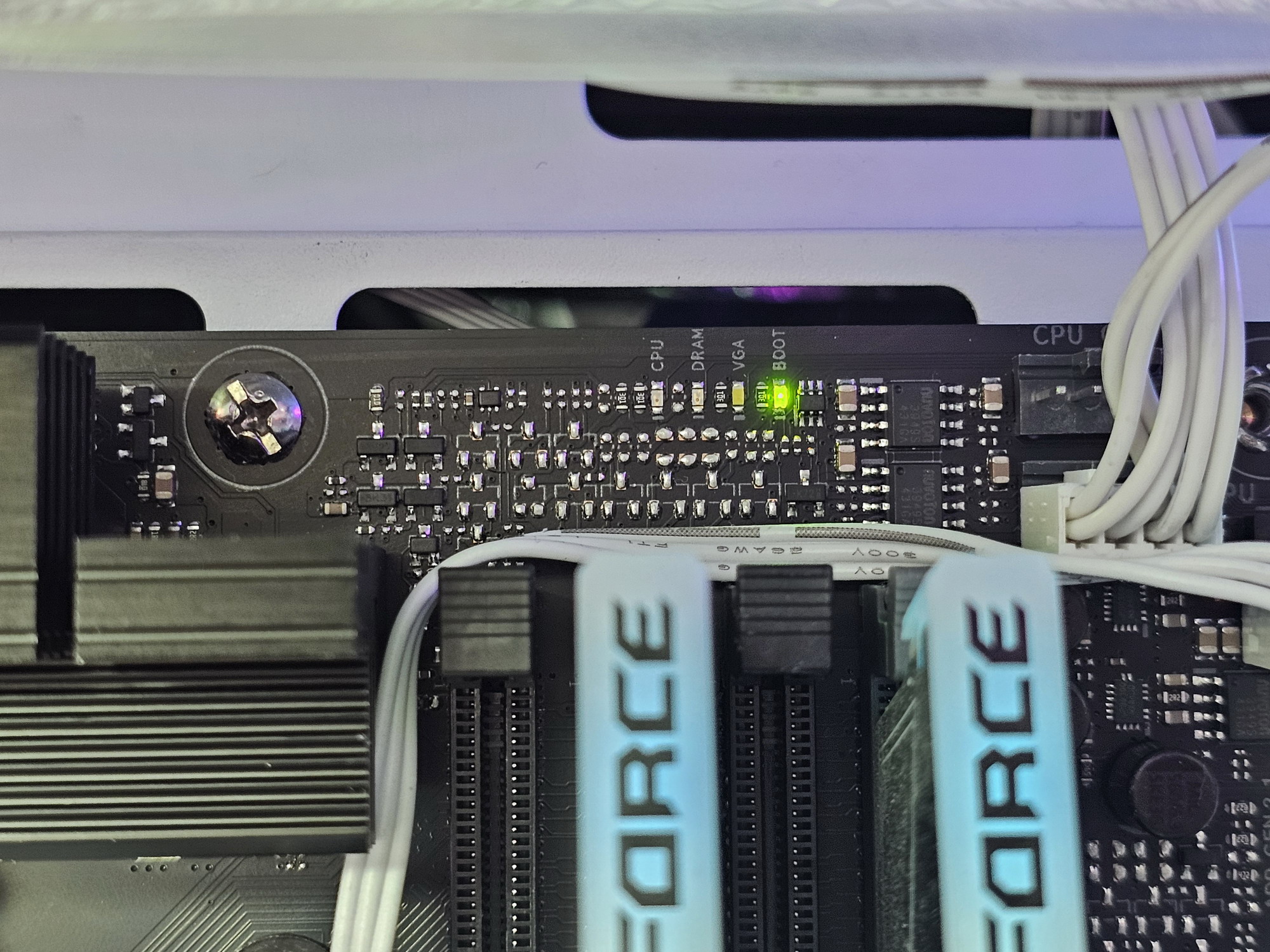

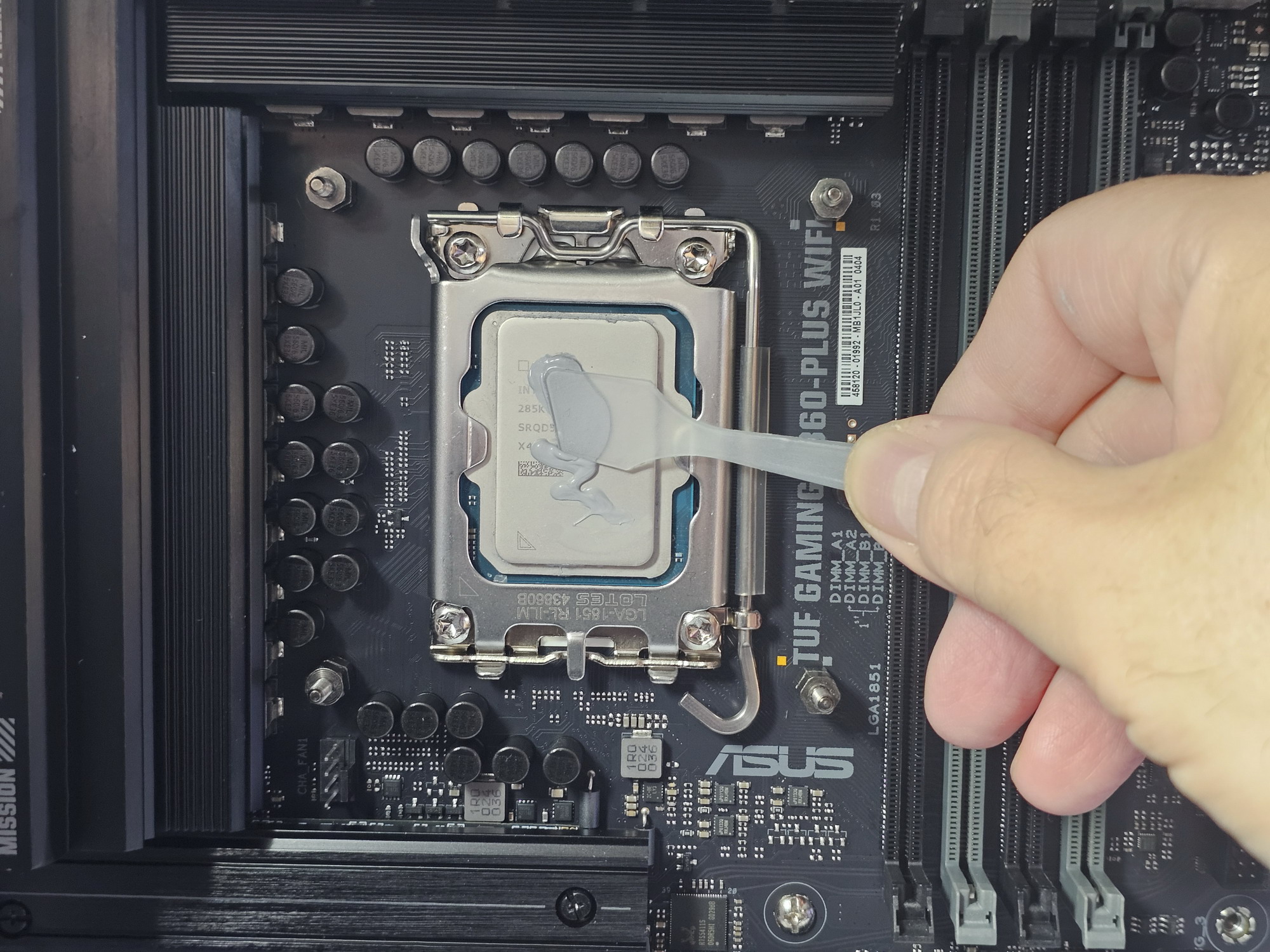

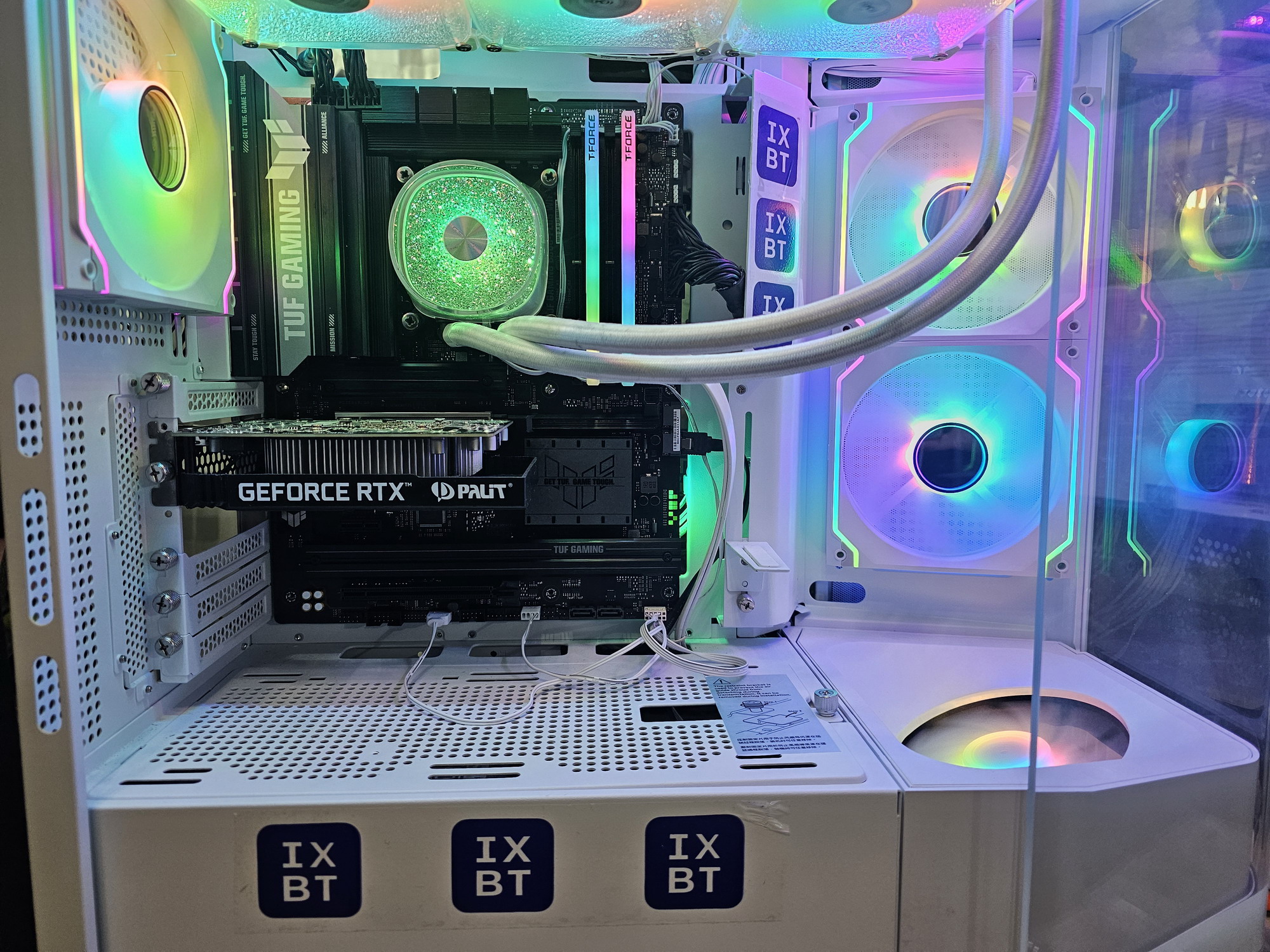

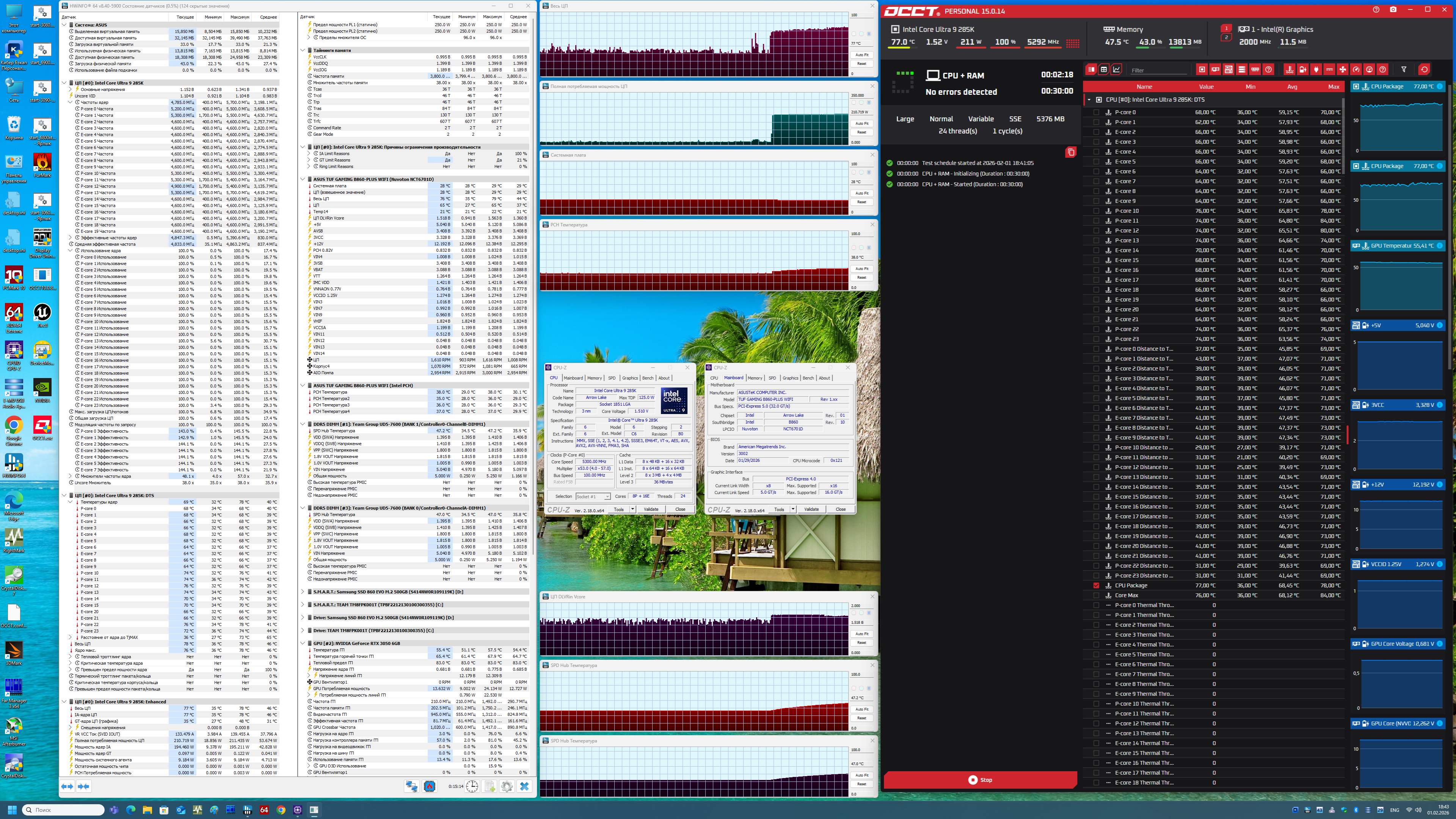

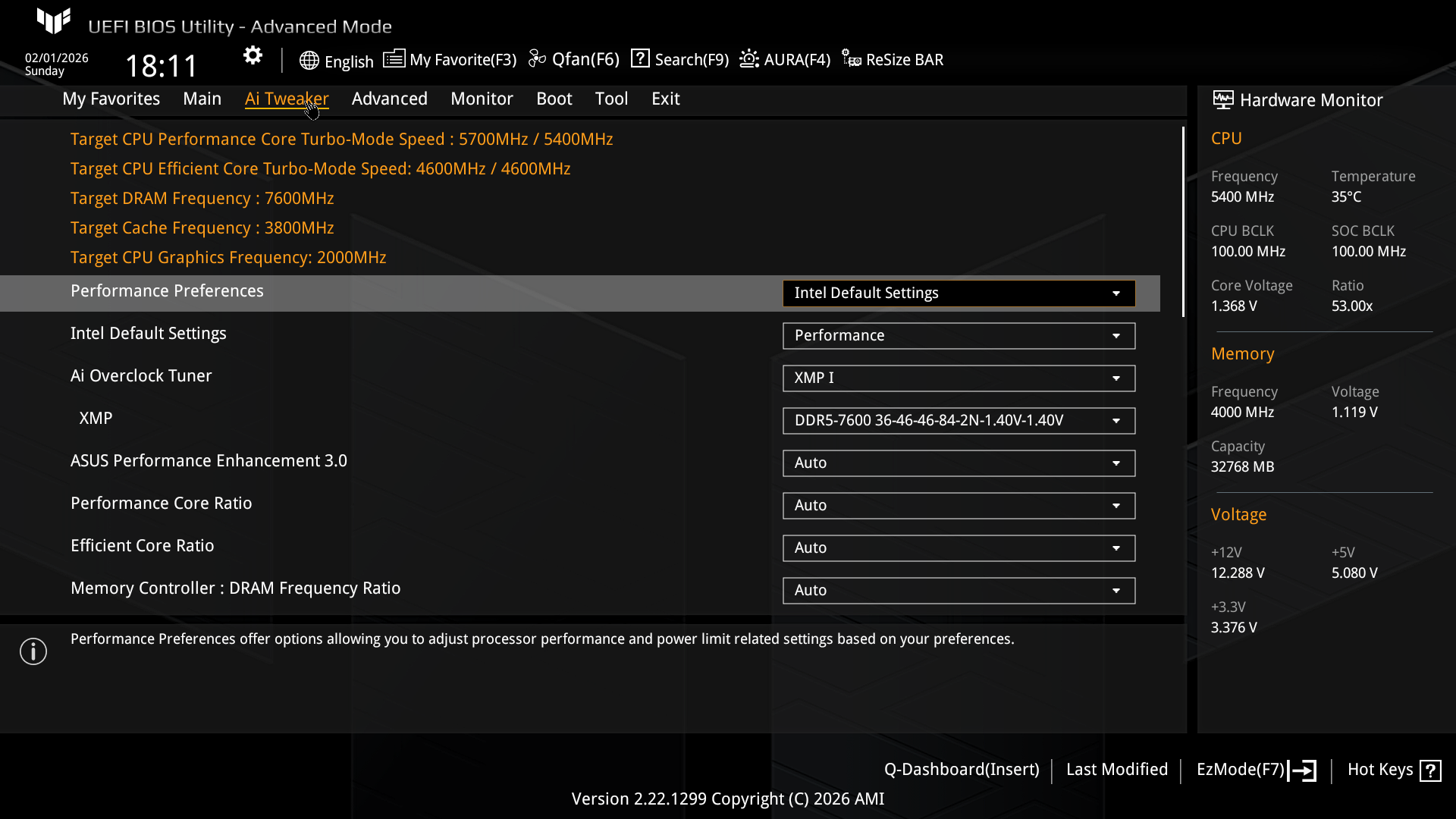

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.
В режиме авторазгона мы получили до 5,3 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 210 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. Плюс накладываемые Intel ограничения из-за позиционирования чипсета B860 (частоту базовой шины менять вообще нельзя, то есть для процессоров с заблокированным множителем разгон вообще невозможен).
Выводы
Asus TUF Gaming B860-Plus WiFi — недорогая материнская плата среднего уровня для платформы Intel LGA1851. На момент публикации обзора ее розничная стоимость начиналась от 18 тысяч рублей.
У нее 13 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 3 USB 3.2 Gen2 (в виде портов Type-A и внутреннего Type-C) и 5 USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, слоты PCIe x1 и PCIe x4, подключенные к чипсету (они делят ресурсы между собой, так что фактически это один слот). Из 3 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а два других — к чипсету B860 линиями PCIe 4.0.
В арсенале платы также есть 4 порта SATA и 7 разъемов для вентиляторов. Система питания процессора хорошая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет приличную систему охлаждения, все слоты M.2 имеют радиаторы. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB-устройств.
В целом для материнской платы такого ценового уровня набор возможностей удовлетворительный.
