Впервые к нам попала плата от Soltek серебристого цвета, все остальное же у нее достаточно стандартно. Надо отметить, что значительно переработанные со времен P4X266 и P4X266A спецификации чипсета повлекли за собой заметную переделку платы для реализации новых возможностей, так что она сильно отличается по разводке от продуктов на предыдущих чипсетах VIA.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке, краткое руководство по настройке и установке платы — на 9 языках;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- Несколько утилит для мониторинга системы;
- Adobe Acrobat Reader;
- PC-Cillin 2002;
- VirtualDrive 7;
- RestoreIT! 3 Lite;
- Partition Magic 6.0 SE;
- DriveImage 4.0.

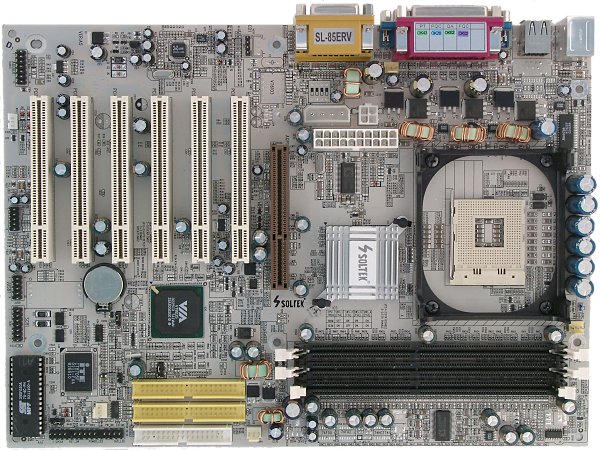

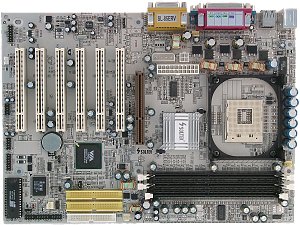

Разводка платы выполнена не слишком хорошо: разъемы аудиовходов расположены перед слотами PCI, разъемы IDE и FDD — позади них, видеокарта будет мешать работе с памятью, а протянутые к разъемам питания кабели затруднят вентиляцию системы. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1500 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1.
Благодаря использованию I/O-контроллера ITE IT8705F на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

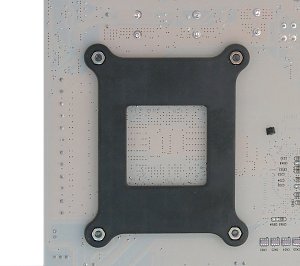

На обратной стороне платы установлена защитная пластина для предотвращения изгиба текстолита при установке массивных кулеров.
Не распаяны, но разведены на плате: сетевой контроллер и разъем RJ45.
На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:
- напряжения процессора, памяти, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
- частота вращения 2 вентиляторов;
- температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х220 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора частоты FSB | Auto, 100 и 133 МГц | ||
| Перемычка для включения/выключения функции Suspend to RAM | |||
| Перемычка для защиты BIOS от записи | |||
| Из BIOS, основанного на версии 3.31a от AMI | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, DRAM Command Rate, Burst Length |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266, DDR333, DDR400 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100-200 МГц с шагом1 МГц | |
| Изменение коэффициента умножения процессора | + | x8-x50 | |
| Изменение напряжения ядра процессора | + | 1,1-1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | 1,5 — 1,8 В с шагом 0,1 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | 2,5-2,8 В с шагом 0,1 В | |
Использовалась версия BIOS AJ1.1, как последняя из доступных на время проведения тестирования.
Хорошая плата за разумные деньги — неплохая альтернатива продуктам на базе чипсетов от Intel, хотя и отнюдь не самое быстрое и функционально насыщенное решение.
Результаты тестов:
