Жаль, что в нашей лаборатории побывала плата 2E, а не 2EI: у той, одной из немногих на данный момент, имеется слот ISA — некоторому количеству пользователей она, возможно, показалась бы интересной, да и нас, когда мы узнали о ее существовании, ностальгия замучила. :)
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
- Заглушку на заднюю панель платы;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя платы;
- Adobe Acrobat Reader;
- Norton Antivirus 2002;
- DirectX 8.1
- Q-Flash (утилита для прошивки BIOS из Windows);
- CBLogo (утилита для изменения картинок в BIOS);
- QDI StepEasy 2.0.

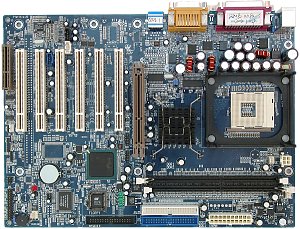

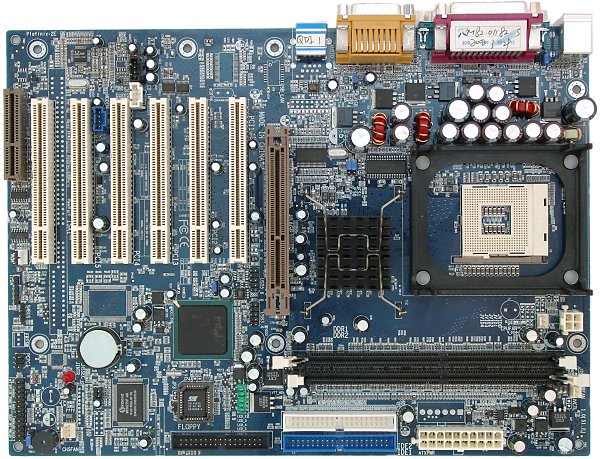

В отсутствие RAID-контроллера у платы всего пара недочетов в разводке: аудиоразъемы расположены перед слотами PCI, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 12(!) конденсаторов по 3300 мкФ и 3 по 2200 мкФ (очень высокий показатель).
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1 и разъемом SPDIF.
На плате находится POST-контроллер, с помощью 5 зеленых светодиодов индицирующий возникающие проблемы при загрузке системы. Наличие напряжения на плате индицируется красным светодиодом.
Не распаяны, но разведены на плате: слот ISA с LPC-контроллером, контроллер интерфейса для считывателей смарт-карт и флеш-карт и его разъемы, сетевой контроллер и разъем RJ45.
На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:
- напряжения процессора, шины AGP, памяти, +1,25, +3,3, +5 и +12 В, VBAT и +5 В Standby;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

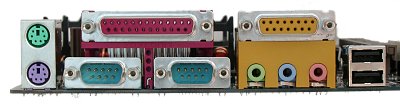

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х225 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| 2 перемычки для включения возможности запуска компьютера с клавиатуры USB | |||
| 2 перемычки для выбора частоты FSB | Auto, 66, 100, 133 и 200 МГц | ||
| Перемычка для включения защиты BIOS от записи | |||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, DDR200, DDR266 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100, 105, 108, 114, 120, 123, 126, 133, 136, 140, 144, 148, 152, 160, 166 МГц | |
| Изменение коэффициента умножения процессора | + | x8-x23 | |
| Изменение напряжения ядра процессора | + | от -0,075 В до +0,3 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | Normal, +10% | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Normal, +10% | |
Использовалась версия BIOS 1.3, как последняя из доступных на время проведения тестирования.
В общем, ничего неожиданного: плата-середнячок — не блещет ни производительностью, ни функциональностью, ни возможностями разгона. Единственным положительным моментом исследованной модели является хорошее качество изготовления, а вот версия 2EI, как мы уже упоминали, намного интереснее — у многих пользователей еще остались карты расширения ISA.
Результаты тестов:
