Очень необычная материнская плата, сочетающая в своей комплектации блеск и нищету. В качестве южного моста чипсета выбран устаревший морально ICH2, «прикрываемый» использованием внешнего контроллера USB 2.0, зато в комплекте идет очень интересный набор для организации беспроводной связи при помощи двух модулей Bluetooth… Плата вроде бы не проходная, с большим количеством настроек и рядом опций, реализующих интересные возможности, но при этом в наличии много разведенных, но не распаяных контроллеров.
Комплект поставки включает:
- Упаковку: коробка нового дизайна;
- Документацию: руководство пользователя материнской платы, руководство по настройке и использованию модуля Bluetooth — все на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;

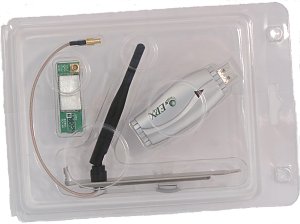

- Модуль Bluetooth, вставляемый в материнскую плату;
- Модуль Bluetooth, подключаемый к порту USB;
- Удлинительный кабель USB;
- Планку на заднюю панель компьютера с антенной для модуля Bluetooth;
- Планку на заднюю панель компьютера с 2 портами USB;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 7.0a;
- Adobe Acrobat Reader;
- несколько программ для мониторинга системы;
- Boostek;
- Norton Ghost 7.0;
- PC-Cillin 2000.

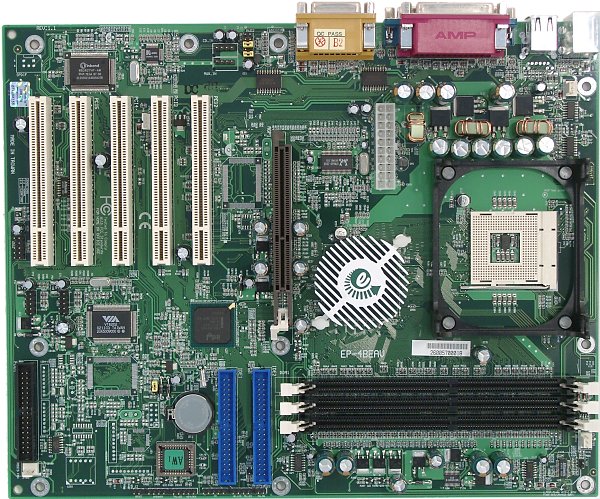

Разводка платы неудобна: разъемы IDE находятся позади, а аудиоразъемы — перед слотами PCI; расположение разъема FDD у левого края платы и неудачное место для разъема питания — все это затруднит охлаждение компьютера, к тому же вставленная видеокарта исключает возможность оперирования с модулями памяти. Доступ к единственной перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 2200 мкФ.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC201A, с возможностью подключения аудиосистем 4.1;
- контроллер шины USB 2.0, реализованный на базе микросхемы VIA VT6202.
Не распаяны, но разведены на плате: контроллер шины IEEE1394 и его разъемы, сетевой контроллер и разъем RJ45, контроллер и разъемы для считывателей флеш-карт SD и MS, два семисегментных диода POST-контроллера, разъем SPDIF.
На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:
- напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 3 разъема для регулируемого подключения вентиляторов.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | CPU:DRAM = Auto, 1:1, 3:4 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP (PCIx2) = Auto, 66 МГц, 2/3 FSB | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 90 — 200 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | от -0,1 до +0,35 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | +0,13, +0,26, +0,4 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | +0,1, +0,2, +0,3, +0,4 В | |
Использовалась версия BIOS от 30/07/2002, как последняя из доступных на время проведения тестирования.
Единственное, что нам остается предположить относительно причин появления столь странной модели, — изначально задуманный вариант выходил слишком дорогим, поэтому в угоду желанию удержать традиционно низкие цены на свою продукцию компания просто урезала все лишнее. Впрочем, пожалуй, ничего действительно важного для домашнего пользователя выброшено не было, а с учетом отличной скорости, настраиваемости и комплектации платы набором Bluetooth мы бы даже рекомендовали плату к покупке, особенно собирающим домой второй компьютер.
