«Маска, а я вас знаю!» — так и хочется сказать после первого взгляда на эту плату. Характерные семисегментные светодиоды POST-контроллера, и привычный для EPoX IDE RAID на микросхеме от HighPoint выдают ее авторство. Рассмотрим же эту вроде бы знакомую плату поподробнее.
Комплект поставки включает:
- Упаковку: коробка нового дизайна, выполненная в охряных тонах;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с Game-портом;
- Заглушку на заднюю панель платы;
- Дискету с драйверами для IDE RAID;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- несколько программ для мониторинга системы;
- DirectX 7.0a;
- Adobe Acrobat Reader;
- Boostek;
- Norton Ghost 7.0;
- PC-Cillin 2000;
- Power Quest Drive Image 4.0;
- Power Quest Partition Magic SE 6.0.

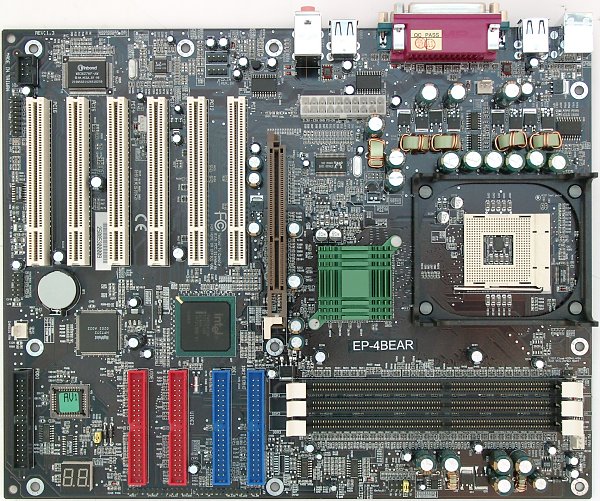

Разводка платы не самая удобная: разъемы IDE RAID находятся позади, а аудиоразъемы — перед слотами PCI. Кроме того, вынос разъема FDD к левому краю платы затруднит охлаждение компьютера, а вставленная в слот видеокарта может помешать удобству работы с модулями памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ и 3 по 2200 мкФ (довольно высокий показатель).
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1 и разъемом SPDIF;
- контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT372, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколу ATA133.
На плате размещены два семисегментных светодиода, реализующих функцию POST-контроллера.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:
- напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
- частота вращения 3 вентиляторов;
- температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 3 разъема для регулируемого подключения вентиляторов.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Набор перемычек для выбора напряжения модулей памяти | 2,5, 2,6 (Default), 2,7, 2,8 и 2,9 В | ||
| Из BIOS, основанного на версии 6.00PG от Phoenix-Award | Настройки таймингов памяти | + | CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | Auto, CPU:DRAM=1:1, 3:4 | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | Auto, AGP (PCIx2) = 66 МГц, 2/3 FSB | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 90 — 200 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8 — x50 | |
| Изменение напряжения ядра процессора | + | от -0,1 до +0,35 В с шагом 0,025 В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | от +0,1 до +0,4 В с шагом 0,1 В | |
Использовалась версия BIOS от 22/07/2002, как последняя из доступных на время проведения тестирования.
Назвать обычной эту плату язык не поворачивается, но в тоже время она традиционна для компании: неплохая функциональность совмещена с привычно богатым набором настроек.
