ECS PF22 Extreme (HDA-кодек Realtek (Avance Logic) ALC880)
Тест программы RightMark Audio Analyzer
Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Общие результаты
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.17 Очень хорошо
Уровень шума, дБ (А): -85.0 Хорошо
Динамический диапазон, дБ (А): 83.9 Хорошо
Гармонические искажения, %: 0.0031 Очень хорошо
Интермодуляционные искажения + шум, %: 0.014 Очень хорошо
Взаимопроникновение каналов, дБ: -85.4 Отлично
Интермодуляции на 10 кГц, %: 0.015 Очень хорошо
Общая оценка: Очень хорошо

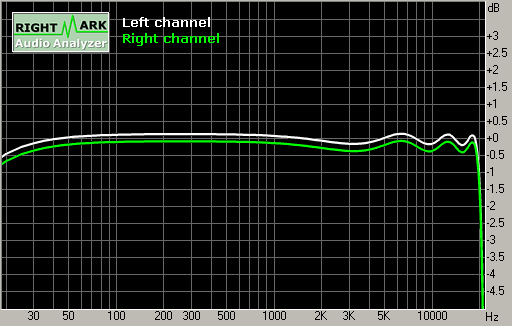

Частотная характеристика
Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ -0.80, +0.14 От 40 Гц до 15 кГц, дБ -0.17, +0.14

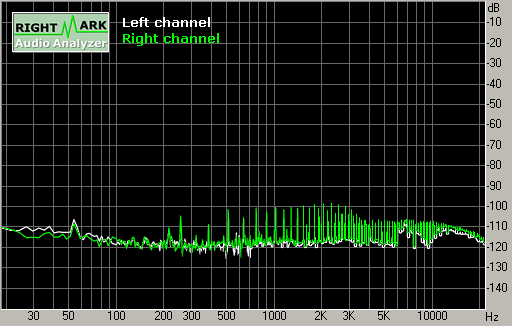

Уровень шума
Параметр Левый Правый
Мощность RMS, дБ: -82.8 -82.2 Мощность RMS (A-взвеш.), дБ: -85.0 -83.8 Пиковый уровень, дБ (FS): -65.6 -64.2 Смещение DC, %: -0.00 -0.00

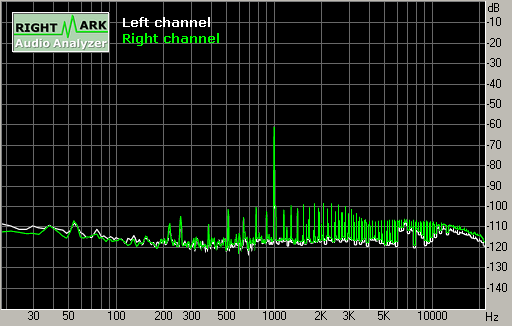

Динамический диапазон
Параметр Левый Правый
Динамический диапазон, дБ: +84.8 +83.7 Динамич. диапазон (A-взвеш.), дБ: +85.0 +83.9 Смещение DC, %: -0.00 -0.00

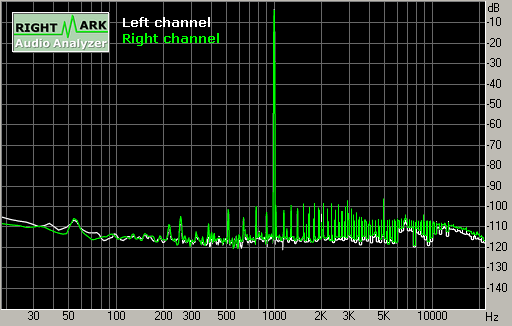

Нелинейные искажения + шум (при уровне -3 дБ)
Параметр Левый Правый
КНИ, %: 0.0031 0.0033 КНИ + шум, %: 0.0127 0.0139 КНИ + шум (A-взвеш.), %: 0.0122 0.0139

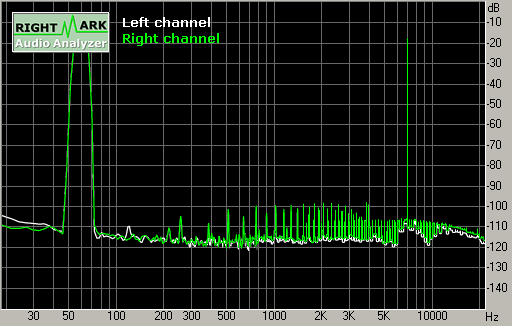

Интермодуляционные искажения
Параметр Левый Правый
КИИ + шум, %: 0.0139 0.0157 КИИ + шум (A-взвеш.), %: 0.0147 0.0168

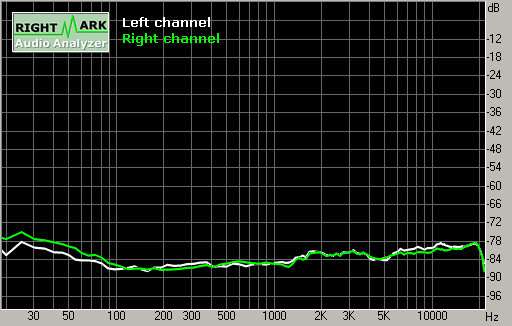

Взаимопроникновение стереоканалов
Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ: -86 -85 Проникновение на 1 кГц, дБ: -84 -84 Проникновение на 10 кГц, дБ: -79 -80

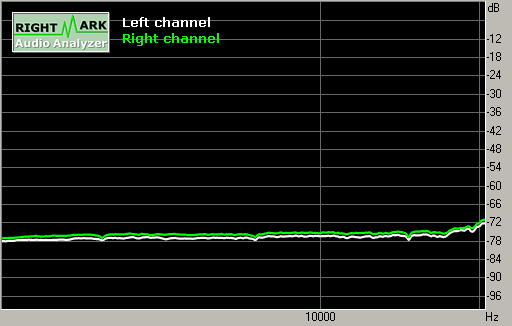

Интермодуляции (переменная частота)
Параметр Левый Правый
КИИ + шум на 5 кГц, %: 0.0140 0.0162 КИИ + шум на 10 кГц, %: 0.0151 0.0169 КИИ + шум на 15 кГц, %: 0.0156 0.0177
Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
