Привлекать внимание к своему изделию при помощи чуть лучшего, чем у конкурентов, набора ПО, интегрированных контроллеров или аксессуаров пытаются все производители. В данном случае мы видим пример нетрадиционного подхода к продвижению продукта: под него создается специальная ниша, и даже те, кому эта ниша не близка, внимание на «выскочку» наверняка обратят. Итак, встречайте: серия плат для вечеринок LANParty. В понимании DFI, этому способствуют два аспекта: комплект для переноски компьютера (можно организовать на выезде игровой клуб (собственно LANParty) или, скажем, мультимедийную студию) и яркое «клубное» свечение платы в лучах ультрафиолета, как описано в наших новостях.
Комплект поставки включает:
- Упаковку: коробка большого размера и яркого дизайна, иллюстрирующая применение комплекта PC-Transpo; :)

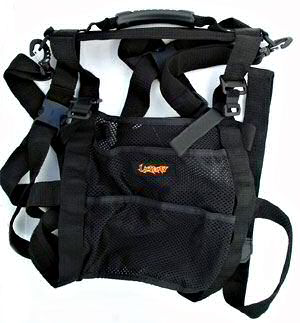

- Ремни для переноски компьютера PC-Transpo (системный блок вешается на спину наподобие рюкзака, есть карманы для клавиатуры, мышки и пр.);
- Документацию: руководство пользователя материнской платы на 5 языках, включая русский, краткое руководство по установке и настройке платы, описание IDE RAID — все на английском языке;

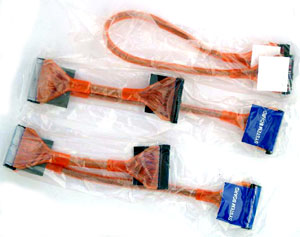

- Кабели: 2 Serial ATA (без переходников питания), 2 ATA66/100/133 и шлейф для подключения дисковода — последние экранированы и убраны в прозрачный оранжевый кембрик;
- Планку на заднюю панель компьютера с разъемами S/PDIF-In/Out типа Coaxial;
- Планку на заднюю панель компьютера с Game-портом;

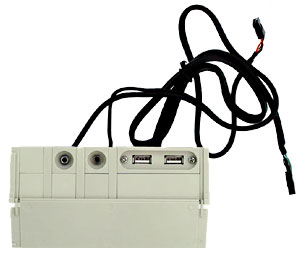

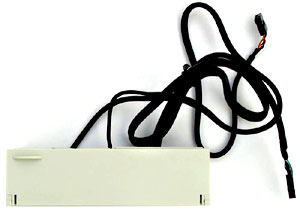

- 5" панель FrontX с разъемами Mic-In и Speaker-Out и 2 портами USB;
- Заглушку на заднюю панель платы;
- Пакетик с термопастой;
- 2 дискеты с драйверами к IDE и SATA RAID;
- 2 компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководство пользователя материнской платы в формате PDF;
- Adobe Acrobat Reader;
- Award WinFlash 1.54;
- RadarSync;
- McAfee VirusScan Online;
- Winbond Hardware Doctor;
- InterVideo WinDVD;
- InterVideo WinRip.

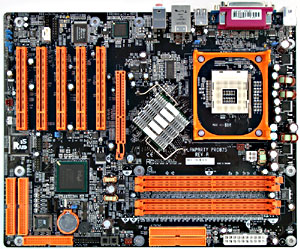

Разводка платы довольно удобна, но все же отметим привычное не самое оптимальное расположение разъемов IDE RAID и FDD позади слотов PCI, а звуковых разъемов — перед ними. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 и 4 по 1500 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 2200 мкФ и несколько менее емких) и памяти (2 по 1500 мкФ).
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
- сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10/100/1000 Base-T (Gigabit Ethernet);
- контроллер IDE RAID, реализованный на базе микросхемы Highpoint HPT372N, с возможностью создания RAID уровней 0, 1, 0+1 и «1,5» (0+1 всего на двух дисках — половина объема каждого диска занята под дублирующую информацию с другого) по протоколу ATA133.
Наличие напряжения +5 В Standby индицируется красным светодиодом, а установленный на плате POST-контроллер отображает процесс загрузки при помощи еще 4 светодиодов. Также на плате находятся кнопки включения питания и перезагрузки.
На плате нет разведенных, но нераспаянных элементов.
На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:
- напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

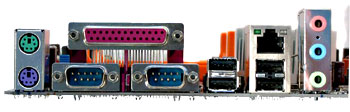

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Набор перемычек для включения возможности запуска системы с устройств PS/2 | |||
| Набор перемычек для включения возможности запуска системы с устройств USB | |||
| Из BIOS, основанного на версии AwardBIOS 6.00PG от Phoenix | Настройки таймингов памяти | + | CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay |
| Выбор частоты работы памяти | + | Auto, 266, 320, 400 МГц (при FSB 800 МГц) | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP(PCIx2) = Auto, 66 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—400 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x50 | |
| Изменение напряжения ядра процессора | + | от +0,05 до +0,35 В | |
| Изменение напряжения памяти | + | 2,5—2,7 В с шагом 0,1 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | 1,5 и 1,6 В | |
Использовалась версия BIOS от 16.05.03, как последняя из доступных на время проведения тестирования.
При экспресс-исследовании производительности с указанной версией BIOS плата показала следующие сравнительные результаты в характерных тестах:
| Тест | ABIT IC7-G | ASUS P4C800 Deluxe | DFI LANParty Pro875 |
|---|---|---|---|
| Архивирование в WinAce (мин:сек) | 11:45 | 10:06 | 11:50 |
| Return to Castle Wolfenstein, Fast@800x600x16 (fps) | 235 | 252 | 231 |
| Return to Castle Wolfenstein, High@1280x1024x32 (fps) | 181 | 189 | 180 |
Как видите, до однозначного лидера — платы ASUS P4C800 Deluxe (вопросу производительности которой посвящена специальная статья) — далеко, но результат точно на уровне большинства плат на i875P.
В итоге имеем качественную плату с достойной функциональностью и скоростью, обладающую также парой уникальных имиджевых особенностей.
