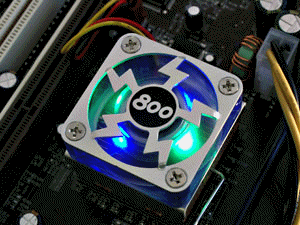

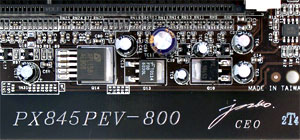

Плата практически идентична уже рассмотренной нами PX845PEV Pro — это специальное издание, выпущенное ограниченным тиражом к годовщине создания компании Albatron. Праздничность модели подчеркивают цвет PCB, сменившийся на благородный черный, забавная цветомузыка на радиаторе чипсета, да лишний и функционально бесполезный сантиметр текстолита, на котором уместились полное название платы и подпись CEO компании — господина Джека Ко (Jack Ko).
Комплект поставки включает:
- Упаковку: коробка специального, стильного дизайна;
- Документацию: руководство пользователя материнской платы, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
- Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода — все черного цвета с логотипом компании;
- Планку на заднюю панель компьютера с 4 портами USB;

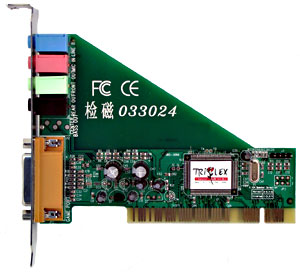

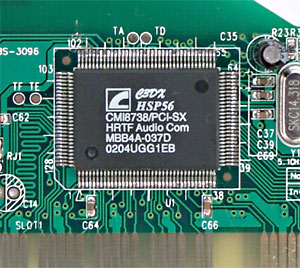

- Звуковую карту Triplex на микросхеме C-Media CMI8738/PCI-SX с возможностью подключения аудиосистем 4.1 и разъемом CD-In;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- PC-cillin 2000.

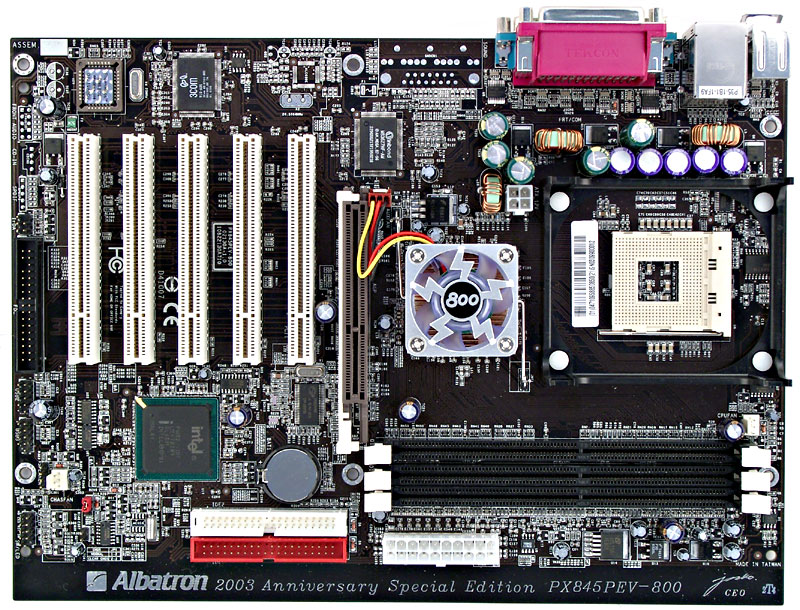

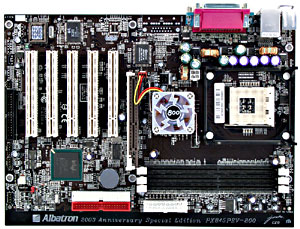

Разводка платы несколько отличается от традиционной, и отличия эти отнюдь не добавляют удобства при сборке системы, но зато позволяют заметно уменьшить ширину платы. В итоге неудобно расположены разъемы IDE (позади слотов PCI) и несколько разъемов вдоль левого края платы, а установленная видеокарта затрудняет манипуляции с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.
В двухканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1500 мкФ, также на плате находятся стабилизаторы питания шин AGP и памяти.
На плату интегрированы следующие контроллеры:
- сетевой, реализованный на базе микросхемы 3COM 910-A01, с поддержкой 10BaseT/100BaseTX.
На плате применяется защита от установки видеокарт, не поддерживающих напряжение 1,5 В.
Не распаяны, но разведены на плате: микросхема аудиокодека с сопутствующими разъемами.
На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:
- напряжения процессора, +3,3, +5 и ±12 В, VBAT и +5 В StandBy;
- частота вращения 3 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов (к одному из них подключен вентилятор на радиаторе MCH) и 1 для нерегулируемого.

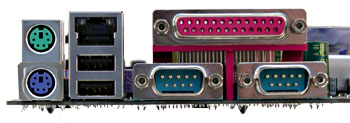

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х215 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Из BIOS, основанного на версии AwardBIOS 6.00 от Phoenix | Настройки таймингов памяти | + | CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge |
| Выбор частоты работы памяти | + | DDR/CPU = 1,5, 2,66 при FSB 100 МГц; 2, 2,5, 2,66 при FSB 133 МГц; 2, 2,5 при FSB 200 МГц | |
| Настройка работы шины AGP | - | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | + | AGP(PCIx2) = Auto, 66 МГц | |
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—248 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | + | x8—x50 | |
| Изменение напряжения ядра процессора | + | 1,1—1,85 В с шагом 0,025 В | |
| Изменение напряжения памяти | + | Default, 2,6, 2,7, 2,8 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | Default, 1,6 В | |
Использовалась версия BIOS R1.00, как последняя из доступных на время проведения тестирования.
Плата несомненно заинтересует коллекционеров, а вот реальное ее применение под вопросом, разве что кому-то потребуется гарантированная производителем поддержка новой частоты FSB за относительно небольшую сумму.
Результаты тестов:
